Как изготовить ямобур своими руками: пошаговая инструкция

Полевые испытания: проверка ручного ямобура на работоспособность

После того, как сварочные швы остыли, можно было проводить испытание сделанного своими руками инструмента. Несмотря на то, что я не до конца был уверен в его работоспособности, ямобур показал себя неплохо. Единственным недостатком можно назвать необходимость его периодического вытаскивания из скважины вместе со скопившейся сверху землёй. В остальном – без нареканий.

Первое забуривание. На удивление, идёт в землю как по маслу

Сделав 4 оборота вокруг оси, я вытащил ямобур вместе с собравшейся сверху режущих плоскостей землёй. За это время ямобур забурился на глубину около 7-10 см, что довольно неплохо. Получается, что на скважину, глубиной в метр, будет уходить около 10 минут. Конечно, при условии, что грунт не будет слишком каменистым.

Глубина пробуриваемой скважины после четырёх полных оборотов

Конструкция самодельного ямобура

Рисунок 2. Чертеж простого винтового бура.

Ручной бур состоит рабочего (бурильного) участка, металлической основы и ручки. Ручка предназначена для упора двумя руками и имеет форму двухсторонней рукоятки. Основа выполняется в виде металлического штанги длиной 1-1,5 м. При необходимости более глубокого бурения делается разъемная штанга из нескольких секций (удлинителей). Чаще всего штанга изготавливается из стальной трубы диаметром 25-50 мм с толщиной стенки не менее 3 мм.

Рабочий участок может быть двух типов – винтовой (шнековый) или ложковый. Наиболее распространен винтовой бур. Он состоит из острого наконечника и режущего элемента, который выполняется в виде либо одного или нескольких дисков, либо винтового шнека. Кромка элемента заостряется и располагается под углом к горизонтальной плоскости для вкручивания в грунт.

Для бурения в мягком и глинистом грунте иногда используется ложковая конструкция бура. Рабочий участок такого инструмента выполняется в виде цилиндрического стакана с внутренней полостью для накопления земли. Нижняя часть стакана имеет заостренный наконечник, а нижние торцы выполнены в виде двух ножей, расположенных под углом.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.

Это интересно: как сделать садовый бур своими руками.

Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью

Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Конструктивные особенности ямобура

Устройство ямобура

При изготовлении ямобура необходимо запомнить, что в классическом выполнении данный агрегат состоит из двух частей. Первая – рабочий орган, вторая – вертикальная стойка с рукоятью для удобного захвата. Основу агрегата представляет штырь. К его боковой плоскости прикреплена полоска из металлического листа в виде спирали. На конце штыря находится острое лезвие из прочных материалов.

При вращении рукоятки инструмент заглубляется в грунт. Он разрезает мелкие корни и перемещает грунт на поверхность при помощи шнекового механизма. Чтобы выкопать более глубокую яму, стойка комплектуется дополнительными вставками. Хорошо, когда конец ямобура заострен, как у копья. В таком случае он будет выполнять все задачи более точно и эффективно.

Последовательность операций при обустройстве скважины

Перфораторный способ используют при создании скважины на нетвёрдых породах почвы. Наличие специального наконечника и использование ударного механизма позволяет добиться необходимой глубины. Наконечник оснащён фильтром и несколькими трубами, его крепят к обсадной колонне.

Не допустить подобных повреждений можно, если регулярно вращать колонну при помощи ключа. Если после окончания работ воды окажется недостаточно, то в этом случае специалисты советуют использовать несколько методов, чтобы исправить ситуацию:

• Опустить фильтр глубже;
• Заменить фильтр (установить большего размера);
• Создать дополнительные скважные отверстия, затем соединить их единой системой.

Для бурения перфоратором не подходят известковые грунты, сцементированные песчаники, глинистые, скалистые, каменистые почвы. Строительство скважины своими руками позволит обеспечить участок водой, сэкономит семейный бюджет. Важным моментом в эксплуатации скважины является качество воды. Насколько она пригодна для питья, может определить только специальная лаборатория. После получения результатов исследования воды её можно использовать для питья.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой

Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Ямобур из перфоратора: плюсы и минусы земляных буров

Практически у каждого хозяина в наличии иметься перфоратор. Он функционально отличается от дрели тем, что можно совместить процесс сверления с долблением. Такой функционал позволяет сделать отверстие в самых твердых и прочных поверхностях. Иногда отечественные умельцы умудряются использовать перфоратор даже для бурения лунок в грунте.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

• бур для земли из перфоратора не сможет сделать лунку большого диаметра;
• используемые шнеки не позволят сделать глубокое отверстие в грунте;
• стоит докупить специальный земляной бур на перфоратор;
• мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Земляной бур своими руками

Для изготовления в домашних условиях такого оборудования как земляной бур, вам понадобится следующий инструмент:

• небольшой сварочный аппарат;
• «Болгарка»;
• электрическая дрель.

Самодельный бур прост и состоит из трех основных элементов

1. Штанга (металлическая труба или арматура).
2. Ручка для оператора.
3. Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Ножи могут быть изготовлены из таких материалов, как:

• листовой металл – вырезается круг необходимого диаметра, края затачиваются и выгибаются;
• диск пилы – диск распиливается на две части и под углом приваривается к штанге;
• шнек от сельскохозяйственной техники или профессионального мотобура.

Изготовив такой ручной бур в домашних условиях, вам не нужно будет использовать не по назначению перфоратор.

Клумба с многолетниками – цветовая палитра

Планируя клумбу, важно использовать разноцветные схемы. Схема сама по себе поможет определиться с формой цветника и зонами высадки

Последние также подбираются исходя из окраса цветущих растений, чтобы готовый результат получился динамичным, контрастным и ярким.

Тем не менее, важно соблюдать сбалансированность. Поэтому резкие переходы лучше заменить монохромным исполнением:

• Весне – голубую, синюю и белую расцветки;
• Лету – розовый, красный и белый цвета;
• Осени – желтый, красный и оранжевый тона.

Если клумба представляет собой разноцветный миксбордер, то в нем должны соблюдаться вместе доминирующие и бонусные краски.

Материалы и инструменты для изготовления

Иногда у людей, которые проживают в частном доме либо являются владельцами дач, возникает необходимость в проведении разнообразных земляных работ. Нередко возникает необходимость в рытье ям, которые необходимы для дальнейшего обустройства заборных столбов либо так называемых свайных опор. Чтобы выполнить бурение и провести подобные работы в основном используется ручной инструмент (бур).

Стоит отметить, что применение ручного инструмента занимает большое количество времени и требует огромных трудовых затрат. В некоторых случаях, при возникновении необходимости проведения большого объема работ, рытья ям, применяется специальное оборудование, которое оснащается приводом электрического либо топливного типа.

Использование специального оборудования, во время проведения разнообразных земляных работ, например, таких как рытье ям, под свайные опоры, существенно уменьшает объемы трудовых затрат. Однако приобретение либо аренда такого оборудования стоит не дешево. Именно по этой причине, большое количество людей, для выполнения подобных земляных работ используют самодельные ямобуры, которые можно самостоятельно сделать из самого обыкновенного перфоратора.

Как правило, такие самодельные буры используются для бурения неглубоких ям малого диаметра. Конструкция самодельного ямобура состоит из следующих частей:

1. Переходника (в качестве альтернативы может использоваться редуктор).
2. Обыкновенного земляного шнека.
3. Перфоратора (рекомендуется использовать электроинструмент с хорошим запасом мощности).

Земляной шнек и переходник можно изготовить самостоятельно. Однако нужно отметить, что в строительных магазинах можно приобрести уже готовый шнек (специальную насадку), который предназначен непосредственно для бурения ям на поверхности грунта. Чтобы самостоятельно сделать ямобур потребуется использование:

• сварочного аппарата;
• УШМ (болгарки);
• перфораторного бура;
• электродрели;
• металлического прута либо арматуры (используется для изготовления штанги);
• материала для изготовления режущей части;
• кабеля и розетки (используется для изготовления удлинителя).

Для самодельного ямобура рекомендуется использовать электроинструмент мощностью от 2 кВт. Стоит отметить, что такое устройство не рекомендуется применять для бурения ям в слишком твердом грунте. При помощи самодельного ямобура бурение может выполняться непрерывно либо с периодическим доставанием из ямы лишнего грунта.

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

• Вес.
• Размер и объем.
• Возможность транспортирования.
• Широта применения.
• Простота хранения.

Для стандартной маленькой конструкции потребуется:

• Металл.
• Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

• Дрель.
• Специальный круг.
• Гладкая и подходящая арматура.
• Токарный станок.
• Лист из стали.
• Сварка.
• Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

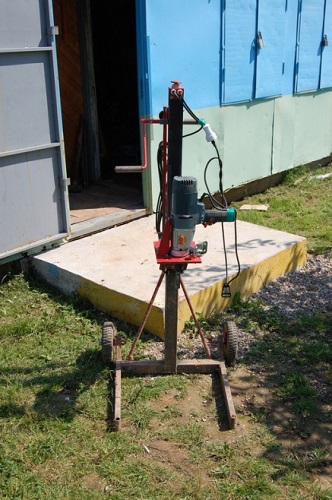

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Клумба с многолетниками – рослость цветков

Создавая композицию, цветовод должен обращать внимание на высоту и раскидистость кустарника. Гиганты выигрышно располагать в центре или на заднем плане для создания тени

Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам

Гиганты выигрышно располагать в центре или на заднем плане для создания тени. Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам.

Еще одни хорошие претенденты на звание «центр клумбы» – миниатюрные деревья, хвойные кустарники и луковичные.

Высота таких лидеров обычно не превышает трети диаметра цветника. Если цветы имеют одинаковую высоту, то их уместно располагать «пирамидой».

1 Описание конструкции и принципа работы

Сегодня, человек которому нужно обеспечить садовый участок водой, может своими руками сделать ямобур. Ямобур в самом простом варианте имеет вид стержня из металла с достаточно острым концом. Примерно в 20 сантиметрах от этого конца необходимо приварить 2 ножа. Такие ножи должны быть одинаковыми и иметь толщину 2-3 миллиметра.

Их надо приварить друг против друга к одному и тому же стержню. При этом, чтобы получился качественный ямобур для создания скважины, нужно разместить ножи строго под углом 20 градусов. Также нижние части ножей обязательно нужно заточить.

Во время вращения такой своеобразной бензопилы, ножи начинают врезаться в землю, а после вытаскивания поднимают вместе с конструкцией и землю. По мере бурения скважин, а именно проникновения все больше и больше вглубь земли, для ручной бензопилы свойственно постоянно наращивать и укреплять штангу, которая находится на конце прибора.

Ручной бур может обладать как резьбовым, так и втулочным соединением таких штанг. Самодельная буровая установка может быть применена не только для бурения скважин в обычном грунте, но и в глине. Мелкий гравий, который время от времени может встречаться, не будет создавать серьезных проблем.

1.1 Этапы работы

В нынешнее время создать бензобур, который необходим для того чтобы обеспечить садовый участок водой, можно собственноручно. Когда изготавливается ямобур, то в первую очередь производится его лезвие. Для этого применяют лист из стали, который служит в качестве материала для круглых заготовок.

Создаются они с учетом того факта, что диаметр круга должен быть приблизительно на пол сантиметра больше, чем размер самой скважины, которая планируется к созданию. Типичный ямобур имеет, как правило, два или четыре диска, что образуют 2 лезвия.

Шнек для бензобура из двух дисков и винтовой стальной ленты

После этого в таких заготовках круглой формы нужно просверлить центральные отверстия. С целью в будущем максимально удобно смонтировать их на стойке, лучше всего сделать диаметр, который приблизительно на 2-3 мм больше, чем диаметр металлической трубы, то есть будущей стойки.

Следующий этап заключается в том, что надо обозначить точки, где собственно и будут установлены диски к стойке. Здесь нужно просверлить отверстия в трубе, а для того чтобы надежно закрепить диски в ручном режиме изготавливаются специальные втулки из металла. Такие втулки, потом будут прикручены с помощью болтов к стойке

Потом, с применением бензопилы, надо вырезать от края к центральной части сектора небольших размеров. При помощи газовых ключей и тисков необходимо растянуть края разрезов в разные стороны, но все нужно делать с предельной аккуратностью.

Переходим к созданию стойки. С целью чтобы бур имел возможность легко входить в землю, на месте расположения шнека надо с помощью бензопилы сначала отрезать металлические сверла, а потом приварить их к конструкции. Непосредственно сам наконечник для максимально эффективной работы нужно заострить под углом приблизительно 25 градусов.

Последняя фаза заключается в изготовлении ручки-рычага, с помощью которой можно будет вращать всем устройством. Для этого надо надежно зафиксировать на стойке втулку, перед этим сделанную на обычном токарном станке.

Лучше всего сделать съемный вариант такой ручки, ведь во время бурения на большую глубину очень часто придется применять дополнительные колена для удлинения. Также надо не забыть о подготовке колен. Теперь самодельная буровая установка для бурения скважин считается созданной.

1.2 Список необходимых материалов

Пример использования бензобура для разработки скважины

Рассмотрим основные материалы, что необходимы при создании ручных ямобуров. Без этого оборудования собрать конструкцию вам не удастся, поэтому с последующим списком следует познакомиться основательно. Вот эти материалы:

• Наждачный круг;
• Сварочный аппарат;
• Небольшой отрезок обычной газовой трубы, которая необходима для того чтобы сделать вертикальную стойку;
• Струбцина для сварки;
• Газовый ключ;
• Станок для проведения различных токарных работ;
• Электрическая модель дрели;
• Установочные тиски;
• Несколько сверл, предназначенных для обработки металла.

Располагая всеми вышеперечисленными материалами, а также с применением бензопилы в некоторых работах, можно изготовить ямобур быстро, а главное самостоятельно.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.
