Технология изготовления рамы для окна из дерева

Выбираем место

Если речь идет о малогабаритной теплице, вполне можно обойтись 2 форточками в 2 удаленных углах помещения: у пола и под потолком. При выборе расположения необходимо учитывать направление дующего ветра. Отверстие лучше делать с той стороны, которая ему противоположна. Это позволит избежать такой негативный момент как иссушение воздуха. Помимо этого, данное расположение способствует естественной циркуляции воздуха.

Важно учитывать, что циркуляция воздуха будет нарушена, если увеличится длина сооружения или объем урожая. Во избежание появления конденсата и его неблагоприятных последствий необходимо дополнительное вентиляционное отверстие, то есть дополнительная форточка в теплице из поликарбоната своими руками

Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

• молоток;
• дрель;
• шуруповёрт;
• стеклорез;
• стамеска;
• фрезерный станок;
• шлифовальный станок;
• пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии

Кроме того, нужно обратить внимание, чтобы не было трещин и сучков

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

• деревянные штапики;
• клей ПВА;
• саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Из чего соорудить?

Разумеется, перед тем, как сделать стеклопакет своими руками, есть смысл подумать, а из чего же вы будете его делать. И в первую очередь вам понадобятся две вещи:

• рама;
• стекло.

В обычную деревянную раму довольно трудно вставить стекло так, чтобы нигде не было даже микроскопических щелей. Но при очень большом желании возможно и такое, тогда ваше самое обыкновенное окошко превратится в стеклопакет европейского типа. Однако рамы могут быть не только деревянными. Профессионалы используют для них чаще всего алюминий. У него по сравнению с другими металлами есть пара весьма существенных преимуществ:

• труднее повредить;
• с ним проще работать.

По сути, у вас получаются деревянные окна со стеклопакетом своими руками – чертежи в этом случае вовсе не обязательны, главное – правильно снять размеры.

Пошаговая инструкция по монтажу пластикового окна

Итак, заказанное окно доставлено, проем для него подготовлен. Каковы дальнейшие действия?

В первую очередь вскройте заводскую упаковку и проверьте оконную систему на целостность и комплектацию. Часто при упаковке заказа необходимые части теряются или в процессе транспортировки случаются механические повреждения.

После осмотра проверьте, верны ли размеры у оконной системы. После этого можно перейти непосредственно к монтажу.

При монтаже целой рамы, со стеклопакетами и фурнитурой, к раме присоединяют пластины из металла, через которые оконную систему крепят к стене. Стоит предупредить сразу – подобный способ установки применяется часто, но при сильном ветре или усадке проема раму может перекосить. Небольшое окно, расположенное на нижних этажах в регионах, где нет сильных ветров, можно устанавливать и без разборки. А вот массивные окна, на высоких этажах или при условии сильных ветров ставят на анкера.

Пошаговая инструкция по монтажу пластикового окна с полной разборкой:

1. Снимается створка окна:

• Окно закрывают (расположение ручки — вниз).
• С помощью отвертки снимаются пластиковые накладки с петель.
• Обеспечивающий подвижное соединение штифт на верхней петле, тоже вытаскивают. Для этого на него следует надавить до тех пор, пока он не выдвинется снизу. Подхватите его плоскогубцами и тяните вниз до полного извлечения.
• Откройте замок, придерживая створку сверху. Ручку для этого поверните в горизонтальное положение. Створку приподнимите, чуть наклонив на себя и снимите ее с нижнего штифта.
• Снимается стеклопакет на глухаре. Он крепится штапиками, которые следует аккуратно демонтировать.

• В просвет между рамой и штапиком вставьте что-то крепкое и узкое, например шпатель. Начинать следует с одной из длинных сторон.
• Отодвиньте штапик в сторону от рамы шпателем.
• Двигайтесь по всей длине, пока штапик не отделится полностью, после чего извлеките его.
• С короткой стороны достаточно поддеть освободившийся край и потянуть вверх.
• Разместите окно под наклоном и извлеките стеклопакет.
• Удалите уплотнители и фурнитуру.
• Разместите раму в проем и убедитесь, что установочный зазор по всему периметру одинаков.
• Сделайте разметки для креплений и извлеките раму.
• Просверлите отверстия на месте отметок для анкеров.
• Снова установите систему в проем и выровняйте ее положение по вертикаль и горизонтали при помощи водяного уровня.
• Проверьте, что рама стоит максимально точно по уровню, и переходите к этапу закрепления. Для этого в просверленные ранее отверстия вставляют анкера и крепят их к стене.
• Установите и закрепите створки.
• Верните на место стеклопакеты, разместив их на специальные прокладки.
• Зафиксируйте стекла штапиками, начиная сверху и заканчивая нижними.
• Плотно закройте створки и с применением отвеса и уровня проверьте еще раз точность установки.
• Залейте зазор монтажной пеной. Помните, что пена расширяется при высыхании и способна деформировать профиль, поэтому заливку производите только после полной установки системы, плотно закрыв окно.
• Установите фурнитуру и закрепите ее.
• Проведите монтаж отлива и подоконника, пока есть доступ к нужным позициям.

Снаружи по возможности заклейте пенный шов после высыхания гидроизоляционной лентой, чтобы пена со временем не разрушилась от морозов и осадков.

Установка подоконника

Для установки подоконника выполните следующие действия:

• Отмерьте необходимый размер подоконного полотна и отрежьте лишнее при помощи электрического лобзика или пилы;
• Плотно прижмите подоконник к оконному профилю;
• Если есть большой зазор, в дальнейшем его заделывают силиконовым герметиком;
• Крепко прижмите подоконник в основанию, проверяя ее на проседание;
• Если подоконник стоит крепко и ровно, приклейте его к основанию пеной;
• Сверху поставьте груз, чтобы обеспечить полное прилегание к поверхности;
• Через сутки уберите излишки пены и заклейте лентой стыки.

Как сделать раму для окна своими руками?

Не обязательно быть столяром, что бы сделать самому раму. Для этого нужно несколько инструментов и немного времени, так же дерева.

Таким образом можно остеклить не большой домик.

Для начала нужно приобрести только сухую древесину. Отлично подойдут брусья, можно взять клееный вариант брусьев. Можно взять доски с сечением 5*15 см. Брус подойдет 5*5 см.

Так же некоторые материалы: металлический угольник, клей столярный, стекло для остекления.

Не мешало бы сделать чертеж, так же под рукой иметь пилу, стамеску, молоток.

Вот чертеж окна

Нужно в доске 5*15 см сделать паз, доска должна стать похожа на Г букву в профиль.

Дальше нужно подготовить доски по точным размерам окна. Затем собираем раму паз в паз. Лучше всего укрепить углы рамы — промазать клеем, вставить шипы. Нужно следить за углом рамы в 90 градусов.

В углы можно поставить металлические угольники, их можно приобрести в специальном магазине.

Дальше следует сделать такую же раму, только меньшим сечением. Это подвижная часть которая открывается со стеклом.

Получается до этого делается коробка, после рама.

При этом зазор должен быть между подвижной частью и рамой всего 0,1-0,2 см.

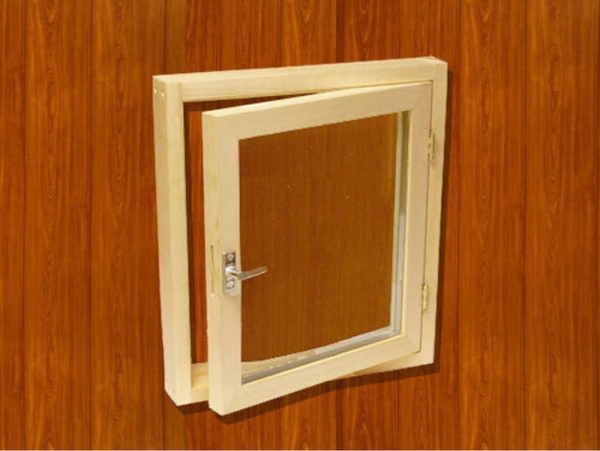

После того как все элементы сделаны собирают окно с помощью петель.

Деревянная рама очень капризна. У нас в доме в деревне мы установили хорошие деревянные рамы. Каждый год их снимали и обрабатывали. Но время не щадит никого. Эти рамы начали гнить, но прослужили 10 лет точно.

Сейчас хотим заменить на пластиковые.

Если вы хотите минимум ухаживания за рамой и максимум долговечности, тогда лучше сделать свой выбор в пользу пластиковых или алюминиевых рам.

автор вопроса выбрал этот ответ лучшим

Мой дедушка, опытный столяр оставил мне некоторые знания и инструмент. Когда я был подростком показывал как сделать с нуля, например, табурет. С «нуля» это начиная от круглого соснового бревна и без использования электроинструмента. Пользуясь этим опытом покажу как сделать оконную раму как говорят «на коленке» и подручным инструментом.

Приготавливаем сосновые бруски, в данном случае получились сечением 40 х 40 мм. а четверть для монтажа стекла 10 х 10 мм;

Запиливаем по намеченным линиям, так чтобы карандаш оставался на дереве, а не спиливался (иначе из-за толщины полотна пилы узел будет не плотным).

Стамеской вырубаем внутреннюю часть проушины. Выпадающие кусочки материала пойдут на изготовление шкантов.

Если шип не входит в проушину — немного шлифуем рашпилем. Для удобства каждый угол лучше пометить карандашом.

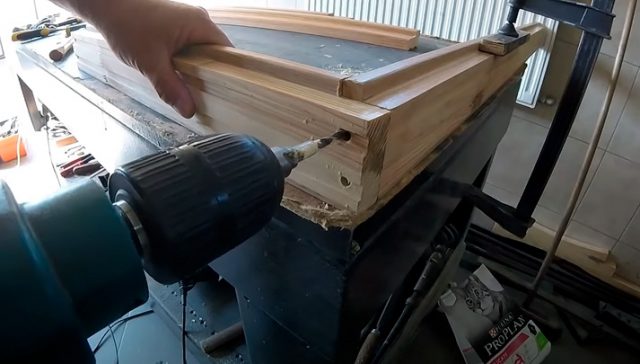

Собираем все изделие и проверив диагональ сверлим отверстия под шканты.

В конце каждый угол намазывается клеем в разобранном положении и собирается на шкантах.

Это небольшая рама для бани, но примерно по такому же принципу собираются и большие изделия. Только на средних элементах четверть для стекла выбирается с двух сторон.

Вот минимум инструмента необходимого для изготовления деревянных изделий своими руками.

Успехов в строительстве!

Для изготовления рамы понадобится брус 50х50 мм, доски 50х150 мм, стекло, клей столярный, угольники оконные из металла. Из инструментов электрорубанок, пила, молоток, стамески.

Брать только хорошо просушенные брус и доску строганую. Сначала сделать коробку по размеру оконного проема из доски. Доска по размерам распиливается на четыре части и соединяются между собой при помощи прямого паза и прямого шипа и небольшого количества клея или в «ласточкин хвост». Пазы делаются на вертикальных деталях рамы, а на горизонтальных выпиливают шипы. Места соединения должны быть под углом 90 градусов. Чтобы укрепить коробку, нужно к торцам по углам набить металлические уголки.

Сама рама делается из бруса 50х50 мм в той же последовательности, что и коробка. Предусмотреть зазор между коробкой и рамой в

2 мм, чтобы в дальнейшем рама без проблем открывалась и закрывалась. Брус электрорубанком хорошо прострогать, подготовленный профиль распилить на заготовки, выпилить шиповое соединение. Соединить детали, не допускать малейших погрешностей, соединять только под прямым углом.

«Ленивая рама» изготавливается следующим образом — берём два бруса, один меньше другого в 2 раза и сбиваем их вместе:

Полученную конструкцию размечаем по размерам окна и распиливаем четыре заготовки под 45 градусов по распилу так, чтобы при составлении их друг с другом получилась рамка по площади равная проёму окна:

По углам скрепляем их между собой саморезами. Получившуюся раму устанавливаем в оконный проём и вставляем в неё стекло. Стекло укрепляем штапиком или брусом, при необходимости замазываем щели.

Если надо сделать раму из двух стёкол и более, тогда просто регулируем расстояние внутри наружного кольца бруса — внутренними брусами, не забывая о толщине стекла.

в избранное ссылка отблагодарить

Процесс уплотнения оконных проемов

Для снижения проникновения ветра с улицы внутрь помещения по периметру притвора укладывают уплотнитель. Для этой цели подходят: шнур, резина, поролон или иной аналогичный материал, который обладает не только прочностью, но и способностью не утрачивать свои свойства длительное время.

Особое внимание при сборке переплетов обращается на плотность прилегания притворов друг к другу и к коробке. Если это требование проигнорировать, то в зимнее время будет происходить утечка тепла, а также с наружной стороны возможно проникновение пылевых частиц сквозь образованные щели

Как самому сделать окна из дерева

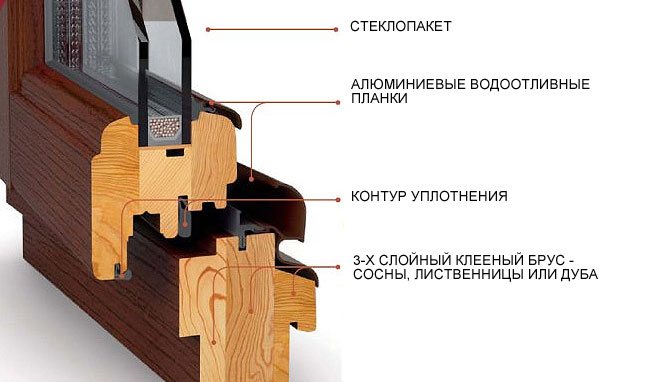

Современные окна по большей части представляют собой стеклопакеты, состоящие из сборных панелей. Эти окна отличаются удобством использования, но имеют и некоторые недостатки. Так, например, если случайно будет разбито одно из стекол, заменить его будет совсем непросто, особенно, если оно имеет нестандартный размер. К тому же компании, выпускающие стеклопакеты, часто закрываются, а многие модели, когда приходит время замены стекла, оказываются снятыми с производства.

Тем, кого интересует, как самому сделать окна из дерева, фото и подробные инструкции, размещенные на этой странице, очень пригодятся. На фотографии, показанной ниже, изображен самый настоящий самодельный стеклопакет, для изготовления которого не требуется ни особых умений, ни существенных финансовых вложений. Если в таком стеклопакете разобьется стекло, замену ему можно будет легко найти в любом строительном магазине, а если между стеклами будет собираться конденсат, то достаточно будет сменить герметик и пополнить влагопоглотитель.

Стеклопакеты, имеющие воздушный зазор, не заполненный каким-либо благородным газом, за счет циркуляции воздушных потоков между стеклами несут существенные конвективные потери. Благородные газы имеют большую массу, что значительно замедляет диффузию. Но зато газ по мере старения стеклопакета имеет тенденцию теряться, а в пакете, заполненном воздухом, можно добавлять влагопоглотитель и менять герметик, не имея специальных приспособлений.

Обсада

Во время монтажа окон в постройке из древесины, используют конструкцию, называемую профессионалами окосячкой (или обсадой). Она используется для надежного крепления изделия и его независимости при перемещениях несущих стен здания, защиты их от перекашивания во время усадки дома.

Эта конструкция бывает 2 разновидностей:

1. Для монтажа деревянных изделий , при этом изготавливают пазы, в которых размещают бруски.
2. Для монтажа пластиковых изделий , при этом в торцах бруса изготавливают гребень, необходимый для крепления оконного лафета.

Строители могут сделать и окосячку для монтажа окон.

В первую очередь, необходимо для монтажа обсады подготовить оконный проем, а после этого можно ее собирать. Для правильного монтажа оконной конструкции, размер проема должен на 3-4 см превышать габариты окна. Между брусом сруба и верхом окна, необходимо оставить пространство — примерно 5 см для компенсации усадки.

При монтаже окон, лучше использовать особые монтажные анкерные пластины.

Есть 2 варианта создания окосячки:

1. Т-образная конструкция — на концах элементов сруба на проеме изготавливают особый паз, в котором размещают профиль в форме буквы Т.
2. П-образная конструкция — шип создают на торцах элементов оконного проема, а паз прорезают на боковых частях окосячки).

Хорошо, если используют оба способа, так как это позволяет максимально надежно и устойчиво подготовить оконный проем, ведь обсада кроме того, что защищает оконную конструкцию от проседания сруба, обеспечивает устойчивость всей конструкции на участке где прорезан проем.

Собирают окосячку так:

1. В проеме размещают нижнюю часть обсады.
2. Ее гребни оборачивают межвенцовым утеплителем.
3. Оконные лафеты крепят на гребень.
4. Устанавливается в верхние зазоры перемычка обсады.

Элементы конструкции соединяются саморезами. Необходимо наблюдать, чтобы они не попали в гребень, иначе функционировать обсада будет неправильно. Пустоты между обсадой и брусом заделывают паклей. Пакля, кроме того, что утеплит проем, еще и предотвратит скрип возможный во время осадки здания.

Последующая установка окон аналогична обычным работам по монтажу подобных конструкций.

Зазор, образующийся между окосячкой и ограждающими конструкциями сруба, можно уменьшить с помощью тонких досок, предварительно обернутых паклей.

Во время осадки дома, необходимо менять доски на изделия подходящего размера. Чтобы их было проще менять, наличник, их прикрывающий, нужно крепить лишь к окосячке. Когда потребуется заменить доски, необходимо только демонтировать наличник, установить другие доски, и снова закрепить наличник.

Для правильного монтажа окон, необходимо правильно сделать оконные проемы. От подоконника до поверхности пола наиболее подходящее расстояние в пределах 80-90 см. Нужно также убедиться, что окна расположены без перекосов.

Профессионал должен разбираться как в установке окон, так и в процессе изготовления сруба. Только так он способен не только точно оценить возможность монтажа конструкции в определенном доме, но и если потребуется изготовить подходящую обсаду.

Если в доме из дерева в качестве обсады используется коробка отслужившего деревянного окна (после того как вы демонтировали наличники для точного промера проема, и увидели что окосячка отсутствует), возможно 2 способа решения проблемы:

1. Оконный проем переделать для установки обсады;
2. Устанавливать, так как есть, но прозрачная часть оконной конструкции существенно уменьшится, так как часть окна будет прикрываться.

Не стоит соглашаться на установку оконной конструкции в деревянном доме без монтажа в проеме окна обсады. Даже в доме старой постройки, и даже при полностью просохшем срубе. Не забывайте что дерево — «дышащий» материал, который изменяет свою влажность в течение всего срока службы.

Установка деревянных окон − процесс несложный, но трудоемкий, требующий точности расчетов и аккуратности.

Вот короткое руководство для выполнения монтажных работ своими силами.

Расчетный бизнес-план предприятия по изготовлению деревянных окон

Планируется открытие цеха по производству окон из готового бруса сечением 78*86 мм.

1. Капитальные инвестиции – 1 910 000 руб

Перечень основного оборудования для производственного цеха:

• четырехсторонний станок S 18-4 для калибровки бруса;
• торцовочный станок СМА-10 для черновой торцовки ламелей;
• оконный центр LGC-1000 для шиповки, профилирования створок и коробок будущего окна;
• фрезерный станок FSS-15 для профилирования деталей;
• пневмопресс VPS-100 для сборки заготовок в оконную раму;
• сверлильно-пазовальный горизонтальный станок SVPG-213 для фрезерования пазов под монтаж поперечин;
• покрасочный стенд для окраски рам;
• плоскошлифовальный ленточный станок SLPS-6М;

Стоимость линии под ключ – 1 820 000 руб.

Перечень дополнительного оборудования:

• пневмоинструмент для силиконирования (2 штуки);
• гильотина для торцовки водоотлива;
• электродрели для сборки окон и крепления фурнитуры (2 штуки);
• шлифмашинки (2 штуки);
•  компрессор высокого давления для нанесения краски;
• шуруповерт для монтажа фурнитуры (2 штуки);
• столы для сборки, промежуточной шлифовки, шпаклевки окон (6 штук);
• держатели для хранения окон.

2. Фонд зарплаты:

• директор – 1 чел * 30 000 руб = 30 000 руб/месяц;
• менеджер по продаже – 2 чел* 20 000 руб = 40 000 руб/месяц;
• мастер – 1 чел * 22 000 руб = 22 000 руб/месяц;
• замерщик окон – 1 чел * 14 000 руб = 14 000 руб/месяц;
• технолог/приемщик заказов – 1 человек * 20 000 руб = 20 000 руб/месяц;
• оператор – 2 чел * 12 000 руб = 24 000 руб/месяц;
• монтажник – 2 чел * 16 000 руб = 32 000 руб/месяц;
• столяр – 1 чел * 15 000 руб = 15 000 руб/месяц;
• установщик стеклопакетов/фурнитуры – 2 чел * 12 000 руб = 24 000 руб/месяц;
• маляр – 1 чел * 14 000 руб = 14 000 руб/месяц;
• вспомогательные рабочие – 3 человек * 7 500 руб = 22 500 руб/месяц.

Итого ФОТ – 257 500 руб/месяц

Отчисления на социальные расходы (37,5%) – 96 562,50 руб/месяц

4. Планируемый объем производства и прибыль

Количество изготавливаемых окон в месяц – 500 м2

Продажная цена 1 м2 деревянного окна – 7200 руб

Планируемая выручка: 3 600 000 руб/месяц.

5. Расчет себестоимости 1м2 деревянного окна

Материальные затраты на изготовление 1м2 окна с двумя створками с поворотно-откидными механизмами открытия:

• брус – 672 руб;
• стеклопакет – 677,20 руб;
• оконная фурнитура – 947,20 руб;
• силикон – 35,20 руб;
• уплотнитель под стеклопакет – 22,40 руб;
• уплотнитель (узкий и широкий) – 92,80 руб;
• слив с уголками – 262,40 руб;
• шпатлевка – 246,40 руб;
• шлифшкурка – 19,20 руб;
• лакокрасочные материалы – 249,60 руб;
• грунтовка – 160 руб;
• водостойкий клей – 78 руб;
• шурупы – 35,20 руб;
• пленка для упаковки готового изделия – 16,40 руб.

Всего: 3514 руб.

Полная себестоимость 1м2 деревянного окна:

• Материальные затраты – 3514 руб;
• Налоги – 240 руб;
• Транспортные расходы (3 %) – 112,4 руб;
• Амортизация – 102,40 руб;
• Зарплата – 650 руб;

Всего: 4618,80 руб

6. Затраты на производство 500 м2 окон/месяц

• материальные затраты – 4618,80 * 500 м2 = 2 309 400 руб;
• электроэнергия – 4 315 кВт/месяц * 1,6 руб = 6 904 руб;
• зарплата + налоги – 354 062,50 руб;
• реклама – 50 000 руб;
• аренда – 80 000 руб;

Итого: 2 800 366,50 руб/месяц.

7. Прибыль и окупаемость производства

Прибыль: 3 600 000 руб – 2 800 366,50 руб = 799 633,50 руб/месяц.

При производстве 500 м2 деревянных окон в месяц окупаемость проекта – 5 месяцев.

Разумеется, столь оптимистичный прогноз на практике подтверждается редко, поскольку многое зависит не только от производственных мощностей, а и налаженного сбыта готовой продукции. Поэтому, если предприятие открывается не под готовый тендер с обеспеченным каналом сбыта, планируемые сроки окупаемости следует увеличить как минимум вдвое, с расчетом работы на склад в первые месяцы производства или под конкретный заказ.

Полезные материалы по теме:

• Какой бизнес выгоднее: частичное производство деревянных окон, полный цикл или посредничество и дилерство с установкой
• Какое древесное сырье лучше всего подходит для деревянных окон?
• Преимущества и недостатки деревянных окон по сравнению с пластиковыми
• Особенности фурнитуры деревянного окна и производители с мировым именем
• Типы конструкций деревянных окон различных стран: русские и немецкие окна, скандинавские и английские и др.

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Изготовление

Материалы и инструменты

Перед тем как сделать форточку в деревянном окне,надо подготовить некоторые материалы и инструменты:

• Бруски для рамы сечением примерно 50х60 мм(подбираются индивидуально);
• Штангенциркуль;
• Столярная стамеска;
• Молоток;
• Рулетка;
• Ножовка;
• Электрорубанок;
• Рулетка.

Обратите внимание! Чтобы изделие прослужило длительное время, деревянные бруски должны быть высушенными и хорошего качества – без сучков и трещин. Кроме того, их предварительно необходимо обработать антисептическим средством, предотвращающим гниение древесины

На фото — брус 50х60 мм

Чертеж

После подготовки инструмента и материалов нужно выполнить чертеж. Для этого в первую очередь следует измерить брус,из которого выполнена створка, чтобы выполнить форточку из таких же деталей.

На схеме необходимо указать в миллиметрах все размеры оконной рамы, створки и всех остальных элементов. Наличие чертежа позволит правильно раскроить материалы и избежать ошибок в процессе работы.

Переделка оконных створок

В первую очередь необходимо переделать обе створки окна.

Инструкция по выполнению этой работы выглядит так:

• Первым делом нужно демонтировать штапики и вытащить стекло.
• Далее надо демонтировать верхнюю планку створки и укоротить стойки. Если демонтировать верхнюю планку не получается, можно вырезать часть стоек посередине.

Соединение деталей осуществляется при помощи столярного клея. Если имеется фрезер, можно выполнить соединение по принципу шип/паз. Если же вырезать пазы нет возможности, следует укрепить соединение при помощи металлических уголков или планок.

Затем необходимо укоротить стекло и штапики, чтобы можно было вставить в раму.

Точно так же выполняется и вторая, наружная створка, единственное, следует учитывать, что она должна быть меньше внутренней, чтобы свободно могла открываться.

Совет! Обычные шторы мешают пользоваться форточкой. Поэтому можно приобрести специальные рулонные шторы на деревянные окна с форточкой или жалюзи.

Пример -жалюзи на деревянные окна с форточкой

Изготовление

Теперь можно приступать к изготовлению форточки.

Работа выполняется в таком порядке:

В первую очередь надо выполнить раму будущей конструкции, которая, по сути, является аналогом оконной створки, но в уменьшенном варианте. На этом этапе понадобится фрезер для выполнения пазов.

Если подобного инструмента нет, следует обратиться за помощью в столярную мастерскую, где согласно чертежам специалисты быстро обработают брус. Как правило, цена на подобные работы невысокая.

• Далее следует согласно чертежу нарезать брус на планки и выполнить срезы под 45 градусов.
• На срезах необходимо выполнить шипы и проушины, при помощи которых детали рамы будут соединяться между собой.
• Затем надо вырезать стекло по размеру и вставить в раму. Закрепить стекло можно обрезками штапиков от рамы.
• Далее конструкция крепится к оконной коробке при помощи шарниров и фурнитуры.

Пример готового изделия

Совет! Прежде чем работать над изготовлением, следует «набить руку», к примеру, сделать вначале деревянные окна с форточкой для дачи.

Точно также выполняется и устанавливается вторая створка. После этого нужно лишь покрасить готовые изделия или вскрыть лаком. На этом процесс их изготовления завершен.

Следует отметить, что деревянные окна с форточкой со стеклопакетом изготавливаются несколько иначе, так как створки у них сдвоенные, однако, принцип работы все равно остается тем же.

Основные функции и предназначение

О повышении безопасности жилища уже было упомянуто – это основная защитная функция оконных ставен.

При нанесении лакокрасочного покрытия, древесина практически не уступает по свойствам другим материалам

Несмотря на обилие разнообразных фасадных материалов и облицовочных покрытий, ставни до сих пор остаются одним из самых быстрых и неординарных способов украсить дом.

Деревянные ставни уже давно не стандарт качества, сейчас в ассортименте торговых точек продаются пластиковые и металлические изделия, обладающие более высокими эксплуатационными показателями.

Конечно же, дерево не ушло в небытие – всегда будут пользоваться популярностью ставни из хвои и лиственницы, или резные изделия ручной работы, из мягких пород древесины.

Виды деревянных окон

Оконные конструкции из натурального дерева градируются на разновидности по способу раскрытия створок и дизайну.

Русские окна

Русские окна имеют две створки и одну коробку. Створки изделия открываются последовательно и каждая из них оснащена стеклом. Чаще всего окна данного вида изготавливаются из древесного массива, и имеет толщину профиля не более 40  миллиметров.

Русское окно

Из-за узкого и достаточно тонкого профиля русские окна уязвимы перед деформационными процессами, плохо выдерживают контакт с влагой, чувствительны к температурным перепадам.

Евроокна

Свое название конструкции данного типа получили из-за того, что на них устанавливается фурнитура европейских брендов, преимущественно немецких. Ставится фурнитура по всему периметру изделия, что позволяет регулировать процесс открывания створки.

Евроокна отличаются и конструктивным исполнением: они состоят из коробки и створки, в которой установлен двухкамерный стеклопакет. Открывается евроокно максимально просто – буквально одним движением, что облегчает как процесс эксплуатации конструкции, так и уход за ней.

Для изготовления евроокон используется не массив дерева, а клееный брус толщиной от 68 и до 88 миллиметров. Внушительная толщина профиля позволяет сделать качественное уплотнение окна и установить в него широкий стеклопакет.

Евроокна — оптимальный выбор для российского климата

Евроокна – оптимальный вариант деревянного окна для российского климата, поскольку изделия данного вида отличаются прочностью, долговечностью, стойкостью к износу, повышенным нагрузкам и действию различных агрессивных факторов внешней среды.

Финские окна

В окнах финского типа традиционно используются дорогие и ультрасовременные виды стекол – тонированные, энергосберегающие, ударопрочные. Отличаются от прочих разновидностей финские окна и двухкамерной конструкцией, которая позволяет дополнить изделие красивыми межрамными жалюзи.

Финские изделия могут быть разной ширины и высоты, иметь одну или две створки. Во втором варианте во внутреннюю створку ставится двойной или тройной стеклопакет, что обеспечивает высокие показатели звуко- и теплоизоляции конструкции.

Финские окна

Материал производства финских окон – клееный брус, потому они получаются надежными и крепкими, но есть у изделий ряд минусов:

• В основном – это конструкции распашного типа;
• Значительный вес окна.

Норвежские окна

Норвежское окно производится из натурального древесного массива северной сосны или же лиственницы. Это не только прочные, но и эстетичные изделия, имеющие максимально длительный срок полезной эксплуатации.

Норвежские окна практичны и эстетичны, но не имеют весомых преимуществ

Тип открытия норвежских окон – поворотно-откидной, конструкция предусматривает наличие стеклопакета. По весу изделие будет тяжелей евроокна, но легче финского окна.

Изготовление рамы

Для создания рамы потребуются заготовки для дверных коробок. Можно найти в продаже шпонированные коробки покрытые лаком или из массива. Выбирать лучше коробку из массива, потому что шпон уязвим к перепадам температур и может отслоится со временем. Цвет можно подобрать под фасад, или купить некрашенные детали и придать им любой цвет. А если поискать залежалый товар со скидкой, можно неплохо сэкономить.

Распиливать и торцевать коробку можно с помощью ножовки по дереву или электролобзика. Отпиленные углы должны быть ровными, 90 градусов. Длина горизонтальных деталей определяется легко: берем ширину стеклопакета, прибавляем к ней две толщины косяка в самом узком месте и прибавляем зазор 5 миллиметров. Вертикальные детали будут равны высоте стеклопакета, плюс 5 миллиметров.

Для соединения деталей в раму проще всего срезать часть четверти в месте стыка. Это нужно будет сделать для двух из четырех деталей рамы. Чтобы не повредить шпон, сначала надпил делается ножовкой по металлу, потом продолжаем обычной ножовкой по дереву. Когда отпилим четверть по вертикали, ее можно будет снять стамеской. Для крепкого соединения деталей можно воспользоваться мебельными конфирматами. Для сверления отверстий под них существуют специальные сверла, но если их нет, можно обойтись двумя обычными сверлами по дереву или металлу: 5 мм и 7 мм для заглубления под шляпку. Все стыки желательно проклеить ПВА.
