Как подключить дверной звонок в квартире и доме: схема, видео

Как выбрать

Перед приобретением дверного электрозвонка требуется первым делом определиться с выбором места монтажа. Если он будет монтироваться внутри квартиры, то можно особенно не волноваться, поскольку сгодится любая модификация. Для индивидуального дома желательно купить беспроводное изделие. Оно даст возможность не протягивать провод от ворот.

На улице наружная кнопка постоянно будет подвержена всевозможным внешним воздействиям. Основополагающим условием для подобного звонка будет наличие специализированного напыления, защищающего от попадания воды. В равной мере это устройство должно прекрасно выдерживать перепады температуры.

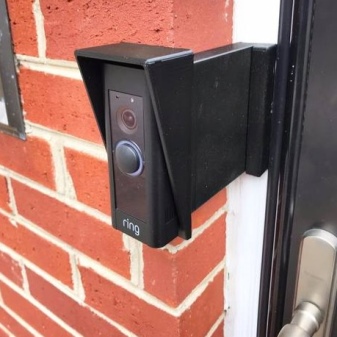

Помимо этого, требуется еще и козырек. Он послужит дополнительной защитой от лучей солнца, снега, дождей и пыли. Самое главное, чтобы предохранительные компоненты никоим образом не препятствовали прохождению звукового сигнала. При приобретении уличной модификации необходимо принять в расчет и то, что устройство могут похитить. Выпускаются специализированные модификации, имеющие металлический антивандальный кожух.

Дабы дверной проводной электрозвонок проработал длительное время, при его приобретении нужно соблюдать несколько бесхитростных советов. Приобретать такие устройства надлежит в специальных торговых точках. Квалифицированный продавец-консультант поможет сориентироваться с параметрами той или иной модели и подыщет подходящий вариант.

При приобретении устройства необходимо прослушать его. Звук звонка может быть типовым либо в виде какой-нибудь мелодии.

Дизайнерский подход и внешний вид тоже имеют значение. Дверной электрозвонок исполняет не только свою ключевую задачу, но и является составной частью интерьера, следовательно, его следует подбирать в соответствии с внутренним оформлением помещения.

В данный момент дверной звонок являет собой достаточно сложный аппарат, который, помимо того, что сообщает хозяевам о прибытии посетителей, обладает массой иных эффективных опций, в связи с этим к его покупке требуется подходить обстоятельно и со всей ответственностью.

Установка электрического звонка.

Несмотря на свою незаметность, звонок является очень важным элементом в любой квартире. Ведь именно это устройство помогает узнать, что к вам пришли гости. Поэтому его необходимо правильно собрать и подключить. Поскольку прибор работает от электричества, то вам потребуются услуги электрика. Несмотря на простоту монтажа, установка звонка достаточно не простое дело.

Виды звонков, и какие бывают отличия

Современные технологии шагнули очень далеко и теперь такое простое устройство может быть нескольких видов:

1. Электромеханические. Наиболее старый и надежный звонок, который состоит из магнитной катушки и металлического звонка. При нажатии на кнопку, на катушку подается напряжение, и она намагничивается и начинает притягивать колокольчик. Поскольку питание подается импульсно, то устройство начинает выдавать необходимые звуки.
2. Электронные. Наиболее современный вариант, который издает звуки благодаря встроенной электронной плате.

При подключении звонка можно допустить несколько ошибок, которые приведут к его поломке. Большинство людей хотят красивую мелодию при срабатывании устройства, поэтому основным вариантом покупки является электронный тип звонка. Поскольку любая электроника боится перенапряжений и неправильного подсоединения, то новичок может ошибиться и спалить звонок. Поэтому лучше всего пользоваться услугами электриков.

Как правильно установить электрический звонок в квартире и доме

Для того, чтобы корректно установить любой электрический прибор и правильно его подключить необходимо ознакомиться с его схемой подключения. Для этого необходимо обладать определенным знаниями в области электротехники. Кроме того понадобятся специальные инструменты такие как:

1. Перфоратор с длинным и коротким бурами. Он вам понадобится, чтобы пробить отверстие из квартиры сквозь несущую стену и подготовить место под крепления самого звонка.
2. Отвертка и паяльник. С помощью них, осуществляется электрический монтаж.
3. Тестер или мультиметр. Прибор позволит определить фазировку при подключении.

Поскольку большинство инструмента стоит намного дороже самого звонка, то проще воспользоваться услугами электрика, чем выполнять работу самостоятельно. Каждую работу, должен выполнять тот, кто занимается этим профессионально, даже такое небольшое дело как установка звонка. Тем более, что стоимость услуг электрика в таком случае более чем доступна.

Несмотря на то, что функцию звонков успешно выполняют и домофоны, установка звонков все равно не теряет популярности. Ведь не заставите, же Вы соседей бежать на улицу, если они хотят к Вам зайти! Часто бывает что гости или члены семьи, забывшие ключи, проходят в подъездную дверь, вместе с соседями по дому, но потом не могут, элементарно позвонить в дверь. Да и домофон может сломаться.

Наша компания предлагает Вам выполнение всех видов электромонтажных работ, в том числе и по установке звонка. Звоните нам по телефонам, или разместите заявку на сайте, если хотите заказать установку звонка или узнать сколько стоит установка звонка. Наши специалисты проконсультируют Вас по всем вопросам и согласуют время для визита наших электромонтажников на Ваш объект. После выполнения замеров, мы выслушаем Ваши пожелания и предложим варианты по установке звонка.

Монтаж звонка

Установку выполняют квалифицированные, опытные мастера-электрики и используя в работе профессиональные приспособления и инструменты. Благодаря этому монтаж всегда получается очень и аккуратным и качественным, и весьма быстрым. Наши клиенты неизменно остаются довольны.

Заказать установку звонка

Оставляя заявку, уточняйте у наших операторов про действующие скидки. Сделав заказ, Вы получаете установку звонка недорого и в кратчайшие сроки. Такие работы следует поручать только ответственным и высококвалифицированным исполнителям, и тогда Вы непременно будете очень удовлетворены результатом.

Узнать расценки на работу и вызвать электрика, сантехника круглосуточно можно по телефону 89259363499, 89057435344 Вадим.

Самодельный звонок беспроводного типа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

• Схемы управления,
• Звукового чипа,
• Передатчика,
• Источника питания.

Рассмотрим каждый элемент схемы более подробно.

Схема самодельного дверного радиозвонка.

Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы

Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения

Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.

Не менее интересная информация о типах электрических звонков

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение

Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

Зимой важно обеспечить электропитание

Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией

Там они не боятся морозов, есть разных номиналов.

Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож;
набор отверток;
отвертка-индикатор;
шурупы и шуруповерт;
изолента;
клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Подключение дверного звонка

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней.

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме

После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети.

С задней стороны корпуса расположены:

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности.

В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Как подключить электрический звонок и его кнопку в квартире или доме

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

1. Проводные, которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
2. Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант, например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

• Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза— через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
• Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
• Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
• Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
• Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры, если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

olimp23.com

Разновидности

Существует несколько видов электрозвонков на 220 В. Познакомимся с ними поближе.

• Проводные. Это классические модели. В них внутренние блоки соединяются при помощи проводов. В момент нажатия на кнопку питание отправляется на внутренний блок – он и выдает звуковой сигнал. Мелодии проводных звонков бывают разными, часто они идут с регулировкой продолжительности и уровня громкости.
• Беспроводные. Работа этих вариантов основывается на передаче радиосигналов. Приемники часто ставят во внутреннем блоке, а передатчик – в самой клавише. Сигнал может быть цифровым или аналоговым. Цифровые экземпляры являются более надежными и практичными в работе.
• Электромеханический. Усовершенствованный механический дверной звонок. Его устройство очень простое: кнопка, подающая сигнал, которая выносится за пределы жилища, резонатор, устанавливаемый в самом жилом помещении, а также электрокабель, связывающий все составляющие устройства.

Электрические модели звонков для входной двери разделяются и по количеству кнопок. Их может быть 2 или 1.
