Как сделать гусеничный вездеход своими руками

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

Процесс изготовления:

Ремни имеют клиновидную форму, следовательно, создать цельное полотно очень просто. А грунтозацепы можно изготовить по собственному желанию. В качестве сцепления используются болты с гайками или заклепки.
Ремни удобны тем, что имеют отверстия, которые легко подгоняются под ведущую звезду снегохода. Для этих целей в процессе работы оставляется зазор между полосками.
Для закрепления допускается применять любой прочный материал, к примеру, трос мелкого диаметра

Важно, чтобы работа была сделана качественно, иначе при езде вся конструкция развалится.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Важно! Мощности двигателя мотоблока «Нева» хватит для перевозки на снегоходе водителя и одного пассажира.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

https://youtube.com/watch?v=TRCcf646ahQ

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции

Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Изготовление своими руками

При всем разнообразии изготавливаемых на заводах вездеходов довольно многих людей они не удовлетворяют. Выходом становится изготовление самодельных аппаратов. Ориентироваться вполне можно на конструкцию «Улан-3», подготовленную одним из российских энтузиастов — Александром Улановым. Для работы понадобятся только отечественные части, за одним исключением — вездеход собирают с двигателем Lifan. Оптимальная мощность привода — 22 л. с.

Гусеницы подготавливают из резиновой ленты транспортера. Чтобы сделать траки, применяют стальные уголки, части гусеницы соединяют при помощи металлической петли. Коробку передач берут от «Урала». Рекомендовано использование планетарного тормоза, имеющего число передачи 4. Общая масса конструкции достигает примерно 650 кг. Можно ориентироваться и на такой чертеж вездехода, в котором:

• ширина гусениц составляет 26 см;
• расстояние между гусеницами равно 80 см;
• высота составляет 159 см.

Вполне возможна постройка гусеничного вездехода даже из «Муравья». Начинают работу, убирая все излишнее. Раму можно соорудить просто из подручных материалов. Лапки выставляют максимально тщательно, чтобы избежать нежелательных эффектов

Особенное внимание стоит уделить вариатору, потому что его использование вызывает определенные проблемы у любителей самодельного транспорта, порой рекомендуют вовсе заменять этот аппарат на «звездочку»

Но чтобы делать все четко, нужна всегда грамотная схема сборки. Ее можно взять в готовом виде, если планируется использовать чью-то конструкцию, или составить самостоятельно — а вот обойтись без нее нельзя. За основу стоит брать конструкцию вездехода «Парма». Его линейные габариты составляют 250х175 см. Поворот производится с помощью дифференциала, имеющего задний мост.

Мотор берут бензиновый, с 2 цилиндрами, с величиной цилиндров 690 мм3. Применяется ременный вариатор и КПП с 5 ступенями. Задний классический мост берут от «Жигулей». Колеса меняют на звездочки, выполняющие роль ведущих колес для гусеницы. Вполне можно брать бывшую в употреблении балку. Ее проверяют на прямоту, отрезают лишнее и зачищают. Чистка проводится с помощью лепестковых кругов. Целесообразно применять полуоси заводского изготовления, однако, подшипники лучше заменить

Подбирая ленту, очень важно ориентироваться на ее прочность

Еще один возможный вариант устроен так:

• длина 2,9 м;
• ширина 1,5 м;
• мотор и КПП от ВАЗ 2108;
• кормовой мост от классических «Жигулей»;
• траки на базе металлического швеллера.

Кроме листового металла и профильной трубы, для сборки понадобятся швеллер и лента для конвейеров. Толщина этой ленты, применяемой для гусениц, составляет в норме 13 мм. Остов (каркас) изготавливают по «лодочному» типу. Ведущие звездочки получают, переделывая колесные диски. Металлические профили могут гнуться, и их обязательно нужно усиливать.

Некоторые любители самодельных конструкций предпочитают брать корпуса от ЗАЗ-968. В этом случае КПП, привод и мосты берут обычно с автомобилей ВАЗ разных моделей. Рекомендуется использовать автоматические редукторы с понижением. В моделях бюджетного класса можно обойтись тормозами, воздействующими только на одну сторону. Ступицы чаще всего берут с ВАЗ 2108. Особо простой гусеничный вездеход делают даже вовсе без всяких чертежей. Разумеется, для этого нужен уже определенный опыт. Раму варят из труб квадратного сечения. Кузов обваривают листовым металлом.

В следующем видео вас ждет презентация гусеничных вездеходов Riptide.

Переделываем мотоблок

Вопрос о том, возможно ли сделать функционирующий вездеход на основе мотоблока, является наиболее актуальным для тех, кто владеет фермами, небольшими сельскохозяйственными угодьями или дачными участками. Такое транспортное средство очень функционально, ведь к нему запросто прикрепляется дополнительное оборудование. Техника станет отличным помощником в огородных и садовых работах. У мотоблока много полезных функций, но в том случае, если он некоторое время стоит без дела или на его замену пришёл новый агрегат, то да, из него вполне реально и осуществимо соорудить действующий вездеход. Вопрос состоит лишь в том, как правильно это сделать.

Для этой работы подойдёт мотоблок, обеспеченный двигателем второго или четвертого такта: важно, чтобы у него была система воздушного охлаждения. Для того чтобы мотоблок можно было вернуть в его первоначальный вид, не следует усердствовать с его переоборудованием

Использование вездеходной приставки значительно сократит время – она поможет быстро видоизменить мотокультиватор.

Чтобы работа техники осуществлялась правильно и не подвела владельца в самый неподходящий момент, следует учесть некоторые моменты, которые могут оказать дальнейшее влияние на будущий вездеход.

• Существуют разные варианты конструкции, но для того, чтобы транспортное средство работало качественно, необходимо обеспечить его независимой подвеской.
• Конструкцию стоит дополнить пневматическими колёсами с низким давлением. В дальнейшем, при желании, вместо них можно установить гусеницы.
• Рама вездехода может быть любой. Её выбор при этом должен зависеть от варианта, подходящего к конкретному типу колёс, а также к целям использования транспортного средства.

Как создать конструкцию вездехода из мотоблока.

1. С лонжеронами соединяется стойка и рулевая втулка.
2. Затем используются камеры от грузового автомобиля или сельскохозяйственного прицепа: желательно, чтобы они были с низким давлением. Необходимость их использования вызвана тем, что цеплять на них колёса будет гораздо удобнее.
3. После этого нужно прикрепить подвеску, а также мотор, который необходимо взять от этого же мотоблока.
4. Последним этапом будет прикрепление сцепления, тормозов, а также обеспечение выброса выхлопного газа.

Основные производители и цены

Первые гусеничные механизмы были разработаны в США, после чего были распространены по всему миру. Сейчас производством подобных конструкций занимается несколько десятков производителей, среди которых также отечественные. Из импортных брендов компания Mattracks считается одной из наиболее популярных. Цены у них соответствуют громкому имени – один комплект соответствует стоимости российского автомобиля.

Несколько компаний сейчас занимается производством гусениц для легковых машин, но такая покупка опять-таки дешёво не обойдётся. Ценообразование зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина металла и его качество;
• особенности конструкции.

Выбирая гусеничные механизмы импортного производства, ориентируйтесь на цену в 230 — 700 тыс. руб. Решив купить гусеницы для «Нивы» отечественного производителя, можно сокращать расходы в два раза.

Минусы

Конечно же есть и минусы, куда же без них. Первый, но очевидно один из самых важных, это применение на асфальтированных дорогах — тут нужно выдерживать специальный скоростной режим, практически все производители рекомендуют передвигаться со скоростью не более 40 км/ч, иначе сама гусеница очень быстро стирается, вы ее просто выкинете.

Второй, это то что таким «каткам» сложно, а я бы даже сказал невозможно, преодолеть упавшее дерево, даже не значительное в 10 – 15 см высотой, обычные колеса внедорожника его просто бы переехали, но гусеницы – нет.

Третий, это достаточно высокая цена, хотя на этом я остановлюсь подробнее.

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Двигатель

Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.

Бак

Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.

Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.

Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.

Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.

Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

Самодельная гусеница для снегохода из транспортерной ленты

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

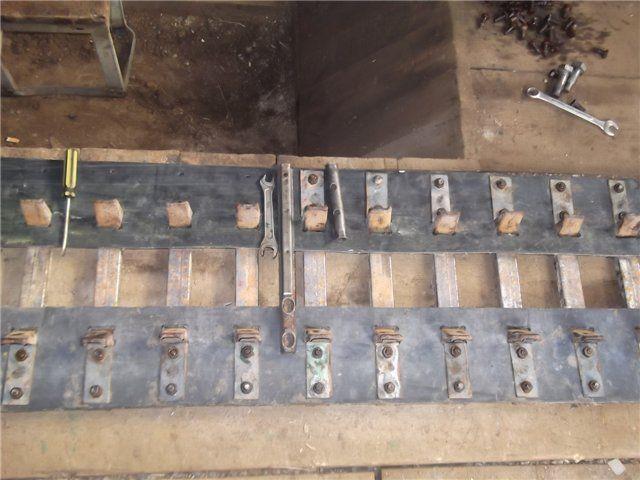

Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Особенности конструкции

Самодельный снегоход из мотоблока представлен ключевыми элементами в виде ведущей и ведомой части. Последняя состоит из полозьев, рулевой колонки и амортизаторов. Ведущая часть должна состоять из привода, рамы и силового агрегата. Чтобы иметь четкое представление о конструкции будущей самодельной техники, подберите подходящий чертеж с учетом условий дальнейшей эксплуатации, после чего выполните эскиз и изготовьте картонный макет.

Что касается вариантов эксплуатации, продумать их следует заблаговременно, чтобы при работе над чертежом иметь возможность его дополнять и корректировать. Так вы будете иметь четкое представление о том, что можно изготовить в дальнейшем самостоятельно, а от каких элементов можно вовсе избавиться. Остается определиться между колесным и гусеничным ходом, оба варианты были подробно рассмотрены выше.

Изготовление гусеницы из автомобильных покрышек

«>

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

• большие ножи с хорошо заточенным лезвием;
• электрический лобзик с мелким зубом;
• болты;
• гайки;
• ключи гаечные;
• леска (помогает упрочнить края);
• трос либо похожий материал, помогающий упрочнять гусеницу;
• молоток и острый инструмент для подготовки отверстий;
• профильная труба прямоугольного сечения;
• гровера;
• шайбы;
• арматура.

Способы изготовления самодельных гусениц

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы

При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах

Обычно рассматривается два варианта:

1. Вездеход исключительно для передвижения;
2. Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы

Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.
