Контробрешетка под металлочерепицу

Обрешетка под мягкую кровлю

После того, как производители мягких кровель совершили некоторый переворот, где рубероид перестал быть доминантной продукцией, популярность битумных материалов начала постепенно расти. Хочется отметить, что мягкие покрытия разошлись сразу по нескольким направлениям и стали укрепляться в своих нишах. Некоторые производители изменили структуру рубероида, добавили модификаторы, и получили совершенно новые рулонные материалы, но другие пошли совершенно иным путем, создав битумную черепицу. Обрешетка из пиломатериалов под мягкую кровлю отличается своим видом и структурой, в данной статье я постараюсь рассказать о ней как можно больше.

Проверка качества обрешетки

Если обрешетка под битумную черепицу была смонтирована правильно, то она будет обладать рядом свойств:

• Отсутствие прогиба под человеческим весом – провисающие элементы обрешетки существенно затруднят монтаж кровельного покрытия и его ремонт;
• Отсутствие зазоров свыше допустимых пределов (если в обрешетке есть крупные щели, их нужно заделать кровельной жестью);
• Отсутствие неровностей, выступающих гвоздей или сучков, которые могут нарушить целостность мягкого кровельного материала;
• Отсутствие острых краев по всему периметру готовой обрешетки;
• Качественно проведенная предварительная подготовка древесины, которая включает в себя высушивание досок и листов, а также их пропитку антисептиками.

Обрешетка крыши под мягкую кровлю считается законченной только в том случае, если она соответствует всем описанным требованиям.

Заключение

Для мягкой кровли подходит несколько видов обрешетки, поэтому перед тем, как сделать обрешетку под мягкую кровлю, нужно выбрать подходящую конструкцию. Если все нюансы были учтены, то остается лишь правильно провести монтажные работы, и готовая конструкция обеспечит надежную опору для мягкого кровельного покрытия.

Назначение контробрешетки ↑

Как уже было отмечено выше, вентиляционный зазор, сформированный контррейками, обеспечивает отведение конденсата из слоев кровельного пирога.Установка контробрешетки показана практически всем скатным кровлям. Отсутствие контрреек может стать причиной разного рода проблем:

• Разрушение утеплителя. При отсутствии вентиляционного зазора слой теплоизоляции практически всегда будет влажным, что приводит к потере его свойств, а со временем к полному разрушению.
• Разрушение стропильной системы. Конденсат, скапливающийся на брусьях при отсутствии контрреек, вызывает их гниение, а впоследствии разрушению.
• Порча кровельного материала.
• Провисание гидроизоляционного материала. Контррейка исключают даже малейшее движение гидробарьера.

Для чего производят контробрешетку

Использование такого материала как металлочерепица, требует затрат, поэтому некоторые в целях экономии могут пропустить сооружение контробрешетки, это приведет к маленькому сроку службы материала.

Контробрешетка выполняет определенные функции для крыши:

• Воздух может свободно циркулировать и вентилировать все слои крыши. Без её устройства скапливается конденсат, из-за поступления воздуха ненужная влага выходит.
• Происходит изоляция от шума и сохраняется тепло за счет образования воздушного слоя, он является барьером.
• Все неровности стропил скрываются, даже мелкие изъяны становятся незаметными.
• Контробрешетку делают только под металлические материалы, которые укладывают на крышу, в остальных случаях для этого нет необходимости.

Благодаря образованию прослойки из воздуха, сооружение помогает:

• Увеличить срок службы основного материала. Когда укладывается металлочерепица, сдирается защита, то есть лак, на материал попадает влага, и он портится от коррозии. Чтобы этого не происходило, сооружают контробрешетку, с её помощью создается слой воздуха.
• Появляется место для помещения теплоизоляции. При помощи контробрешетки можно соорудить теплую крышу, если чердак будет жилым, в обратном случае уменьшаются потери тепла.
• Гидробарьер надежно закрепляется к стропилам, вначале для этого используют степлер, начинают с низа, расстилают по всей поверхности внахлест до 10 сантиметров. Затем в центре стропила (каждого) прибивают брус, он является частью контробрешетки и надежно прикрепляет материал.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Правильное устройство основания под контробрешетку

Схема кровельного пирога металлочерепичной кровли.

Пирог кровли является достаточно сложной системой, которая состоит из большого количества элементов. Особенно важным это может быть в процессе укладки кровельной металлической черепицы, которая предъявляет особенно высокие требования к качеству работ. В подобном случае может понадобиться утеплитель в виде минеральной ваты, обязательно наличие промежуточной обрешетки, мембраны для гидроизоляции, контробрешетки и обрешетки, на которую и будет настилаться металлочерепица.

Подобный правильный пирог кровли из обрешетки и пленки будет выступать основой, которая способна обеспечить качество, долговечность и надежность всей конструкции крыши, хорошую защиту от влажности, непогоды, снега и так далее.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

• огнезащитные (антипирены);
• биозащитные;
• водоотталкивающие;
• защищающие от плесени и грибка;
• универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Рекомендации по монтажу обрешетки

Для крепления доски обрешетки к контр-рейке чаще всего используются оцинкованные гвозди, реже — саморезы по дереву. Из гвоздей лучше использовать винтовой или ершеный тип. Оптимальная длина гвоздя — 70 мм.

Каждая доска в месте пересечения с контробрешеткой соединяется с ней двумя гвоздями в верхней и нижней части на расстоянии около 20 мм от края доски.

Крепление доски обрешетки под металлочерепицу

Если стандартной длины доски (обычно 6 метров) недостаточно, место стыка досок для наращивания обрешетки лучше предусмотреть по центру бруска контр-рейки (см. рисунок). Зная размеры досок, расстояние между ними, ширину и высоту ската крыши можно без труда рассчитать количество материала для обрешетки под кровлю из металлочерепицы.

Нужна ли контробрешетка для холодного чердака. Место контробрешетки в кровельном пироге

Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:

• что это такое;
• чем этот узел отличается от остальных деталей кровельного покрытия;
• для чего он нужен.

Отличие обрешетки от контробрешетки

По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.

Контрбрус отвечает за вентиляцию подкровельного пространства.

Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.

Сама основная обрешетка бывает двух видов:

1. Сплошная обрешетка , то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;

Сплошную обрешетку удобно набирать из ОСП листов.

1. Разряженная обрешетка , это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.

Зачем нужна вентилируемая кровля

С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.

Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.

Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.

Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.

Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.

Без контробрешетки под кровлей будет постоянно собираться конденсат.

Контробрешеткой можно пренебречь только в одном случае – если вы не планируете делать теплый чердак. К примеру, на летней кухне или на неотапливаемых хозяйственных постройках. Но если вы потом передумаете, то крышу нужно будет полностью перекрывать заново, просто утеплить снизу будет весьма проблематично.

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

1. Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
2. После укладки гидробарьера приступают к закреплению контрбрусьев;
3. Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
4. Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
5. На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
6. Метки брусьев соединяют с помощью красящей шнуровки;
7. Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

• Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
• Максимально надежное крепление гидроизоляционной мембраны.
• Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

• При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
• Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
• Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

Мокрый утеплитель практически не функционален, теряет больше половины свойств.

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов

Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

  Правильная обрешетка в районе конька

Тонкости монтажа кровельного пирога с контробрешеткой

Монтаж контробрешетки не требует каких-то фундаментальных знаний, инструкция изложенная ниже доступна любому мастеру умеющему работать молотком и ножовкой, главное не перепутать очередность и соблюдать размеры.

Обустройство плоскости кровли

Технология зависит от угла наклона скатов, чем кровля круче, тем сложнее ее обшивать, мы будем говорить о монтаже кровельного пирога с большим наклоном.

• Молоток;
• Плоскогубцы;
• Шуруповерт;
• Электролобзик или ножовка по дереву;
• Уровень;
• Разметочный шнур;
• Нож монтажный;
• Монтировка;
• Топор;
• Рулетка;
• Пояс и трос для страховки на кровле.

Не вздумайте резать дерево болгаркой — это категорически запрещено и очень опасно.

Контррейка или контрбрус – большинство стропильных систем собирается из бруса толщиной 50 мм, и контррейка зачастую берется с такой же шириной.

Контрбрус не должен быть шире стропильной ноги.

На кровлях с малой квадратурой можно брать рейку высотой 30–40 мм, а для больших крыш я всегда беру брусок 50х50 мм.

Шаг разреженной обрешетки зависит от конфигурации кровельного материала, к примеру, для обычного шифера он составляет 20–30 см, а под металлочерепицу нужно смотреть на размер волны (эта информация есть в инструкции).

Перед монтажом всю древесину, в том числе и контррейку, нужно обработать комплексным антисептиком.

Чтобы не просочился конденсат, и плотно держалась гидроизоляция, на контр брусья мы с одной стороны крепим вспененный полиэтилен:

• Кладем брусок на полотно вспененного полиэтилена;
• Обрезаем полотно по кромке бруска монтажным ножом;

Переворачиваем брус с вырезанной лентой и крепим эту ленту степлером.

На крутых кровлях, по периметру коробки между стропил на саморезы крепится упорная планка, она нужна для удержания утеплителя.

Высота упора равна ширине стропильной ноги, в данном случае стропила 50х150 мм, соответственно упор ставим 25х150 мм.

Для фиксации мембраны гидробарьера, по краю капельника мы клеим бутил-каучуковую ленту «К-2» и двусторонний скотч.

Для кровли я стараюсь брать гидробарьер «Strotex V», цена за рулон колеблется в пределах 800–1000 руб. (цены на весну 2017 г.), качество меня устраивает.

Контробрешетка крыши крепится не сразу:

• Сначала гидробарьер раскатывается по краю кровли с напуском 150 мм по бокам;
• Потом кромка полотна приклеивается к двустороннему скотчу на капельнике;
• Дальше фиксируем на стропилах полотно гидробарьера степлером;
• После этого оцинкованными саморезами крепятся контр брусья.

Когда одна лента полотна раскатана и закреплена контрбрусьями, я начинаю набивать подкровельную обрешетку.

Планки 100х25 мм я набиваю сверху вниз. Сначала планки крепятся саморезами, а потом дополнительно забиваются гвозди 120 мм.

• Планки основной обрешетки стыкуются на середине контрбруса;
• На фото, по верхнему краю полотна отмечена граница, так вот, верхнее полотно по этой границе будет накладываться на нижнее, нахлест там около 10 см;
• На крутых кровлях контр брусья нарезаются чуть меньше ширины гидробарьера и кровля монтируется секциями, снизу вверх;
• На небольших плоских односкатных крышах, типа гаража или пристройки, вначале полностью (на всю плоскость) настилается гидробарьер, а потом длинными контрбрусьями все это фиксируется.

Пробовал набивать доску винтовыми гвоздями, получается хорошо, но при необходимости оторвать планки очень тяжело.

Обустройство конька и ендовы

Грамотный монтаж ендов и коньков, не менее важен, чем обустройство самой плоскости кровли. О главных моментах я расскажу отдельно.

Устройство контробрешетки представляет собой своеобразную трубу.

Снизу через отдушники заходит холодный воздух и по зазору между контррейками поднимается вверх.

Чтобы воздух вверху мог выйти, конек нельзя закрывать наглухо, там тоже делаются отдушники, а чтобы утеплитель не «тянул» влагу из воздуха, его накрывают мембраной гидробарьера.

Ендова — это внутренний стык двух смежных плоскостей крыши.

По смежным сторонам ендовы набиваются ендовые доски, минимальный размер этой отбортовки 150 мм.

Гидроизоляционная мембрана в ендове настилается в 3 слоя.

Первые 2 слоя — это напуски полотна со смежных плоскостей, а третьим слоем раскатывается рулон гидроизоляции, сверху вниз по всей ендове.

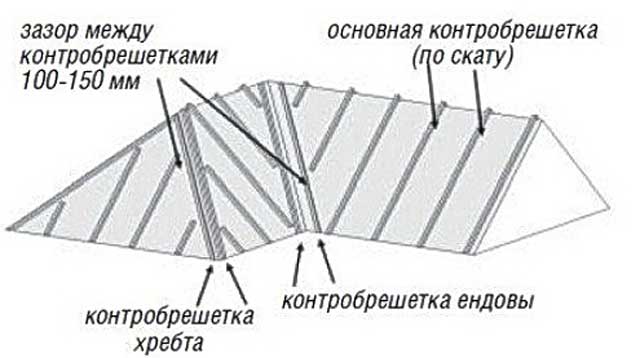

• Две параллельные конррейки набиваются сверху вниз на расстоянии 100–200 мм от нижней точки в ендове;
• Примыкающие к ним контррейки смежных плоскостей набиваются с зазором 50 мм, как на схеме, дальше можно крепить покрытие стока ендовы.

Два способа стыковки листов

Крепление металлочерепицы саморезами начинается с подготовки кровельных листов. Листы металлочерепицы стыкуются внахлест на ширину одной волны
. Это можно делать двумя способами: слева направо и наоборот.

Разница в том, что в первом случае каждый последующий лист подсовывается по предыдущий, а во втором — накладывается на него сверху. Выбор того или иного способа диктуется удобством работы, типом крыши или другими соображениями и никакого влияния на результат не имеет.

Чаще всего при работе применяются оба способа, где как удобнее.

При стыковке листов между рядами нельзя располагать их в шахматном порядке
, каждый лист должен располагаться строго над нижним. Исключением может быть единичное включение фрагмента листа при заполнении, например, шатровой крыши или подобных участков.

как крепить металлочерепицу на крыше саморезами: фото

Все листы, помимо крепления к обрешетке, обязательно крепятся между собой
короткими саморезами по линии стыка для обеспечения герметичного соединения и исключения проникновения ветра под лист, отчего его может сорвать.

Основные функции контробрешетки

Обрешетка может быть выполнена из брусков или досок и быть как сплошной, для рулонной кровли, так и с определенным шагом.

Связано это с тем, что они имеют разный вид и функции, а также разную последовательность выполнения процесса установки. Если обрешетка, разреженная или сплошная, необходима как основание для покрытия кровли, контробрешетка должна быть выполнена для того, чтобы создать вентиляционное пространство между гидроизоляцией и кровельным покрытием.

Обрешетка может быть выполнена из брусков или досок и быть как сплошной, для рулонной кровли, так и с определенным шагом. Все будет зависеть от кровельного покрытия.

1.  Контробрешетка представляет собой в основном бруски, которые имеют сечение 25х30 мм..
2.  Шаг контробрешетки будет совпадать с шагом стропил, потому как они набиваются на них именно поверх уложенной гидро- и пароизоляции.
3.  На крышах, которые имеют большой размер, бруски для контробрешетки могут быть выбраны с большим сечением. Эти бруски будут препятствовать плотному прилеганию материала для кровли к гидроизоляции, чем поспособствуют лучшему уровню вентиляции кровли и отвода влаги, которая образуется на утепленных кровлях, при этом они одновременно исполняют роль прижимного элемента, который необходим для гидро- и пароизоляции.
4.  По контробрешетке устраивается обрешетка, которая будет отвечать выбранному кровельному покрытию.

Отличительные особенности обрешетки и контробрешетки

Большая часть материалов, которые крепятся к ограждающим конструкциям кровли, устанавливаются на них не напрямую, а при помощи «посредника». Такой способ крепления удобен, поскольку позволяет без особых сложностей проводить ремонтные работы. Часто его оговаривают, как обязательное технологическое условие при монтаже кровли. С помощью такого специализированного каркаса решаются многие технические проблемы, а сам элемент конструкции имеет название  — обрешетка кровли.

Наиболее часто она применяется на скатных крышах. Материалом для нее, как правило, служит дерево, но могут применяться и металлические конструкции.

Итак, что собой представляет обрешетка? Это ряд досок, которые прибиваются к стропильной системе (на нее, в свою очередь, крепится кровельное покрытие). Она бывает двух видов: сплошной и разряженной.

В первом случае, между досками делается зазор менее чем в 1 см. Монтируют такую кровлю в два слоя:

• первый слой разряженный;
• второй делают сплошным, используя влагостойкую фанеру или ориентировано-стружечные плиты, уложенные по отношению к первому слою под углом в 45 градусов.

Сплошная обрешетка выполняет дополнительные звуко- и теплоизолирующие функции.

Сплошную обрешетку выполняют под кровли, имеющие небольшой угол наклона ската крыши:

• мягкую черепицу и металлочерепицу;
• асбестовый плоский шифер;
• безасбестовый плоский шифер.

Разряженную обрешетку применяют на кровлях, покрытых стальными и волнистыми листами, глиняной и цементно-песчаной черепицей.

Контр брусья крыши

Монтаж обрешетки осуществляется с использованием бруса размером 50х50 или 60х60 мм. К контробрешетке доски обрешетки прибиваются гвоздями длиной равной двойной толщине брусьев.

Контробрешеткой или контр брусьями принято называть деревянные бруски, которые набиваются к стропилам непосредственно на гидробарьерный материал.

Монтируют ее с целью – обеспечить вентиляцию гидроизоляционного слоя, в качестве которого  могут выступать разные материалы – пленки, рубероид, гидробарьерные мембраны.

Выполняя контробрешетку под металлочерепицу, хотят создать вентиляционный канал, который бы разделял обрешетку, гидроизоляцию и финишное покрытие.

Контробрешетка, которая, в первую очередь, устраивается в качестве каркаса для обрешетки, одновременно обеспечивает приток воздушных потоков, отводящих излишнюю влагу.

Контр брусья изготавливают, используя заготовки, имеющие сечение 30х50 мм. При крышах со сложной геометрией и большой длиной стропильных ног, используют заготовки сечением 50х50 мм.

Правила выбора древесины ↑

Для кровель, покрытых черепицей, металлической или натуральной, либо другими тяжелыми материалами больше всего подойдет сосна либо дуб.

При использовании легких типов покрытия, скажем, мягкой кровли можно использовать древесину уже мягких сортов. Процентное содержание влаги в пиломатериале не должно превышать 20%. Брусья подбирают цельными, без признаков гнили или синевы на поверхности. Размеры бруса выбирают начиная от сечения 25 на 30. Тонкие контр бруски используют для достаточно простых конструкций крыш. Для более сложных и многоскатных крыш их толщину увеличивают до 5 см.

Для крепления контрбрусьев используют кровельные гвозди. Прежде, чем крепить контробрешетку к стропилам, брусья направляют вдоль стропил. Таким образом стропила поднимаются точно на высоту использованного бруска. В результате образуется пространство, которое работает как вентиляционный зазор. Высота контробрешетки, как правило, колеблется в пределах 20–50 мм.

Двойная сплошная обрешетка из досок

Двухслойная обрешетка состоит из двух слоев, один из которых выполнен в решетчатом виде, а второй, находящийся наверху – в сплошном. Такая конструкция обрешетки отличается большей надежностью и эффективностью по сравнению с однослойной, поэтому ее используют в подавляющем большинстве случаев. Разумеется, из-за большего количества слоев увеличивается толщина мягкой кровли.

В рассматриваемом варианте каждый слой обрешетки состоит из досок, которые должны соответствовать следующим требованиям:

• Доски решетчатого слоя должны иметь толщину свыше 25 мм и толщину от 100 до 140 мм (вместо досок можно использовать брусы с сечением 50х50 или 30х70 мм);
• Для изготовления сплошного слоя обрешетки требуются доски толщиной 20-25 мм и шириной 50-70 мм;
• Перед укладкой деревянные элементы должны быть обработаны антисептическими средствами.

Монтаж двухслойной обрешетки достаточно прост. В первую очередь параллельно коньку поперек стропил крепятся доски первого слоя. Крепить их нужно на таком расстоянии, чтобы второй слой после установки не прогибался. Оптимальный шаг монтажа досок первого ряда – 20-30 см.

Когда первый ряд смонтирован, можно приступать к установке второго. Монтировать элементы обрешетки нужно сверху вниз. Между досками нужно оставлять небольшой зазор в 3 мм для нормального температурного расширения.

Как монтируется контробрешетка под металлочерепицу

После того, как завершается изготовление кровли из пленки гидроизоляции и ее фиксирование с помощью степлера над стропильными ногами, начинается процесс набивки контробрешетки, поскольку металлочерепица без контробрешетки будет менее надежной и не прослужит на протяжении положенного ей эксплуатационного срока.

Устраивается она при помощи брусьев длиной в 135 – 137 сантиметров сечением в 30×50 миллиметров

Крепится она оцинкованными гвоздями с шагом, равным приблизительно 30 сантиметров, причем не выше тех линий, которые промаркированы на пленке.

Для того чтобы вести последующие работы и перемещаться по поверхности крыши, на контробрешетку принято набивать брусья или черновые доски. При этом важно запиливать бруски на коньке под необходимым углом на двух сторонах скатов таким образом, чтобы можно было достичь плоскостного пересечения верхних обрешеточных граней в одной точке. Это даст возможность качественно и точно выполнить расчет шага обрешетки и установить брусок покрытия в верхнем ряду

Игнорирование подобных действий может привести к нарушению общей конструкции конька.

Как монтируется обрешетка и рассчитывается ее шаг

Для большого количества моделей черепицы для устройства обрешетки под металлочерепицу принято использовать пиленый брус, выполненный из хвойных древесных пород без обзола и проходных сучков, изготовленный согласно СНИП требованиям и с влажностью, не превышающей 25%.

Обрешетка под металлочерепицу монтируется в следующем порядке.

Шаг обрешетки крыши под металлочерепицу на свесе карниза измеряется по внешним граням двух первых брусьев. Его длина составляет обычно 32 – 39 сантиметров. Такой размер, конечно же, не является эталонным для всего обрешеточного шага в общем, зависеть он будет от того, как расположен нижний черепичный ряд относительно водосточного желоба.

Так называемое нависание нижнего черепичного ряда на желоб должно быть размером в 1/3 диаметра самого желоба и осуществляется путем регулирования бруса.

После того, как фиксация двух первых брусьев закончена, на коньке устанавливается верхний брус и измеряется расстояние от внешней грани второго бруса до внешней грани бруса, размещенного на коньке. Этот размер можно считать расчетным для того, чтобы выяснить шаг обрешетки, необходимый для донного ската крыши. При этом нужно учитывать и шаг стропил под металлочерепицу, которые были установлены ранее.

Шаг обрешетки ската измеряется по вершине граней прибиваемых брусьев исходя из скатового уклона. Говоря о сложных по своей конфигурации многоскатных крышах, то здесь шаг обрешетки рассчитывается отдельно для каждого из скатов. Если уклоны скатов составляют менее 22°, то шаг обрешетки должен составлять 31,2 – 32 сантиметра. Если уклоны скатов находятся в районе 22 – 30°, то шаг обрешетки под металлочерепицу не должен составлять более 33,5 сантиметра. Если уклоны скатов превышают 30°, то шаг обрешетки не будет превышать 34,5 сантиметра.

Подобные расчеты лучше всего будет рассмотреть на конкретных примерах из практики устройства кровли:

1. Согласно измеренному расстоянию на верхних гранях конькового и второго брусьев, оно составило 789 сантиметров. Наклонный угол этого ската при этом равен 20°. Здесь необходимо определить то, какого количества рядов на этом скате будет достаточно и необходимо. Представленное расстояние между двумя брусьями (789 сантиметров) нужно поделить на значение, которому равен максимальный шаг для угла 22° (32 сантиметра), получив при этом наименьшее значение общего количества обрешеточных рядов в 24,6. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен минимальный шаг для угла 22° (31,2 сантиметра), то получится наибольшее значение общего количества обрешеточных рядов в 25,2.
   Иными словами, скат крыши потребуется разбить количеством в 25 рядов. При этом обрешеточный шаг будет равняться 31,6 сантиметра (789/25).

2. Можно привести еще один вариант примера. Расстояние между двумя брусьями остается тем же – 789 сантиметров, а уклон ската кровли теперь равняется 27°. Здесь необходимо выяснить нужное число обрешеточных рядов. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен максимальный шаг для угла 27° (33,5 сантиметра), то при этом получится наименьшее значение общего количества обрешеточных рядов в 23,6. Исходное расстояние в 789 сантиметров делится на значение, которому равен минимальный шаг для угла 27° (32 сантиметра), и тогда получается наибольшее значение общего количества обрешеточных рядов в 24,6.
   В этом случае мы можем сделать вывод, что скат крыши должен включать 24 ряда, а обрешеточный шаг будет равняться 32,9 сантиметра (789/24).
