Что такое расчетное сопротивление бетона и как его рассчитать

8.5.3. Модуль упругости и деформации бетона при

КРАТКОВРЕМЕННОМ НАГРУЖЕНИИ

Деформации бетона при приложении нагрузки зависят от его состава, свойств составляющих материалов и вида напряженного состояния. Диаграмма сжатия бетона имеет криволинейное очертание, причем кривизна увеличивается с ростом напряжений (рис. 6.4).

С увеличением прочности бетона уменьшается его деформация и кривизна диаграммы . Низкопрочные бетоны имеют даже нисходящую ветвь диаграммы сжатия. Однако на этом участке сплошность материала уже нарушена, в нем возникают микроскопические трещины, отслоение отдельных частей. В железобетонных конструкциях арматура связывает отдельные части бетона в единое целое и для частных случаев расчета конструкций необходимо учитывать нисходящую ветвь диаграммы сжатия бетона.

На характер нарастания деформаций под действием нагрузки влияют также скорость ее приложения, размеры образца, температурно-влажностное состояние бетона и окружающей среды и другие факторы. Деформация бетона включает упругую, пластическуюи псевдопластическуючасти (рис. 6.4):

Соотношение между ними зависит от состава бетона, использованных материалов и других факторов. Величина пластической и псевдопластической частей возрастает с увеличением длительности нагрузки, понижением прочности бетона, увеличением водоцементного отношения, при применении слабых заполнителей.

О деформативных свойствах бетона при приложении нагрузки судят по его модулю деформации, т. е. по отношению напряжения к относительной реформации, вызываемой его действием. Чем выше модуль деформации, тем менее деформативен материал. Поскольку диаграмма сжатия бетона криволинейна, то его модуль деформации зависит от значений относительных напряжений, постепенно понижаясь с их увеличением (рис.6.5), причем тем больше, чем ниже марка бетона. Обычно определяют либо начальный модуль деформации бетона Ео, когда преобладают упругие деформации, либо модуль деформации при определенном значении, например при= 0,5.

На практике используют эмпирические зависимости модуля деформации от различных факторов. Для расчета железобетонных конструкций важна зависимость модуля деформации при можно определить по формуле:

,

где R– прочность бетона.

В действительности модуль деформации может заметно отличаться от средних значений. В табл. 6.2 приведены значения модуля деформации при сжатии некоторых видов бетона, показывающие большое влияние на него технологических факторов.

Важное значение для расчета конструкций и оценки их поведения под нагрузкой имеют величины предельных деформаций, при которых начинается разрушение бетона, По опытным данным, предельная сжимаемость бетона изменяется в пределах 0.0015…0,003, увеличиваясь при повышении прочности бетона. Предельную сжимаемость бетона можно также увеличивать, применяя более Деформативные компоненты и обеспечивая достаточно надежное сцепление между ними

Предельную сжимаемость бетона можно также увеличивать, применяя более Деформативные компоненты и обеспечивая достаточно надежное сцепление между ними.

Предельная растяжимость бетона составляет 0,0001…0,0015, т.е. примерно в 15…20 раз меньше его предельной сжимаемости.

Предельная растяжимость повышается при введении в бетон пластифицирующих добавок, использовании белитовых цементов, уменьшении крупности заполнителей или при применении заполнителей с высокими деформативными свойствами и сцеплением с цементным камнем.

Стандарт определения и таблица модулей упругости бетона

Выбор стройматериала является важнейшей задачей строителя перед началом выполнения работ. Модуль упругости бетона — один из главных критериев, влияющих на эксплуатационные характеристики

Параметр определяет возможность стеснения и расширения материала, зависит от многих факторов, которые важно учитывать

Что за величина?

Модуль упругости бетона — это возможность конструкции противостоять изменениям под воздействиями внешних факторов.

Это важный критерий выбора марки материала для определенной работы, так как затвердевший материал в процессе эксплуатации сжимается и растягивается.

Поэтому на этапе проектирования нужно правильно рассчитать допустимые значения для той или иной конструкции. Для расчетов пользуются таблицами определения модуля упругости, что представлены в нормативах для строительных работ.

Разновидности бетона и их показатель упругости

Бетонный камень в окончательном виде — твердый материал, что под влиянием внешней среды способен деформироваться. При постоянных механических нагрузках, даже модуль упругости железобетона может быть недостаточно высоким. Для определения вида прочности учитывается 2 критерия — растяжение и сжатие, что влияют на сопротивление нагрузкам.

Различают следующие виды материала:

Материал может производиться в нескольких разновидностях.

• тяжелые;
• легкие;
• мелкозернистые;
• поризованные;
• автоклавного твердения.

Таблица, содержащая классы и соответствующие модули упругости

Классификация в таблице производится согласно СП 52—101—2003:

Класс бетона	Модуль упругости
19,0	В10
24,0	В15
27,5	В20
30,0	В25
32,5	В30
34,5	В35
36,0	В40
37,0	В45
38,0	В50
39,0	В55
39,5	В60

От чего зависит величина?

На величину данного показателя значительно влияет наполнитель в материала.

Упругость раствора зависит от множества факторов

Первое, на что обращают внимание — наполнитель. Коэффициент напрямую связан с упругостью раствора

Так, высокими показателями являются тяжелые бетоны, наполнителями в которых являются гравий и щебень

Допустимые нагрузки на постройки из такого материала самые высокие, поэтому важно выбирать правильные заполнители

Учитывают не только интенсивность нагрузок, но и частоту.

Возраст и время укладки материала играют немаловажную роль в показателях модуля упругости. Крепость материала возрастает на протяжении 50 лет с момента заливки, вне зависимости от внешних температур (до 230 ⁰C).

Кроме того, характеристики завися от процесса затвердевания (автоклавный, естественный).

Чтобы узнать продолжительность предполагаемых нагрузок, нужно начальный показатель перемножать с показателем: 0,7 для поризованных бетонов, 0,85 — для тяжелых легких и мелкозернистых.

Возраст залитого материала находится в прямопропорциональной зависимости с данным показателем.

Классы бетонного раствора в частной стройке варьируют в пределах В7,5—30 (марки М100—400), но таких прочностных и других характеристик хватает вне зависимости от требований и сложностей конструкций.

Показатели модуля увеличивает арматура, так как характеристики арматуры повышают показатели общей конструкции. Методика укладки арматуры в бетон определяется ГОСТом 24452—80.

Посмотреть «ГОСТ 24452-80» или cкачать в PDF (350 KB)

Как определить?

СП 52 101 2003 — стандарт определения параметров применения бетона.

Здесь указаны значения всех необходимых коэффициентов для расчета параметров, а подтверждение проводится путем эксперимента на изготовленных образцах.

Суть испытания заключается в постепенной нагрузке на образцы (цилиндры или призмы из бетонной смеси) путем осевого сжимающего нагружения до разрушения. Параллельно измеряется степень деформации.

Посмотреть «СП 52-101-2003» или cкачать в PDF (1007.4 KB)

Результаты можно обозначить следующим образом:

• Показатель соответствует расчетам, образец поддался пластической деформации без растрескивания.
• Предварительные подсчеты неверные: при предполагаемом нагружении образец подвергается сильным разрушениям.

Расчетным способом определяют запас прочности не только обычных зданий, но и арочных сооружений, перекрытий, мостов и дорог. Модуль упругости асфальтобетона при использовании — проблемная задача проектирования, так как подход, разрешающий провести точные расчеты еще не выведен. Не удается определить взаимосвязь между статическим и динамическим модулями в процессе использования дорог.

Модуль деформации бетона и мера ползучести.

Начальный модуль упругости ЕВ бетона при сжатии – это величина, соответствующая мгновенному загружению.Геометрически – это тангенс угла наклона прямой упругих деформаций.

Модуль полных деформацийбетона при сжатиисоответствует полным деформациям, включая ползучесть. Это переменная величина. Геометрически – это тангенс угла наклона касательной к кривой в точке с заданным напряжением.

Для расчёта железобетонных конструкций используют модуль упругопластичности (секущий модуль).Это тангенс угла наклона секущей, проходящей через начало координат и любой точки, заданной на диаграмме.

Если мы выразим одно и то же напряжение через упругие деформациии полные деформации, то получим,

— коэффициент пластичности

–коэффициент упругопластичной деформации бетона

следовательно .

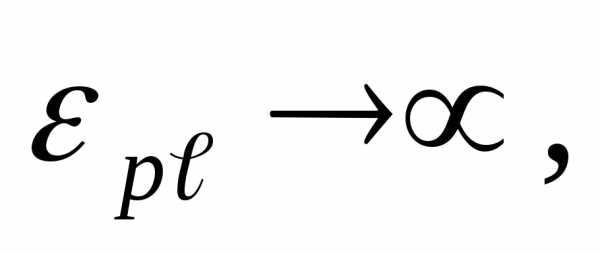

Для идеально упругого материала , для идеально пластического материала.

Зависимость между напряжениями и деформациями ползучести выражаются мерой ползучести .

где .

Мера ползучести зависит от класса бетона и его модуля упругости.

7. Реологические свойства бетона.

Усадка — уменьшение бетона в объеме при твердении в обычной среде.

Набухание — увеличение бетона в объеме при твердении вводе.

Ползучесть — свойство бетона, характеризующее нарастание неупругих деформаций с течением времени при постоянных напряжениях.

Релаксация — уменьшение с течением времени напряжений при постоянной начальной деформации.

Если испытываемый образец загрузить по этапам и замерять деформации на каждой ступени дважды (сразу после приложения нагрузки и через некоторое время), то получим ступенчатую линию. Деформации, измеренные сразу, являются упругими. При достаточно большом числе ступеней загружения зависимость σb – εbстановится плавной кривой.

Опыты с бетонными призмами показывают, что независимо с какой скоростью Vбыло получено напряжениеσb1, конечные деформации ползучести, соответствующие этому напряжению, будут одинаковые.

С ростом напряжений ползучесть увеличивается.

Многократное повторение циклов загрузки — разгрузки приводит к постепенному накапливанию εpl. После достаточно большого числа циклов неупругие деформации, соответствующие данному уровню напряжений, выбираются, ползучесть достигает своего предельного значения, бетон начинает упруго работать ().

При больших напряжениях неупругие деформации неограниченно растут, и бетон разрушается.

8. Предельные деформации бетона.

Предельная сжимаемость

растяжимость

Cувеличением класса бетона предельные деформации падают, с увеличением длительности приложения нагрузки – возрастают.

Способы определения и контроля показателей прочности металлов

Развитие металлургии и других сопутствующих направлений по изготовлению предметов из металла обязано созданию оружия. Сначала научились выплавлять цветные металлы, но прочность изделий была относительно невысокой. Только с появлением железа и его сплавов началось изучение их свойств.

Первые мечи для придания им твердости и прочности делали довольно тяжелыми. Воинам приходилось брать их в обе руки, чтобы управляться с ними.

Со временем появились новые сплавы, разрабатывались технологии производства. Легкие сабли и шпаги пришли на замену тяжеловесному оружию. Параллельно создавались орудия труда.

С повышением прочностных характеристик совершенствовались инструменты и способы производства.

Виды нагрузок

При использовании металлов прилагаются разные нагрузки статического и динамического воздействия. В теории прочности принято определять нагружения следующих видов.

Сжатие – действующая сила сдавливает предмет, вызывая уменьшение длины вдоль направления приложения нагрузки. Такую деформацию ощущают станины, опорные поверхности, стойки и ряд других конструкций, выдерживающих определённый вес. Мосты и переправы, рамы автомобилей и тракторов, фундаменты и арматура, – все эти конструктивные элементы находятся при постоянном сжатии.

Растяжение – нагрузка стремится удлинить тело в определенном направлении. Подъемно-транспортные машины и механизмы испытывают подобные нагружения при подъеме и переноске грузов.

Сдвиг и срез – такое нагружение наблюдается в случае действия сил, направленных вдоль одной оси навстречу друг другу. Соединительные элементы (болты, винты, заклепки и другие метизы) испытывают нагрузку подобного вида. В конструкции корпусов, металлокаркасов, редукторов и других узлов механизмов и машин обязательно имеются соединительные детали. От их прочности зависит работоспособность устройств.

Кручение – если на предмет действует пара сил, находящихся на определенном расстоянии друг от друга, то возникает крутящий момент. Эти усилия стремятся произвести скручивающую деформацию. Подобные нагружения наблюдаются в коробках передач, валы испытывают именно такую нагрузку. Она чаще всего непостоянная по значению. В течение времени величина действующих сил меняется.

Изгиб – нагрузка, которая изменяет кривизну предметов, считается изгибающей. Мосты, перекладины, консоли, подъемно-транспортные механизмы и другие детали испытывают подобное нагружение.

В середине XVII века одновременно в нескольких странах начались исследования материалов. Предлагались самые разные методики по определению прочностных характеристик. Английский исследователь Роберт Гук (1660 г.) сформулировал основные положения закона по удлинению упругих тел в результате приложения нагрузки (закона Гука). Введены и понятия:

1. Напряжения σ, которое в механике измеряется в виде нагрузки, приложенной к определенной площади (кгс/см², Н/м², Па).
2. Модуля упругости Е, который определяет способность твердого тела деформироваться под действием нагружения (приложения силы в заданном направлении). Единицы измерения также определяются в кгс/см² (Н/м², Па).

Формула по закону Гука записывается в виде ε = σz/E, где:

• ε – относительное удлинение;
• σz – нормальное напряжение.

Демонстрация закона Гука для упругих тел:

Из приведенной зависимости выводится значение Е для определенного материала опытным путем, Е = σz/ε.

Модуль упругости – это постоянная величина, характеризующая сопротивление тела и его конструкционного материала при нормальной растягивающей или сжимающей нагрузке.

В теории прочности принято понятие модуль упругости Юнга. Это английский исследователь дал более конкретное описание способам изменения прочностных показателей при нормальных нагружениях.

Значения модуля упругости для некоторых материалов приведены в таблице 1.

Таблица 1: Модуль упругости для металлов и сплавов

Наименование материала	Значение модуля упругости, 10¹²·Па
Алюминий	65…72
Дюралюминий	69…76
Железо, содержание углерода менее 0,08 %	165…186
Латунь	88…99
Медь (Cu, 99 %)	107…110
Никель	200…210
Олово	32…38
Свинец	14…19
Серебро	78…84
Серый чугун	110…130
Сталь	190…210
Стекло	65…72
Титан	112…120
Хром	300…310

Детальное определение

Приложим к однородному стержню растягивающие его силы. В результате воздействия таких сил стержень в общем случае окажется деформирован как в продольном, так и в поперечном направлениях.

Пусть l и d длина и поперечный размер образца до деформации, а l ′ > и d ′ > — длина и поперечный размер образца после деформации. Тогда продольным удлинением

называют величину, равную ( l ′ − l ) -l)> , а поперечнымсжатием — величину, равную − ( d ′ − d ) -d)> . Если ( l ′ − l ) -l)> обозначить как Δ l , а ( d ′ − d ) -d)> как Δ d , тоотносительное продольное удлинение будет равно величине Δ l l >> , аотносительное поперечное сжатие — величине − Δ d d >> . Тогда в принятых обозначениях коэффициент Пуассона μ имеет вид:

μ = − Δ d d l Δ l . >>.>

Обычно при приложении к стержню растягивающих усилий он удлиняется в продольном направлении и сокращается в поперечных направлениях. Таким образом, в подобных случаях выполнятся 0>»> Δ l l > 0 >>0> 0>»/> и Δ d d 0 > , так что коэффициент Пуассона положителен. Как показывает опыт, при сжатии коэффициент Пуассона имеет то же значение, что и при растяжении.

Для абсолютно хрупких материалов коэффициент Пуассона равен 0, для абсолютно несжимаемых — 0,5. Для большинства сталей этот коэффициент лежит в районе 0,3, для резины он равен приблизительно 0,5.

Существуют также материалы (преимущественно полимеры), у которых коэффициент Пуассона отрицателен, такие материалы называют ауксетиками. Это значит, что при приложении растягивающего усилия поперечное сечение тела увеличивается.

К примеру, бумага из одно

слойных нанотрубок имеет положительный коэффициент Пуассона, а по мере увеличения долимного слойных нанотрубок наблюдается резкий переход к отрицательному значению −0,20.

Отрицательным коэффициентом Пуассона обладают многие анизотропные кристаллы , так как коэффициент Пуассона для таких материалов зависит от угла ориентации кристаллической структуры относительно оси растяжения. Отрицательный коэффициент обнаруживается у таких материалов, как литий (минимальное значение равно −0,54), натрий (−0,44), калий (−0,42), кальций (−0,27), медь (−0,13) и других. 67 % кубических кристаллов из таблицы Менделеева имеют отрицательный коэффициент Пуассона.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Призменную прочность R_првычисляют для каждого образца по формуле

()

где Р_р — разрушающая нагрузка, измеренная по шкале силоизмерителя пресса (машины);

F — среднее значение площади поперечного сечения образца, определяемое по его линейным размерам по ГОСТ 10180-78.

5.2. Модуль упругости Е_sвычисляют для каждого образца при уровне нагрузки, составляющей 30 % от разрушающей, по формуле

()

где s₁ = P₁F— приращение напряжения от условного нуля до уровня внешней нагрузки, равной 30 % от разрушающей;

P₁— соответствующее приращение внешней нагрузки;

ε_1у — приращение упругомгновенной относительной продольной деформации образца, соответствующее уровню нагрузки P₁ = 0,3P_p и измеренное в начале каждой ступени ее приложения, которое определяют по п. .

В пределах ступени нагружения деформации определяют по линейной интерполяции.

5.3. Коэффициент Пуассона бетона µ вычисляют для каждого образца при уровне нагрузки, составляющей 30 % разрушающей, по формуле

()

где ε_2у — приращение упругомгновенной относительной поперечной деформации образца, соответствующее уровню нагрузки P₁ = 0,3P_p и измеренное в начале каждой ступени ее приложения, которое определяют по п. .

5.4 Значения ε_1у и ε_2у определяют по формулам:

ε_1у = ε₁ — ∑ε_1п; ()

ε_2у = ε₂ — ∑ε_2п, ()

где ε₁ и ε₂ — приращения полных относительных продольных и поперечных деформаций образца, соответствующие уровню нагрузки Р₁= 0,3Р_р и измеренные в конце ступени ее приложения;

∑ε_1п и ∑ε_2п — приращения относительных продольных и поперечных деформаций быстронатекающей ползучести, полученные при выдержках нагрузки на ступенях нагружения до уровня нагрузки Р₁ = 0,3Р_р.

Приращения относительных продольных и поперечных деформаций вычисляют как среднее арифметическое показаний приборов по четырем граням призмы или трем — четырем образующим цилиндра.

5.5. Значения относительных деформаций ε₁ и ε₂ определяют по формулам:

ε₁ = Dl₁l₁; ()

ε₂ = Dl₂l₂, ()

где Dl₁, Dl₂ — абсолютные приращения продольной и поперечной деформаций образца, вызванные соответствующим приращением напряжений;

l₁, l₂ — фиксированные базы измерения продольной и поперечной деформации образца.

При использовании тензорезисторов и других аналогичных приборов, шкалы которых проградуированы в относительных единицах деформаций, величины ε₁и ε₂ определяют непосредственно по шкалам измерительных приборов.

5.6 При определении средних значений призменной прочности, модуля упругости и коэффициента Пуассона в серии образцов предварительно отбраковывают анормальные (сильно отклоняющиеся) результаты испытаний.

Для отбраковки анормальных результатов в серии из трех образцов сравнивают значения y_iпризменной прочности, модуля упругости или коэффициента Пуассона в серии, показавших наибольшие и наименьшие значения этих величин со средними их значениями в серии , определенными по формуле (), и проверяют в соответствии с требованием ГОСТ 10180-78 выполнение условий, приведенных в формулах () и () указанного стандарта. Если эти требования не выполняются, то поступают в соответствии с требованием ГОСТ 10180-78; если условия выполняются, то средние значения призменной прочности бетона, его модуля упругости и коэффициента Пуассона в серии образцов определяют по формуле

()

где — среднее значение указанных величин в серии образцов данного размера;

y_i — значение указанных величин по отдельным образцам;

п — число образцов в серии.

5.7. В журнале результатов испытаний должны быть предусмотрены графы в соответствии с требованиями ГОСТ 10180-78, за исключением значения масштабного коэффициента, поскольку этот коэффициент при определении призменной прочности, модуля упругости и коэффициента Пуассона не требуется.

В журнале результатов испытаний должны быть предусмотрены, кроме того, дополнительные графы:

а) состав бетона, жесткость или подвижность смеси, вид, завод-изготовитель и активность вяжущих, вид заполнителей и добавок;

б) модуль упругости бетона отдельных образцов, МПа;

в) средний модуль упругости бетона в серии образцов, МПа;

г) значение коэффициента Пуассона отдельных образцов;

д) среднее значение коэффициента Пуассона в серии образцов;

е) база измерения деформаций, мм;

ж) тип тензометра, примененный для измерения линейных деформаций образца (цена его деления);

з) температура нагрева;

и) температура и относительная влажность воздуха помещения, в котором производились испытания.

В графе «Примечания» должны быть указаны дефекты образцов, особый характер их разрушения, отбраковка результатов испытаний, ее причины и т.д. в соответствии с требованиями ГОСТ 10180-78.

5.8. Применяемые в стандарте основные термины, обозначения и пояснения приведены в приложении .

Что с этим делать

Итак, мы научились вычислять некий параметр, который влияет на скорость остывания массива на холоде. И как применить его в реальном строительстве?

Скорость нагрева и охлаждения

Поскольку обеспечить одновременный нагрев или охлаждение бетона по всему объему массива невозможно, любое изменение условий волей-неволей приведет к появлению дельты температур между ядром и поверхностью.

Увеличение перепада температур между ядром и поверхностью неизбежно приведет к росту внутренних напряжений в материале; поскольку речь идет о бетоне, не набравшем прочность, трещины не просто возможны — гарантированы.

Последствия быстрого охлаждения.

Выход? Он сводится к тому, чтобы максимально замедлить изменение температуры поверхности массива.

Модуль поверхности	Скорость изменения температуры
Мп до 4 1/м	Не больше 5 градусов/час
Мп лежит в диапазоне 5 — 10 1/м	Не больше 10 градусов/час
Мп более 10 1/м	Не больше 15 градусов/час

Стабильность температур при охлаждении обеспечивается, как правило, теплоизоляцией бетонного монолита; при нагреве — регулировкой мощности кабеля для бетона или тепловой пушки.

Выбор способа поддержания температуры

Это использование полученного значения модуля поверхности имеет прямое отношение к расчету скорости нагрева/охлаждения: на основе выполненного расчета выбирается способ стабилизации температуры до набора бетоном прочности.

Для модуля поверхности не выше 6 достаточно так называемого способа термоса. Форма просто-напросто качественно теплоизолируется, что существенно уменьшает теплоотдачу.

Для Мп в диапазоне 6 — 10 1/м возможно несколько решений:

Смесь разогревается перед укладкой в форму. В этом случае при должной теплоизоляции увеличивается период ее охлаждения до критической температуры (0 градусов); мало того — горячий бетон схватывается и набирает прочность гораздо быстрее.

Заливка горячим бетоном.

• В смесь вводятся добавки, ускоряющие ее затвердевание. Как вариант — применяются быстротвердеющие портландцементы высоких марок, которые, кроме ускоренного набора прочности, полезны тем, что в процессе гидратации выделяют больше тепла.
• Альтернативный подход сводится к понижению температуры кристаллизации воды в застывающей бетонной смеси. Благодаря соответствующим добавкам набор прочности продолжается при отрицательных температурах.

Наконец, для модуля поверхности свыше 10 единственное здравое решение — подогрев бетона греющим кабелем или тепловыми пушками до набора определенного процента проектной прочности. Значение минимальной прочности до заморозки зависит от класса бетона и области эксплуатации монолита; полная инструкция по подбору значений содержится в СНиП 3.03.01-87.

Конструкция подогревается до набора полной или частичной прочности.

Конструкция, класс бетона	Минимальная прочность
Монолиты, предназначенные для эксплуатации внутри зданий; фундаменты под промышленное оборудование, не подвергающиеся ударным нагрузкам; подземные сооружения	5 МПа
Монолитные конструкции из бетона В7,5 — В10, эксплуатирующиеся на открытом воздухе	50% марочной
Монолитные конструкции из бетона В12,5 — В25, эксплуатирующиеся на открытом воздухе	40% марочной
Монолитные конструкции из бетона В30 и выше, эксплуатирующиеся на открытом воздухе	30% марочной
Преднапряженные конструкции (изготовленные на основе растянутого армирующего каркаса из упругих сталей)	80% марочной
Конструкции, нагружаемые сразу после прогрева полной проектной нагрузкой	100% марочной

Распалубка

После набора минимально необходимой прочности и стабилизации температуры монолита снимается опалубка и убирается теплоизоляция. Поскольку это происходит при отрицательных температурах, дельта между поверхностью бетона и окружающим воздухом тоже важна и тоже привязана к модулю поверхности.

С момента распалубки начинается стремительное охлаждение монолита.

• При Мп, лежащем в диапазоне 2-5, и коэффициенте армирования (отношении общего сечения арматуры к сечению монолита) до 1% максимально допустимая дельта температур составляет 20 С.
• При коэффициенте армирования от 1 до 3 процентов максимальная дельта температур — 30 градусов.
• При коэффициенте армирования свыше 3% воздух может быть на 40 градусов холоднее бетона.
• При модуле поверхности свыше 5 1/м максимально допустимые перепады температур для разных коэффициентов армирования принимают значения 30, 40 и 50 градусов соответственно.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1. При определении модуля упругости и коэффициента Пуассона шкалу силоизмерителя испытательного пресса (машин) выбирают из условия, что ожидаемое значение разрушающей нагрузки Р_р должно быть от 70 % до 80 % от максимальной, допускаемой выбранной шкалой. При определении призменной прочности шкалу силоизмерителя выбирают в соответствии с требованиями ГОСТ 10180-78.

4.2. Перед испытанием образец с приборами устанавливают центрально по разметке плиты пресса и проверяют совмещение начального отсчета с делением шкалы прибора.

4.3. Начальное усилие обжатия образца, которое в последующем принимают за условный нуль, должно быть не более 2 % ожидаемой разрушающей нагрузки.

Значение ожидаемой разрушающей нагрузки при испытании образцов устанавливают по данным о прочности бетона, принятой в технической документации, или по прочности на сжатие изготовленных из одного замеса образцов-кубов, определенной в соответствии с ГОСТ 10180-78. Ее значение при одинаковых сечениях кубов и призм следует принимать от 80 % до 90 % средней разрушающей нагрузки образцов-кубов.

4.4. При центрировании образцов необходимо, чтобы в начале испытания от условного нуля до нагрузки, равной (40 ± 5 %)Р_р отклонения деформаций по каждой грани (образующей) не превышали 15 % их среднего арифметического значения.

При несоблюдении этого требования при нагрузке, равной или большей (15 ± 5 %)Р_р, следует разгрузить образец, сместить его относительно центральной оси разметки плиты пресса в сторону больших деформаций и вновь произвести его центрирование.

Образец бракуют после пяти неудачных попыток его центрирования.

4.5. При центрировании образцов деформации фиктивных волокон, совпадающих с центрами отверстий, в которых крепят индикаторы (см. чертеж), относят к граням образца и определяют по формулам:

()

()

где D₁‘ и D₂‘ — деформации фиктивных волокон на противоположных гранях образца;

D₁ и D₂ — деформации, отнесенные к граням образца;

а — размер стороны образца;

с — расстояние от грани образца до центра отверстий, в которых крепят индикаторы.

4.6. При определении призменной прочности, модуля упругости и коэффициента Пуассона бетона нагружение образца до уровня нагрузки, равной (40 ± 5 %)Р_р, следует проводить ступенями, равными 10 % ожидаемой разрушающей нагрузки, сохраняя в пределах каждой ступени скорость нагружения (0,6 ± 0,2) МПа/с.

На каждой ступени следует проводить выдержку нагрузки от 4 до 5 мин (при нагреве — до 15 мин) и записывать отсчеты по приборам в начале и в конце выдержки ступени нагрузки в журнал по форме приложения .

При уровне нагрузки, равной (40 ± 5) %Р_р, снимают приборы с образца, если нет других требований, предусмотренных программой испытания. После снятия приборов дальнейшее нагружение образца следует проводить непрерывно с постоянной скоростью в соответствии с требованием ГОСТ 10180-78.

4.7. Машины (прессы) для испытаний следует эксплуатировать в соответствии с техническими условиями и правилами. Они должны быть снабжены страховочными приспособлениями в виде упругих элементов, воспринимающих нагрузку разрушения образца и гасящих упругую энергию.

Рабочее пространство при проведении испытаний должно быть ограждено металлическими сетками с целью предотвращения разлетания осколков бетона при разрушении образца.

4.8. Лица, допущенные к проведению испытаний, должны пройти курс обучения, включающий изучение настоящего стандарта, правил эксплуатации испытательных машин (прессов), приборов и аппаратуры, а также инструкции по безопасности труда. Программа обучения должна быть утверждена руководителем организации (предприятия).

Рекомендации

Профессиональные строители рекомендуют для повышения величины модуля упругости применять различные технологии изготовления. Рассмотрим, как изменяет свойства бетон б15, изготовленный различными методами:

• в результате автоклавной обработки бетон приобретает упругие свойства, характеризуемые модулем, равным 17;
• применение тепловой обработки, выполненной при атмосферном давлении, позволяет увеличить величину модуля упругости до значения 20,5;
• максимальную величину модуля имеет бетон 200 М (B15) при естественных условиях твердения.

Различные технологии изготовления бетона Аналогичная тенденция прослеживается для других классов бетона, включая популярный b25 бетон.

С рассматриваемой точки зрения прослеживаются следующие тенденции:

• для повышения величины модуля упругости бетона целесообразно использовать технологию естественного твердения;
• применение гидротермической обработки снижает способность материала сопротивляться сжимающим и растягивающим нагрузкам;
• при возрастании класса используемого бетона увеличивается его сопротивление упругим деформациям.

Используя табличные значения, несложно определить модуль сопротивления, и выбрать класс бетона для выполнения конкретных задач.

Влияние температуры на изменение механических свойств материалов

Твердое состояние — не единственное агрегатное состояние вещества. Твердые тела существуют только в определенном интервале температур и давлений. Повышение температуры приводит к фазовому переходу из твердого состояния в жидкое, а сам процесс перехода называется плавлением. Температуры плавления, как и другие физические характеристики материалов, зависят от множества факторов и также определяются опытным путем.

Таблица 318.6. Температуры плавления некоторых веществ

Примечание: В таблице приведены температуры плавления при атмосферном давлении (кроме гелия).

Упругие и прочностные характеристики материалов, приведенные в таблицах 318.1-318.5, определяются как правило при температуре +20оС. ГОСТом 25.503-97 допускается проводить испытания металлических образцов в диапазоне температур от +10 до +35оС.

При изменении температуры изменяется потенциальная энергия тела, а значит, изменяется и значение внутренних сил взаимодействия. Поэтому механические свойства материалов зависят не только от абсолютной величины температуры, но и от продолжительности ее действия. Для большинства материалов при нагреве прочностные характеристики (σп, σт и σв) уменьшаются, при этом пластичность материала увеличивается. При снижении температуры прочностные характеристики увеличиваются, но при этом повышается хрупкость. При нагреве уменьшается модуль Юнга Е, а коэффициент Пуассона увеличивается. При снижении температуры происходит обратный процесс.

Рисунок 318.6. Влияние температуры на механические характеристики углеродистой стали.

При нагревании цветных металлов и сплавов из них прочность их сразу падает и при температуре, близкой к 600° С, практически теряется. Исключение составляет алюмотермический хром, предел прочности которого с увеличением температуры увеличивается и при температуре равной 1100° С достигает максимума σв1100 = 2σв20.

Характеристики пластичности меди, медных сплавов и магния с ростом температуры уменьшаются, а алюминия — увеличиваются. При нагреве пластмасс и резины их предел прочности резко снижается, а при охлаждении эти материалы становятся очень хрупкими.
