Расчет несущей способности сваи по грунту

Виды свай для фундамента

Различают две основные категории, отличающиеся по способу противодействия осадкам свайных фундаментов: стоечные и висячие. Устойчивость висячей сваи обеспечивается за счет силы трения между внешней поверхностью и окружающим ее после погружения грунтом. Стоечные оснащены упором возле своих оснований, который удерживает конструкцию, основываясь на плотных слоях грунта под ним. А также упором служат лопасти винтовых свай, дополнительно трамбующие грунт во время монтажа.

Разделение свай по способу строительства:

Забивной тип

По названию понятно, что данные сваи забиваются в грунт с помощью специальных механизмов (строительные пневмомолоты). Их особенностью является тот факт, что при забивании сила, воздействующая на нее, берется из расчета свайного фундамента. Таким образом, она погружается до глубины, на которой находится довольно прочный слой грунта, способный выдержать расчетную массу дома. Данный тип считается очень устойчивым, при забивании грунт вокруг нее и под ней дополнительно уплотняется. Монтаж забивных свай практически не используется при строительстве небольших домиков и частных коттеджей, так как требует применения сложной спецтехники.

Винтовые

Изделия состоят из стальной трубы и приваренных в нижней части лопастей либо это цельнолитая конструкция (что предпочтительнее в плане долговечности). Лопасти способствуют проникновению в грунт при ее закручивании, а после установки они удерживают на себе нагрузку на свайный фундамент и не дают ей проворачиваться. В верхней части изделия находятся специальные отверстия, с помощью которых свая ввинчивается в землю. При этом этот процесс вполне можно осуществить вручную, контролируя вертикальное положение во время работы. Внутренний объем заполняется бетоном для увеличения массы и защиты от коррозии.

Буронабивные

Порядок установки буронабивных свай не предусматривает использование готовых металлоконструкций. Роль сваи в данном случае выполняет бетон, залитый в предварительно пробуренную скважину. Если грунт недостаточно плотный также потребуется опалубка. Этот способ достаточно прост в применении и подходит для индивидуального строительства. Единственный нюанс: расчетная нагрузка на сваю может оказаться слишком высокой для избранного в качестве основания слоя грунта.

Таблица 1

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Нагрузки на винтовые сваи

При разработке проекта фундамента на основе свайных конструкций нужно учитывать все факторы, которые влияют его на прочность и устойчивость. Главным параметром винтовой сваи является ее несущая способность. Количество и длина опорных столбов для каждого объекта подбирается с учетом этого показателя. Несущей способностью называют вес, который опорный стержень выдерживает при пучении почвы под его острием. На основании расчетов определяют шаг установки свай и их диаметр.

Правильно выполненные расчеты позволяют избежать проблем с фундаментом в будущем. Из-за проектных ошибок или неправильного подбора опор существует риск просадки или деформации основания, которое может привести к разрушению всей конструкции. Чтобы сделать основные расчеты самостоятельно можно использовать данные из таблицы нагрузок на винтовые сваи.

Методика расчетов

Расчет расстояния между опорами для свайного фундамента выполняют в несколько этапов. Для этого потребуется:

• оценить массу дома;
• определить нужное количество свай, учитывая их тип, размеры, несущую способность и параметры грунта.

По завершении расчетов планируют расположение опор под фундаментом дома таким образом, чтобы они находились не только под углами наружных стен, но и под конструкциями из тяжелых материалов. Нагрузка, действующая на опоры, должна быть одинаковой, также как и расстояние между ними.

Оценка массы здания

Вес здания определают, суммируя массу всех его конструктивных элементов, и добавляя нагрузку от снега, внутренней обстановки и других составляющих. Полученную величину умножают на коэффициент запаса прочности.

Необходимо учитывать вес дома при расчете опор

Однако такой вариант расчета довольно сложен, поэтому массу дома определают, используя статистические данные. Согласно им, обычно вес наружных стен по величине почти совпадает с весом остальных элементов и содержимого с учетом снеговой нагрузки.

Специфика строительства каркасных сооружений и домов из sip-панелей заключается в использовании материалов с хорошей несущей способностью и небольшой массой. Поэтому расчет общего веса для таких зданий вычисляют, увеличивая массу наружных стен втрое.

Объем несущих конструкций получают, умножая их длину по периметру дома на толщину и высоту. Для дальнейших расчетов необходимо знать плотность стен, которая зависит от вида используемых материалов и указывается в справочной литературе.

Определение числа опор

Для расчета количества свай полученную массу дома с учетом дополнительного запаса прочности нужно разделить на несущую способность одного конструктивного элемента. Расчет величины нагрузки, которую должна выдерживать опора для фундамента, определают следующие параметры:

• длина и диаметр лопастей сваи;
• прочность материала;
• структура и плотность грунта на уровне расположения лопастей после закручивания.

Характеристики почвы зависят от ее вида и определаются по справочнику.

Посмотрите видео, как рассчитать количество опор для сооружения основания.

Расстояние между сваями

В отличие от других видов свай минимальное расстояние между винтовыми опорами не регламентируется, но во многом зависит от прочности ростверка. Согласно практическим данным по расчетам, полученным во время строительства домов в российских условиях, оно составляет 1,7 м на площадках с обычным грунтом.

Рекомендуем посмотреть видео о том, как пользоваться онлайн-калькулятором для расчета основания.

Максимальное расстояние зависит от материала стен и для одноэтажных зданий должно быть:

• для каркасных и сборно-щитовых сооружений – 3 м;
• для строений из бруса или бревен – не менее 3 м;
• для зданий из кирпича – 2 м;
• для домов из шлакоблоков и газобетона – 2,5 м.

Для более высоких сооружений шаг между опорами свайного фундамента делают меньше.

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Рассчитываем ростверк

Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.

Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:

Фундамент с железобетонным ростверком

1. Высота – 30 см.
2. Ширина – 40 см.

Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.

Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.

Что это такое?

Винтовая свая представляют собой трубу с острым наконечником и навинченной лопастью. Благодаря такой конструкции опора ввинчивается в грунт, уплотняя его с каждым витком. Несущая способность фундамента определяется размером труб и конфигурацией их лопастей.

Преимущества и недостатки такого фундамента

Технология с применением свайно-винтового фундамента выгодно отличается такими особенностями:

• монтаж от одного дня;
• возможность строительства на сложных ландшафтах;
• более дешевая цена стержней по сравнению с железобетонными опорами;
• завинчивание возможно ручным и механическим способом;
• подходит для большинства видов грунта, кроме скальных пород;
• допускается многократное использование свай.

Недостатки технологии:

• трудности при обустройстве подвалов и цокольных этажей;
• разрушением металла под действием коррозийных процессов и биологической среды;
• не подходят для строительства многоэтажных и тяжеловесных сооружений.

Подробнее о преимуществах и недостатках свайно-финтового фундамента расскажет эта статья.

Сравнение винтовых свай с другими типами основания

Буронабивной фундамент, в свою очередь, выдерживает гораздо большие нагрузки, чем металлические стержни, но он требует значительных финансовых, временных и трудовых затрат на строительство.

Последнюю проблему можно решить применением винтовых железобетонных опор, но это приведет к удорожанию фундамента.

Долговечность опор

Заявленный срок службы такого фундамента – от 70 лет. На практике продолжительность эксплуатации зависит от таких факторов:

1. Соответствие прочности стали ГОСТу.
2. Качества антикоррозийного покрытия.
3. Соблюдения технологии при монтаже.

Стержни, защищенные от влаги методом горячего оцинкования, служат на 20 лет дольше изделий, на которые нанесено полимерное покрытие, битумная мастика, грунтовка или другие виды гидроизоляционного материала.

Можно ли устанавливать стержни в воду?

Винтовые сваи применяются для строительства надводных объектов: мостов, пирсов и т.д. На срок службы фундамента влияет качество антикоррозийного покрытия. С этой целью используют металлические сваи с защитным слоем, нанесенным методом горячего оцинкования.

В качестве альтернативы, в воду также можно установить железобетонные винтовые опоры, но в поры бетона попадает влага и с годами разрушает такой фундамент.

В таких условиях эксплуатации за несущую способность свайного фундамента отвечает размер лопастей. Винтовая часть также обеспечивает необходимую устойчивость опорам во время весеннего ледохода.

Определение прочностных характеристик грунта

Расчет допустимой нагрузки без точных данных о сопротивлении грунта будет недостоверным. При этом застройщик должен помнить, что на одном участке в пределах небольшой площади может быть несколько типов почвы.

Поэтому перед строительством сооружений I и II степени ответственности, в том числе жилых домов, необходимо заказать геологические изыскания застраиваемой площадки.

Альтернатива процедуры – самостоятельный анализ почвы. Для этого бурят в земле несколько шурфов, чтобы взять образцы для анализа.

Затем визуально или экспериментальным путем для каждого образца определяют тип почвы и выбирают из справочной литературы расчетное сопротивление грунта. Нормативный документ СП 22.13330.2016 содержит такие данные. Таблица ниже отражает значение искомых параметров для наиболее популярных грунтов в российских регионах:

Тип почвы	Расчетное сопротивление, кг/см2
Пылеватые породы	2
Рыхлая почва с большим содержанием песка и глины	3,5
Песок мелкой фракции, гравий с глинистыми включениями	4
Галька с некоторым содержанием глины	4,5
Песок средней фракции	5
Глина, песок крупной фракции	6

Виды опор и параметры допустимой тяжести

На текущей момент рынок предложений представлен различными типоразмерами винтовых свай, что позволяет выбрать подходящие опорные элементы под конкретные виды возводимых строений.

Площадь лепестковой подошвы – один из определяющих параметров, от которого зависит несущая способность фундамента. Величину рассчитывают по классической формуле:

В частном домостроении в большинстве случаев используют стержни диаметром 59-159 мм. Так, сваи, диаметр которых равен 89 мм, применяют для строительства веранд и беседок.

Сваи с большим диаметром трубы (108–159мм) подходят для строительства кирпичных построек, бань из бруса, одноэтажных домов и двухэтажных каркасных построек. Назначение некоторых свай с типичными параметрами отражены в таблице:

Диаметр ствола, мм	Длина сваи, м	Диаметр винта, мм	Толщина стенки, мм	Несущая способность одной сваи, т	Назначение фундамента
54, 76	1,5–4	150–200	2–3	0,8–2,5	опоры для ограждений, беседок, террас
54–89	2–3	150–200	2–3	2,5–4	опорные стенки для борьбы с оползанием грунта
89–108	1,5–4	200–250	3–4	2–7	для уселения проблемных фундаментов
89–108	2–4	200–250	3–4	4–7	для усилия причалов
89–114	2–4	200–300	3–5	4–8	в качестве фундамента для деревянных, каркасных, кирпичных, щитовых домов, бань, хозблоков и других легковесных построек
108–168	2–4	200–300	3,5–3	5–9	в качестве опорных элементов для фундамента, усиленного ростверком

Винтовые сваи с большим диаметром трубы (до 325мм) характеризуются высокими допустимыми нагрузками, что позволяет их использовать для строительства тяжелых конструкций, в том числе промышленных объектов.

Длину столба выбирают, зная глубину промерзания грунта. Для большинства российских регионов для почвы характерна точка промерзания, равная 1,5 м. Поэтому сваи длиной 2–2,5 м (с учетом высоты цоколя) считаются традиционными.

Конструкция винтовых свай

Вопреки расхожему мнению, сваи винтовые стальные (СВС) создавались не для снижения бюджета строительства, а для гарантированной компенсации сил пучения на элементы фундамента, легкого достижения нижних опорных пластов. Существуют различные виды винтовых свай для малоэтажного строительства, однако их конструкция во многом схожа:

• тело – бесшовная труба (4 – 4,5  мм стенка), обычно из стали Ст3, максимальным ресурсом обладают конструкции из сталей 30ХМА, толщиной стенки 6 – 10 мм;
• лопасти – навариваются на тело или имеют вид самостоятельного наконечника (сварка, литье), привариваемого к телу сваи.

Подобная конструкция многофункциональна – лопасти преобразуют крутящий момент в продольное перемещение при погружении, компенсируют горизонтальные усилия, обеспечивая стабильность геометрии. Поэтому на СВС дома можно строить на вечномерзлых, слабых и пучнистых грунтах.

Разновидности винтовых свай

Рис. 1. Виды винтовых свай.

Перед тем, как выбрать винтовые сваи для фундамента дома, необходимо изучить требования нормативов СНиП от 1985 года за номером 2.02.03 (проектирование свайных полей), точнее последнюю редакцию от 2011 года – СП 24.13330 для расчета несущей способности основания.

Для различных сооружений существуют несколько типов СВС:

• узколопастные – многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой, для вечной мерзлоты используются варианты с зубьями по периметру нижнего среза (Рис. 1, Вар. 4), для почв с большим содержанием камней, осколков и плотных пород применяются заостренные наконечники (Рис. 1, Вар. 3);
• широколопастные – одна лопасть литого наконечника с 1– 1,5 заходом (Рис. 1, Вар. 1);
• многолопастные – несколько лопастей по длине для улучшенного опирания, компенсации вертикальных подвижек (Рис. 1, Вар. 2).

Здания максимально разрешенной этажности (3 уровня с мансардой) в малоэтажном строительстве можно строить исключительно на многолопастных СВС. Для легких построек достаточно однолопастных модификаций с широким винтом либо узкой спиралью наконечника в зависимости от типа грунта. Для винтовых свай предусмотрена стандартная маркировка:

• СВС – сварной наконечник;
• ВСЛ – литой наконечник;
• СВК – конусная модификация, может обозначаться СВС-К;
• СВП – конструкция дополнена пикой, варрант обозначения СВС-П;
• ВАУ – анкерное устройство винтового типа (сборная конструкция).

Литой наконечник винтовой сваи.

Для решения специфических задач производители выпускают сваи переменного диаметра, сложной конфигурации:

• серия Z – винтовой анкер для легких конструкций;
• серия Т – пластина оголовка с монтажными отверстиями;
• серия U – П-образный оголовок;
• серя F – круглый фланец;
• серия R – квадратный фланец.

Стандартными диаметрами СВС, СВЛ являются 57 – 325 мм. Изделия специальных серий имеют размер 159 мм, максимум. В маркировке последовательно отражается тип сваи, диаметр ствола, толщина стенки, размеры лопасти, общая длина изделия. Существуют особенности маркировки отдельных производителей. Например, фирма Фундэкс добавляет Ф1, Ф2 после стандартного обозначения (две, одна лопасть, соответственно).

Схема винтовой сваи.

В середине 20-го столетия для нужд армии выпускались максимально прочные СВЛ со следующими характеристиками:

• литой наконечник;
• винт 14 мм, 6 мм (возле конуса, с края, соответственно);
• бесшовная труба (Ст20);
• горячее цинкование (140 – 200 микрон).

При заявленном 100 – 180 летнем ресурсе эти изделия эксплуатируются до сих пор, поэтому реальный эксплуатационный период пока не известен.

Область использования

Лестница на винтовых сваях.

В 70% случаев индивидуальные застройщики не подозревают, что СВС можно использовать, не только для опирания коттеджей и бань, но и для изготовления фундаментов следующих конструкций, значительно сокращая время строительства:

• шумозащитные экраны, заборы;
• беседки, теплицы, малые архитектурные формы;
• усиление монолитных фундаментов (плита, лента);
• оттяжки, анкеры, столбы ЛЭП;
• временные сооружения с возможностью демонтажа (аттракционы, павильоны);
• мосты, причалы, укрепление откосов;
• рекламные конструкции.

В нормативах СНиП приведены детальные инструкции, как выбрать винтовые сваи для конкретных эксплуатационных условий. Для большей надежности рекомендуется красить изделия специальными антикоррозионными ЛКМ.

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

1. В обозначенных местах обустраивают шурфы на проектную глубину.
2. Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
3. По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
4. Заготавливают арматурный каркас и помещают его внутрь скважины.
5. Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
6. После затвердевания выравниванию опоры на одном уровне.

Винтовые

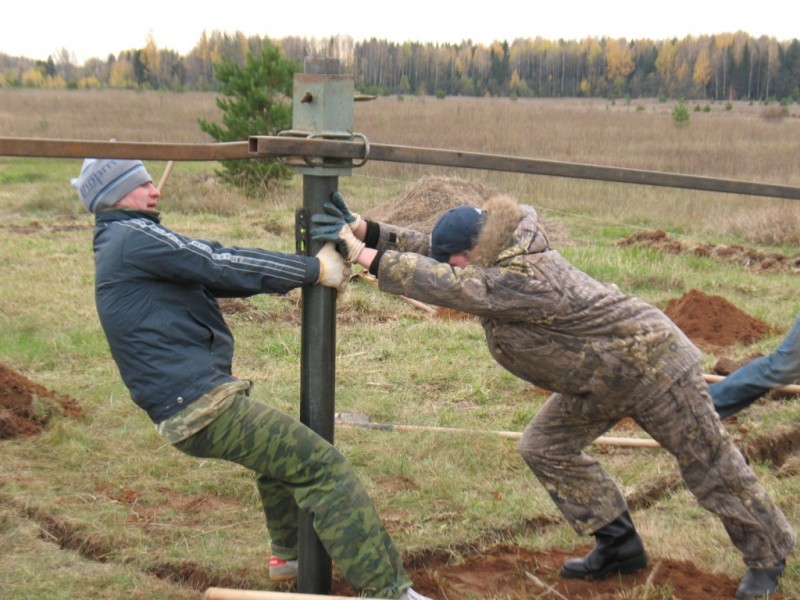

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

• вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
• выравнивание выступающих частей свай на одном уровне по горизонтали;
• бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
• наваривание оголовков;
• зачистка сварных швов и покрытие гидрофобным составом.

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

1. Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
2. Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
3. Сваи необходимо ввести в грунт под определенным углом.

Последовательность технологических этапов закладки свай:

• лидерное бурение шурфов;
• уборка выработанной земли;
• погружение железобетонных столбов;
• выравнивание выступающих над поверхностью конструкций на одном уровне.

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

1. На забивных столбах делают отметки с шагом в 1 м.
2. С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
3. Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
4. Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

Этапы реконструкции:

• проектирование и расчет нового фундамента;
• доставка материалов на площадку;
• подъем дома на домкратах;
• демонтаж старой силовой конструкции;
• разметка свайного поля;
• монтаж новых опор;
• обвязка свай;
• возвращение дома на исходное положение.

Зависимость размера оголовка от диаметра опоры

Типовой размер винтовой части свай имеет ширину и высоту, равные 25 см. Как правило, для оголовков используют высокопрочную сталь (09Г2С, 3СП5 и другие марки). При этом толщина конструктивного элемента должна составлять не меньше 4 мм. Зависимость между основными параметрами лопасти отражена в таблице:

Параметры винтовой части сваи, мм
D внутренний	D внешний	шаг гибки лопасти
57	200	3
89	250	4
108	300	5
133	350	6

Внутренний диаметр оголовка должен соответствовать размеру сечения сваи. Для различных нужд используют определенные типы оголовков, которые отличаются раскроем конуса. Для сложных грунтов используют сваи с усиленными удлиненными лопастями.

Как устроен винтовой фундамент?

Установка сваи вручную

Такое основание идеально подходит для сооружений небольших размеров, которые возводятся из легких материалов. Для постройки жилых домов большой массы, использования винтовой технологии лучше избежать.

Алгоритм монтажа винтовых свай:

1. Выбор участка. На предполагаемом месте установки фундамента не должно проходить коммуникационных узлов.
2. Разметочные работы. Этот этап требует максимальной точности. Не рекомендуется допускать погрешность больше, чем на 2 см. Итоговая разметка должна соответствовать готовому проекту сооружения, в котором четко обозначены требования к размерам фундамента и все конфигурации.
3. Установка опор. На месте ее последующего ввинчивания подготавливается углубление около 20 см (+-5 см). В него ставится опорный элемент. В сваях есть специальные отверстия – в них устанавливается лом, не превышающий в диаметре 3 см. Следующий шаг – установка квадратной трубы, которая будет выполнять роль усилителя силы вращения. Оптимально, если сечение трубы равно 5 х 5 см, а длина – 300-350 см. Усилитель с каждой стороны должен быть по 200-350 см. Нужно учесть, что увеличение длины усилителя будет пропорционально влиять на уменьшение сопротивляемости вкручиванию, а, следовательно, и облегчению работы. Проводить вкручивание следует против оси опоры и за оборот она должна погружаться на глубину около 20 см. Следует контролировать ровное вхождение опор еще с первых мгновений работы и, если потребуется, проводится их выравнивание. Отметьте, что чем глубже свая вошла в землю, тем труднее будет ее выровнять. Чтобы проверить ровность монтажа используется уровень и отвес. Отклонение от оси не должно превышать 1-2 градуса.

Схема правильной установки сваи

Глубина погружения свай зависит от проекта. Но не рекомендуется их погружать менее, чем на 1.8 м, а также опорный элемент должен достичь во время установки плотные слои грунта.
