Особенности патронов для лампочек

Как выбрать подходящую модель?

В выборе учитываются разные аспекты, влияющие и на монтаж, и на эксплуатационные качества. Конечно, начинать отсев неподходящих моделей нужно с размера и формы конструкции. Так, для обычной люминесцентной лампы с резьбовым цоколем подойдет патрон типа Е27. Но, бывают и случаи, когда возможна альтернатива. В частности, патрон для лампочки с маленьким цоколем типа миньона может заменяться другими форматами – возможно, с точки зрения энергосбережения, будет оправдано и применение переходников

Важно учитывать и другие особенности подбора ламп и патронов. Например, светильники, рассчитанные на работу с низковольтными штырьковыми элементами, часто работают в паре с трансформатором

В саму конструкцию цокольного подключения его не вводят, но размещают рядом. Поэтому изначально следует оценить и возможность скрытой установки трансформаторного блока, к примеру, в потолочной нише, или же предпочесть другую комбинацию лампы и патрона.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части

Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

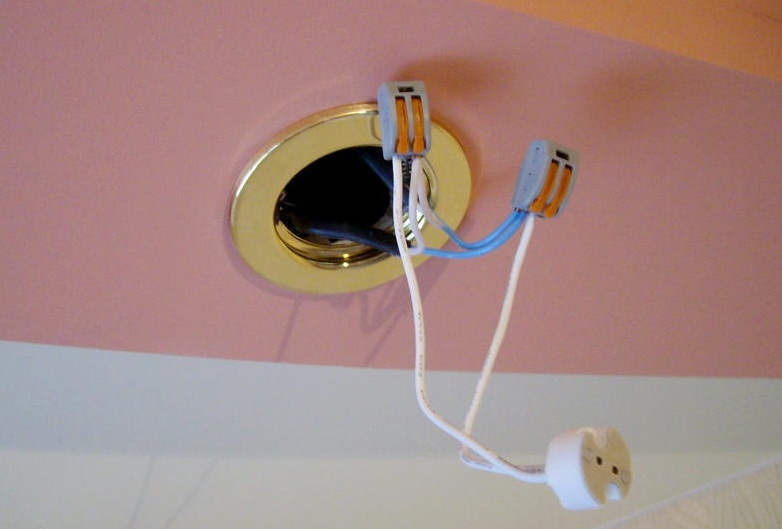

В таком потолочном светильнике можно установить даже керамический винтовой патронФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстрыФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстреФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Возможный ремонт патрона для лампочки

Задумываясь над тем, как сделать патрон для лампочки своими руками, хозяева могут столкнуться с рядом проблем, связанных либо с трудностями установки, либо с элементарным отсутствием опыта подобной работы. Тем не менее бывают ситуации, когда крайне необходимо выполнить демонтаж или ремонт установленного оборудования. К примеру, источник света начинает работать с меньшей мощностью, появляется специфический звук (жужжание), а иногда и запах гари. При возникновении любой из этих проблем нужно выкрутить прибор и тщательно изучить его патрон. Если его контакты приобрели черный цвет, то достаточно будет просто их зачистить.

Случается и так, что при выкручивании лампочки из светильника колба может отклеиться от цоколя. Для исправления этой проблемы правильнее всего будет до конца выкрутить основание, сняв при этом корпус патрона. Сделать это можно как вручную, так и с помощью, например, плоскогубцев.

Так или иначе, но качественный ремонт требует полной разборки патрона и проверки всех его соединений. При соблюдении всех вышеописанных правил осветительное оборудование прослужит долго и не будет беспокоить хозяев частыми поломками.

Как правильно устанавливать

По большинству случаев электропатрон к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые в том плане, если на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Способ крепления за токопроводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстра с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Крепление патрона на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Их изготавливают их листовых материалов. В них проделывается отверстие для прикрепления цоколяе14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели

Крепежная резьба разная, поэтому стандартов не существует. Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки, следует разобрать и сравнить резьбу.

Крепление втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, которые используют безвинтовые виды зажимных контактов, соединены защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна.

Обратите внимание! Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно. Крепление с контактными зажимами

Крепление с контактными зажимами

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

• мощность лампы, которую планируется подключать;
• соответствующий типу патрона диаметр;
• маркировка;
• параметры: размеры, мощность;
• цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

1. Тип Е27:
   • отечественного производства – 25 рублей;
2. Китай – 45 рублей;
3. Италия – 130 рублей.
4. Тип Е14:
   • отечественного производства – 20 рублей;
5. Китай – 20 рублей;
6. Италия – 90 рублей.
7. Для галогенных ламп:
   • отечественного производства – 15 рублей;
8. Китай – 30 рублей;
9. Италия – 150 рублей.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.
