Как сделать печь кузнецова своими руками

Расчёт купольных отопительных приборов

Не вдаваясь в сложные термодинамические выкладки, приведём простейшую методику расчёта колпаковой печи, которой пользуются не теоретики, а самые что ни на есть настоящие печники с большим стажем работы и десятками успешно работающих отопительных прибооров в активе.

Если за основу планируется взять одну из существующих конструкций, то потребуется посчитать теплопотери помещения. Для этого определяют его объём, основываясь на габаритах внешних поверхностей стен и потолков. Чтобы упростить себе задачу, можно измерить внутренние размеры и прибавить к ним удвоенные значения толщины стен. Получив кубатуру помещения, умножают её величину на 21 — усреднённое значение тепловых потерь для 1 кубического метра общего объёма. Мощность печи должна быть на 15–20% больше полученных значений.

Теперь что касается случая, когда по какой-либо причине ни один из найденных проектов вас не устраивает. Выход один — создать отопительный прибор самостоятельно, основываясь на общих принципах строительства колпаковых печей и способах определения их внутренних размеров по методу пропорций. Всё, что для этого потребуется — правильно определить внешние габариты обогревающего агрегата. Методика расчётов в этом случае также не отличается сложностью. Прежде всего, полученное значение теплопотерь надо разделить на 300 — тепловую мощность, которую можно снять с 1 кв. м внешних стенок печи. При этом берутся в расчёт только активные поверхности, то есть те, которые непосредственно участвуют в теплообмене. Таким способом получают площадь стенок, расположенных выше колосников. Прибавив к ним квадратуру остальных частей печи, получают общую площадь твердотопливного теплогенератора. Его высоту и ширину определяют согласно соотношениям конструкции, взятой в качестве примера.

Делая печь более компактной, следует знать, что двойная топка никогда не даст удвоенной теплоотдачи. Максимум, которого можно добиться — это прирост тепловой энергии на 40–50%. Так что эстетам и перфекционистам придётся смириться с потерей в экономичности отопительного прибора.

Что же касается сухого шва, то его выполняют шириной 2–3 см, причём нижнее значение принимают во время постройки ежедневно эксплуатируемых агрегатов, а верхнее — при сооружении «печей выходного дня», то есть установленных на дачах, в охотничьих домиках и т. д.

Как и было обещано во вводной части, представляем вашему вниманию порядовку и технологию строительства несложной в изготовлении, но очень популярной печи авторства И. В. Кузнецова. Её тепловая мощность составляет 10 кВт, чего будет достаточно для дома средних размеров.

Как своими руками построить печь Кузнецова?

Начать стоит с определения ее правильного расположения и проведения подготовительных работ. Стены печи должны располагаться так, чтобы отапливались все комнаты, а мощность ее должна восполнять тепловые потери дома. Для этого чертим план помещения и рисуем местоположение. Стыковка межкомнатных перегородок и печи должна происходить через противопожарную кладку, а также должны соблюдаться разрывы между печной трубой и стропилами, а также другими деревянными элементами перекрытий.

Печи Кузнецова и их чертежи представлены для свободного доступа любому пользователю Интернет. Из их огромного множества вам остается лишь выбрать подходящий тип и экстерьер. Любую из них при необходимости можно выполнить в зеркальном варианте. В помощь строящим печи Кузнецова снято много видео материала и бесчисленное количество пояснений, так что, если есть желание и усидчивость, вы вполне добьетесь хорошего результата.

Есть такие понятия, как теплоотдача и теплопотеря. Так вот, перед началом строительства следует рассчитать потерю тепла дома. В расчет берутся материалы стен, наружное утепление, штукатурка, стеклопакеты, подвал или фундамент, структура пола, потолки, все внутренние перегородки и отделка. Плюс еще местность, в которой вы живете. У каждого материала своя плотность, из которой следует коэффициент теплопроводности (такие таблицы уже составлены). Возьмите в расчет также комфортную для вас температуру и по формулам высчитайте суммарную теплопотерю в единицах Вт/м².

Теперь выбираем из каталога печей ту, чья скорость теплоотдачи компенсирует потери вашего дома. Каждый квадратный метр печи при двух топках в сутки отдает примерно 500 Вт в час, то есть конструкция сечением 1 м и высотой 2 м с четырех сторон отдает 4 кВт тепла в сутки. Одноразовая топка снижает этот показатель на коэффициент 0,6-0,7. Для сравнения, многие зарубежные производители указывают в несколько раз большую мощность своих печей, но это объясняется все тем же низким КПД, когда для достижения эффективности требуется больше энергии.

Что еще нужно учитывать перед началом? Все печи Кузнецова разложены на порядовки – послойные кладки. Минимальный размер элемента – 1/8 кирпича. Все зазоры, расстояния и отверстия обозначаются дробью, например, 3/8, 1/4 кирпича. Таким образом, независимо от габаритов материала, вы можете возвести пропорционально верную конструкцию.

Принятые рекомендованные материалы и параметры:

• наружная кладка: глиняный кирпич 250х120х65 мм, минимальная марка – М150;
• внутренняя кладка: кирпич огнеупорный шамотный ШБ-8 250х123х65 мм, Ш-5 230х114х40 мм;
• шов наружной кладки – 5 мм;
• высота ряда со швом – 70 мм;
• 100-130 кг качественной глины и очищенный песок без органических примесей, около 1 мм, из расчета 1:2 либо готовая глинопесчаная сухая смесь из расчета 0,2 кубометра на 500 кирпичей;
• металлическая фурнитура: задвижка, топочная и поддувальная дверки, колосниковая решетка, 2 стальных уголка, 5 м проволоки.

Любое строительство начинается с хорошего фундамента. Его делают из бетона или бута, разведенного цементом с выступом в 5-10см по всему периметру печи. Верхний уровень оказывается заподлицо с фундаментом дома. Далее основа застилается рубероидом или другим изолятором. До нужного уровня докладывают кирпич с учетом металлических уголков для противопожарных выпусков. Недопустимо доливать бетонную смесь, так как кладка впоследствии будет усаживаться неравномерно.

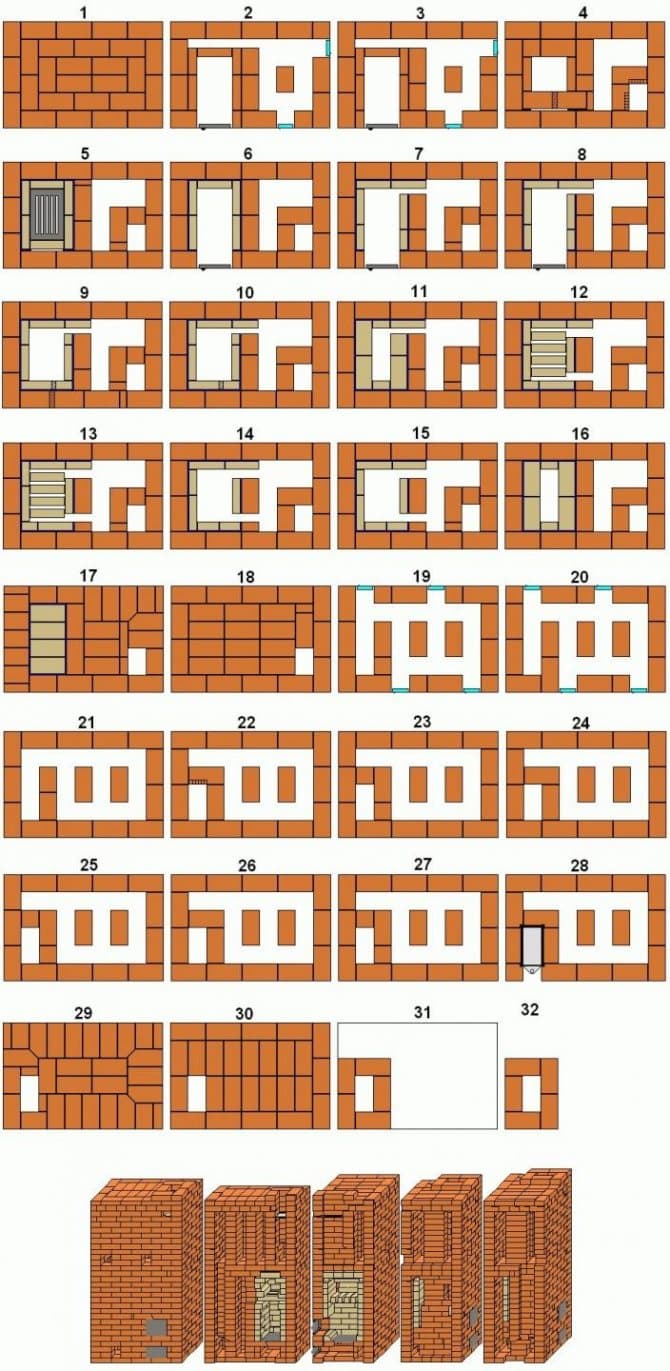

Когда фундамент готов, начинаем выкладывать печь Кузнецова относительно схемы.

В целях пожарной безопасности нельзя использовать шамотный кирпич, так как это грозит перегревом печи. От высоких температур огнеупорный материал расширяется, поэтому между внешней и внутренней кладками необходимо соблюдать зазор 5-6 мм. Горизонтальные полости заполняются бумажным упаковочным картоном, а вертикальные – базальтовой или каолиновой ватой.

Металлические приборы включаются в кладку с расширительным зазором в 5 мм. Это расстояние тоже закладывается огнеупорной ватой.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

• для отопления;
• для приготовления пищи;
• для бани;
• для улицы (барбекю);
• с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

1. Огнеупорный кирпич (шамотный);
2. Кирпич для тела печи (внешняя кладка);
3. Огнеупорная глина (около 100 кг);
4. Чистый песок;
5. Проволока из металла;
6. Стальной уголок;
7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Печь Кузнецова своими руками

Без сомнений, печное дело – это кропотливый и трудоёмкий процесс. Однако при желании и наличии базовых навыков с возведение печи могут справиться многие.

многофунциональный вариант Русская печь достаточно сложна, и для новичка наиболее целесообразным будет использовать полностью готовые схемы, с подробными порядками. Не следует ни на шаг отступать рекомендаций, лишь после сборки одной-двух печей приходит правильное понимание, которое позволит вносить конструктивные изменения.

Наилучшее время для планирования размещения печи во время проектирования или во время формирования фундамента дома. Тогда это позволит наиболее эффективно разместить будущий отопительный элемент, сразу на несколько комнат.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Принцип работы и отличия от других систем отопления

В основе лежит принцип свободного движения газов. Для циркуляции воздуха в обычной печи необходимо воздействие внешней энергии, то есть, создания принудительной тяги в трубе. Когда газы находятся в замкнутом пространстве, при наличии постоянного источника тепла, они под собственной тяжестью разделяются – холодные оседают вниз, горячие поднимаются наверх. При этом в области высоких температур давление растет, а там, где холодно – падает и вырабатывается энергия. Выходит, турбулентное движение возникает автоматически благодаря законам физики. Это значит, что если грамотно направить конвекционные потоки, то тепловая энергия будет переноситься самими массами газа. Заслуга Игоря Викторовича в том, что ему удалось подчинить систему свободного движения газов и использовать производимую ими энергию с максимальным КПД. Один из примеров печи Кузнецова можно увидеть на фото ниже.

При электрической подаче тепла тяговой трубы не требуется. Если печь отапливается дровами, то неизменно продукт горения должен выходить наружу. Благодаря хитрой конструкции, он скапливается на последней стадии своего пути, оказываясь как будто под колпаком. Там он снова перегорает, до конца отдавая своё тепло, и затем уже в виде бесполезного газа выводится на улицу, не охлаждая систему. Такие печи ещё называют колпаковыми.

Основополагающая особенность газового наполнения полостей состоит в том, что, сколько бы ни было отсеков у печи, они все заполняются газом равномерно и во всех происходят одинаковые физические процессы. Создать нечто подобное при помощи тяги, принципа противотока (широко применяемого в Европе) или других конвективных способов невозможно. Вот почему подобные печи – это инновация в системе печного отопления.

Они сами себя регулируют и, какую бы конфигурацию им ни придавали, они всегда работают по естественному принципу. Это дало простор инженерной мысли создателя, в результате чего им были придуманы десятки отопительных систем различных назначений и мощности:

• русские печи-теплушки;
• печи для бань и парилок с регулятором температуры воды и пара;
• различные бытовые печи с варочными поверхностями и лежанками;
• каминные, в которых стены камина являются полостями печи и кроме эстетической, выполняют обогревательную функцию;
• для двух- или трехэтажных домов – многоуровневые печи с транзитной трубой;
• система печей разного назначения в одном доме, которые работают на один дымоход.

Колпаковые печи Кузнецова могут быть оборудованы водяным котлом и представлять систему горячего водоснабжения в доме, при этом отапливаться от электричества. Такой резерв существенно снижает затраты.

Основные достоинства печей:

1. Экономичность. КПД доходит до 93%, в то время, как современные печи дают 70-80%, русские – 30%.
2. Равномерное прогревание закаляет кирпич и кладку, не давая ему трескаться.
3. Ровное распределение температур предотвращает появление «ямы» с холодным воздухом.
4. Сила выходящего потока больше сопротивления, в результате чего не возникает проблем с каминами или многоэтажными печами.
5. Дым от горения камина поступает в ходы печи и присоединяется к общему процессу обогревания.
6. Хорошо держат тепло даже при открытой задвижке.
7. Практически не засоряются сажей.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Печь Кузнецова, изготовленная из металла

Печи Кузнецова можно устанавливать в небольших по площади помещениях. Чтобы уместить такой агрегат в маленьких комнатах, необходимо уменьшить его габариты. Это приводит к существенному снижению продуктивности, что негативно сказывается на эффективности всей отопительной системы.

Чтобы избавить колпаковую печку от этого недостатка, рекомендуется выполнять ее из металла. В данном случае не желательно использовать чугун. Он не только хрупок, но и довольно тяжел. Предпочтительней сделать корпус агрегата из стали и обработать его порошковой краской. Высокая прочность и надежность колпаковых моделей из стали обеспечивается отсутствием больших нагрузок на сдвиг.

Единственная проблема стальной печи Кузнецова – устройство свода первого колпака. Именно в этом месте собираются отработанные газы, имеющие большую температуру. Сделать футеровку таких печек довольно сложно, особенно если они характеризуются небольшими габаритами. Поэтому кирпичные колпаковые модели никогда не утратят актуальности.

Особенности конструкции и принцип работы

Печи Кузнецова более эффективны для отопления, чем обычные канальные модели

В канальной печи горячий воздух движется по направлению от топки в сторону дымохода. При этом нагреваются стенки конструкции, от которых тепло излучается в помещения. В таких нагревательных дровяных конструкциях продукты сгорания удаляются естественным образом. Чем лучше тяга, тем быстрее горячий воздух отводится на улицу. КПД устройства достигает не более 60%. До 40% тепла «отапливает» окружающее пространство.

Канальные модели громоздки, прогрев неравномерен — на начальном участке (пока воздух горячий) стенки прогреваются сильнее, в конце дымохода меньше. Разность температур часто приводит к появлению трещин в структуре стен.

В кузнецовских печках используется иной способ удаления горячих продуктов сгорания. На его пути устраивают один ли несколько колпаков, в которых происходит воздухообмен.

Сообщаются камеры через узкие щели, называемые «сухими швами».

Нижний колпак объединён с топкой. Под «куполом» за счёт законов физики скапливается горячий воздух, который прогревает стенки печи, сам при этом охлаждается. По мере горения топлива в колпак поступает новая порция тепла, вытесняя остывшие массы вниз. Охлаждённый воздух перетекает во второй купол, где процесс повторяется.
