Монтаж опалубки перекрытий

Этап армирования плиты перекрытия

После окончания монтажа опалубки приступают к изготовлению арматурного каркаса, который должен состоять из двух металлических сеток. На эти цели идет стальной прут диаметром 10-12 мм. Вязать сетку с ячейкой 200 мм следует проволокой диаметром 1,2-1,5 мм. Если для изготовления сетки приходится наращивать арматурные пруты по длине, надо следить, чтобы в местах соединения нахлест одного прута на другой был не менее 40 см.

Также необходимо соблюдать другой норматив – нахлест сетки арматуры на стену дома должен составлять 150 мм (кирпичная стена) и 250 мм (газобетонная стена). При этом расстояние между торцами арматурных стержней и вертикальной опалубкой по периметру плиты должно равняться 20-25 мм.

Как уже было сказано выше, полноценное предполагает укладку двух металлических сеток – нижней и верхней. Они должны находиться в толще плиты на удалении 20-25 мм соответственно от нижней и верхней плоскостей плиты.

Для того чтобы обеспечить правильное расположение нижней сетки, под ней размещают специальные фиксаторы из пластика. Они должны находиться строго в точках пересечения арматурных прутов, а расстояние между фиксаторами должно составлять порядка 1-1,3 м.

Правильное расстояние между верхней и нижней сетками (120-125 мм) обеспечивается с помощью специальных фиксирующих подставок. Делаются они своими руками с помощью гибочного приспособления из металлического прута диаметром 10 мм. Высота всех таких фиксаторов должна быть одинаковой и равняться 120 мм. Располагать их на поверхности опалубки следует в шахматном порядке с шагом в 1 м.

После этого в торцах каркаса с шагом в 400 мм монтируются торцевые фиксаторы. Для усиления арматуры обе сетки арматуры скрепляются соединительными прутками с загнутыми крюкообразными концами.

Константин, Новосибирск задаёт вопрос:

Здравствуйте. У меня возникла небольшая заминка при постройке дома. Подскажите, пожалуйста, как правильно залить плиту перекрытия самому и что для этого требуется. Сейчас в строительстве используются перекрытия из железобетона, так как конструкции подобного рода обладают очень высокой степенью прочности и выдерживают большие несущие нагрузки. Как же можно залить плиту такого перекрытия самостоятельно? Что нужно для этого и какова последовательность действий?

Эксперт отвечает:

Здравствуйте. Для того чтобы узнать о том, как можно правильно залить плиту перекрытия самому, прочитайте нижеприведенные рекомендации. Заливка перекрытия выполняется в несколько этапов. Причем если будет нарушаться технология заливки перекрытия, это может привести к весьма плачевным и непредсказуемым последствиям.

Для самостоятельной заливки перекрытия приготовьте такие материалы, как деревянные брусья или доски для того, чтобы сделать опалубку. Для их крепления понадобятся шурупы и, конечно же, шуруповерт для скрепления частей опалубки. Обязательно будут нужны плиты ДСП (древесно-стружечные плиты) или листы металла, чтобы перекрытие было с ровной поверхностью

Обратите внимание на то, что точность изготовления опалубки напрямую влияет на долговечность и прочность самого перекрытия. Поэтому при необходимости все же обратитесь к профессионалам за помощью

Далее через все помещение с опорой на несущие стены и дополнительные установленные опоры следует уложить доски. Укладывать их нужно на ребро для обеспечения большей прочности. Опоры должны устанавливаться строго вертикально для обеспечения максимальной несущей способности. Вертикальность можно проверять с помощью отвеса. Расстояние между досками должно составлять около 1 метра. Сверху на них делается накат из листов железа или ДСП. Листы прикрепляются к доскам шурупами или гвоздями. Основное назначение досок – это предотвращение прогибания и разрушения самого перекрытия при монтировании арматуры. Советуем вам для изготовления несущей конструкции использовать металлические трубы.

Для еще большей прочности плиту перекрытия нужно заармировать. Для этого используется стальная арматура, сечение которой должно быть строго согласовано с проектом строящегося дома. Укладывать прутья арматуры нужно продольно и поперечно на расстоянии около 20 см друг от друга. Прутья скрепляются между собой проволочной скруткой. Концы арматуры должны выходить за края несущих стен здания.

Устройство монолитного перекрытия

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

• 2 части просеянного чистого песка;
• 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
• 1 часть цемента М400-М500;
• вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

• Продольный шаг для стоек — 2 метра;
• Ряды на расстоянии 25 сантиметров;
• Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания

Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора

• Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
• Этот брус крепится к стене.
• Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
• После этого аналогично сооружается следующий ряд.
• По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
• После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
• Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
• Последний этап — создание боковых щитов.

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

• сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;
• сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие

монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора

Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Несъемная опалубка

При индивидуальной застройке своими силами разумнее всего использовать несъемную систему. Монтируются монолитные перекрытия на доступные листовые материалы профнастил или влагостойкую фанеру, можно использовать строительную доску.

Опалубка из профлиста устаивается в здании, где планируются существенные нагрузки на плиту. Дерево или фанера подойдут для создания перекрытий между жилым помещением и чердаком.

Независимо от листового материала в качестве балки опалубки перекрытий устанавливается двутавр или швеллер – жесткая металлическая несущая конструкция, которая распределит нагрузку на стены и фундамент здания.

Технология несъемной опалубки

В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила

1 этап. Расчет перекрытия по профнастилу и смета

Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.

Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва , Стройиздат, 1987).

Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.

2 этап. Монтаж профнастила для опалубки перекрытий

Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.

Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.

3 этап. Армирование перекрытия по профнастилу

Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.

4 этап. Заливка перекрытия по профнастилу

Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.

При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.

После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».

Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.

В следующих видео показана заливка бетона и его выравнивание виброрейкой:

Технические требования

Поскольку опалубка для перекрытий отвечает за дальнейшую прочность монолитных блоков, она должна возводиться в соответствии с установленными нормами строительства, учитывая все технологии и правила. К такой конструкции применяются следующие требования.

• Высокий запас прочности. Каждый составляющий элемент конструкции должен выдерживать не только арматурный каркас, но и вес жидкого и застывшего бетона.
• Безопасность и надежность. Во время армирования и заливки раствора рабочие перемещаются по основанию, поэтому оно должно быть жестким и исключать любое вибрирование. В противном случае монолитные плиты могут получить дефекты, что в дальнейшем может привести к аварийным ситуациям. Исключить повреждение целостности конструкции помогают и строительные столы, по которым также можно перемещаться во время строительных работ.
• Долгий срок эксплуатации. Это в первую очередь касается разборного и съемного типа опалубок, которые применяются в строительстве многоразово. Для создания монолитного перекрытия рекомендуется устанавливать опалубки из прочного материала, который выдержит последующую эксплуатацию после демонтажа.
• Устойчивость к воздействию нагрузок. Поскольку бетон заливается поверхностно и с углублением, то его масса создает повышенные динамические нагрузки на опалубку. Чтобы конструкция надежно выдержала их, следует заранее правильно подбирать ее материал изготовления и готовить план фундаментной плиты, который дополняет опалубочный чертеж и схема строповки.
• Обладать ускоренным монтажом. На сегодняшний день существует в продаже множество опорных деталей и готовых секций, позволяющих осуществлять быструю сборку конструкций.
• Возможность разборки. После того как раствор застыл, опалубку, состоящую из нескольких элементов, можно демонтировать для дальнейшего применения. Данный процесс должен проходить быстро и легко.

Можно ли прокладывать инженерные коммуникации в сборно-монолитном перекрытии?

Когда перекрытие полностью готово, можно прокладывать коммуникации, выполняя штробы в блоках со стороны нижнего этажа. Другой вариант – проводить коммуникации в толще цементно-песчаной стяжки, сооружаемой поверх плиты перекрытия. Некоторые строители прокладывают систему тёплого пола и канализацию, в монолитной части перекрытия. То есть закладывают их ещё до бетонирования, зачастую подрезая для этого блоки. Тем самым экономят на стяжке.

Но это не лучшее решение, поскольку оно может привести к снижению несущей способности перекрытия. Например, при устройстве тёплого пола толщина всей плиты уменьшается на величину диаметра труб – как правило, 16 мм. Кроме того, трубы фиксируют к арматурной сетке, и она может деформироваться под весом такого перекрытия. Наконец, если случится авария тёплого пола, пострадает всё перекрытие. Поэтому коммуникации в стяжке предпочтительнее.

Полную информацию о технологии возведения дома из газобетона можно получить на бесплатном курсе по строительству из YTONG

В нашем каталоге вы можете найти армированные ступени, изготовленные из газобетона YTONG.

 *СНиП 2.01.07-85 «Нагрузки и воздействия»

Уход после заливки

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

Монтаж и демонтаж опалубки перекрытий

Разберемся, как проводят установку опалубки перекрытия своими руками. Прежде всего, нужно рассчитать нагрузку, которая будет оказываться на оборудование. Размеры плиты зависят от проектных параметров.

Можно определить оптимальную толщину плиты самостоятельно. Для этого нужно знать размер пролета, который равен размеру самой длинной стены. Минимальная толщина равна тридцатой части длины плиты.

Так, для длины пролета в 6 метров минимальная толщина плиты составляет 200 мм. Как правило, к минимальной толщине прибавляют 20-30 мм для надежности. Максимальная толщина в нашем примере составляет 300 мм или 1/20 часть длины.

Чтобы самостоятельно залить перекрытие, нужно предварительно сделать опалубку. И именно эта часть работы является самой сложной. Комплекты опалубки заводского изготовления можно взять в аренду или приобрести, однако это потребует дополнительных затрат.

Поэтому при малоэтажном частном строительстве нередко используются самодельные конструкции. Для монтажа применяют подручные материалы – доски, брус, фанеру, плоский шифер или профлист.

Однако следует помнить, что строительство опалубки перекрытия – это довольно сложная работа, браться за неё не имея достаточного строительного опыта, не рекомендуется. Для изготовления опалубочных щитов, как правило, используют:

• влагостойкую или ламинированную фанеру толщиной 2 см;
• деревянные доски размером 150 х 50 см для сооружения бортиков палуб;
• деревянные бруски с сечением 50 х 50 для сооружения поперечных балок, на которые будет опираться палуба.

Для изготовления вертикальных стоек можно применять деревянный брус, но более удобным вариантом является применение телескопических стоек, которые можно взять в аренду.

Применение этого оборудования намного облегчит монтажные работы и обеспечит высокое качество отливаемой конструкции. Основные правила для сборки опалубки для отливки перекрытий:

• расстояние между телескопическими опорами – 1 метр;
• расстояние между вертикальными опорами, изготовленными из брусьев – 50 см;
• лучший вариант для монтажа палубы – ламинированная фанера, так как к этому материалу практически не пристает бетонный раствор. Если под рукой нет фанеры, можно использовать ДСП или струганные доски, но в этом случае отливаемые поверхности вряд ли получатся с идеально ровной поверхностью;

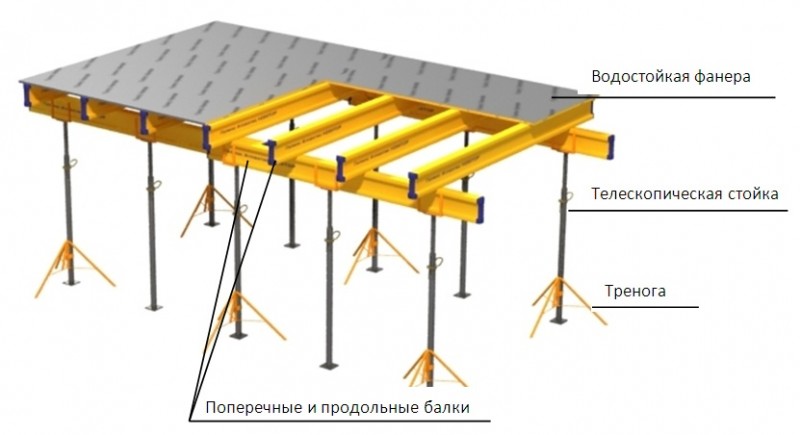

Изучив все нюансы, можно приступать к монтажу. Порядок работ:

• производится разметка установки стоек;
• сначала устанавливаются треноги, затем монтируются домкраты, в которые устанавливаются стойки;
• на верхние части стоек устанавливают унивилки;

• на унивилках крепятся несущие балки;
• на балки укладывают двутавровые поперечные балки, они располагаются перпендикулярно несущим. Шаг расположения балок – 40-50 см;
• монтируются опорные уголки, а затем настилаются листы палубы;
• последний этап монтажа – проверка прочности соединения и проверка горизонтальности палубы при помощи уровня. Если поверхности неровные, то производится регулировка при помощи домкратов.

Итак, для отливки горизонтальных конструкций зданий применяется специальное оборудование — опалубка для перекрытий, которая представляем собой щит с бортиками, установленный на высокие стойки. Поддерживают щит специальные балки. Использование оборудования позволяет отливать перекрытия различной площади и толщины. Возможно также осуществление нестандартных проектов, например, с многоуровневыми перекрытиями.

Расчет

Для выполнения расчета монолитного перекрытия рекомендуется использовать специальные программы, позволяющие максимально быстро произвести решение поставленной задачи. За основу для расчета каркаса и узла опирания принимается руководство СНиП, в котором изложены основные технические параметры. Схема будет включать следующие параметры:

• массу железобетона – стандартная равна 2500 кг/м3;
• вес конструкции пола, обустраиваемой поверх нее, перегородок – 150 кг/м2 (усредненные значения);
• полезную нагрузку – она составит не менее 300 кг/м2.

Подбор армирования производится программой по осям X и Y, выполняется с учетом ожидаемых и моделируемых деформационных нагрузок. Также учитывается длина проекта, класс бетона и арматуры, толщина защитного слоя. При расчетах собственный вес пола суммируется с аналогичным показателем, но с учетом надежности по нагрузке, весом перегородок, расчетом временной нагрузки. Сложив эти параметры, можно получить информацию, применимую при разработке эскизных решений.

Еще один компонент расчетов – определение моментных усилий в сечениях монолитной плиты. Оно рассчитывается исходя из параметров конструкции, определяется индивидуально. Определение количества арматуры производится по усредненному весовому коэффициенту – он равен 80 кг/м3. Площадь перекрытия умножается на его толщину и перемножается со значением 80. Полученный результат будет равен общей массе арматурных стержней.

О том, что такое монолитное перекрытие, смотрите в следующем видео.
