Сортамент арматуры и маркировка класса по гост 5781-82

Как выбрать?

Арматура не должна содержать дефектов, трещин, сколов. Наличие однородного слоя ржавчины, начавшего рыхлеть, говорит о ненадлежащем хранении на складской территории без крыши (дождь, туман, мокрый снег попадают на поверхность прута, заставляя железо ржаветь). Если арматура не относится к подклассу коррозионностойкой, поверхностное ржавление штырей обеспечено через несколько дней непрерывных дождей и сырости или через несколько недель жаркой и сухой погоды. Даже в совершенно сухую погоду сталь имеет склонность к появлению ржавчины. Полезно понаблюдать за погодой и конкретной партией арматуры, распродаваемой со склада – не все продавцы честно признаются, когда партия (с точностью до дня) привезена с завода.

Диаметр выбранной арматуры проверяется штангенциркулем. Полезно носить этот инструмент с собой – его 2 шкалы совмещены так, что даётся относительно точная – по сравнению с обычной рулеточной линейкой – оценка диаметра арматуры. Если под рукой нет данных из таблицы по ГОСТу, то вначале замеряется расстояние (толщина) между углублениями поперечных рёбер. При этом замеряющие губки штангенциркуля должны провалиться до максимума в эти углубления. В итоге определяется величина, к примеру, 15 мм.

Далее измеряется расстояние между краями продольных рёбер. Определённое значение равно, например, 18 мм. По таблице это промежуточное значение, равное диаметру 16-мм арматуры. Дело в том, что дробных значений в ассортименте арматурной продукции – например, 16,5 мм – попросту нет.

Заглянуть в таблицу значений всё же придётся – по полученным в результате замеров значениям определить типовой диаметр необходимо, так как он является основной величиной. А ошибка в строительстве – использование арматуры нерасчётного диаметра – может стоить не одного десятка жизней, когда речь идёт, к примеру, о постройке высотного здания или моста.

Длина прутов (или бухты) – исходные данные от заказчика. Число погонных (реальных) метров арматуры, нужное конкретному строителю – вид предоставляемых данных, без которых заказ выполнить невозможно.

Длина стержневой арматуры — все возможные варианты, регламентируемые гостами

На рынке чаще встречаются длины 12 м. Но можно заказать более протяженные стержни длиной 26 м. Длина арматуры варьируется в разных диапазонах относительно установленного ГОСТа.

ГОСТ 5781

Номинальная величина составляет 6-12 мм. Нормы допускают отклонения, связанные с поставкой изделий партиями. Известно 3 типа:

• Стержни во всей партии имеют мерную длину;
• В мерной партии присутствуют немерные отрезки;
• Партия с немерной длиной.

Если партия мерная, то длина стержневой арматуры равна определенной цифре, которая входит в отрезок 6-12 мм. Заказчик или завод-изготовитель сам выбирает нужную длину.

В таком виде арматура поставляется заказчику

В присутствии немерных отрезков (2 вариант) их протяженность составляет не менее 2 м. Содержание общего числа немерных отрезков не превышает 15% от массы всей партии.

Немерные партии характеризуются наличием арматуры с длиной 3-6 м. Процентное содержание стержней не более 7%.

Стандарт не исключает случаи поставки прутков с длиной 5-25 м, когда заказчик и поставщик предварительно согласуют размеры изделий. ГОСТ предусматривает максимальные отклонения размера при порезке прутьев:

• Прутья до 6 м – отклонение с обычной точностью +50 мм, а при повышенной точности +25 мм;
• Прутья более 6 м – протяженность стержней при обычной точности отклоняется от нормы на70 мм, а при повышенной точности на 35 мм в большую сторону.

Повышенная точность соблюдается в ситуации, когда заказчик потребует изготовить нужную длину.

ГОСТ 10884

Стандарт регламентирует производство прутков с диаметром не менее 10 мм. Длина стержневой арматуры колеблется в пределах 5,3-13,5 м. Нормы предусматривают выпуск продукции с длиной до 26 м, когда условия поставки согласованы с потребителем.

Свариваемая арматура, относящаяся к классу «С», производится и в других вариантах протяженности. Партии могут сдержать отрезки других длин в соответствии с правилами:

• Немерные прутки в мерных поставках производятся длиной более 2 м и в количестве 15% от общей массы партии;
• Немерные партии, в которых прутки отвечают длине 6-12 м, но возможно наличие отрезков 3-6 м в процентном содержании не больше 7% от общего веса партии.

Для ГОСТа характерны отклонения от стандартных значений с обычной и повышенной точностью. Погрешности соответствуют величинам из ГОСТа 5781 (описано выше).

ГОСТ 52544-2006

Длина арматуры этого стандарта может разниться в пределах 6-12 м. Выпускаемые партии делятся на 2 типа:

• Мерные – стандартные прутки длиной 6-12 м, протяженность которых согласовывается с заказчиком;
• Немерные – длина стержней выбирается производителем в диапазоне 6-12 м, допускается наличие укороченных прутков 3-6 м в количестве не более 7% от всей массы партии.

Погрешность отклонения от стандартных размеров не может быть больше 100 мм в большую сторону.

ГОСТ 31938

Длина арматуры полимерного типа изменяется от 0,5 до 12 м. Это стандартный размер для мерных партий. Утвержден размерный шаг 0,5 м, применяемый при изготовке прутьев другой длины. Стандарт не исключает другие вариации, протяженность которых больше установленной величины.

Допустимые отклонения для протяженности мерных прутков:

• 0,5-6 м – 25 мм в большую сторону;
• 6-12 м – на 35 мм больше;
• Больше 12 м – погрешность составляет +50 мм.

Так как пластиковый вид широко применяется при возведении крупных объектов в экстремальных условия, производители предлагают поставку в бухтах.

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

• масса;
• размер сечения или диаметр;
• сопротивляемость нагрузкам;
• встраиваемость в напряженные железобетонные конструкции;
• относительная величина удлинения после разрыва;
• длина прута;
• марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм.

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Характеристики швеллера:  вес швеллера, таблица размеров, стоимость профилей (прочитать подробнее)

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.


На заметку! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.
Арматуру класса А300 используют для строительства малоэтажных домов.

Композитная арматура

При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.

На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.

Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.

• Стеклянное.
• Базальтовое.
• Углеродное.
• Арамидное (кевларовое).

Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.

Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.

Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.

В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.

В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.

Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.

Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.

Площадь сечения арматуры

Арматура — это металлическое изделия в виде стержня применяемое при строительстве.
Сечение арматуры — это изображение фигуры, образованной рассечением арматуры плоскостью в поперечном направлении.

Формула для расчета площади поперечного сечения арматуры:S = π * d 2 / 4, где
d — диаметр арматуры.

Сечение арматуры

Нужно знание о поперечном сечении и посчитать (необходимо узнать S-круга).Она рассчитывается по формуле: Площадь круга находится формулой: ПxR2, где R2 это радиус круга; П-3,14. Для прутов имеющих диаметр 14 мм расчет будет следующим:

R=14:2:1000=0,007 м.

S=3,14×0,007×0,007=0,0001;

Далее определяем  V прута. Нужно знание о длине изделия в метрах (к примеру, 14м). V=14×0,0001=0,014;

• После полученный результат умножаем на объемный вес изделия  0,014*7856= 109 кг.
• Масса прута очень важна для  строительства, следовательно, правильные расчеты помогут сделать надежный  фундамент, который сможет прослужить долго и сможет выдерживать  большую  нагрузку.
• Таблица арматуры сортамента ГОСТ 5781-82:

Производят арматуру путем горячего проката. После того как материал попадает на завод его выгружают, тщательно сортируют и помещают на оплавление в жидкое состояние. Далее ее разливают в изложницу.

После того как стальные слитки застынут их нагревают. Продукт после этой процедуры помещается в холодильную камеру для остывания, производиться контроль на качество, обрезание и подготовка к транспортировке.

Выпускается арматура в виде стержней или  мотками.

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно.

Для этого необходимо следовать таким указаниям:

1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²	Диаметр арматуры, мм	Масса погонного метра арматуры, г	Сколько арматуры в тонне, м
0,283	6	222	4505
0,503	8	395	2532
0,785	10	617	1620
1,131	12	888	1126
1,54	14	1210	826
2,01	16	1580	633
2,64	18	2000	500
3,14	20	2470	405
3,8	22	2980	336
4,91	25	3850	260
6,16	28	4830	207
8,04	32	6310	158
10,18	36	7990	125
12,58	40	9870	101
15,48	45	12480	80

Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Несколько слов о запорной арматуре

Помимо строительной существует также запорная арматура

Важно понимать, что между этими запчастями нет ничего общего:

• Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
• Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.

Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.

По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:

• Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
• Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
• Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
• Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
• Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.

Показатели для расчета

Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:

• сечение арматуры;
• вид профиля;
• марку бетона;
• длину конструкции и глубину укладки армирующих элементов;
• метод заделки стержней;
• напряжение в месте сцепления.

Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.

Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:

• воспользоваться услугами профильных компаний;
• определить приблизительное значение при помощи таблиц, графиков и программ.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

Стандартные размеры арматурной сетки

Изготавливается сварная сетка из металлических прутьев, общий диаметр которых составляет от 3 до 40 мм. Подразделяется на легкие и тяжелые виды, при этом первые обладают диаметром прута до 10мм., а вторые от 12мм соответственно.

Рассматривая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см.

Арматурная сетка может быть изготовлена большой площади и достигает длины в 12 метров, при минимальном значении от одного метра. Максимальный габарит в ширину составляет 240 см, при минимальном значении в 50 см.

Наименование сетки сварной	Номинальный размер ячейки по осям проволоки, мм	Номинальный диаметр проволоки до оцинкования, мм	Ширина сетки по осям крайних проволок, мм	Теоретическая масса 1м2 сварной сетки, кг
по основным проволокам	по уточным проволокам	непокрытой	оцинкованной
16х24	16	24	2,0	912	2,590	2,590
16х24	16	24	2,0	992;1024	2,620	2,970
16х48	16	48	2,0	896;992	2,100	2,360
24х24	24	24	2,0	912;1128	2,080	2,340
24х48	24	48	2,0	984	1,590	1,790
24х48	24	48	2,0	1128	1,56	1,76
24х48	24	48	2,0	1416	1,570	1,770
32х48	32	48	2,0	1120	1,320	1,490
32х24	32×24	16×24	2,0	912	2,390	2,710
25х12,5	25	12,5	2,0	1500	–	2,1
25х25	25	25	2,0	1500	–	2,04
25х50	25	50	2,0	1500	–	1,56
50х50	50	50	2,0	1500	–	1,1
50х75	50	75	2,0	1500	–	0,85
25х12,5	25	25	1,8	1500	–	2,5
25х25	25	25	1,8	1500	–	2,04
25х50	25	50	1,8	1500	–	1,56
50х50	50	50	1,8	1500	–	1,1
50х75	50	75	1,8	1500	–	0,85
12.7х12.7	12.7	12.70	1,0	1500	–	0,85

Предлагаем ознакомиться Расчет материалов на черновой пол а — плоская сетка

б, в — плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

1. По изначальному расположению рабочей арматуры.

• Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).
• Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных стержней.

• Тяжелые (12-40мм);
• Легкие. (3-10мм)

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)
2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)
3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)
4. В-1 (холоднокатаная с круглым сечением)
5. ВР-1 (холоднокатаная с периодическим профилированием)

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Размер арматуры (номинальный диаметр стержня)	Вес 1 м арматуры, теоретическая, кг	Кол-во метров арматуры в 1 тонне, м.
4	0,099	10101,010
5	0,154	6493,506
6	0,222	4504,504
8	0,395	2531,645
10	0,617	1620,745
12	0,888	1126,126
14	1,210	826,446
16	1,580	632,911
18	2,000	500,000
20	2,470	404,858
22	2,980	335,570
25	3,850	259,740
28	4,830	207,037
32	6,310	158,478
36	7,990	125,156
40	9,870	101,317
45	12,480	80,128
50	15,410	64,892
55	18,650	53,619
60	22,190	45,065
70	30,210	33,101
80	39,460	25,342

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.

Стержневая арматура. ГОСТ 5781-82

Стержневая арматура подразделяется на классы:

• Арматура А1 (гладкий профиль);

• Арматура A2, Арматура A3, Арматура A4, Арматура A5, Арматура A6 (периодический профиль).

К индексу добавляется «т» — для термически упрочненной арматурной стали, «в» — для упрочненной вытяжкой.

Класс	Диаметр, мм	Марка стали
Арматура А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Арматура А2 (А300)	10-40,40-80	Ст5сп, Ст5пс, 8Г2С
Арматура А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Арматура А4 (А600)	10-18(6-8), 10-32(36-40)	80C, 20ХГ2Ц
Арматура А5 (А800)	10-32(6-8), (36-40)	23в2Г2Т

Номер профиля	Площадь поперечного сечения, см2	Масса 1 метра в кг	Метров в тонне
6	0,283	0,222	4504,50
8	0,503	0,395	2531,65
10	0,785	0,617	1620,75
12	1,131	0,888	1126,13
14	1,540	1,210	826,45
16	2,540	1,580	632,91
18	3,140	2,000	500,00
20	3,800	2,470	404,86
22	4,910	2,980	335,57
25	6,160	3,850	259,84
28	8,040	4,830	207,04
32	10,180	6,310	158,48
36	12,570	7,990	125,16
40	15,000	9,870	101,32

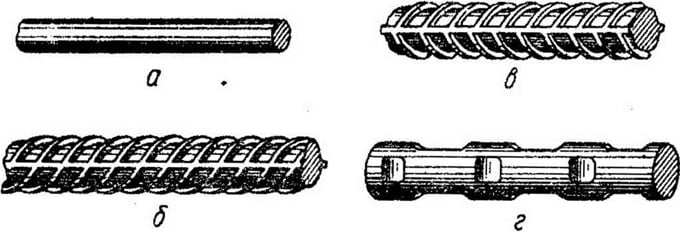

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Технические требования:

Стержни диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, при большей длине — до +70 мм.
