Применение плуга в сельском хозяйстве

Плуг фото

Навесной трёхкорпусный плуг.

Вспашка оборотным навесным плугом.

Плуг на который установлены полувинтовые корпуса.

Работа на земле требует больших затрат физического труда даже в том случае, если у вас небольшой участок земли. Чтобы облегчить эту работу, можно приобрести минитрактор и с его помощью выполнять работы по обработке земли будет намного проще и быстрее. Для того чтобы при помощи минитрактора можно было выполнять различные работы, он должен иметь соответствующее оборудование, которое можно приобрести, а можно и создать самому, например, сделать самодельный плуг.

Рисунок 1. Схема самодельного отвала из трубы.

Лемех плуга и плуги общего назначения

Лемех плуга называют рабочую часть плуга, которая подрезает пласт земли и направляет его на отвал плуга. лемех находится на корпусе плуга, которые могут быть предназначены для старопахотных почв, которые несложно обработать при помощи плугов общего назначения, и плужные корпуса которыми пользуются при обработке запущенных участков.

В современном хозяйстве используют трапецеидальные лемеха, долотообразные, лемеха с выдвижным долотом и вырезные лемеха.
Самый простой — это, пожалуй, трапецеидальный. Его очень просто сделать и он пашет ровное дно борозды, но очень быстро приходит в непригодность и плохо заглубляется в землю. Его конструкция предусматривает утолщение с нижней части лемеха, благодаря чему его легко потом отремонтировать.

Лемех плуга — строение

Такой лемех плуга состоят из двух металлических слоев. Первый верхний слой — мягкий из простой стали. При изготовлении нижнего слоя лемеха используют прочный, износоустойчивый сплав «Сормайт» — 1 толщиной 1,7 мм. Иногда вместо «Сормайт» для второго слоя берут высоколигированную сталь.

Благодаря разной прочности двух слоев трапецеидального лемеха они изнашиваются неравномерно, и лезвие инструмента все равно остается острым после длительного использования.

Теперь о долотобразных лемехах. Такие отличаются от трапецеидальных более выдвинутым носком, этот носок, долото, находится на 10 мм ниже уровня лезвия и помогает плугу заходить глубже в землю. Ширина обработки почвы — 5 мм. Так же, как и трапецеидальный , долотообразный лемех и его долото имеют утолщение с нижней стороны, чтобы потом при ремонте восстановить его форму.

Лемеха с выдвижным долотом предназначены для вспахивания земли на большую глубину, особенно если она сильно засорена камнями. Из троих нами описанных, эти лемеха самые мощные и не используются на плугах общего назначения. Такими обрабатывают плохую болотистую местность или целину.

Особенность этих инструментов в том, что они имеют щеку, прикрепленную снизу их носка. По мере износа их долото выдвигается вперед и продлевается служба лемеха. Отсюда и название.
Также есть и вырезные лемеха, какие ставят на почвоуглубительные корпуса.

Плуги общего назначения

Итак, плуги общего назначения. Из всех разновидностей они самые слабые. Их используют на старопахотных землях, где не нужно брать большую глубину и не нужно работать с мусором в почве. Плуг общего назначения обрабатывает землю в питомниках, для газонов и цветников. Он хорош в парко-садовом строительстве и лесном хозяйстве, например, когда нужно посадить лесополосу для защиты поля.

Все типы плугов обозначаются марками. Это своего рода название, которое имеет ввиду само устройство, его назначение, количество используемых корпусов и ширину вспашки земли.

Плуги общего назначения ПЛН 4-35 строение и характеристики

Рассмотрим плуг общего назначения ПЛН 4-35. «П» — это плуг. «Л» означает лемешный, а «Н» — навесной. Цифра «4» говорит, что плуг обрабатывает землю четырьмя корпусами, а «35» — ширина охвата земли одним корпусом.

Детали ПЛН 4-35 — это рама, корпуса, четыре предплужника, навеска, опорное колесо с винтовым механизмом, прицепка для борон и дисковый нож. Пашет ПЛН 4-35 на глубину 30 см, правда при желании можно установить на плуг безотвальные корпуса

Они будут работать на глубине 40 см, или если для вас важно время выполнения работы, закрепите на плуг скоростные корпуса

Можете купить почвоуглубители или специальный корпус для образования валов на склонах. Последние полезны в горных местностях, где есть проблемы с затоплением талыми водами.

При работе дисковый нож вертикально срезает кусок земли, а лемех — горизонтально. Они переводят срезанную землю на отвал, который дробит почву и отбрасывает её в уже сделанную борозду.
ПЛН 4-35 часто ставят на тракторы Т-150 и ДТ-75М.
Как примеры других плугов общего назначения можем назвать ПЛН 3-35, что ставят на тракторы класса 1,4 ( тракторы «Беларусь» МТЗ-80 и МТЗ-82) и ПН-35.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

• боковой вертикальной детали полозка;
• горизонтальной плоскости снизу полозка;
• передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Как установить и отрегулировать?

Неважно, какой плуг используется с техникой — это навесное оборудование необходимо прицепить посредством специального крепления. Оно может быть двух типов:

Оно может быть двух типов:

• стационарное;
• универсальное.

Первый вариант лучше рассмотреть более подробно, поскольку он позволяет настраивать устройство так, как нужно.

Производят сцепку с соблюдением следующей последовательности.

• Сначала потребуется поставить агрегат на возвышенность — это могут быть просто кирпичи или брёвна.
• К фаркопу прикладывают сцепку таким образом, чтобы отверстия совпадали полностью.
• Используя болт, фиксируется сцепление, но слишком сильно не требуется затягивать резьбу, поскольку повышенная жёсткость станет причиной некачественно выполненной работы. Если во время эксплуатации навесного оборудования создаётся лишнее сопротивление, плуг начинает кидать из стороны в сторону. Вот почему требуется небольшой зазор.

Закрепить плуг не составит труда даже новичку.

Процесс регулировки также можно разделить на несколько этапов:

• определение необходимой глубины, на которую плуг будет погружаться в землю;
• регулировка угла наклона полевой доски;
• настройка угла отвала.

Не каждый оператор знает, на сколько плуг лучше всего погружать в грунт. На самом деле эта величина должна быть равна высоте металлической части штык-лопаты. Если она будет слишком маленькой, тогда все корни и сорняки останутся в земле; будет чересчур большой — неплодородный слой земли смешается с плодородным.

Настраивают, используя три болта, которые расположены на месте стыка стойки плуга и замка. Поднимать навесное оборудование или опускать — решает оператор.

Для настройки уровня наклона доски используют винтовую рукоятку. Техника снова поднимается на кирпичи или брёвна, рукоятки потребуется так сильно вывернуть, чтобы полевая доска оказалась на земле. Ручку поворачивают в обратную сторону, пока доска не встанет над грунтом на расстоянии трёх сантиметров. Если этот показатель сделать слишком большим, то плуг будет постоянно цепляться об землю, поэтому мотоблок начинает буксовать.

При выполнении работы по настройке угла отвала, техника ставится на край участка, который требуется обработать. Делается первая стартовая борозда, чтобы понять, какая глубина присутствует и подходит ли она. Оператор должен идти прямо; если нет опыта, тогда в помощь натянутая верёвка. Колесо ставят в проделанную колею, а плуг устанавливают перпендикулярно поверхности грунта. Если под рукой есть угольник, его стоит обязательно использовать.

История изобретения плуга

Когда человек взялся за освоение сельского хозяйства, появилась потребность в специальных приспособлениях для обработки почвы. Сначала взрыхляли землю с помощью прочной палки с заостренным наконечником. Затем придумали ручную мотыгу, которую делали из крепкого дерева. Когда люди научились обрабатывать железо, мотыги были усовершенствованы надежным наконечником из металла. Это повысило продуктивность работы и долговечность инструмента, но все же, обработка больших сельскохозяйственных угодий требовала иного подхода.

Многие культуры нуждаются в мягком и плодородном грунте, но поверхность почвы не везде такая. Для решения данной проблемы необходимо было глубоко вспахивать землю, чтобы добраться до плодородного слоя. Лишь тяжелое орудие могло справиться с подобной задачей, а для такого груза требовалась сила лошадей или других животных. Это подтолкнуло к созданию плуга, необходимого для взрыхления земли.

На сегодняшний день отсутствует информации о человеке, который изобрел и сделал первый плуг. Первые зарисовки таких орудий можно увидеть в письменных материалах Древнего Египта и Вавилона, которые относятся ко 2-му тысячелетию до н. э. К тому же были найдены наскальные рисунки плуга на севере нынешней Италии. Не исключено, что первое такое орудие могло появиться в 5 тысячелетии до н. э. В то время впервые приручили волов, а они являются хорошей тяговой силой.

Область применения плуга

Для большинства сельскохозяйственных работ требуется такое оборудование, как плуг. Проще всего купить готовое изделие в магазине, но если у вас есть элементарные слесарные навыки и желание сэкономить средства, то можно сделать плуг своими руками.

Это достаточно простое оборудование, поэтому сделать плуг своими руками сможет любой домашний мастер. Необходимо разработать или найти уже готовый чертеж, приобрести необходимые материалы и можно приступать к работе. Если у вас недостаточно знаний для самостоятельной разработки конструкции, то лучше все-таки найти уже готовый чертеж.

Плуг для минитрактора может быть разной конструкции: роторный, оборотный, одно или двух корпусный. Если вы при создании плуга будете соблюдать все размеры и сделаете его по готовому чертежу, то такое оборудование будет не хуже, чем готовая заводская модель.

Рисунок 2. Схема основных деталей плуга.

Для выполнения работы вам понадобятся такие инструменты:

• измерительные инструменты;
• сварочный аппарат;
• газовый резак;
• молоток;
• болгарка;
• ножницы по металлу;
• вальцы;
• крепежные элементы.

Как выбрать роторный плуг для мотоблока?

Мини-трактора обычно применяются для вспашки земли только в крупных фермерских хозяйствах. Дачники и владельцы небольших приусадебных хозяйств в деревне чаще используют для этой цели все же мотоблоки. Конечно же, роторный плуг можно агрегатировать и с такой маломощной техникой. Культиваторы этого типа чаще всего изначально идут в комплекте с мотоблоком. Но, конечно же, можно приобрести роторное оборудование и отдельно.

Мощность мотоблоков колеблется от 3.5 до 10 л. с. Исходя из этого показателя и стоит выбирать роторный культиватор. Универсальных плугов этого типа, предназначенных для всех моделей мотоблоков, на рынке, к сожалению, практически не существует. Поэтому приобретать, скорее всего, придется б/у модель из комплекта мотоблока той же марки.

Устройство и работа плуга

Основными рабочими органами плуга являются нож, предплужник и корпус. Если более подробно рассматривать устройство и работа плуга то можно добавить что иногда на плуге устанавливают углосним и почвоуглубитель. Вспомогательными органами плуга являются рама с навесным или прицепным устройством, механизмы заглубляющие и выглубляющие корпуса, опорные колёса.

Качество работы плуга зависит от формы корпуса (рабочей поверхности)образованной отвалом и лемехом.

Устройство корпуса:

• полевая доска
• боковины с пяткой
• отвал
• стойка
• лемех

Процесс работы заключается в подрезании части почвы снизу, поднятия его и направления на отвал. Отвал, в сторону сдвигая пласт, крошит его частично и переворачивает сбрасывая в борозду. Пласт перемещается благодаря форме лемешно-отвальной поверхности, при лемехе и отвале установленным под наклоном к стенке борозды и дну.

Плужные корпуса различаются по форме рабочей поверхности на

• культурные
• цилиндрические рухадловые
• винтовые
• полу винтовые
• универсальные

Наиболее распространенными являются полу винтовые и культурные корпуса. Хорошее крошение и оборачивание пласта обеспечивают корпуса с культурной поверхностью. Такие корпуса используются для вспашки залежных и целинных земель, старопахотных почв.

Однако в случае залежных и целинных земель, более эффективны полувинтовые корпуса, они лучше оборачивают задернелый пласт, поскольку у этого типа отвала крыло более загнуто в сторону пласта который оборачивается. Когда плуг движется, при давлении почвы на корпуса, из за её бокового давления плуг стремится сместиться в сторону напаханной части поля.

Против этого, к каждому корпусу, к нижней части стойки, прикрепляют полевую доску, увеличивающую опорную поверхность плуга, что в свою очередь препятствует смещению плуга. Плуг для безотвальной вспашки поднимает подрезанный лемехом пласт и затем он поступает на уширитель. При этом происходит крошение пласта и рыхление почвы.

Виды плуга и их характеристики

Производители выпускают несколько видов данного оборудования – роторный, дисковый и отвальный

Опытные аграрии рекомендуют обратить внимание на двухкорпусный и трехкорпусный плуг, которые имеют два и три лемеха. Обработку небольших участков можно осуществлять при помощи однокорпусного устройства, который состоит из одного лемеха

По способу вспашки можно выделить следующие типы оборудования:

• бороздные;
• безбороздные (ровная вспашка);
• гребневые.

По типу фиксации различают несколько видов плуга.

• Навесной – инструмент, который фиксируется к трактору с помощью одноточечной навески. Число корпусов соответствует типу модели трактора. Достоинства – небольшая масса и простота конструкции, малый радиус поворотов. Недостатки – невозможность использовать для мини-трактора оборудования с большим числом корпусов.
• Полунавесной – оборудование, в котором используются не только специальные крепления, но и навесные колеса. Для тракторов, которые имеют тяговую мощность до 3 тонн, подойдут 6-корпусные плуги, а для механизмов с мощностью 5 тонн можно применять 12-корпусное навесное оборудование. Достоинства – высокая скорость выполнения работ. Недостаток – наличие большого радиуса разворота, сложность конструкции и монтаж вспомогательных деталей.

• Прицепной – непопулярное приспособление, для передвижения которого используют только специальные колеса. Достоинства – получение ровной и однородной пахоты. Недостатки – большой радиус разворота, невозможность использовать на небольших приусадебных участках.
• Конский – устаревший вид оборудования, который используется только в единичных фермерских хозяйствах. Достоинства – возможность обработки плодородной почвы на труднодоступных участках.

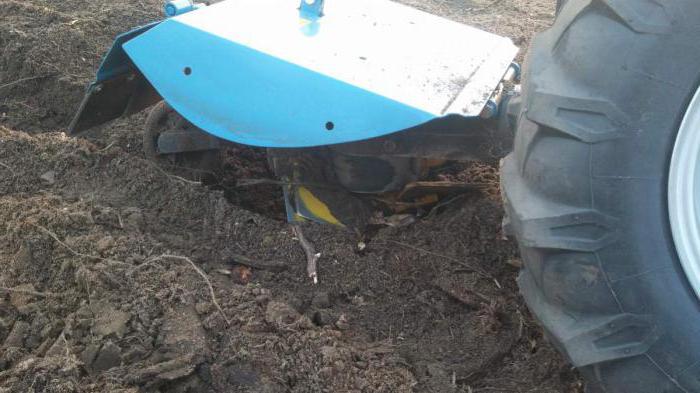

Роторный

Роторное устройство является одной из последних разработок производителей и состоит из подвижного вала с несколькими лемехами. Данный плуг имеет высокую скорость и качество обработки почвы. Главное условие – направление устройства строго по ровной линии. Данная конструкция является незаменимой при посадке картофеля и других корнеплодов. Производители выпускают следующие типы данного оборудования:

• барабанные – имеют жесткие, пружинистые или смешанные толкатели;
• лопастные – состоят из подвижного диска, на котором зафиксирована одна или две пары лопастей;
• лопаточные – состоят из закрепленных лопаток на подвижном роторе;
• шнековые – имеют рабочий винт, который бывает однозаходный или многозаходный.

Лемешно-отвальный

Оборотный (перекидной) плуг изготовлен в виде клиньев, которые установлены под определенным углом. После вспашки образуется кривой отвал с мелкими кусками грунта. Главная особенность – осуществление разворота в конце борозды не трактора, а только плуга. Данные механизмы могут иметь один или два корпуса. Регулировку глубины борозды можно проводить с помощью опорного колеса.

Дисковый

Дисковое навесное оборудование имеет форму сферического диска, который вращается на подшипниках. С помощью активной острой рабочей поверхности диска устройство легко разрезает любой вид почвы. Фермеры используют данный плуг для обработки участков, которые имею тяжелый, глинистый и влажный грунт. Главной особенностью данной модели является сохранение целостности рабочей поверхности режущего элемента в случае попадания его на каменный или металлический предмет. Мощность двигателя на используемом тракторе не должна быть меньше 18 л. с

Особое внимание необходимо уделить универсальному поворотному плугу, который имеет ручной поворотный механизм на стандартной сцепке. Чизельный механизм выполняет безотвальное рыхление грунта

Конструкция плуга имеет такие три плоскости, как:

• нижняя горизонтальная;
• боковая вертикальная;
• передний отвал.

Схема плуга. Схемы разных плугов и их назначения

Стандартный плуг способен пахать землю на глубину 18-35 см. Есть гладкий способ вспахивания лемешными плугами, но для лучшего разрезания и дробления пласта, на плуг могут крепить право отталкивающие корпуса, формируя свально-развальный тип вспахивания.

Тогда при малейшем отклонении в сторону от заданного направления, отвал дробит землю на мелкие кусочки. Стандартный плуг (схема плуга) состоит из рамы, ножа, предплужника, механизма сцепления с трактором, а также корпуса . Плуг может иметь опорные колеса. Их может быть несколько, или один. Зависит от конструкции определенного плуга. Корпус, в свою очередь, это совокупность лемеха, отвала и полевого колеса. Схему стандартного плуга вы можете увидеть ниже:

Итак перед вами полная схема плуга:

1. — предплужник,
2. — корпус плуга,
3.  — рама,
4. — нож плуга,
5. — опорное колесо,
6. — винт регулировки опорного колеса,
7. — механизм сцепления с трактором.

Определим принцип сцепки плуга с трактором. По этому критерию можно распределить навесные, полунавесные и прицепные плуги.

Плуги по принципу сцепки

Навесные плуги характерны тем, что плуг крепится к трактору при помощи крепления навесного механизма плуга к такому же механизму на тракторе.

Прицепные плуги крепятся к трактору через прицепную серьгу.

Автосцепление плуга с трактором образуется благодаря работе замка и рамки. Замок надежно закреплен, а рамка фиксируется пальцем к нижним рычагам тракторного навеса, и щекой к верхней тяге.

Крепление плуга к трактору

При эксплуатации и рамка и замок поддерживаются собачкой, которая через трос связана с кабиной водителя. Таким образом тракторист может отсоединить сцепление прямо из кабины. В навеску входят две встречные стойки и раскос. Они соединяются между собой одним болтом.

Стойки присоединяются к кронштейнам. Кронштейны крепятся к раме плуга болтами. Прицепные плуги характерны наличием трех колес в их конструкции.

1. Бороздное колесо — переднее, размещается поближе к переднему корпусу на дистанции 3-4 см от стенки борозды. При этом колесо не должно мешать отбросу почвы.

2. Полевое — второе колесо, оно следует за бороздным. Заднее — самое последнее. На каждое колесо приходится около 30% всего плужного веса. Полунавесные плуги имеют два колеса. Это полевое колесо и бороздное, которое расположено сзади.

Схема навесного крепления плуга

1.  — замок,
2. — раскос,
3. — рукоятка плуга,
4. — шейка,
5. — палец,
6. — рамка,
7. — собачка крепления,
8. — палец,
9. — стойка плуга,
10. — болт,
11. — раскос плуга,
12. — кронштейн

Трехъярусный плуг

Итак, поговорим о трехъярусных плугах. Они самые популярные в народе, так как при желании легко можно приспособить трехъярусный плуг для двухъярусной вспашки. Когда мы хотим оставить верхний слой обработанной нами почвы сверху, а второй и третий слои перемешать между собой, нам нужно снять задний корпус, на передний установить удлиненный отвал, а средний корпус ставим на главную балку за первым корпусом.

Когда верхний слой почвы замусорен, перебрасываем его на дно борозды: передний корпус с культурным отвалом ставим вместо заднего, а средний корпус ставим на место выносной балки. Внизу вы можете видеть схему трехкорпусного плуга. Для вас как вариант ниже показана схема плуга ПТН 40:

схема плуга ПТН 40

1.  — передний корпус,
2. — основной средний корпус,
3. — задний корпус,
4. — балка рамы (основная),
5. — балка для борон,
6. — подвеска,
7. — опорное колесо,
8. — выносная балка,
9. — черенковый нож,
10. — палец подвески

Схема плуга с гидропневматическим предохранителем

Ранее мы рассматривали стандартные плуги для обработки мягкой почвы. Плуг для обработки каменистой почвы оборудуют гидропневматическим предохранителем.

1.  — гидроцилиндр,
2. — маслопровод,
3. — манометр,
4. — гидропневматический аккумулятор,
5. — газовая камера,
6. — поршень предохранителя,
7. — вентиль, 8 — обратный клапан,
8. — рама плуга,
9. — опорное колесо плуга,
10. — корпус плуга

Такая повышенная устойчивость к труднопахотным почвам объясняется активным взаимодействием гидропневматического аккумулятора плуга с гидравлической системой трактора.

Когда плуг наскакивает на камень, корпус плуга поднимается, перемещая плунжер цилиндра, а цилиндр при движении выталкивает масло в аккумулятор, снабжая его энергией. Потом корпус возвращается в свое нормальное состояние, а его грядиль снова упирается в раму.

Схема конного плуга

Также, для легких земель подходит технических наворотов — конный плуг. Вам показан плуг марки ПВ-23. Это висячий плуг, что означает, у него только одно малозначимое опорное колесо. Оно практически на него не опирается, поэтому оператору нужно поддерживать его руками.

1.  — нож черенковый,
2. — лемех,
3. — отвал,
4. — полевая доска,
5. — рукоятка
6. — грядиль,
7. — регулятор глубины вспашки,
8. — регулятор ширины охвата,
9. — упряжной крюк,
10. — колесо и поддерживающая стойка плуга.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Общее описание

В сравнении с оборотным или дисковым, роторный плуг имеет несколько более сложную конструкцию. Подвижные лемехи на оси в таком оборудовании закрепляются посредством валов. По принципу работы роторные плуги можно сравнить с обычными культиваторами. Вспашка земли при их использовании производится за счет поворота оси. При этом два лемеха обычно отвечают собственно за обработку почвы, а еще два — за ее разрыхление. При развороте лопатки меняются местами. После применения роторного плуга отсутствует необходимость в использовании разрыхляющей фрезы.

Функционирует такое оборудование быстрее оборотного. В результате при его использовании сельскохозяйственная техника (даже на сложных почвах) передвигается более оперативно, что позволяет экономить время на вспашку.
