Как делается перегородка в бане из кирпича?

Отделка стены

В состав подобной обшивки входят металлические листы, а также теплоизоляционный слой из негорючих утеплителей. Первым делом монтируется слой теплоизоляции, затем на него крепятся металлические листы, поверхность которых тщательно отполирована.

В этом случае именно теплоизолирущий слой позволяет обшивке отражать тепловую энергию, тем самым существенно снижая уровень нагрева банных перекрытий. Также следует отметить и светоотражатель, который смягчает поступающий от печи жар, делая его более подходящим для организма человека.

В качестве утеплителя можно использовать:

1. Картонные плитки для бани на стену с печкой, в состав которых входит базальтовое волокно. Великолепный материал, изолирующих банное помещение как от потери тепла, так и от проникновения посторонних звуков. Не поддается влиянию чрезмерно высоких температур, не гниет;
2. Минеритовые панели. Данный материал на сегодняшний день довольно быстро набирает популярность, благодаря своей негорючести и устойчивости к высоким температурам;
3. Базальтовая вата. Представитель экологически чистых и безопасных для организма человека материалов. Негорюч, устойчив к повышенным температурам, однако слишком гигроскопичен;
4. Картонные плиты, в состав которых входит асбест. Данный материал обладает прекрасными теплоизолирующими свойствами, не поддается механическому воздействию, а также влиянию повышенных температур. Из-за асбеста в составе его нельзя отнести к высоко экологичным.

Крепятся утеплители посредством керамических втулок. В случае, если соблюдено минимальное расстояние от поверхности обшивки до печи, рекомендуем монтировать двойной слой утеплителя.

Облицовочная обшивка

Для того, чтобы обезопасить банную печь, при этом не нарушая общую стилистическую составляющую, очень часто используют облицовочную обшивку.

Для данных работ наиболее популярными считаются следующие материалы:

Плиточный терракот. Изготавливается он из глины, которая впоследствии обжигается в специальной печи. Данный материал зарекомендовал себя невероятно износостойким, долговечным, а также устойчивым к различным механическим воздействиям, в том числе влиянию высоких топитемператур. Производители терракота выпускают как матовые, так и глазурованные варианты;
Плиточный клинкер. Также изготавливается на глиняной основе и отличается своей износостойкостью. Следует отметить, что по внешним характеристикам он довольно сильно похож на декоративный кирпич;
Плиточные изразцы. Высокодекоративный материал, поскольку поверхность плитки покрывается различными узорами, рисунками, принтами;
Талькохлорит. Экологически чистая горная порода. Имеет натуральный оттенок серого или зеленого, отличается повышенной устойчивостью к ударам и иным механическим воздействиям

Талькохлорит прекрасно переносит постоянное воздействие повышенных температур, при этом совершенно негигроскопичен, что так важно для парного помещения;
Плиты из керамогранита в бане около печки. Данный материал не поддается воздействию повышенных температур, негорючий, износостойкий

Неоспоримым преимуществом керамогранита является его фактурная поверхность, которая в точности имитирует внешний вид различных драгоценных камней, а также других отделочных материалов – кирпича, дерева, каменной кладки.

Важно! Монтируется данная облицовка поверх заранее обустроенной теплоизолирующей основы. Для крепления используются растворы, обладающие устойчивостью к повышенным температурам.. Как обложить печку в бане плиткой и другими вышеперечисленными материалами? Выглядеть готовая облицовочная обшивка будет следующим образом:

Как обложить печку в бане плиткой и другими вышеперечисленными материалами? Выглядеть готовая облицовочная обшивка будет следующим образом:

1. Деревянные стены;
2. Технический зазор, размером в 3 сантиметра;
3. Теплоизолирующая основа из негорючих материалов;
4. Материал для облицовки.

Система огнезащиты в перегородке

Для достижения максимальной эффективности отопления в бане печь целесообразно размещать в перегородке. В этом случае она будет греть перегородку, а не наружную стену или угол, что намного рациональнее и выгоднее, так как дрова или газ будут хорошо экономиться.

Перегородка в бане возле печки должна быть хорошо защищена. Для этого подходят все те же методы, что и при обычном размещении печи. Все вышеописанные приемы (кирпич, плитка, металл) вы можете использовать как для наружной стены, так и для перегородки.

Перегородка из кирпича в бане у печки будет самым удобным вариантом. Надо отметить, что кирпичные перегородки часто бывают и в деревянной бане. В основном их там делают по соображениям дизайна из-за красивого облицовочного кирпича, но вариант с печкой куда более функционален.

Получается высокоэффективная для отопления баня, перегородка-печь в ней расположена по центру строения и не теряет тепло. Портал вокруг печи в этом случае делается облегченным. Для его устройства уместно использовать тот же кирпич, что и для остальной перегородки. В этом случае вам не потребуется приобретать дополнительные материалы. Если дизайн требует — можно использовать и любой другой вариант.

Важно! Любая кирпичная перегородка в деревянной бане всегда требует отдельного надежного фундамента. Делать ее висячей недопустимо

Фундамент перегородки и печи удобно объединить.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа – камень или бетон – не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве – причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать – 25 см. Но сделайте полметра и не прогадаете. А по высоте – на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой – это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата – если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция “на грани”. Отметим также, что без прохождения через стену изоляция действительно может быть такой – лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем – не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Отделка стены

В состав подобной обшивки входят металлические листы, а также теплоизоляционный слой из негорючих утеплителей. Первым делом монтируется слой теплоизоляции, затем на него крепятся металлические листы, поверхность которых тщательно отполирована.

В этом случае именно теплоизолирущий слой позволяет обшивке отражать тепловую энергию, тем самым существенно снижая уровень нагрева банных перекрытий. Также следует отметить и светоотражатель, который смягчает поступающий от печи жар, делая его более подходящим для организма человека.

В качестве утеплителя можно использовать:

1. Картонные плитки для бани на стену с печкой, в состав которых входит базальтовое волокно. Великолепный материал, изолирующих банное помещение как от потери тепла, так и от проникновения посторонних звуков. Не поддается влиянию чрезмерно высоких температур, не гниет;
2. Минеритовые панели. Данный материал на сегодняшний день довольно быстро набирает популярность, благодаря своей негорючести и устойчивости к высоким температурам;
3. Базальтовая вата. Представитель экологически чистых и безопасных для организма человека материалов. Негорюч, устойчив к повышенным температурам, однако слишком гигроскопичен;
4. Картонные плиты, в состав которых входит асбест. Данный материал обладает прекрасными теплоизолирующими свойствами, не поддается механическому воздействию, а также влиянию повышенных температур. Из-за асбеста в составе его нельзя отнести к высоко экологичным.

Крепятся утеплители посредством керамических втулок. В случае, если соблюдено минимальное расстояние от поверхности обшивки до печи, рекомендуем монтировать двойной слой утеплителя.

Облицовочная обшивка

Для того, чтобы обезопасить банную печь, при этом не нарушая общую стилистическую составляющую, очень часто используют облицовочную обшивку.

Для данных работ наиболее популярными считаются следующие материалы:

Плиточный терракот. Изготавливается он из глины, которая впоследствии обжигается в специальной печи. Данный материал зарекомендовал себя невероятно износостойким, долговечным, а также устойчивым к различным механическим воздействиям, в том числе влиянию высоких топитемператур. Производители терракота выпускают как матовые, так и глазурованные варианты;
Плиточный клинкер. Также изготавливается на глиняной основе и отличается своей износостойкостью. Следует отметить, что по внешним характеристикам он довольно сильно похож на декоративный кирпич;
Плиточные изразцы. Высокодекоративный материал, поскольку поверхность плитки покрывается различными узорами, рисунками, принтами;
Талькохлорит. Экологически чистая горная порода. Имеет натуральный оттенок серого или зеленого, отличается повышенной устойчивостью к ударам и иным механическим воздействиям

Талькохлорит прекрасно переносит постоянное воздействие повышенных температур, при этом совершенно негигроскопичен, что так важно для парного помещения;
Плиты из керамогранита в бане около печки. Данный материал не поддается воздействию повышенных температур, негорючий, износостойкий

Неоспоримым преимуществом керамогранита является его фактурная поверхность, которая в точности имитирует внешний вид различных драгоценных камней, а также других отделочных материалов – кирпича, дерева, каменной кладки.

Важно! Монтируется данная облицовка поверх заранее обустроенной теплоизолирующей основы. Для крепления используются растворы, обладающие устойчивостью к повышенным температурам

Как обложить печку в бане плиткой и другими вышеперечисленными материалами? Выглядеть готовая облицовочная обшивка будет следующим образом:

1. Деревянные стены;
2. Технический зазор, размером в 3 сантиметра;
3. Теплоизолирующая основа из негорючих материалов;
4. Материал для облицовки.

Преимущества кирпича

Это решение можно видеть почти в любой бане. Кирпичная отделка предохраняет стену от перегрева. Очень часто эту защиту делают еще более мощной и распространяют на пол. Отделка печи в бане кирпичом выполняет одновременно защитную и декоративную функцию. Для нее берется тот же сорт кирпича, что и для остальной печи, или дополнительно приобретается другой облицовочный кирпич, необходимого внешнего вида.

Правила кирпичной кладки для стен, печи и защитного портала вокруг печи — общие.

Необходимо строгое соблюдение уровней рядов, аккуратные и тонкие швы.

На стенах и в печи кирпич укладывается с перекрытием швов. Если портал выкладывается в один слой, то соблюдать это требование совсем необязательно. Именно поэтому часто можно видеть защитные порталы, где кирпичи уложены друг на друга стопкой.

Горизонтальный ряд проверяется по уровню. Обкладка кирпичом стены — по отвесу. Для угловой печи кирпичом выкладываются три плоскости, две на стенах и одна на полу.

Внимание! Более прочным вариантом будет их укладка в одни слой с паркетным рисунком или по обычной схеме, как для стены «вполкирпича».

Для печи у стены — только две, из которых одна расположена на полу, а вторая — на одной стене. Кирпич, даже если он положен в один слой, обладает хорошей теплоизолирующей способностью. Его кладка ведется прямо по деревянным стенам и полу без других огнезащитных утеплителей.

Горизонтальную часть портала целесообразно выкладывать в один ряд между фундаментом печи и последующей кладкой рядом. Этого совета нужно придерживаться только с кирпичными банными печами. Для металлических он не подходит.

Важно! При отделке керамической плиткой, декоративной штукатуркой или стальными листами применение дополнительных теплоизоляционных материалов обязательно.

В банях чаще всего используют толстый огнеупорный картон, минерит или базальтовую вату. Также есть базальтовый картон и другие материалы, которые являются разновидностью предыдущих. Наиболее предпочтителен минерит. Это готовые плиты, специально разработанные для тепловой защиты в помещениях вокруг печей.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

• По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
• По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
• По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
• С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Материалы и инструменты, необходимые для работы

• монолитные (полностью состоящие из цемента);
• кирпичные (из кирпичей разных сортов).

Материал стоит тщательно, с учетом его качества. Ведь от выбранного компонента зависит эффективность отопления и долговечность конструкции.

Основная работа, которую придется выполнить при строительстве, — кирпичная кладка и выравнивание цемента по сторонам сооружения.

Чтобы начать изготовление устройства, необходимо иметь в наличии некоторые инструменты.

Перед началом работы нужно приготовить все необходимое.

• Мастерок для выравнивания стенок.
• Молоток для укладывания кирпичей на одном уровне.
• Уровень для замера и сохранения равных углов и сторон рамки.
• Рулетка для замеров и проведения расчётов.
• Кирпич. Для выполнения работы следует воспользоваться стандартными кирпичами. Можно использовать как полнотелый, так и шамотный кирпич.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

• Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
• Размечаем и заливаем фундамент под установку;
• Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
• Выкладываем кирпичом проем и экран, устанавливаем печь;
• Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

 Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

• Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
• Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
• Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

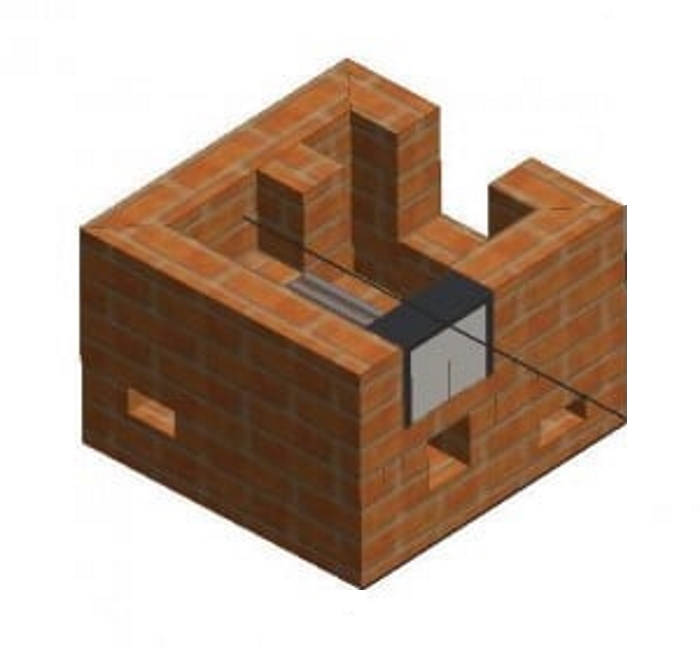

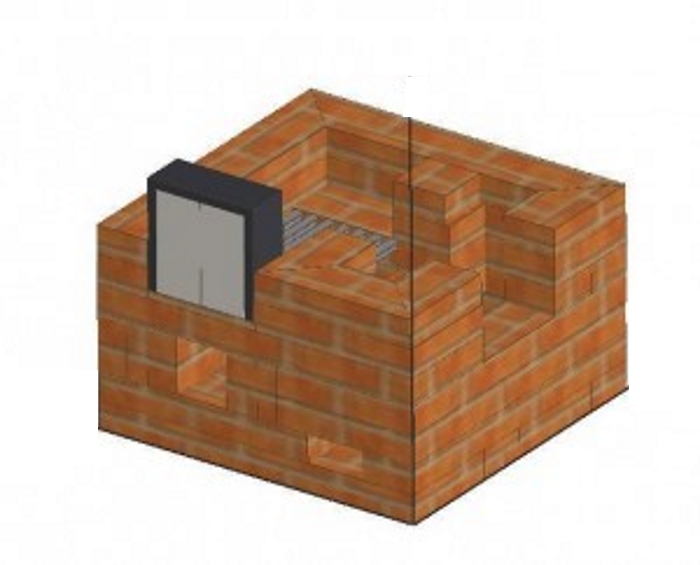

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

• Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
• Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
• На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
• Поверх пятого ряда укладываются стальные уголки для колосника.
• После этого приступают к кладке топки.
• В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
• Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
• Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
• Продолжается укладывание внешнего кирпича.
• Дверки топки перекрываются.
• Устанавливается перегородка для дымохода.
• Монтируется бак для воды.
• На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
• Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
• Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Требования пожарной безопасности

Принимая решение, где будет стоять конструкция, важно учитывать:

• расстояние от печи до стен постройки;
• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласно СП 60.13330.2016 расстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

Фото: слева – вид сбоку, справа – сверху.

Приготовление раствора

Прежде чем отделать печь в парилке бани необходимо приготовить кладочный раствор. Для этого требуется подобрать оптимальное соотношение между глиной и песком. Сделать это можно замешав небольшую порцию и раскатать из него тонкий цилиндрик. Потом его складывают в колечко и смотрят на стенки. Если трещины не образовались, то раствор получился наивысшего качества.

Современные мастера для того чтобы отделать банную печь используют другой состав. В него входит портланд цемент, песок и плиточный клей. Все ингредиенты перемешивают и начинают работу. На данном составе кирпич держится достаточно крепко, что гарантирует долговечность кладки. Но находящийся в растворе цемент может оказывать негативное воздействие при нагреве. Так что выбор останется за хозяином бани.
