Как делается электрика без ошибок в каркасном доме: советы от электрика

Особенности ввода энергии в дом

Предусматривается несколько этапов работ. После составления схемы и укладки проводов, выполняется ответвление от основной магистральной линии на коттедж. Это делается через:

1. Подключение к магистрали под землей;2. Подключение дома по воздуху.

Выбор кабеля (трехжильный или пятижильный) осуществляется исходя из количества фаз – однофазное или трехфазное напряжение. Для учета энергопотребления на месте ввода электричества в каркасник или снаружи в защищённом от внешних воздействий ящике устанавливается электросчетчик.

Щиток распределения

Через него заводится в дом основной кабель, который после подключается к входному автомату. Мощность вводного кабеля должна соответствовать параметрам того автомата, который установлен сразу после счетчика.

Для коттеджей, возведенных по каркасной технологии, рекомендуется выбирать пластиковые распределительные щитки, которые позволят избежать дополнительных работ по его заземлению.

При выборе подходящего места расположения для монтажа оборудования, необходимо предусмотреть доступ к ящику с прибором, на случай внезапных поломок и иных чрезвычайных ситуаций.

Внутренняя разводка

Есть два способа внутренней разводки в каркасном здании, один из них – открытый, другой – закрытый. Наружная прокладка кабеля чаще применяется в нашей стране. На Западе более популярна электрика, скрытая в утеплителе.

Открытый способ применим только после завершения строительных работ. Такая проводка может меняться в процессе эксплуатации дома, принимать новые подключения или изменения в конструкции сети. Недостаток такого способа в менее эстетическом виде, чем у закрытой разводки. Также, у неё высок уровень травмо- и пожароопасности.

Скрытая разводка выполняется до монтажа наружной обшивки. Никакого влияния на дизайн интерьера данный вид проводки не оказывает. Она надёжна, огнестойка и долговечна.

РАСЧЕТ СЕЧЕНИЯ КАБЕЛЕЙ

Зачем производить расчет сечения кабелей?

С одной стороны, если взять кабель недостаточной площади сечения, то при подключении мощного электрооборудования он гарантировано перегреется и станет причиной пожара. С другой стороны, стоимость кабельной продукции напрямую зависит от количества используемого металла – толщины проводника.

Подбор сечения производится по таблицам ПУЭ по суммарной мощности или номинальной силе тока.

Расчет по силе тока более точный, так как учитывает больше факторов.

Производится по формуле: I=(P×K)/(U×cosφ), где

• P – суммарная потребляемая мощность (Вт);
• K = 0,75, коэффициент одновременного использования электрооборудования;
• U – 220 Вольт;
• cosφ для бытового электрооборудования принимается за 1.

По правилам следует принимать во внимание длину кабеля и способ прокладки – в гофре, под слоем штукатурки, открытым способом. Однако на практике распределительный электро щиток квартиры находится на столь близком расстоянии от кухни, что величиной потерь напряжения можно пренебречь.

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

Чаще всего электрики используют следующие типы проводов для подключения различных групп электроприборов:

• 3×1,5мм2 – для освещения, суммарной мощностью не более 4 кВт. Номинал защитного автомата 10А (2,3кВт);
• 3×2,5 мм2 – для розеток маломощного потребления, суммарно до 5,9 кВт. Номинал защитного автомата 16А (3,6кВт);
• 3×6 мм2 – для мощных приборов потребления (бойлер, электроплита) с максимальным показателем 10 кВт; Номинал защитного автомата 32А (7,3кВт).

РАЗРАБОТКА СХЕМЫ ПОДКЛЮЧЕНИЯ

Создавая индивидуальную схему разводки и расположения розеток и выключателей, необходимо руководствоваться правилами разделения линий электроснабжения:

• осветительная;
• для обогрева (теплый пол);
• розеточный блок для маломощного, периодически использующегося оборудования (миксер, кухонный комбайн, тостер и т.п.). Как правило, располагается на высоте 1-1,2 м, врезается в кухонный фартук;
• розеточный блок для маломощного постоянно использующегося оборудования (вытяжка, холодильник). Могут быть использованы двойные розетки, расположенные в труднодоступном месте;
• отдельные ветви для подключения мощной бытовой техники.

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

1. Болгарку (угловая шлифовальная машина).
2. Перфоратор (им делают сквозные отверстия, монтажные пазы).
3. Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
4. Съемник изоляции (чтобы зачищать концы проводов, кабелей).
5. Клещи (обжимают провода).
6. Нож для проводов.
7. Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

Скрытая электропроводка в доме каркасного типа

Перед пароизоляцией

Прокладка коммуникаций в толще каркасных стена отличается большей трудоёмкостью. Но у нее есть один важный плюс – почти все элементы электросети находятся за обшивкой, и потому не бросаются в глаза

Так что, если вам важно сохранение красоты интерьера – выбирайте этот вариант

Монтировать проводку скрытым способом можно по двум схемам. Первая предусматривает укладку проводов (в гофре или без нее) в слое контртеплоизоялции, который расположен внутри помещения перед пароизоляционной мембраной. Если такой слой есть — то его толщина обычно достаточна для:

• Прокладки проводов.
• Установки встроенных подрозетников, выключателей и распаечных коробок.

Плюсом этой технологии будет сохранение целостности стоек каркаса, а также отсутствие перфорации пароизоляционной мембраны.

За пароизоляцией

Если же контрутепления нет, т.е. обшивка находится сразу за пароизоляционным слоем (9с минимальным зазором), то провода протягиваются в толще утеплителя:

• Сначала по маршруту прокладки в стойках сверлятся отверстия, диаметр которых позволяет протянуть гофру или кабель в оболочке.
• По отверстиям прокладывается трасса из гофротруб или сам провод.
• На местах установки выключателей, светильников или розеток делаются петли свободного провода.

Финальная часть работ – монтаж самих розеток и выключателей с подключением их к проводам в толще стен – выполняется после обшивки каркаса поверх утепления и пароизоляции.

Этот способ скрытой прокладки проводов более трудоемкий. Кроме того, он предполагает сверление стоек деревянного каркаса, а это снижает их несущую способность.

Заземление как обязательный этап монтажа

Электроприборы в доме должны быть заземлены:

• Для заземления в распределительном щитке монтируется отдельная шина, к которой присоединяются все заземляющие проводники.
• На участке возле дома монтируется контур заземления. Он представляет собой сварной треугольник со стороной не менее метра, с металлическими штырями и уголками, приваренными по углам. Длина заземляющих элементов должна достигать 3 м.
• При монтаже контура начала в треугольную траншею глубиной от 30-50 см вбиваются стержни, которые затем соединяются металлическими полосами с помощью сварки или болтового крепежа.
• К одному из углов заземляющего контура болтом с гайкой крепится проводник. Он заводится в дом и соединяется с шиной заземления в распределительном щитке.

Для повышения надежности заземления каркасного дома вместо кустарной конструкции можно использовать специальный заземляющий набор из омедненных проводников. Такие приспособления и служат дольше, и со своей основной функцией – отведением заряда в землю -справляются эффективнее.

Тестирование и введение в эксплуатацию

• Проверка сопротивления всех контуров.
• Проверка качества заземления.
• Тестирование сопротивления изоляции.
• Контрольные мероприятия по срабатыванию автоматов/УЗО.

Документ, который будет выдан после проверки электросети каркасного дома, почти гарантированно понадобится при установке, регистрации и пломбировке электросчетчика.

Электрика в каркасном доме будет безопасной и надежной только в том случае, если при ее установке будут использованы правильно подобранные материалы и комплектующие

Также очень важно проектирование электросети с учетом мощности приборов-потребителей и их расположения в здании – потому к работе над электрикой стоит привлекать квалифицированных специалистов с опытом работы на таких объектах

Метки:

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Особенности проведения электропроводки в каркасных домах

Каркасные дома характеризуются многочисленными преимуществами, однако имеют ряд специфических свойств, которые влияют на процесс электрификации. Основной нюанс — использование горючих строительных материалов при обустройстве стен и перекрытий. Дерево покрывается специальными веществами, антипиренами, снижающими риск возгорания и выделения токсичных веществ, но достаточной такую защиту назвать нельзя. Малейшая искра или существенный скачок температуры может стать причиной воспламенения.

В каркасном доме монтаж проводов осуществляется по горючему основанию

Другой негативный момент — низкая толщина и малая прочность несущих поверхностей. Будет сложно зафиксировать линии электропередач на тонких листах фанеры или гипсокартоне. Именно такие стройматериалы в основном применяют для внутренней отделки помещений.

Есть несколько способов прокладки кабеля. В зависимости от конкретного решения нужно следовать определенному порядку. Монтировать электрические провода можно перед установкой несущих частей здания или после завершения внутренней отделки.

Организация скрытой проводки при сооружении каркаса

Распределительный щиток

Наружный провод разрешается подводить только к распределительному щиту. У него нет заземляющей жилы. У контура электропроводки он должен быть обязательно. В электрощите монтируют:

• УЗО (устройства защитного отключения, разрывающее цепь при пиковой нагрузке) на каждую из линий;
• автоматы (индивидуальные рубильники с предохранителями определенного ампеража), допускается подключение двух линий (например, комнаты и коридора) на один автомат.

Для мощной плиты, бойлера, котла прокладывают дополнительную линию, на ней устанавливают УЗО и автомат. Электропровод заземления выводится на любую железную опору, столб, чугунную ванну, бочку и тому подобное. Вкапывать специальный заземляющий контур необязательно.

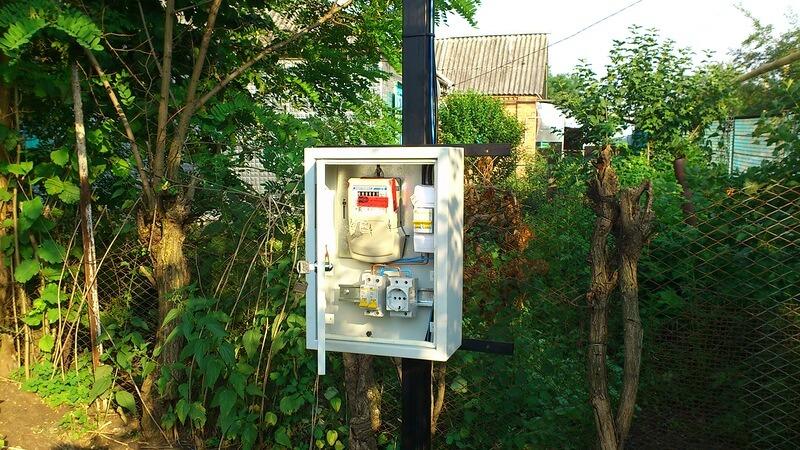

Входной распределительный щиток.

Монтаж в доме

Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.

Перед монтажом проводки следует разметить местоположение электроприборов

Порядок действий

Электропроводка в каркасном доме монтируется в несколько шагов:

1. Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.
2. Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
3. Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
4. По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
5. Устанавливаются и подключаются выключатели с розетками.
6. Производится проверка сопротивления изоляции и работоспособности системы.

Выбирая провода и конструкции особое внимание уделите пожарной безопасности

Варианты соединения кабелей

Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.

Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.

Заземление

Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите

А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.

Схема расположения заземления в частном доме

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.

Монтаж кабеля в слое утеплителя

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Правильная электропроводка в деревянном доме

Вариация монтажа электропроводки в деревянном строении

Электропроводка в объектах, построенных из древесины, должна соответствовать условиям эксплуатации: выдерживать мощность подключённых устройств, а в случае возгорания препятствовать распространению огня, то есть быть не горючей. Кроме того, укладка проводов должны вестись согласно правилам СП и ПУЭ.

Каковы базовые принципы монтажа электропроводки в деревянном доме

Основные принципы установки электропроводки:

• кабель подбирается согласно назначению, мощности подключённых устройств потребителей, минимального количества жил;
• кабели должны соответствовать ГОСТ, так как именно он гарантирует соответствие технических характеристик;
• в целях повышения электробезопасности рекомендуется разбивать общую схему подключения на группы, они позволят исключить превышение допустимых норм потребления мощности электроприборами;
• мощность должна быть равномерно распределена между всеми точками подключения, то есть отдельные группы не должны работать в режиме перегрузок;
• на каждую группу проводки нужно устанавливать качественные УЗО.

Как проложить кабель в деревянном доме

Существует несколько вариаций укладки кабеля

Кабель в доме прокладывается следующими способами:

1. открытым;
2. закрытым;
3. внутри строительных коммуникаций.

Открытый метод реализуется путём укладки проводов по специально установленным наружным изоляторам. При этом провод не контактирует с древесиной, за счёт чего обеспечивается высокий уровень пожаробезопасности. Крепление к изоляторам выполняется при помощи обматывания двух жил провода вокруг них. В результате обслуживание электрокабелей существенно упрощается за счёт обеспечения доступа к нему в любом нужном месте. Однако уложенная наружная проводка смотрится весьма неэстетично.

Закрытый способ подразумевает полностью скрытую укладку внутри стенового материала. Кабель полностью скрыт, поэтому внутри помещений можно создавать уникальный дизайн и не беспокоиться по поводу видимости электрокоммуникаций снаружи стен или потолков. Однако в таком случае трудно отследить и своевременно выявить все проблемы с проводкой. При коротком замыкании придётся искать место его возникновения и нарушать отделку стен.

Укладка кабеля внутри строительных коммуникаций предполагает использование коробов или гофрированных трубок. Это промежуточное звено между открытым и закрытым способами, так как с одной стороны обеспечивается доступ к кабелям, а с другой — имеется эстетичный вид. Прокладка внутри коммуникаций является наиболее предпочтительным методом с точки зрения электробезопасности, возможностей обслуживания и эстетичности вида.

Таблица 1. Подбор способов укладки электропроводки в соответствии с требованиями пожаробезопасности.

Тип проводов	Открытая укладка	Скрытая укладка
Без защиты, с изоляцией из сгораемых материалов	Монтаж на изоляторы с применением несгораемой прослойки	С подкладыванием несгораемых слоёв и наружным оштукатуриванием либо с круговой защитой трудносгораемыми материалами или оболочкой
Защищённые кабели в оболочке из несгораемых или трудносгораемых материалов	Непосредственно вплотную к деревянным стенкам	С прослойкой из несгораемых материалов
Защищённые и незащищённые провода в оболочке из трудносгораемых материалов	В коробах и трубах из трудносгораемых материалов	В несгораемых трубах и коробах с прокладкой несгораемой прослойки и оштукатуриванием.
