Самодельный радиатор. варианты регистров. расчет мощности подготовка и процесс изготовления

Варианты обогрева

Трубы, радиаторы отопления частного дома можно установить такого рода.

• Традиционные производственные радиаторы – алюминиевые, чугунные, биметаллические, даже медные. При этом трубопровод может быть полипропиленовый, металлопластиковый и так далее. В этом случае работа сводится к сборке всех элементов в одну конструкцию, что, кстати, совсем непросто.
• Отопление трубой без радиатора – часто практикуется в хозяйственных помещениях. Здесь главным отопительным элементом выступает собственно трубопровод. Обязательное условие – он должен быть металлический. Полипропиленовые или полиэтиленовые изделия не годятся.

Дело в том, что батарея нагревает комнату за счет теплового излучения. Носитель, нагретый до 75–95. С, отдает тепло металлической поверхности, а последняя – предметам и воздуху в комнате. Металл прекрасно проводит тепло и выполняет эту задачу. А вот полипропиленовая – нет, поскольку обладает низкой теплопроводностью и сохраняет температуру носителя. Труба подключения радиаторов отопления из этого материала прекрасно подходит для системы обогрева.

Отопитель своими руками – такой вариант годится для гаража или других хоз. построек. Как правило, исходным материалом выступает сталь. Подключение к системе возможно и через пластиковый трубопровод.

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

• труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
• стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
• водопроводная труба для пропускных каналов;
• два сгона диаметром 2,5 см;
• арматура для усиления жесткости;
• резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Технология строительства

Выделяют следующие этапы постройки поликарбонатной теплицы.

Подготовка материалов и инструмента

Из материалов будет необходимо:

• листы прозрачного сотового поликарбоната;
• оцинкованный профиль для стоек (42 или 50 мм);
• песок;
• щебень;
• цементно-песчаная смесь;
• доски, фанера, ДСП или ДВП.

Инструменты:

• электролобзик;
• шуроповерт;
• ножницы по металлу;
• строительный уровень и отвес;
• лопата.

Также будет необходим запас гвоздей для опалубки, саморезов для монтажа каркаса и навешивания панелей, а также соединителей листов поликарбоната.

Устройство фундамента

Мелкозаглубленный ленточный фундамент подготавливается следующим образом:

• на выбранном месте садового участка шнурами и колышками определяются границы теплицы;
• выкапывается траншея глубиной 20-30 см;
• на дно траншеи насыпается и трамбуется песчаная подушка толщиной порядка 10 см;
• по стенкам траншеи ставится и закрепляется опалубка;
• заливается смесь из раствора ЦПС и щебня.

В процессе заливки бетона необходимо сразу же вставить в него металлические уголки или отрезки труб. В дальнейшем они понадобятся для крепления каркаса теплицы к фундаменту. Положение этих стоек должно соответствовать условиям чертежа.

Монтаж каркаса

Собирается каркас теплицы в несколько шагов:

• по чертежам нарезаются отрезки оцинкованного профиля нужно длины;
• при помощи шуроповерта и саморезов собираются торцевые стенки парника;
• торцы винтами или сваркой крепятся к крепежным элементам фундамента;
• навешиваются горизонтальные балки и дополнительные вертикальные стоки каркаса. При этом рекомендуется использовать специальные крепежные элементы «паук», позволяющие надежно соединять оцинкованные профили без риска их деформации.

Навешивание сотового поликарбоната

Для этого потребуется выполнить следующее:

• по чертежу разрезать листы на элементы нужного размера. При этом можно использовать либо электролобзик, либо дисковую пилу. В последнем случае диск должен иметь зубья как можно меньшего размера;
• в местах крепления каркасу в поликарбонате высверливаются отверстия. Расстояние от отверстия до любого из краев листа не должно быть менее 40 мм;
• панель ставится на нужное место и фиксируется саморезами с термошайбами.

Направление ячеек в листе поликарбоната должно быть таким, чтобы была обеспечена возможность самопроизвольного стока конденсата.

Допускается применять обычные саморезы со шляпками увеличенного диаметра. Однако они не слишком плотно прилегают к поликарбонату, со временем могут стать причиной появления трещин в пластике, а также не отличаются особой эстетикой.

Термошайба удобна наличием широкой пластиковой шляпки с отверстием для самореза.

Под шляпку устанавливается дополнительная кольцевая прокладка, герметизирующая место крепежа. Поверх самореза защелкивается декоративная заглушка.

Оптимальное расстояние между точками крепления – 25-40 см.

Недопустимо применять чрезмерные усилия при монтаже листов сотового поликарбоната. При закручивании саморезов их также не стоит доворачивать до полного упора. Некоторый запас свободного хода между элементами обшивки теплицы позволит материалу без последствий деформироваться под действием терморасширения.

Соседние листы поликарбоната нуждаются в герметизации. Это исключит попадание влаги внутрь ячеек панели, что чревато снижением степени светопропускания и сокращением срока эксплуатации. Для герметизации используют специальные соединительные планки.

В углах теплицы стены соединяются пластиковым угловым профилем.

Pаканчивается строительство поликарбонатной теплицы своими руками установкой двери и дополнительных элементов, если таковые предусмотрены проектом. Дверь чаще всего изготавливается из отрезка поликарбоната, усиленного изнутри металлическим профилем.

Самостоятельное устройство теплицы из сотового поликарбоната на каркасе из металлического оцинкованного профиля – это разумный выбор для рачительного хозяина. За сравнительно небольшие деньги имеется возможность получить в распоряжение надежный, высокоэффективный и даже чисто внешне привлекательный садовый парник.

Надеемся, что наша информация будет вам полезна и теперь вы знаете чем теплицы профильные из поликарбоната удобны, как их собрать самостоятельно, какие материалы для этого требуются.

О том как своими руками изготовить различные виды теплиц и парников, читайте в статьях на нашем сайте: арочные, из поликарбоната, из оконных рам, односкатные пристенные, парники, парник под пленку, парник из поликарбоната, мини-парник, из ПВХ и полипропиленовых труб, из старых оконных рам, теплица-бабочка, «подснежник», зимний парник.

Особенности самодельных радиаторов из металлических труб: виды и характеристики

Бывалые мастера знают, что использование труб профильного и круглого сечения из углеродистой стали для изготовления отопительных приборов, имеет свою специфику. Поэтому изучение основных правил сборки самодельных регистров отопления поможет в будущем избавиться от ошибок, и сделать осознанный выбор параметров.

Конструкция кустарной отопительной батареи

Устройство подобных приборов представляет собой систему, которая состоит из горизонтальных или вертикальных трубопроводов, сообщающихся между собой перемычками. Гладкие трубы с круглым сечением используют для производства радиаторов отопления гораздо чаще, чем аналоги с прямоугольным или квадратным профилем. Однако возможны и комбинированные конструкции.

Без сомнения, наиболее удобными в работе считаются регистры из углеродистой стали. Значительно лучше по характеристикам выглядит вариант, выполненный из оцинкованной или нержавеющей стали. Но, во-первых, это дорого, а во-вторых – работать с таким материалом могут только опытные специалисты.

Самодельные отопительные приборы годятся как для однотрубных, так и для двухтрубных систем. Возможен их настенный и напольный монтаж. Простейший образец исполнения – полотенцесушитель в ванных комнатах. Кустарные регистры делят на два основных вида:

1. Секционные.
2. Змеевиковые.

Секционные регистры

Представляют из себя трубную конструкцию, где элементы большего калибра параллельны и заглушены на торцах, а трубки меньшего сечения служат соединяющими элементами. Для прочности допускается использование дополнительных перемычек.

Теплоноситель в такой батарее всегда движется с верхней емкости, затем по соединительным патрубкам он проходит на нижний ряд и так далее. Такая схема практически исключает ситуацию, когда радиаторы горячие, а в доме холодно.

Судя по практике применения, секционные регистры вполне себе справляются со своими задачами. Однако здесь не обошлось без ложки дегтя. Во время работы прибора избавиться от высокого гидравлического сопротивления не получится, причиной тому – разность диаметров труб и перемычек.

Змеевиковые регистры

Такие батареи выглядят, как S-образная конструкция, собранная из последовательно сваренных компонентов. Основное преимущество подобного решения – диаметр труб одинаков, а значит, гидравлическое сопротивление довольно низкое. По этой же причине змеевик эффективен, поскольку теплообмен осуществляется всей поверхностью самодельного радиатора.

Регистр, согнутый из цельного трубопроката, значительно надежней в плане эксплуатации, чем сварной. Но, к сожалению, аккуратно согнуть в домашних условиях стальную трубу диаметром 70-100 мм практически невозможно – в идеале необходим трубогиб, а в крайнем случае газовая горелка. Здесь на помощь приходят регистровые сборные конструкции.

Система отопления с S-образными радиаторами, собранными только из металлических труб, выделяется особой надежностью и прочностью, тем более, выполнить ее пошагово не так уж и сложно. По сравнению с секционными батареями, здесь значительно меньше сварных швов, а значит, и потенциальных источников протечки тоже.

Регистры такого вида выдерживают давление до 10кгс/м² и в состоянии работать с любыми теплоносителями: водой, маслом, антифризе и паре. Допустимое сечение труб, используемых в секциях, должно находиться в пределах 32-219 мм.

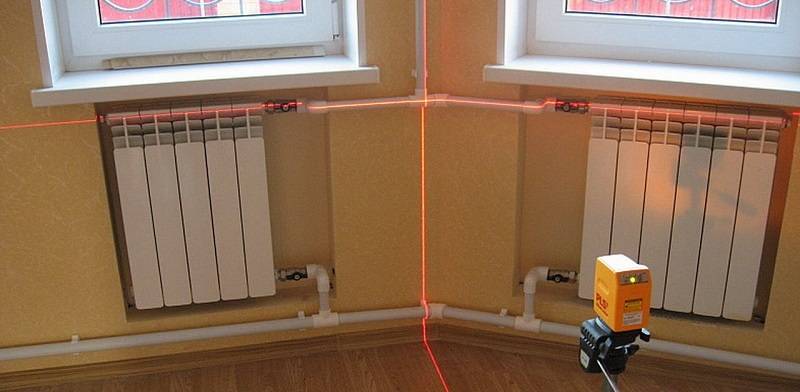

Монтаж батарей отопления своими руками

Чтобы рассчитать мощность радиаторов отопления, требуется учесть несколько факторов: общую массу теплоносителя и радиатора, площадь поверхности, которую занимает радиаторный элемент.

Мастера сайта сайт подготовили для Вас специальный калькулятор. Они также будут нагреваться и отдавать тепло.

Благодаря им улучшится конвекция. Эти пластины можно вырезать из металлического листа толщиной, равной 1,,0 мм.

Их особенности должны быть такими:. Такие пластины прикладывают к батарее и приваривают. Что касается их количества, то чем больше, тем лучше, ведь тем больше становится теплоотдача. Подбор батареи отопления по площади квартиры Насколько должны нагреваться батареи отопления Изготовление солнечной батареи Счетчики отопления на батареи. Отопительные бытовые устройства, изготовленные на брендовых предприятиях, эффективны и безопасны в повседневном пользовании, имеют современный или ретро-дизайн, но не всегда их приобретение по-житейски оправдано.

Например, для обогрева производственных и подсобных помещений более оптимальным вариантом будет самодельная батарея отопления, которая, понятно, эстетически уступает покрашенным порошковой эмалью дорогим радиаторам, но греет не хуже. Отопительным регистром обозначают обогревательный прибор, состоящий из единичной трубы или нескольких соединенных в единую конструкцию стальных труб для циркуляции теплоносителя.

Практика и расчеты показали целесообразность применения гладкостенных труб из стали диаметрами от 32 мм до мм, чтобы обеспечить необходимую площадь теплообменной поверхности регистра. При этом в целях компактной компоновки в обогреваемом помещении регистры делают секционными или в форме змеевика.

Использование стальных труб мотивировано простотой их сборки с применением сварки и обеспечением герметичности сварных швов. Для изготовления регистров отопления совсем не обязательно подыскивать новые трубы дефицитных сортаментов.

Можно воспользоваться обрезками труб, оставшихся после строительно -монтажных работ на предприятии, или подыскать что-то подходящее на складах Вторчермета.

Применение гладкостенных труб предопределило два вида самодельных регистров для обогрева помещений:. При соединении труб в конструкцию регистра рекомендуется придерживаться расстояния между наружными поверхностями на 5 см больше диаметра, из которых сварен регистр.

Это уменьшает взаимное облучение и увеличивает теплоотдачу. Конструкция секционного регистра представляет собой горизонтально расположенные одну или несколько труб, в которых движение теплоносителя начинается с верхней трубы по всей ее длине, затем через соединительный патрубок на другом конце перетекает в следующую.

Патрубки на входе и выходе делают резьбовыми, но чаще всего приваривают.

Как согнуть профильные трубы для арочной теплицы

У профиля имеется один недостаток. Трубу сложно согнуть дугой для арочной теплицы. Ребра жесткости препятствуют равномерному изгибу. Красиво получится самому профильную трубу согнуть для теплицы трубогибом, но покупать дорогостоящий станок на один день работы нет смысла. Готовые профильные арки лучше заказать в цеху. Если такой возможности нет, трубу пытаются согнуть, прибегая к народным хитростям.

С помощью песка

Метод изгиба профиля считается простой и эффективный. Для начала подготавливают песок. Его просеивают от крупных камней, расстилают на солнце просушиваться. Если погода пасмурная, песок расстилают тонким слоем на жести. Под листовым металлом разводят костер. После прокаливания песку дают время остыть.

В торцы профиля вырезают деревянные заглушки. Они должны плотно входить забиванием молотка. Одну заглушку ставят сразу. Внутрь трубы засыпают сухой песок. Второй конец профильного элемента аналогично закрывают заглушкой. Трубу заводят между прочными опорами, пытаются плавными нажатиями сгибать. Песок внутри профиля создаст давление, препятствующее деформации квадратных стенок. Когда профильная арка будет готова, заглушки удаляют. Из заготовки высыпают песок.

С помощью воды (зимний способ)

Народный метод имеет много недостатков. Во-первых, воспользоваться можно только зимой, когда на улице стоит сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна во время расширения разорвать стенки профиля.

Чтобы согнуть профильную заготовку, аналогично понадобятся заглушки. Пробки делают настолько плотные, чтобы они препятствовали вытеканию воды. Заглушку вбивают молотком с одного конца профиля. Внутрь трубы заливают воду, закрывают второй пробкой. Профильную заготовку оставляют на морозе. Когда вода превратится в лед, начинают изгибать металлический элемент. Результат получается аналогично песку.

Когда профильная арка будет готова, заглушки удаляют. Профиль прогревают над костром до полного растапливания льда.

Надрезы болгаркой

Способ изгиба с надрезами считается самый сложный, но гарантирует 100% положительный результат. Профиль зажимают в тисках. Наносят разметку в виде клиньев на одинаковом расстоянии. По разметке делают надрезы болгаркой, но не сквозные. Вырезают только клинья. Противоположная полка профиля остается нетронутая. После разрезки трубу изгибают дугой. Если радиус получился большой, вырезают еще несколько клиньев. Процедуру продолжают до достижения изгиба арки нужного радиуса. Места разрезов сваривают.

Способы монтажа

Самодельная батарея отопления собирается из отдельных труб при помощи сварки или резьбы. Первый вариант предпочтительнее и прочнее второго, сварные швы выдерживают давление 13 атмосфер. Регистры для отопления собираются в готовые изделия, а затем присоединяются к отопительному контуру. На стену устройство крепиться кронштейнами, для установки на пол снизу приваривают опоры. Процесс сборки секционного изделия происходит в несколько этапов:

1. Нарезают требуемое количество труб нужных размеров.
2. На заготовках делают разметку, отмечая места присоединения патрубков.
3. Соединяют трубы и патрубки.
4. Приваривают заглушки, устанавливают кран сливной.
5. Изделие присоединяется к системе отопления.

Совет. Патрубки располагаются ближе к краям регистра – циркуляция теплоносителя в этом случае будет интенсивнее.

«Самовар» для обогрева. В некоторых случаях самодельный регистр дополняют ТЭНом и расширительным бачком – получается самостоятельный отопительный прибор, получивший название самовар. Он не связывается с общей системой отопления, обогревает помещение автономно от сети напряжением 220 В. Достаточная мощность ТЭНа – 1,5 кВт, что чуть мощнее чайника. Для удобства к электронагревательному элементу подключают терморегулятор. Сделать самовар своими руками можно из круглых или профильных труб, модели могут быть стационарными или переносными, используемыми для обогрева неотапливаемой бытовки, кладовки, гаража. В этих случаях в качестве теплоносителя лучше использовать не воду, а антифриз или масло.

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка  в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Преимущества и недостатки

Среди положительных качеств таких отопительных приборов стоит назвать следующее:

• При условии правильного расчета и качественного изготовления конструкция может похвастаться надежностью.
• В зависимости от используемого для сборки материала регистр может прослужить более полувека.
• Теплоотдача таких приборов в некоторых случаях может превышать аналогичные параметры у традиционных секционных радиаторов. Это связано с тем, что внутри циркулирует больший объем теплоносителя, поэтому и теплоотдача намного выше.
• Системы с трубчатыми батареями просты в эксплуатации, потому что не имеют много стыков и соединений. Это снижает вероятность возникновения аварийной ситуации.
• Собрать новый отопительный контур с регистрами также легко, как и установить такой прибор в существующую систему отопления.
• Регистры применяют в отопительных системах административных, производственных, хозяйственных и жилых построек.
• Конструкция имеет гладкую внешнюю поверхность, что облегчает уборку и уменьшает количество собирающейся пыли. Благодаря гладкости стенок внутри уменьшается гидравлическое сопротивление циркулирующей жидкости.
• Можно собрать радиатор отопления своими руками или заказать его изготовления по своим чертежам.
• Трубчатые отопительные приборы могут использоваться в водяных и паровых системах обогрева дома.
• Доступность материалов и невысокая цена на них делает такие конструкции для обогрева дома более доступными, чем традиционные секционные агрегаты.
• Благодаря простой конструкции можно самостоятельно рассчитать тепловую мощность.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Среди недостатков трубчатых приборов стоит назвать следующее:

1. Из-за того, что в регистре циркулирует большой объем теплоносителя, при первом запуске система долго прогревается. Все это приводит к перерасходу энергоносителя.
2. Недостатком таких конструкций считают их малопривлекательный внешний вид. Однако это справедливо только в отношении некачественно и неаккуратно выполненных секций.
3. Вес всей конструкции вместе с циркулирующим теплоносителем внушительный, поэтому нужно использовать надежные держатели или предусмотреть подпорки снизу. Особенно внимательно к выбору крепежей нужно подойти при монтаже на стены из непрочных рыхлых материалов.
4. Стальные трубчатые радиаторы нуждаются в периодическом окрашивании поверхности с целью защиты от коррозии и для придания им привлекательного внешнего вида.
