Свайный фундамент: расстояние между сваями (максимальное и минимальное)

Зависимость размера оголовка от диаметра опоры

Типовой размер винтовой части свай имеет ширину и высоту, равные 25 см. Как правило, для оголовков используют высокопрочную сталь (09Г2С, 3СП5 и другие марки). При этом толщина конструктивного элемента должна составлять не меньше 4 мм. Зависимость между основными параметрами лопасти отражена в таблице:

Параметры винтовой части сваи, мм
D внутренний	D внешний	шаг гибки лопасти
57	200	3
89	250	4
108	300	5
133	350	6

Внутренний диаметр оголовка должен соответствовать размеру сечения сваи. Для различных нужд используют определенные типы оголовков, которые отличаются раскроем конуса. Для сложных грунтов используют сваи с усиленными удлиненными лопастями.

Сбор информации для проектирования

Несущая способность винтовой сваи

Критически важными показателями, влияющими на количество необходимых опорных элементов, являют несущая способность грунтов и действующие на фундамент нагрузки.

Теоретический расчёт свай по грунту

Для проведения анализа проводят разведочные выработки грунта в месте строительства. Согласно п.5.5. Свода Правил если нагрузка на куст свай будет превышать 3 Нм, то шурф бурят на глубину 5 метров ниже опорного конца.

На лёгких грунтах — насыпных, песчаных, слабоглинистых и набухающих — бурение проводят до подстилающих плотных пород, на которые будут опираться сваи.

Для самостоятельного расчёта количества опор «по грунту» произвести не всегда возможно, для этого надо обладать инженерными знаниями.

Формула выглядит так: F = Yc * (Ycr * R * A + U * ∑ Ycri * f * l).

Обозначения параметров:

• F — несущая способность;
• Yc, Ycr, Ycri — коэффициенты из таблиц Свода Правил;
• А — площадь опоры;
• U — периметр стенок сваи;
• F — сила трения боковых стенок;
• R — несущая способность грунта, полученная по таблице или в результате натурных испытаний;
• L — длина сваи.

Подставив требуемые значения в формулу, вычисляют, какую нагрузку способна выдержать одна опора.

Инструментальное измерение параметров грунта

Существуют способы опытным путём определить несущую способность грунтов.

Метод статических нагрузок заключается в проведении следующего комплекса работ:

1. На стройплощадке устанавливают пробные стойки фундамента, выдерживают время для набора прочности, если свая буронабивная.
2. Прикладывают к опоре нагрузку от ступенчатого домкрата.
3. Точными измерительными приборами замеряют усадку после приложения нагрузки.
4. По специальному алгоритму и таблицам вычисляют несущую способность.

По опыту строителей такой способ считается наиболее точным.

Метод динамических нагрузок предусматривает ударные нагрузки на контрольную сваю с одновременным замером усадки основания после каждого воздействия. По результатам получают искомую величину максимальной возможной нагрузки.

Зондирование с помощью пробной сваи и установленных к ней датчиков позволяет получить данные по сопротивлению каждого слоя грунта, если они неоднородные.

Вычисление нагрузки

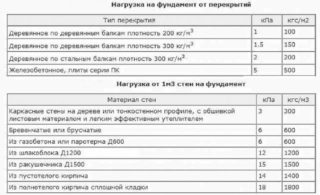

Нагрузка стен и перекрытий на фундамент

Полную нагрузку на фундамент определяют расчётным путём.

Складывают:

• массу свай и ростверка;
• вес стен, перекрытий, кровли;
• снеговую, ветровую и эксплуатационную нагрузку.

Удельные веса строительных материалов можно получить из справочников и данных производителей.

Снеговая нагрузка принимается по результатам многолетних наблюдений в регионе постройки. Значения отражены в строительных справочниках.

Для регионов с сильными ветрами давление потоков воздуха составляют значительные величины. Пренебрегать ими при расчётах нельзя, особенно для крыш с крутыми скатами.

Под эксплуатационной нагрузкой понимают массу людей, проживающих или находящихся в доме временно. Добавляют вес предметов мебели и бытовых электрических и сантехнических приборов.

Этапы возведения винтового свайного фундамента

На этапе проектирования необходимо выбрать количество свай, которое в свою очередь зависит от площади террасы.

Опоры размещают на плане в несколько параллельных рядов, следуя основным правилам:

• под каждым углом конструкции должна находится одна опора;
• расстояние между соседними сваями не должно превышать 1,5 м.

Когда план готов и подготовлены строительные материалы и инструменты, приступают к непосредственному строительству основания:

1. Земельные работы. Участок очищают от веток и другого мусора. Снимают верхний слой грунта толщиной приблизительно 15 см, замещая его утрамбованным настилом из песка. С помощью колышков и бечевки переносят план на участок, обозначая периметр террасы и места для монтажа опор.
2. Монтаж свай. В установленных местах завинчивают опоры с помощью металлических труб нужного диаметра в качестве рычагов, которые продеваются в технологические отверстия в верней части опоры. Вкручивают сваю на глубину промерзания почвы. В процессе монтажа контролируют вертикальность оси: максимальное отклонение не должно превышать двух градусов.
3. Обрезка опорных элементов на одном уровне. При этом учитывают, что каждая свая должна выступать над уровнем земли минимум на 30–50 см.
4. Бетонирование сваи. Всю полость столба заполняют бетонным раствором, чтобы вытеснить воздух и предотвратить окисление внутренней части опоры.
5. Наваривание оголовков. После полного затвердевания бетона на верхнюю часть каждого стержня приваривают оголовок, на котором будет держаться ростверк.
6. Устройство обвязки. Чтобы равномерно распределить нагрузку конструкции на грунт, монтируют ростверк. Самый простой вариант – использовать для этого брусья, предварительно пропитанные гидрофобным составом. В качестве альтернативы можно организовать металлическую обвязку из швеллера или профильной трубы, не забывая нанести на все элементы металлической конструкции гидроизоляционный слой.

Когда свайный фундамент готов, можно приступать к следующему этапу строительства террасы.

Какие стержни выбрать?

Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:

• диаметр ствола и винтовой части;
• длина трубы;
• метод антикоррозийной защиты и т.д.

Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:

• тип грунта;
• вес террасы;
• несущая способность одной опоры.

Рекомендации по выбору винтовых свай для террасы:

1. Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
2. Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
3. Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
4. Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
5. Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

Шаг винтовых свай

Как видно из вышеперечисленного шаг между винтовыми сваями выбирается исходя из необходимых требований к каждой конструкции

Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии

что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время

важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае

Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи. Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Минимальное расстояние между сваями Описание выбора расстояния между винтовыми сваями. Установка винтовых свай под сложные фундаменты. В этой статье описывается выбор расстояния меду винтовыми сваями учитывая нагрузку строения на фундамент.

Монтаж каркаса

1. Топографическая съемка участка под свайный фундамент и нанесение разметки.
2. Подготовка участка, отведенного под свайное поле.
3. Ввинчивание свай в почву вручную или с помощью копровой установки.
4. Подрезка опор до одного уровня (не рекомендуется подрезать опорные стержни выше пятидесяти сантиметров от земли).
5. Приварка крепежных оголовков винтовых свай, укладка лаг каркасного дома.

Отметим, что ручной монтаж имеет низкую производительность: за рабочий день специалисты вкручивают не более десятка винтовых свай. После выполнения последовательности можно приступать к монтажу чернового пола.

Каркасная постройка на сваях

Если не учитывать габаритные размеры и параметры нагрузки, остается лишь один тип классификации винтовых опор, а именно по типу наконечника.

• Со сварным наконечником.
• С цельным литым наконечником.

Первый вид – это экономичное решение. Наконечник присоединяется к основному стержню сварным швом. Недостаток данных решений в том, что они имеют в своей конструкции лишь одну буровую лопасть, а значит они менее устойчивы, чем цельнометаллические опоры.

На заметку

Сваи с литым наконечником более прочные и в меньшей степени подвергаются образованию ржавчины. Цельнолитые сваи выпускаются из марок СТ-25 и СТ-35 – высококачественных углеродистых сталей.

Базовая глубина залегания опор в почву – 1,5-1,8 метра. При таких значениях минимальный вес, который должна выдерживать одна свая – 1 тонна

Перед тем, как строить каркасный дом на сваях своими руками, необходимо в расчетах учесть количество свай, при этом нужно брать во внимание не только габаритные размеры, но и примерный вес будущего сооружения

Каркасные дома на сваях бывают разной конструкции на фото. Обязательно надо учесть специфичные факторы вроде предполагаемой снеговой нагрузки на крышу, характеристик почвы в точках ввинчивания свай.

Каркасник с панорамными окнами.

Расстояние между опорами

При строительстве важно соблюдать расстояние между сваями для каркасного дома, обозначенное в проекте. Равномерное распределение опор по периметру будет технологическим решением, так как различные части дома несут разную нагрузку на фундамент

Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями.

Постройка с эркером.

Практика возведения позволила подсчитать усредненное количество свай для каркасных домов различной площади:

• для домов 6х6 метров – 9 свай;
• для домой 8х8 метров – от 12 до 16 свай;
• для домов 10х10 метров – минимум 23-25 свай.

Обвязка опор

После погружения свай в землю необходимо соединить их верхние площадки между собой – провести так называемую обвязку. Обвязка позволит сформировать ростверк фундамента и в последствии смонтировать пирог пола каркасного дома на сваях. Обвязку можно провести с помощью металлических балок, деревянного бруса, двутавра – синтетического перфорированного материала.

Обвязка брусом на свайно-винтовом фундаменте.

Каркасный дом на сваях, видео демонстрирует основные моменты, которые надо учитывать при выполнении обвязки свай с помощью бруса.

Основным способом является обвязки свай с помощью бруса. Обвязочный брус пропитывают специальным составом, который увеличивает срок служба бруса в несколько раз. Брус укладывается на оголовки свай строго по центру. Стыковка обвязочного бруса в углах фундамента производится в лапу и дополнительно скрепляется с помощью скоб.

На заметку

Во втором варианте обвязка свай каркасного дома осуществляется с помощью отрезков профилированной трубы. Причем труба укладывается не на верх свай, а прикрепляется к самому стержню, тем самым выполняя роль распорки. Элементы обвязки крепятся к сваям с помощью анкерных болтов или жестких металлических штырей.

Плюсы и минусы фундамента на сваях

Плюсы

К основным достоинствам относят:

1. Невысокая стоимость при монтаже фундамента, до 40-50%. Так как не требуется использование дорогостоящей специальной техники и проведения земляных работ. Еще огромный плюс практически нет отходов, в процессе монтажа.
2. Фундамент способен выдерживать нагрузку до 17-18 тонн. Что позволяет построить полноценный деревянный или каркасный дом.
3. Не усаживается, после монтажа можно сразу приступать к постройке дома.
4. Работа по установке свай проста, можно выполнить своими руками, достаточно 3-4 человека и следовать технологии. На просторах интернета достаточно видео, как построить дом на сваях? Вот вам и наглядное пособие.
5. Так как свайный фундамент возвышает дом над землей, то при наличии большой высоты, пространство можно использовать, для своих нужд (стоянка для автомобиля, зона отдыха), при наличии незначительного зазора, он так же играет защитную роль для конструкций дома, защищает от влаги, грибка, грызунов, за счет хорошей вентиляции подпола.
6. Длительный срок службы, при качественных сваях и соблюдении технологии монтажа.
7. Возможность проводить монтаж в любой сезон, простота замены любого элемента фундамента или полностью реконструкция всех свай, так же в процессе эксплуатации возможно установка дополнительных свай.

Минусы

К основным недостаткам относят:

1. Движение грунта со сдвигом слоев очень опасно, может привести к разрушению всей конструкции.
2. Данный вид фундаментов не может быть использован для строительства многоэтажных квартир, так как существует ограничения по несущей нагрузке.
3. При монтаже вручную применяются длинные рычаги, что предполагает отсутствие каких либо строений поблизости.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания? Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Устройство винтового фундамента

Фундамент на винтовых сваях используется при строительстве легких построек, вспомогательных помещений. При возведении тяжелых жилых домов использовать такой тип не рекомендуется.

Инструкция по монтажу винтовых оснований следующая:

Схема размеров винтовых свай.

Выбор места. При определении с местом строительства необходимо убедиться в том, что в местах устройства фундамента не проложены инженерные коммуникации (кабель, трубопровод и пр.).Разметка плана фундамента.

Разметка выполняется согласно проекту дома, где также указаны все данные об основании, его размерах и конфигурации. Все отметки необходимо выполнять с максимальной точностью, допуская погрешность по любому измерению не более 2 см.Ввинчивание свай. Осуществляется это следующим образом.

В месте расположения опоры делается небольшое углубление (примерно 15-25 см). В подготовленную яму устанавливается свая. В отверстие опоры вставляется лом, диаметр которого не более 3 см, далее устанавливается труба с квадратным сечением, образуя своего рода рычаг.

Для рычага лучше всего использовать металлическую трубу с сечением 50х50 мм и длиной 3-3,5 м. Длины рычага — 2-3,5 м с каждой стороны. Причем чем длиннее труба, тем проще будет крутить рычаг и тем глубже зайдет свая.

Ввинчивание опоры осуществляется при помощи круговых движений, совершаемых вокруг ее оси. За один оборот опора должна уходить в землю примерно на 20 см. Во время процесса нужно постоянно следить за ровным положением элементов фундамента.

При необходимости проводится выравнивание опоры. Следить за ровностью следует сразу, при вхождении опоры, т. к.

с каждым новым витком придать нормальное положение фундаменту будет все сложнее. Проверяется точность установки строительным уровнем или отвесом. Допустимое отклонение от оси — 1-2 градуса.

Если при ввинчивании свая не заходит в землю, а только рыхлит почву, то следует углубить яму до 50 см.

И при установке опоры нужно увеличить вертикальную нагрузку, для чего на рычаг дать дополнительную нагрузку. Как только опора зацепит грунт, нагрузку можно снимать. Закручивать сваи лучше при помощи трех или пяти человек.

Винтовые опоры ввинчиваются на глубину, предусмотренную проектом. Но она должна быть не менее 1,5-1,8 м и достигать плотных слоев почвы.

Все винтовые сваи вкручиваются вышеуказанным способом. После того как они все будут установлены, их следует подрезать болгаркой.

Это делается для того, чтобы они были одинаковой высоты. Для ровности обрезки используется строительный уровень. Рекомендуется оставлять винтовые сваи высотой до 50-60 см от земли.

Следующий этап — бетонирование винтовых свай.

Это необходимо сделать, чтобы придать опорам дополнительную прочность и надежность. Кроме того, из полости выгоняется лишний воздух. После данной процедуры фундамент сможет выдержать большую нагрузку, исключается возможность деформаций и крена опор.

Для засыпки в сваю следует брать цементно-песчаную смесь или бетонный раствор. Средний расход на одну сваю — 0,02 куб. метра раствора или 35 кг цементно-песчаной смеси.

Заключительный этап — приваривание оголовков и изготовление обвязки брусом. Брус можно заменить швеллером. В этом случае делать оголовки не нужно, что позволяет сэкономить на возведении фундамента.

При изготовлении свайного фундаментазапрещаются следующие действия:

• подгонка свай под уровень при их завинчивании. В дальнейшем при эксплуатации фундамент может не выдержать нагрузки и просесть;ввинчивание опор под углом по отношению к оси более чем 2 градуса;удлинение свай, которые при были криво закручены;ввинчивание свай на глубину менее 1,5 метра;изготовление углублений под опоры глубиной более 50 см;использование свай с поврежденным антикоррозионным покрытием.

Если соблюдены все эти правила и инструкция по монтажу свай, то можно получить устойчивое основание под постройку, которая прослужит долго и надежно.

Несущая способность и долговечность свайного фундамента зависит от соблюдения технологических требований строительства и правильно произведенных расчетов. Среди прочих параметров рассчитывается и расстояние между сваями фундамента.

Строителей-новичков слово «расчет» пугает. Но для индивидуального строительства эту процедуру упростили настолько, что с ней может справиться и школьник, умеющий правильно оперировать арифметическими действиями.
