Установка подрозетников

Рекомендации домашним мастерам

Эти советы касаются преимущественно начинающих домашних мастеров, впервые столкнувшихся с монтажом подрозетников.

В первую очередь нужно обратить внимание на высоту от пола, где должны размещаться установочные коробки. И, хотя нет каких-либо жестких ограничений, рекомендуется в обычных помещениях крепить их на расстоянии 30 см, в ванных комнатах – 100 см, на кухнях – 120 см

В двух последних вариантах розетки будут находиться над стиральной машиной или кухонным гарнитуром.

Перед разметкой нужно обязательно изучить схему расположения металлических профилей. В противном случае отверстия могут совпасть с каркасом, и тогда установка подрозетников будет невозможна.

Провода внутри гипсокартонных конструкций устанавливаем и прокладываем в гофрированных трубках. Старые коробки, обнаруженные во время ремонта подлежат замене, а розетки нужно обязательно проверять на предмет их технического состояния.

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Как установить розетку в гипсокартоне

Монтаж электропроводки под гипсокартон

Диаметр подрозетников

Монтаж потолка из гипсокартона

Подрозетники по бетону

Технология работ

Установка розеток в гипсокартон начинается с подготовительных работ

В процессе их выполнения важно правильно сделать все измерения. Затем корпус монтируется в подготовленную стену и прибор подключается к электросети

Процесс достаточно прост, поэтому монтаж розеток в гипсокартон своими руками не потребует больших усилий.

Разметка

Установка подрозетников в гипсокартон начинается с разметки. Ее выполняют для того, чтобы все крепления были смонтированы ровно, без смещения относительно основной оси.

Есть некоторые правила, которые помогают устанавливать конструкцию:

• Должна быть схема расположения электропроводки, чтобы не пришлось ломать стену, в поисках проводов.
• Прежде, чем начинать монтаж розетки в гипсокартон, необходимо определиться с количеством электроприборов, и местом их расположения.

После того, как учтены все эти параметры, можно приступать к разметке. Рулеткой отмерьте от пола необходимую высоту под розетку. Если планируется установка розетки в один подрозетник – отметьте место крестиком, и приступайте к вырезанию отверстия.

При установке блока понадобятся дополнительные измерения. В этом случае, центр поставленного креста будет соответствовать центру стакана, крайнего в блоке. Приложите к центру крестика уровень и проведите линию. Если нужна горизонтальная раскладка розеток — то параллельную полу, если выбрана вертикальная,то линия должна быть параллельна стене. На проведенной линии, от центра первого креста, отмерьте расстояние между центрами подрозетников. Оно указано на маркировке выбранного изделия. Поставьте отметку. Если в блоке 3 и более стаканов, каждая следующая отметка откладывается от последней. От центра каждой отметки отложите радиус, равный половине диаметра выбранного подрозетника.

Подготовка стены

Чтобы установить розетку в гипсокартоне, нужно знать, как сделать отверстие. Его вырезают по разметке, используя канцелярский нож и циркуль, или специальную круглую фрезу.

Вырезать технологическое отверстие для подрозетника канцелярским ножом не трудно, но края будут неровными. Для этой цели больше подойдет коронка по гипсокартону, которая выпиливает идеально ровные отверстия. Коронки бывают различных размеров, и легко закрепляются на дрель или шуруповерт.

Диаметр фрезы должен соответствовать диаметру корпуса крепежного элемента для розеток. Чтобы выпилить отверстие без смещения, коронка для подрозетников совмещается с отметками радиуса каждого размеченного отверстия. При сверлении не стоит прикладывать большое усилие, поскольку сверло может сместиться или сломать гипсокартон.

Установка

Прежде, чем установить розетку в гипсокартон, производится монтаж подрозетника. Края подготовленных отверстий аккуратно шлифуются. Если к установке предназначена не одна розетка, а блок, перегородки между отверстиями срезаются.

В корпусе крепежного элемента проделывается отверстие, соответствующее диаметру кабеля. Провод заводится в него, и начинается монтаж подрозетников в гипсокартон. Один корпус или блок вставляются в подготовленные выемки. Закрепить подрозетник можно крестовой отверткой или шуруповертом, затягивая зажимные винты с лапками

При фиксации нужно соблюдать осторожность. Если крепление перетянуть, гипсокартон раскрошится, и крепежный элемент не будет зафиксирован

При недотянутом креплении подрозетник будет болтаться.

На последнем этапе остается подсоединить провода к электроприбору. Делается это в соответствии с инструкцией, приложенной к прибору при покупке. В ней пошагово описано, как установить розетку. После выполнения электротехнических работ, остается закрепить розетку оставшимися на подрозетнике крепежными винтами, и установить декоративные накладки.

Процесс монтажа подрозетников достаточно прост, и не требует больших расходов средств или времени. При выполнении работ, не забудьте обесточить электропроводку и соблюдайте технику безопасности.

Видео

Основные ошибки при установке

В решении задачи, как закрепить коробку под розетку, некоторые недостаточно опытные гипсокартонщики или хозяева, самостоятельно пытающиеся сделать ремонт, как правило, не могут избежать характерных ошибок при монтаже подрозетников для гипсокартона. Как правило, к ним относятся следующие существенные огрехи.

1. Попадание розеток на места, где проходит профиль каркаса. Обычно каркас рассчитывается из расчета того, что к соответствующим местам будут проведены разводки электрических систем, интернета, кабельного телевидения. Но в некоторых случаях, особенно новичками, это святое правило игнорируется. И тогда могут начаться проблемы с монтажом розеток и подведением соответствующих коммуникаций и разводок. Так что, перед тем, как закрепить подрозетник, следует проверить, а не находится ли в этом месте обрешетка каркаса или профиль, выполненный из металла (а лучшим вариантом будет – это знать заранее).
2. Еще одним казусом, который может ожидать новичка, является прорыв ГКЛ при сверлении отверстий. Чтобы этого избежать, нужно четко соизмерять размеры коронки и отверстия под розетку. А если монтаж производится без применения подобного устройства, то действовать как можно более аккуратно, не допуская порывов поверхностей ГКЛ.

Автор статьи

Евгений
47 лет
стаж внутренних отделочных работ 21 год.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Назначение и функции подрозетника

Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.

Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.

Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:

• Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
• Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
• Низкое качество самого изделия.
• Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.

Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.
Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:

• При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
• В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
• В некоторых схемах подрозетники выполняют функцию распределительной коробки.
• Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
• Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.

Нюансы установки мультибокса на плинтус

Что делать, если  в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник,  необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Подготовка основы

Диаметр отверстия, как правило, стандартный – 68 мм. Снимаем полотна, выбираем то, которое нужно нам и, чуть повернув по часовой стрелке, ставим на место. Берем обычную дрель, собираем весь этот механизм и сверлим. Все манипуляции проводят с лицевой стороны листа, причем отверстия сверлятся как на закрепленных листах, так и нет.

Розетки для монтажа в гипсокартоне должны быть точно подогнаны. Для этой цели отверстие для фурнитуры нужно делать точного диаметра. Если нет нужного ножа, выходим из ситуации так: сначала сверлим отверстие чуть меньшего диаметра, потом аккуратно увеличиваем его канцелярским ножом.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Типовые варианты

Для обрамления точки крепления люстры на потолочной поверхности используют те же формы и конструкции, что и для обычного декора. Чаще всего розетки изготавливают трех типов:

• Мини-размер. Декоративную накладку под люстру выполняют круглой тарельчатой формы, диаметром от 150 до 270 мм. Края лепнины под люстру традиционно обрамляют утолщенным кантом с витым рельефом;
• Средняя размерная категория – от 300 до 490 мм. Большая часть декоративного узора смещена к центру и краям изделия;
• Большие розетки и накладки, диаметром от 500 до 750 мм. Их используют для обрамления огромных люстр в больших залах.

К сведению! Размер потолочной розетки не должен выходить за рамки максимального диаметра линии рожков люстры.

Кроме круглых полиуретановых моделей, для небольших потолочных светильников используют розетки в форме звезд, треугольников, овальных и многоугольных, но обязательно симметричных фигур.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Установка на гипсокартон

Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.

Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.

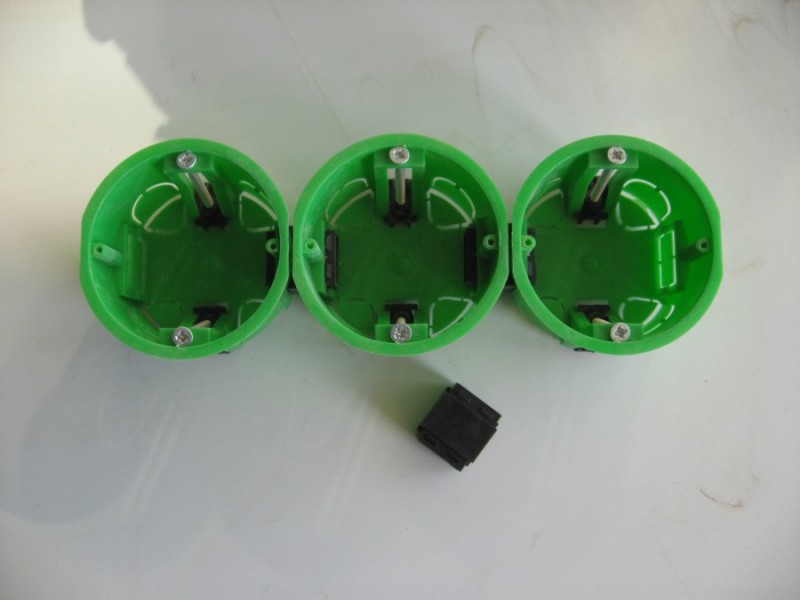

После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Установка в стене квартире своими руками: инструкция

Есть определенные требования к установке розеток в квартире. Предварительно следует рассчитать мощность, которая необходима для точки питания. Учитывайте нюансы монтажа в помещениях с различным микроклиматом. Особого подсоединения требует силовая электрическая розетка.

Расчет мощностей

Мощность – основная характеристика электрического устройства. Перед покупкой электророзетки рассчитайте, какую суммарную нагрузку она выдержит. Также учитывайте, сможет ли выдержать электропроводка такую нагрузку. Поищите данные в специальных таблицах, в которых отражены сечения жил, материал, напряжение, сила тока и мощность провода.

Стандарты для ванной

Ванная комната является помещением с повышенным уровнем влажности. Если здесь устанавливается точка питания, тогда придерживайтесь следующих правил:

• устанавливать розетки нужно не менее, чем в полуметре от заземленных частей (трубы, раковины, батареи);
• штепсельная электророзетка ставится на высоте 50-100 см от пола;
• надплинтусные устройства монтируют не ближе, чем 30 см от пола.

Также электророзетка должна быть стойкой, прочной, с определенной степенью влаго- и пылезащищенности. В ванных используется скрытый тип электропроводки.

Установка двойной розетки

Двойная элеткророзетка используется для подключения сразу двух бытовых приборов. Они бывают стационарные и сборные. Стационарная розетка устанавливается так же, как и обычная

Важно следить, чтобы кабели были подключены к токопроводящим пластинам, иначе произойдет короткое замыкание

Сборное изделие установить сложнее. Для монтажа нужен проводник той же длины, что и подключенный к основному подрозетнику. Это значит, что для сети с тремя проводниками (2 питания и земля) требуется три дополнительных кабеля. Дополнительные протягиваются между подрозетниками. В том, в котором есть вывод основного электропровода, к зажимам подключаются пары кабелей (основной и вспомогательный). Во втором подрозетнике все подключается стандартно.

Установка универсальных электрических розеток (силовая)

Силовые элеткророзетки нужны для подключения мощных приборов: стиральная машина, водонагреватель. Конструкция отличается от обычного изделия: значительно толще и рассчитана на нагрузку не менее 40 Ампер. Перед подключением убедитесь, что электропроводка соответствует требованиям безопасности. В противном случае подключать силовую розетку нельзя, может произойти возгорание. На нее отводится отдельная линия, ведущая к распределительному щитку.

Устанавливается силовая электророзетка в месте, где выходит силовой кабель. Обычно это рядом с плитой. Закрепление осуществляется дюбелями. Степень защищенности должна быть не менее IP20.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

• Охранная сигнализация для гаража: 9 советов по выбору
• Базальтовые маты и их применение: лаконично о популярном материале

Монтаж в гипсокартонную стену

Это современный материал, в работе с которым используются соответствующие инструменты и комплектующие. Здесь не нужен будет перфоратор и раствор – весь процесс проходит в разы быстрее, но для установки в гипсокартон нужен специальный подрозетник – с дополнительными лапками, которые будут прижимать его к гипсокартонному листу.

Хотя перфоратор тут не пригодится, но обязательно нужна дрель – с коронкой для сверления подрозетников или обычным сверлом. Размечается место сверления и вырезается отверстие, причем его диаметр должен совпадать с размерами подрозетника. Провод выводится наружу и продевается в подрозетник.

Дальше подрозетник просто вставляется в отверстие и на нем затягиваются болты от регулировочных лапок – они раскрываются изнутри и подтягиваются к листу гипсокартона, плотно притягивая к нему подрозетник.

Если есть опасения что гипсокартон слабый и в будущем розетка может из него попросту выломаться, то изнутри на то место в которое будут упираться лапки подрозетника приклеивается фанера или другой плотный, не крошащийся материал.

Подробнее о монтаже подрозетников в гипсокартон смотрите в этом видео:

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня
