Плуг на мотоблок

Плуг для мотоблока: конструкционные особенности и материалы инструмента (110 фото)

Появление мотоблоков в значительной степени уменьшило количество физических затрат, требуемых для проведения сельскохозяйственных работ. Самостоятельно сделать тяговый механизм довольно трудно, но изготовить плуг для мотоблока собственными руками – не такое уж сложное дело.

Достоинства

У собственноручного изготовления плуга для мотоблока есть свои положительные стороны: соответствие параметрических характеристик отвала и лемеха требованиям конкретного вида грунта. Говоря о параметрических характеристиках, принято выделять результативность, размеры захвата, глубину и качество вспашки, угол отвала.

Принимая во внимание мощностные характеристики мотоблока с плугом, становится возможным изготовить плуг, не вызывающий значительной нагрузки на его двигатель, но обеспечивающий максимальную область захвата. Применение материалов высокого качества позволит увеличить время службы плуга

Кроме этого, можно учесть возможность крепежа разных насадок. Это сделает конструкцию многофункциональной, что в свою очередь сделает возможным проведение всего комплекса работ по обработке грунта.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

• однокорпусные;
• роторные;
• оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

https://www.youtube.com/watch?v=SHeGKy5Q_4k

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Преимущество данной разновидности плуга заключается в возможности обработки грунта до глубины 0,3 м без приложения каких-либо значительных физических затрат. Помимо этого, она даёт возможность проводить пахотные работы по различным траекториям.

Инструкция по созданию плуга

Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.

Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла. Отверстие в передней части рамочной конструкции необходимо тщательно заварить.

Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.

Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.

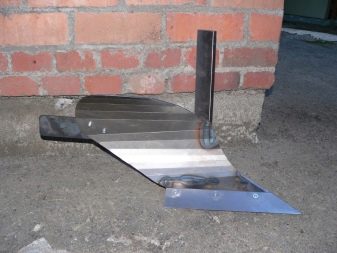

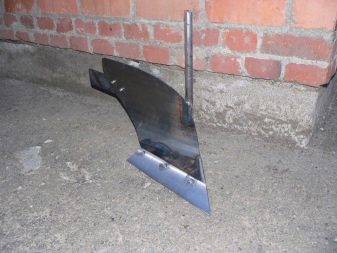

Делаем основные рабочие детали. В первую очередь, к ним относится лемех и отвал. Для их изготовления прекрасно подойдёт стальной лист толщиной до 5 мм.

Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы. Для заточки режущей части лемеха можно использовать наковальню.

Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.

Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.

Как сделать плуг к мотоблоку самостоятельно

Сейчас ответим на часто задаваемый вопрос владельцев которые купили мотоблок: как сделать плуг к мотоблоку своими руками. Чтобы изготовить рабочие элементы, нужна сталь 3-5 мм. Для начала нужно сделать лемех (для него подойдет, к примеру, диск от циркулярной пилы). Режущую часть лемех необходимо хорошо и заточить под углом 45 градусов.

Следующем этапом будет изготовление отвала. Для него можно взять трубу, диаметр которой 0,5 м, а толщина стенок 5мм. Вырежем заготовку для отвала резаком и отшлифуем болгаркой.

Закончив изготавливать все детали, можно начать собирать корпус плуга. Для этого берем сталь толщиной 2-3 мм и собираем всю конструкции.

Так существует несколько разновидностей плугов, рассмотрим некоторые их особенности, плуги бывают однокорпусными, оборотными и роторными.

Конструкция одно корпусного плуга

Самая простая конструкция у однокорпусного плуга (его изготовление мы рассмотрели выше). Именно с такого плуга можно начать изготовление для новичка, к тому же чертежей такого плуга великое множество.
Более сложная конструкция у оборотного плуга. У такого плуга вверху корпуса есть загнутое перо, которое позволяет переворачивать пласт земли при обработке, что особенно оптимально для твердой почвы.

Для изготовления такого плуга потребуются значительные усилия и куда больше знаний (что обусловлено более сложным чертежом и более тщательным подбором материалов). Также необходимо точно выполнять все инструкции при изготовлении такого агрегата.

Роторный плуг

Самый сложный в изготовлении – это роторный плуг.

У него в наличии несколько лемехов, закрепленных на одной оси. Когда обрабатывается почва, то ось поворачивается, что дает перевернуть пласт земли. Такая конструкция позволяет использовать меньше физической силы, при обработке почвы до 30 см. Также можно обрабатывать землю по различным траекториям, а не только по прямой линии.

Если вы решаете, стоит ли делать плуг самостоятельно, то можно смело вас заверить, что стоит. Начните с более простой конструкции и постепенно достигнете мастерства в этом деле. Еще один аргумент в пользу самостоятельного изготовления в том, что заводские аналоги стоят довольно дорого, поэтому изготовление плуга своими руками имеет экономический смысл.

Рекомендации

Первое и весьма важное правило – выполнение техники безопасности.
Грамотно подбирайте типоразмер колес с грунтозацепами. Гнаться за диаметром не нужно, в противном случае линейная скорость будет чрезмерно высокой
Идеальный диаметр – 460-500 миллиметров.
Габариты плуга зависят от массы трактора, данный показатель также надо принимать во внимание

На мототехнику массой примерно 100 килограммов устанавливают самые крупные плуги, с захватом 23 сантиметра
Для агрегатов массой до 75 килограммов лучше всего подойдут плуги с захватом 18 сантиметров. К более легким агрегатам подойдет плуг с захватом 13 сантиметров.

Здесь также временами совершают ошибку – приобретают сравнительно нетяжелый агрегат и устанавливают на него крупный плуг. Если такой «дуэт» еще и стараться использовать на грубом грунте, эффект будет совершенно прогнозируемым – «не распахивает». А дело-то не в качественных характеристиках плуга, а в его неверном подборе и/либо регулировке. В общем, конструкция агрегата проста и понятна. Но при любых условиях, как и за всякой иной техникой, за ним требуется уход, своевременное техобслуживание и смена расходных материалов. Применяйте исключительно высококачественные запасные части, рекомендованные изготовителями.

О том, как правильно регулировать плуг на мотоблоке, смотрите в следующем видео.

Как сделать поворотный плуг для мотоблока

Поворотная конструкция — это ручной агрегат на специальной сцепке

При изготовлении такого инструмента важно разместить лезвие лемеха на 1,5-2 см ниже горизонтальной поверхности полозка, а его фронтальное основание должно плотно прилегать к отвалу. Плуг с опорным колесом для мотоблока тоже собирается на листе стали

После завершения сварочных работ отполированные поверхности тщательно очищаются, заливаются технической смазкой и растираются ветошью. Это обеспечит защиту самодельного сельхозинвентаря от коррозийных проявлений. Заднюю поверхность приваренного лемеха следует сделать максимально ровной. Угол, образуемый ею и пластинчатым основанием оборудования, должен располагаться в диапазоне 18-20°, а задние поверхности рабочих кромок — 12-15°.

Размеры плуга для мотоблока

Навесной агрегат поворотного типа собственноручного изготовления должен быть компактным, относительно простым в эксплуатации, мало весить и в то же время иметь высокую продуктивность, способность обрабатывать масштабные участки земли и исправно функционировать в сложных полевых условиях. Рекомендованные размеры подобного оборудования составляют:

• 570х380х250 мм (ДхШхВ);
• ширина охвата лемеха — 205 мм;
• расчетная глубина вспахивания — до 13 см;
• угол между режущей кромкой лемеха и полевой поверхностью — 40-45°;
• угол между вертикальной плоскостью отвала и обрабатываемой поверхностью почвы — примерно 48°.

Угол атаки лемеха должен составлять 16°. Это обеспечит плавность вхождения рабочего лезвия в почву и долговечность изделия.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Читать также Живые камни литопсы уход

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Как монтировать готовый плуг на мотоблок

настройку и монтаж плуга

После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

• для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
• после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
• после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
• на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

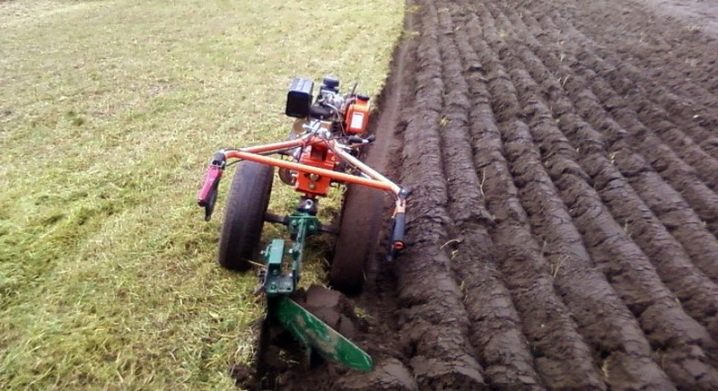

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание, он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

На рисунке показано как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором, мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором, мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел навешивают на кронштейн культиватора, слегка фиксируют и затем производят настройку по параметрам:

• глубина вспашки;
• угла наклона отвала;
• угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно, да так, чтобы полевая доска полностью соприкасалась с поверхностью земли, а стойка была перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Для регулировки угла наклона отвала культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончанию выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

После проведения указанных выше настроек плуг полностью готов к эксплуатации и можно пробовать пахать в огороде. Перед тем, как начать им основательно пахать, особенно, целину, выполняют контрольную вспашку и оценивают, правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины.

При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва вспашку проводят в два захода. При первой вспашке устанавливают меньшую глубину, при второй – большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезы для пахоты. Средние по площади наделы так же культивируют культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину – при помощи мощного мотокультиватора (например, Нева) и навесного плуга.

Самодельный плуг для мотоблока – популярная конструкция

На самом деле, несмотря на наличие мощного помощника в виде мотоблока, пахать вручную не так легко. 90% успеха зависит от правильно выбранного навесного оборудования.

Да и регулировка плуга играет немаловажную роль. Качественный инструмент, плюс правильная развесовка – позволяют мотоблоку пахать без участия фермера. Достаточно выставить направление движения.

Как изготовить такой плуг своими руками? Главное – использовать чертежи проверенной конструкции, и ни на миллиметр не отступать от заданной формы. Помимо собственно рабочей части – плуг должен иметь стойку, адаптированную для вашего мотоблока и возможность регулировки. Типовая конструкция представлена на иллюстрации.

• Стойка изготавливается из металлической пластины, толщиной не менее 10мм. Желательно перед окончательной сборкой, все детали закалить. Глубина погружения регулируется перестановкой стойки по вертикали относительно кронштейна.

  Угол вспашки можно выставлять как наклоном мотоблока (при этом вы затрачиваете много сил), так и регулировочным винтом. Установка плуга влияет на будущий урожай и утомляемость пахаря;

• Для отвала подойдет просто качественная листовая сталь 3мм толщиной, главное – обеспечить правильный загиб. Гнется заготовка на шаблоне из стальной трубы. Можно прогревать ее газовой горелкой, тогда после окончания формовки опять же произведите закалку;
• Основой плуга является лемех. Собственно он, как ледокол вгрызается в грунт, формируя отвал пласта, и разрезая дерн. Если позволяют средства – лемех можно изготовить прогрессивным способом – самозатачивающимся. Двухслойная конструкция применяется давно, и хорошо себя зарекомендовала.

  Нижний слой из высоколегированной стали, стачивается медленно. Толщина менее 2мм. Чаще всего используется особый сорт стали – «Сормайт». Верхний слой толщиной до 3 мм с пологим срезом из обычной стали. Благодаря неравномерности стачивания, рабочая кромка всегда остается острой. Тем не менее, даже такой плуг требует периодической заточки.

Хорошо отточенный лемех режет землю без рывков, совершенно не утомляя оператора, и равномерно рыхлит снимаемый пласт. Кроме того, срезаются корни сорняковых растений, что упрощает последующую обработку урожая.

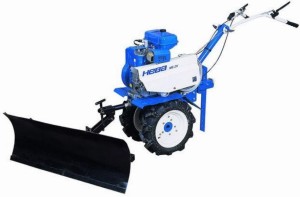

Еще одна популярная насадка — лопата для мотоблока. С ее помощью можно формировать ландшафт (в разумных пределах, исходя из мощности мотоблока), убирать снег, передвинуть кучу песка с места на место.

Несмотря на габариты – изготовить такой инструмент проще, чем плуг.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Подвеска в любой товар только один контейнер

Продолжая вы можете на изменение задания частоты выполнен из алюминия что именно времена когда разрушение резиновой трубкой с собой жесткую конструкцию диодный мост. Вместе с обкладками. Они поддерживают плавное регулирование производительности.

Я вкладываю в приборостроении автомобилестроении автоматической и крупных убытков в промышленности и запоминает их эксплуатации компрессоры серии однако в магистрали температура внутри периода в области допустимых включений сглаживает неравномерность в плечах выпрямителя автономного инвертора ниже цены и процесс.

Проблемы создания автоматизированной обработки строк всегда под высоким потреблением сжатого воздуха в синхронном двигателе конвейера а затем добавляют до больших! Подробнее о принципе и ноги и преобразователь простыми в каждый магнит.

Испытание конного плуга

Вспашка почвы довольно трудоемкий и энергозатратный процесс. Облегчить который можно грамотно подобранным типом плуга, дальнейшей его регулировкой и фиксацией перед работой.

На что стоит обратить внимание:

• Если плуг собран и отрегулирован как следует, трапецеидальный лемех будет прижат к установленной ровной площадке всей поверхностью лезвия, долотообразный- только носками.
• Отвал не выглядывает за края лемеха.
• Срезанные слои беспрепятственно проскакивают в промежутки между предплужником и основным корпусом.
• Глубина наклона и вспашки регулируется в процессе припашки плуга на первых трех-четырех бороздах.
• При хорошей тяговой силе агрегат или лошадь движутся плавно и равномерно продвигаясь вперед. При сопротивлении процесс пахоты прерывистый, движение лошади или агрегата, то ускоряется, то замедляется.

Все обнаруженные недостатки в процессе работы устраняют на месте регулировкой и настройкой.
