Каркасно-щитовая баня

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

• объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
• отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
• без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Пошаговая инструкция

Щитовая баня своими руками возводится легко. Главное – придерживаться соответствующей инструкции. Для строительства потребуется проект щитовой бани. От него зависят параметры сооружения – габариты, расположение помещений. При выборе проекта рекомендуется учитывать такие моменты:

• Сколько людей одновременно будут париться в бане для определения габаритов строения; Число помещений в сооружении – к обязательной парилке, моечной и предбаннику может быть добавлена бильярдная и комната отдыха. Повышенной популярностью пользуется традиционная каркасно-щитовая баня с мансардой.

Проекты каркасно-щитовых бань можно сделать самостоятельно с учетом указанных моментов. Для этого на листе нарисуйте вид строения сверху. Укажите габариты самого строения и всех помещений.

Проекты каркасно-щитовых бань под ключ можно недорого купить в специализированных компаниях. Здесь представлены типовые сооружения, из числа которых выбирают подходящий вариант. Если бюджет позволяет, можно заказать индивидуальный проект бани. Его сделают с учетом всех пожеланий заказчика.

Фундамент

Работу начинают с обустройства основания. Рекомендуется сделать свайный фундамент щитовой бани. Дело в том, что постройка имеет легкий вес и такое основание подойдет для объекта.

• Высокая скорость возведения. Простота обустройства. Приемлемая стоимость материалов.

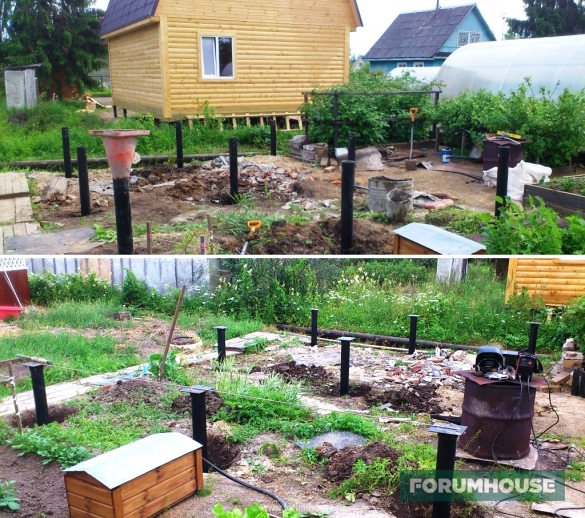

Самый простой вариант столбчатого фундамента для каркасно-щитовой бани – из труб асбестоцемента, диаметр которых составляет 200 мм. Алгоритм работ в этом случае будет следующим:

• Под трубы выкопайте ямы глубиной 1500 мм, шириной чуть больше диаметра материала; Дно углубления заполните железобетоном и в центр поставьте опоры; Пространство в ямах заполните землей; Внутрь трубы залейте бетон.

Строительство щитовой бани приостановите до полного застывания бетона. Обычно на это уходит несколько дней. Нельзя продолжать работы до тех пор, пока основание не станет прочным.

Монтаж стен

Следующий этап работ – монтаж стен. Перед сборкой конструкции рекомендуется обработать материал специальными средствами, препятствующими появлению плесени и грибка, а также для защиты от грызунов. После этого сырье должно полностью высохнуть. Если использовать сырой материал, это приведет к его загниванию и расслаиванию.

До начала установки конструкции рекомендуется выполнить гидроизоляцию основания. Обычно на фундамент фиксируют рубероид. Рекомендуется использовать брус из хвойных деревьев, сечением 200 мм. Обвязку выполняют следующим образом:

• Положите брус поверх фундамента по периметру и соедините между собой; Проверьте высоту основания и нижней обвязки с помощью уровня, при обнаружении недочетов исправьте погрешности с помощью бетона или листов рубероида; Установите вертикальные опоры в углах сооружения и там, где будут располагаться перегородки между помещениями; Выполните верхнюю обвязку по такому же принципу, что и нижнюю.

Монтаж кровли

Сборно-щитовая баня не будет завершена без обустройства кровли. К крыше строения не предъявляется особых требований. Основная задача – правильно рассчитать нагрузки. Можно выполнить двухскатную крышу с хорошим наклоном.

Рекомендуется выбирать легкие материалы для кровли, чтобы не утяжелять конструкцию и не создавать дополнительную нагрузку на фундамент. По этой причине от использования тяжелой черепицы лучше всего отказаться. Можно применять металлические листы.

Так возводится каркасно-щитовая баня своими руками. После завершения обустройства помещения можно переходить к отделке.

Щитовая баня: технология строительства

Щитовая технология строительства бани

• оперативность строительного процесса;
• минимальная усадка из-за лёгкости здания;
• возможность возведения на слабых почвах;
• изобилие вариантов внутренней и внешней отделки;
• относительная дешевизна;
• быстрая нагреваемость.

1. Сравнительно короткий срок службы. Такая конструкция при правильной обработке древесины и дополнительном укреплении каркасных стоек прослужит 10-15 лет.
2. Отсутствие монолитности. Предполагает усиленную теплоизоляцию.

Подготовка к строительству щитовой бани

Выбираем место для бани

Важно учитывать при этом структуру и тип почвы, уровень прохождения подземных вод. Строительство щитовой бани лучше осуществлять на равнинной поверхности рядом с домом

Крупные корни деревьев из земли необходимо удалить.
Определяем оптимальные размеры конструкции. Площадь парилки должна обеспечивать каждому посетителю пространство около 1-1,5 кв. м.
Указываем в проекте количество помещений. Кроме стандартной комнаты отдыха, санузла и предбанника, можно оборудовать дровник и террасу.
Отмечаем схему подведения канализации, вентиляции, водопровода и электричества.
Выбираем печку для бани и указываем в проекте её месторасположение. Это может быть: каменная, металлическая печь или более современные модели.

Строительные материалы для щитовой бани

• сваи (от 700 рублей за штуку);
• песок (около 200 рублей за тонну), цемент (150 рублей за 1 мешок), щебень (400 рублей за тонну);
• брус 12/12 см (от 4 тысяч рублей за погонный метр);
• бруски 4/7,5 см (от 25 рублей за квадрат);
• доски 15/3 см (от 250 рублей за штуку);
• базальтовая плита или минвата (от 150 рублей за рулон);
• рубероид (350 рублей рулон);
• еврорубероид или металлочерепица (от 250 рублей за квадратный метр).

Особенности устройства фундамента щитовой бани

1. Скручиваем в трубу лист кровельного железа и привариваем две ручки. Толстый прут или проволока подойдут для этого оптимально.
2. Делаем в грунте отверстие. Его диаметр должен быть чуть больше, чем сделанной «трубы».
3. Устанавливаем в получившуюся яму опалубку. После этого обязательно проверить её положение с помощью уровня.
4. Засыпаем мелким песком.
5. Вставляем в трубу армировочную решётку и заливаем 2,5-3 ведра бетонного раствора.
6. Поднимаем её на 0,3-0,4 метра вверх и снова заливаем бетон.
7. Повторяем этот процесс до подъёма столбика на нужный уровень. Достигнув уровня грунта, заливаем раствор, ждём его застывания и снимаем опалубку.
8. Вставляем в свежий раствор шпильки с резьбой. Они понадобятся в качестве креплений для цокольной обвязки в дальнейшем.

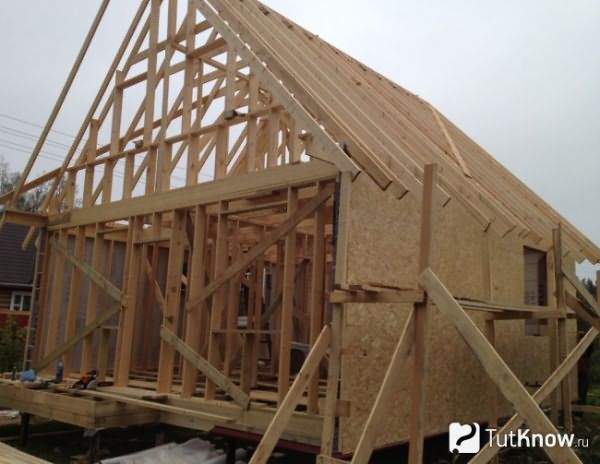

Возведение каркаса для щитовой бани

Возведение каркаса происходит поэтапно:

• Для начала на фундаментные столбы по периметру укладываем брус и соединяем его по углам.
• Подготавливаем отверстия для стоек в верхнем брусе.
• Вставляем вертикальные стойки по углам и периметру бани в расстоянии метра друг от друга. Закрепляем их распорками.
• Связываем верхние торцы при помощи опорного бруса. Он станет основанием для кровли.
• Прикрепляем горизонтальные перемычки к стойкам.
• Устанавливаем двери и окна.
• Обшиваем каркас и сооружаем дополнительную обрешётку для изоляционных слоёв. Сначала укладывается водоотталкивающая плёнка, затем утеплитель, а после мембранный пароизолятор.
• Выполняем внешнюю отделку. Используйте для этого блок-хаус, вагонку, сайдинг или другие материалы.

Сооружение кровли для щитовой бани

1. Собираем внизу стропильную систему и устанавливаем её на мауэрлат.
2. Прибиваем к ней сплошную обрешётку.
3. Укладываем пароизоляционный слой, затем утеплитель.
4. Сверху укрываем гидроизоляционной плёнкой.
5. Перпендикулярно обрешётке набиваем рейки.
6. Монтируем кровельный материал.

Как выстроить каркас щитовой бани?

Для возведения каркаса потребуются следующие материалы:

1. Брус сечением 10×10 см.
2. Металлические скобы и уголки.
3. Доски сечением 10×5 см или 10×4 см.

Каркас состоит из нескольких конструктивных элементов:

• нижней обвязки;
• стоек;
• укосин;
• верхней обвязки.

Перед началом работ древесину необходимо обработать огнебиозащитным раствором. Это предотвратит ее гниение и разрушение насекомыми. Все элементы каркаса скрепляют между собой металлическими уголками и саморезами (гвоздями). Брус для нижней и верхней обвязок соединяют способом врубки «в четверть».

Ширина промежуточных стоек каркаса должна соответствовать плотности утеплителя. Если предполагается возведение стен толщиной 10 см, можно использовать листовой пенопласт с аналогичным параметром. Если баню утепляют минеральной ватой, ширину стоек выбирают, исходя из толщины одного слоя этого волокнистого материала. Учитывают, что при укладке минваты ее нельзя уплотнять, так как она потеряет существенную часть своих теплоизоляционных свойств.

1. Монтаж каркаса начинают с укладки бруса на фундамент.
2. Далее по отвесу выставляют угловую стойку.
3. Укрепляют ее упирающимися в грунт укосинами.
4. Устанавливают остальные угловые стойки.
5. Монтируют верхнюю обвязку.
6. Выставляют промежуточные стойки с шагом 60-65 см.
7. Формируют обвязку для дверных и оконных проемов.

Планировка бани

Преимущества и недостатки построек

Положительные стороны:

1. Низкая цена.
2. Простота монтажа. Выполнить работы может любой человек, без практических навыков.
3. Быстрое прогревание помещений изнутри.
4. Малый вес постройки. Благодаря этому не нужно тратить деньги на возведение капитального фундамента.
5. Высокая скорость возведения здания.
6. Минимальная усадка. Для установки окон, дверей, проведения внутренней отделки не нужно ждать несколько месяцев.

Отрицательные стороны:

1. помещения быстро остывают;
2. Поскольку стены тонкие, возникают большие теплопотери.
3. Для обогрева помещений необходимо больше дров.

Каркасно-щитовые постройки имеют большую популярность в странах запада. В России они только начинают приобретать спрос.

Варианты проектирования бани

В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.

В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.

Самые популярные размеры:

• 3×4 м;
• 3×6 м;
• 5×5 м;
• 6×6 м;
• 6×8 м.

Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:

Правильное расположение постройки

Здесь важно организовать удобный подвод коммуникаций.
Тип грунта на участке. От этого зависит тип фундамента

В частности, для бани с бассейном важно, чтобы подземные воды не подмывали сооружение.
Планировка конструкции, размеры. Если будет строиться двухэтажная баня, то и нагрузка на каркас получится больше. Важно заранее рассчитать, где установить печь, определить высоту дымоходной трубы, в каком месте крыши она будет идти.
На схеме необходимо указать, где проходят: вентиляция, электрическая проводка, канализация.
Форма крыши, материал для ее настила. Проводится расчет мощности перекрытия.

Для коммуникаций желательно составить отдельный чертеж.

На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.

Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.

По стоимости от одноэтажной бани отличается не существенно

Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше

Рекомендуем ознакомиться:

• Поэтапное возведение бани с террасой
• Каркасная баня с беседкой

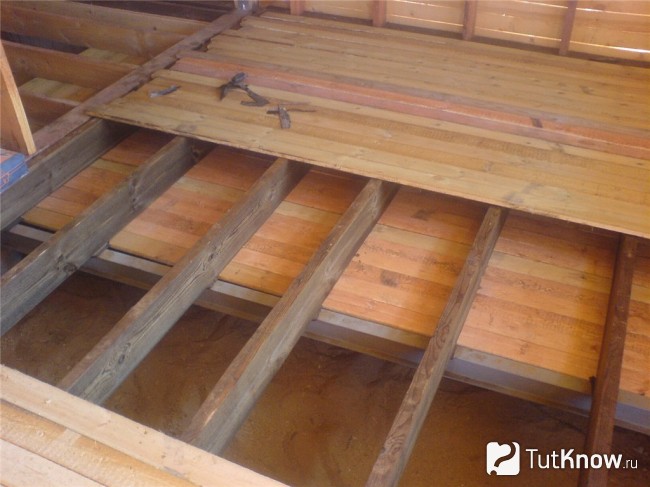

В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.

На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.

В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.

Тематический материал:

• Кирпичная печь для бани
• Металлическая печь для бани

На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:

• парная;
• душевая;
• предбанник (раздевалка).

Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.

Основные плюсы мини-бани – скорость строительства, небольшие траты.

Обустройство фундамента для щитовой бани

Учитывая то, что щитовая баня имеет сравнительно небольшой вес, в качестве опоры можно использовать столбчатый фундамент. Если габариты постройки невелики, то будет вполне достаточно установить фундамент только под углами конструкции, опорными частями внутренних перегородок и точками их пересечения. В любом случае, прочитайте, какой фундамент под баню лучше делать, чтобы впоследствии избежать неприятных последствий.

Наиболее эффективным фундаментом для щитовой бани являются асбестоцементные трубы диаметром 20 см, вкопанные в землю и залитые бетоном (детальнее: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике»). При установке конструкции на пучинистом грунте в трубе должна быть арматурная решетка.

Монтаж фундамента в таком случае выглядит следующим образом:

• Сначала в земле выкапываются ямы глубиной около полутора метров и шириной, немного превышающей диаметр труб;
• Дно ямы накрывается железобетонной подушкой, на которую устанавливается труба из асбестоцемента;
• Если труба была установлена ровно, то пространство между землей и опорой засыпается грунтом;
• Далее в трубы заливается бетон, после чего конструкция должна полностью застыть.

Кроме такого способа, столбчатый фундамент можно установить еще и при помощи съемной опалубки. Такой метод отличается большей сложностью монтажа и повышенной стоимостью.

Последовательность работ следующая:

• Первым делом нужно взять листовое кровельное железо и свернуть его в трубу;
• При помощи сварки к полученным трубам нужно прикрепить две ручки из подходящего металлического прута;
• Далее выкапывается яма подходящего размера, чтобы было немного свободного пространства между грунтом и опалубкой;
• Труба вставляется в подготовленную яму и устанавливается по уровню;
• Зазор между опалубкой и грунтом засыпается песком;
• В трубу запускается армированная решетка;
• Далее опалубка заливается тремя ведрами бетона;
• При помощи ручек трубу нужно вытянуть вверх примерно на 35 см (чтобы упростить данный процесс, ее можно слегка раскачивать, но после этого придется заново выставлять ее по уровню);
• В трубу заливается еще три ведра бетона, опалубка снова поднимается на фиксированную величину;
• Предыдущая операция повторяется ровно до тех пор, пока фундамент не поднимется до необходимого уровня.

В тот момент, когда фундамент окажется выше уровня грунта, нужно немного подождать, пока бетон схватится, и только после этого снять опалубку. В это же время нужно установить закладные элементы для будущей обвязки. Чтобы это сделать, в мягкий бетон вставляются штыри с резьбой.

Проект эконом бани

Просмотрев цены на материалы, можно заметить, что выгоднее строить баню из блоков либо по канадской технологии. Причем последний будет более выгоден, если часть материалов использовать б/у или низкосортных (к примеру, вместо обрезной доски можно применить необрезную, добавив колорита дачной бане). Более точные данные по расходу материалов можно получить после составления проекта и сметы.

Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром)

Главным помещением в любой, даже самой маленькой бане является парилка. Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром).

Парная, интерьер

Также, если вся печь полностью находится в парной и из этого же помещения производится загрузка топлива, стоит увеличить полезную площадь помещения еще на 1-2 метра, чтобы было удобно складировать и подкидывать в топку дрова. Непосредственно перед печью обязательно настилается предтопочный лист размерами 1х1 м, что также отмечается на план-схеме будущей бани.

В бане непременно предусматриваются водные процедуры, соответственно, следует подумать о небольшой душевой, расположенной в отдельной комнате или смежной с парилкой. Второй вариант, когда парилка и помывочная объединены, позволяет сэкономить пространство и снизить расходы на монтаж канализационных сточных отводов, межкомнатных перегородок.

Планировка помещений в бане

Последняя важная комната бани – гардеробная или предбанник. Здесь должны уместиться лавки и вешалки для посетителей, шкафчик для банных принадлежностей, возможно, небольшой стол. Также возможен и предпочтителен вариант, при котором каменка располагается в парной, а загрузочная дверца выходит в предбанник, что позволяет экономить на отоплении.

На фото изображен маленький предбанник с решетчатым деревянным полом

В бане эконом можно обойтись без:

• водопроводной системы. Но придется обустроить печь с баком и приносить воду ведрами вручную;
• отдельного санузла. Эти удобства можно вынести на улицу или в дачный дом, если баня на даче будет использоваться только в теплое время года.

А вот без электричества и канализации обойтись не получится, поэтому желательно заказать или построить септик / выгребную / дренажную яму, а также протянуть силовую линию к месту строительства бани, ведь париться при свете свечи очень неудобно.

Банный слив

Обязательно укажите на план-схеме:

• габариты здания и каждой комнаты в отдельности;
• высоту потолков и общую высоту бани;
• месторасположение печи;
• стороны, в которые будут открываться двери, в том числе топочная;
• расположение окон (в парной окошко располагается на высоте от 185 до 195 см от пола и не над полоком);
• расположение розетки и выключателя, щитка и светильников (используются изделия только с уровнем влагозащиты выше IP54).

Стены

Стены можно сделать в виде деревянных теплосберегающих панелей, которые устанавливаются непосредственно на брус нижней обвязки.

Конструктив панелей выглядит следующим образом:

• каркас из бруса 50х50мм;
• пароизоляция (со стороны обращенной внутрь обшиваемого помещения);
• утеплитель из минваты или другого подобного материала;
• гидроизоляция для защиты от попадания дождевой влаги (со стороны панели обращенной к улице);
• обшивка вагонкой с двух сторон.

Для обшивки прекрасно подойдет вагонка из липы, ольхи или осины. Также можно использовать более дешевую вагонку из сосны. Кроме более низкой стоимости многих сосновая вагонка привлекает своим смоляным запахом, который насыщает баню, создавая особую атмосферу хвойного леса.

Как самому построить баню на даче.

Иногда так хочется покинуть суету и шум города, и уехать на дачу. Тишина, прогулки, занятие любимыми делами — что может быть лучше! Если на даче обеспечен комфорт, хочется приезжать ещё и ещё. Одним из комфортных условий проживания на даче является баня.

Строительство можно, конечно, поручить профессиональным строителям. Однако, построить и благоустроить баню на дачном участке вполне по силам самостоятельно. Это избавляет от дополнительных трат и позволяет произвести отделку и благоустройство в полном соответствии со своими желаниями и предпочтениями. Поэтому эта задача непростая, но вполне по силам начинающему строителю. Построенная собственноручно баня будет радовать владельцев ещё больше. Итак, как же самому построить баню?

Во-первых, как и при любом строительстве, сначала необходимо определиться с проектом и с материалами, из которых баня будет строиться. Выбор основного материала для строительства зависит от географического положения и условий эксплуатации, а также от собственных возможностей.

Бани бывают из кирпича, газобетона и других каменных материалов, некоторые отдают предпочтения каркасным баням, однако, многие начинающие строители предпочитают строить баню из дерева. Этот лёгкий и долговечный материал не требует обустройства серьёзного и дорогого фундамента, однако обладает прекрасными характеристиками. В случае надлежащего ухода, эксплуатация бани не будет доставлять особых хлопот.

Монтаж пола каркасно-щитовой бани на даче

Пол в бане выполняется двойной:

1. Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
2. Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.

Рекомендуется в полу оставлять небольшие щели. Это будет способствовать лучшей просушке досок и обеспечит приточный воздух для горения дров в каменке. При использовании бани на ее пол укладывается специальная решетка.

Каркасная баня, технология строительства.

Мы уже рассказывали, как «в одни руки» построить бытовку, и пошагово описывали процесс возведения оригинального круглого погреба. Продолжаем начатую тему. Из данной статьи вы узнаете, как должны самостоятельно строиться правильные каркасные бани.

Особенности возведения свайно-винтового фундамента

Практика показывает, что главным движителем любого строительства является идея. Мы всегда начинаем строить со слова «хочу» или простой жизненной необходимости. Именно это и послужило руководством к постройке каркасной бани размером 6х4 м.

Идею стройки бани подкинула мне моя мама, а я, начитавшись FORUMHOUSE и насмотревшись фильмов признанного гуру каркасного строительства Ларри Хона, решил, что справлюсь с поставленной задачей. Тем более, что руки просто чесались взяться за инструмент!

Баню «установили» на участок с учетом сторон света и границ до соседей. Это позволило сориентировать комнату отдыха так, чтобы она смотрела на участок.

Многие начинающие строители упускают этот момент. В результате дом выходит за обозначенные границы, или, выглянув из окна, мы взглядом упираемся в стену соседнего дома.

В итоге после создания правильного чертежа с размерами бани получилось следующее: входная дверь находится внизу, прямо над прихожей размещается парная, справа от парной — моечная и туалет. Комната отдыха слева, а окна бани смотрят на летний домик Sashauzerа.

Место выбрали, чертёж готов, смета просчитана, самое время делать фундамент. В качестве основания Sashauzer выбрал свайно-винтовой фундамент.

Причиной этому послужили пусть и редкие, но возможные паводки, полностью затапливающие соседние участки. Участок пользователя стоит выше остальных, он решил, что лучше перестраховаться.

В весенний паводок многих соседей затопило. У кого дома находятся в низине, затопило по окна. У нас вода между грядок стояла.

Здраво рассудив, что силами одного человека сваи не закрутить, Sashauzer решил использовать услуги фирмы, специализирующейся на данном типе фундамента. Забегая вперёд, скажем, что фундамент – это единственная конструкция, сделаная чужими руками на этой стройке.

Как и положено, при строительстве свайно-винтового фундамента в первую очередь делается пробное завинчивание. В итоге выяснилось, что закручивать сваи надо на глубину 3 метра.

Этот этап очень важен, т.к. если заглубить сваи «на глаз», они могут не достигнуть запроектированной несущей способности и со временем под нагрузкой просядут. Или окажется, что вместо 3-х метровых, нужны сваи длиной в 5 и более метров. В этом случае цена такого фундамента может превысить все разумные пределы, и надо искать другие варианты основания.

В этой статье рассказывается, как сделать бюджетный фундамент под бытовку. Это готовая пошаговая инструкция для тех, кто готовится приступить к стройке.

В итоге получилось, что под баню надо устанавливать 9 свай длиной по 3.5 м. Приехала «фирма» и… началось. Пока Sashauzer отошёл, рабочие успели выкопать две огромные ямы глубиной по 1.5 метра, куда воткнули сваи, причем 2 метра торчали сверху над землёй. На вопрос, что это за халтурная технология, получен ответ, что свая в глину не крутится. Самое интересное, что рабочие пытались закрутить сваю обычным ломом, а наращивать длину рычага отказались, за что их выгнали без оплаты.

Пришлось прибегнуть к услугам второй фирмы. В этот раз всё сделали, как надо, закрутив сваи на нужную глубину в 3 метра.

У меня есть инвертор, и оголовки к сваям я приварил самостоятельно.

Если взглянуть на картинки ниже, то видно, что приямки, которые вырыли перед закручиванием свай, по просьбе пользователя не закапывали.

Цель — Sashauzer решил сделать дополнительную антикоррозийную защиту металла свай в самом «узком» месте – переходе грунт/воздух.

«Антикоррозийку» провели следующим образом — сначала верхнюю часть свай промыли водой с тряпкой, затем, после того как они высохли, прошлись тряпкой, смоченной растворителем. После чего сваи покрыли резинобитумной мастикой.

Дав мастике высохнуть, Sashauzer намотал на сваи битумную ленту (снизу вверх), не доходя до оголовков.

Крепить ленту к поверхности наш пользователь решил с помощью прогревания газовой горелкой, а на финише ещё раз по всем элементам прошёлся мастикой.

Возведение стен видео

После обустройства фундамента можно приступать к укладке чернового пола и возведению стен бани. Как все это выполняется, подробно показано в первом видео

Обратите внимание: все размеры даны для здания с параметрами 3х4 метра. Торцы панелей по всему периметру цокольного основания здания нужно закрыть деревянным брусом (фото)

Во время сооружения первого яруса – обвязки цоколя – брус обязательно тщательно обрабатывается антисептиком. Если вы строите баню из готовых панелей, как во втором видео, то всю работу можно выполнить очень быстро. За день, максимум, два дня. Панели производятся уже утепленными, поэтому баню не нужно будет утеплять. Если вы решили стоить не из щитов, а из досок, стены придется утеплить. В этом случае утеплитель (минвата, пенополистирол и пр.) нужно будет подрезать по ширине проемов между брусьями.

Брусья крепятся между собой скобами и гвоздями. Опорные вертикальные стойки для большей крепости и надежности конструкции фиксируются с помощью вспомогательных распорок. Рассчитывая ширину шага между стойками, соотносите его не только с шириной плит утеплителя, но и местоположением оконных/дверных проемов.

Строительство щитовой бани своими руками

Всегда на Руси в каждом дворе строили баню. Крестьянский труд был не только тяжёлым, но и пыльным, так как много приходилось работать с землёй, посевом, уборкой урожая, сенокосом. И после тяжёлого трудового дня баня спасала всех — от мала до велика.

В бане запаривали лечебные травы и брызгали этими настоями на каменку, вверх поднимался лечебный пар. Дыша таким паром, тело прогревалось, и уходили все болезни. Веники делали разные: из дуба, берёзы, из хвойных веточек. Поэтому пропариться с таким веником было делом хорошим.

Как правило, наутро все хвори исчезали, и каждый чувствовал в себе прилив новых сил. Бани раньше строили бревенчатые, а теперь их возводят из любого материала. Рассмотрим в этой статье строительного журнала этапы строительства щитовой бани.

Каркасная баня своими руками: пошаговая инструкция

Для начала давайте разберемся с тем как построить фундамент под каркасную баню. Так, как сооружение это очень легкое, под него можно использовать дешевое столбчатое основание, как правильно возвести столбчатый фундамент своими руками читайте здесь. Если вы остановились на столбчатом фундаменте и не собираетесь заливать ростверк, то нижнюю обвязку стоит сделать из бруса потолще (до 200мм).

Такое сооружение, как баня, конечно, требует наличия слива. Своими руками его устроить также не сложно. Еще перед заливкой фундамента следует выкопать траншею под трубу и колодец приемник. Бетонное основание под пол заливают с уклоном к месту ее выхода (где выкапывают небольшой приемник-лоток для воды).

При заливке, пол можно дополнительно утеплить. Для этого грунт сначала уплотняют (выдерживая уклон), укладывают в траншею трубу и засыпают ее. Сверху насыпают щебень в 20см и заливают бетонную стяжку в 3 см. устройстве слива для бани можете посмотреть тут .

Совет: Устраивая бетонное основание под пол, не забудьте оставить место под фундамент каменки.

Далее на стяжку насыпают керамзит. Поверх него стелят гидроизоляцию. Далее все заливают бетоном слоем в 5см с армированием всей конструкции, рабицей.

Сборка каркаса стен и кровли

Нижняя обвязка крепится к столбам фундамента при помощи анкерных болтов с шестигранными гайками и широкими шайбами (более подробно о монтаже нижней обвязки смотрите тут ). На каждый столб в зависимости от расстояния между ними используется по 1-2 болта. На следующем этапе устанавливают угловые стойки. Крепят их на стальные уголки. Далее приступают к установке промежуточных стоек. Шаг между ними — обычно составляет 0.6м. Затем крепят верхнюю обвязку и постоянные укосины с внутренней стороны бани (по четыре на каждую стойку). Пошаговую инструкция по возведению каркасных стен можете посмотреть здесь .

На следующем этапе к верхней обвязке уголками или врубкой фиксируют балки перекрытия. Далее на анкера с дополнительным креплением скобами устанавливают стропильные ноги.

Утепление стен каркасной бани

Строя каркасную баню, внимание нужно уделить, в том числе и утеплению стен. Выполняется эта операция в несколько этапов:

• Между стойками устанавливаются плиты стекловолокна.
• На стойки брусками фиксируется гидроизоляционная пленка.
• На бруски крепится блокхаус.
• Изнутри бани на стойки также брусочками монтируется пароизолятор.
• Выполняется внутренняя обшивка доской или вагонкой.

Важно: Окрашивать доску, использованную для внутренней обшивки нельзя. Не допускается использование и лакированной вагонки

Перед утеплением стен нужно утеплить и кровлю. Для этого на стропила сначала натягивается гидроизоляционная пленка. Крепят ее с небольшим провисом. Затем набивается обрешетка и монтируется кровельный материал.

Потолок каркасной бани утепляют примерно так же, как и стены. Вот точная пошаговая инструкция:

1. 1. На балки крепят пароизолятор.
2. 2. Обшивают потолок вагонкой или доской.
3. 3. Сверху укладывают теплоизолятор.
4. 4. Зашивают пол чердака.

На заключительном этапе бетонный пол бани обкладывают плиткой. Далее монтируют окна и двери. На этом строительство бани считается законченным. Можно приступать к возведению каменки, сборке лавок и т.д.

Видео по теме «возведение каркасной бани своими руками»:
