Швеллер 16 и его характеристики

Применение

Марка швеллера 16 предназначена для использования в строительной отрасли. Он используется при возведении зданий и сооружений в сейсмоопасных районах, а также при постоянном вибрационном воздействии во время эксплуатации.

К основным областям применения относятся:

• опорные части рекламных щитов;
• ростверк свайного и свайно-винтового фундамента;
• армирование подземной части строения;
• маршевые и винтовые лестницы;
• каркасные здания.

Используется изделие в качестве несущего, самонесущего и ненесущего элемента в каркасе зданий различного объема.

При необходимости создания наиболее надежного узла сопряжения нескольких балок предусматривается использование 16П. Горячая прокатка обеспечивает прочность и надежность при высокой нагрузке и работе в холодном климате. Основным материалом для производства такого швеллера является сталь с малым содержанием легирующих компонентов (09Г2С).

4 Техтребования к изготовлению швеллера № 14 – марки стали, прочность и качество

Если помимо характеристик, представленных в вышеупомянутых ГОСТах сортамента (5267.1 и 8240), необходимо выяснить какие-либо иные параметры и свойства горячекатаной швеллерной металлопродукции с профилем № 14, то следует обратиться уже к совсем другим стандартам. А именно, к ГОСТам технических условий. Это стандарты, регламентирующие технические требования и условия производства ряда различной металлопродукции вообще и данного вида (швеллеров ГОСТ 5267.1 и 8240) проката в частности. В этих нормативных документах приведены марки стали, используемые для производства предусмотренных соответствующим стандартом техусловий металлоизделий, прочностные и многие другие характеристики, включая требования к качеству изготовленной металлопродукции.

Швеллеры №14 б/у

Стандартов техусловий для швеллерной металлопродукции с профилем № 14, производимой по ГОСТ сортамента 8240 несколько, а именно – 7. Возникает, казалось бы, законный вопрос – не много ли? Нет – в самый раз, исходя из существующих в настоящее время потребностей человека в швеллере и прочей металлопродукции. Ведь каждый из стандартов техусловий соответствует определенным, но достаточно широким техническим и климатическим условиям, областям применения, а также способам использования производимых по ним изделиям.

А вот швеллер № 14, производимый по стандарту сортамента 5267.1, выпускают только по одному ГОСТ техусловий. Это вполне закономерно, учитывая его узкую область применения – только для вагоностроения. Хотя его можно использовать и для других целей, в том числе наравне со швеллером № 14Са, производимым по ГОСТ сортамента 8240. Главное при этом учесть особенности этого швеллерного проката, налагаемые на него стандартом сортамента 5267.1 и тем единственным ГОСТ техусловий, по которому его изготавливают.

Итак, стандарты техусловий швеллерного проката, производимого по ГОСТ 8240, (в том числе профиля № 14) и краткие пояснения для них:

• 535-2005 – данный ГОСТ распространяется на стальные металлоизделия общего и специального промышленного и другого назначения, которые делают из углеродистой стали только обычного качества;
• 27772-2015 – на металлопрокат для строительных и прочих стальных конструкций, а также используемый для многих других целей;
• 19281-2014 – на металлопродукцию повышенной прочности, производимую из качественных нелегированных, а также низколегированных сталей и применяемую для изготовления и сборки самых различных стальных конструкций;
• 6713-91 и Р 55374-2012 – данные ГОСТы распространяются на стальную металлопродукцию для мостов и различных их элементов и конструкций;
• 5521-93 и Р 52927-2015 – на стальные металлоизделия для судостроения и возведения различных морских и речных сооружений и конструкций разнообразного назначения.

Швеллер: изготовление, классификация, ГОСТы | Полезные статьи о металлопрокате

Швеллер – это предмет, который нередко используется в контакте с иными несущими конструкциями. Дословный перевод данного слова означает «подоконник». По форме сечения он напоминает букву П, а по характеристикам считается изделием, которое обеспечивает отличную адгезию материалов.

Изготовляя этот предмет, производители знают, что вес распределен равномерно, избегая изломов в одном месте. Присутствует швеллер без преувеличения везде – это встречают в зданиях, сооружениях и ограждениях. Его используют, строя дороги и мосты. Требования к химическому составу, габаритам, способам изготовления прописаны в государственных стандартах.

Там же отображены все доступные на сегодня разновидности предметов.

Государственные стандарты

Швеллер горячекатаный – это результат использования стального листа определенных свойств и прокатного стана. Гнутый же изготовляют из того же материала с профилегибочным станом. У него скругленные полки.

Государственные стандарты:

Ассортимент сортов горячекатаного швеллера прописан в ГОСТ 8240-97. Там указано, что бывают изделия общего или спецназначения. Они составляют не более 400 мм в высоту и 115 мм в ширину.
ГОСТ 8240-89 – это официальный норматив, который регулирует ассортимент сортов горячекатаных изделий, если внутренние грани полок расположены с уклоном. Еще он прописывает характеристики швеллеров, где грани полок параллельны. Документ приводит таблицу, где указана масса, отображен размер (габаритный и поперечного сечения). Государственный стандарт указывает, какие могут быть отклонения по разным характеристикам.
ГОСТ 11474-76 прописывает сортамент гнутых швеллеров. Его тоже нужно учитывать при производстве данных конструкций.
ГОСТ 8278-83, 8281-80 – документы, отображающие вес и размеры гнутых швеллеров

Соответствие приведенным там требованиям важно для конечного потребителя – оно гарантирует высокую износостойкость конструкции.

Гнутый швеллер – это износостойкая альтернатива кирпичу или древесине. Из него производят каркас несущей конструкции, ограду или перекрытие. Ему свойственна гибкость и прочность. Он легко поддается свариванию. Использование такого продукта сокращает строительные расходы на треть.

Его применяют и там, где от характеристик несущей конструкции зависит многое. Размеры могут серьезно отличаться. Вес и габариты прописаны в государственных стандартах. Его производят на профилегибочном стане, используя горяче- или холоднокатаную сталь.

Можно использовать еще конструкционный или низколегированный железный сплав.

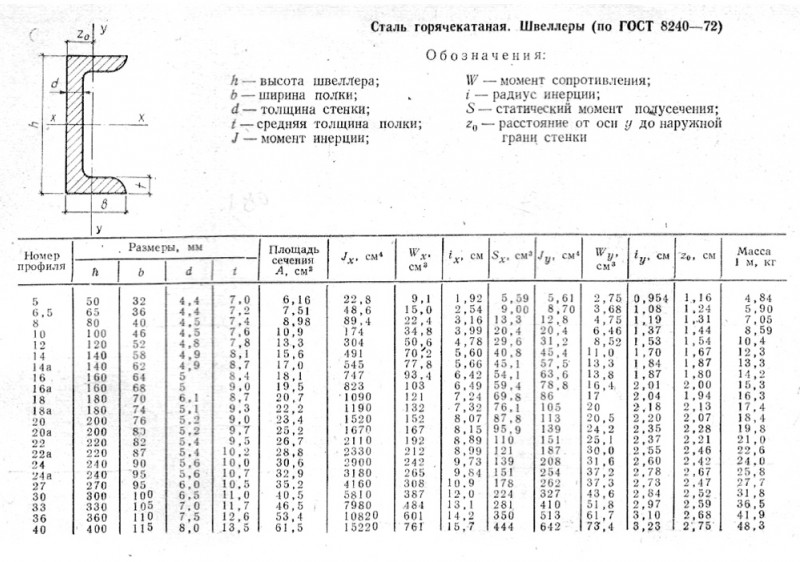

Таблица швеллеров, представленная в документе, содержит информацию по размерам поперченного сечения, номинальным габаритам, массе 1 м.

Швеллеры с уклоном внутренних граней полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей	zо, см
не более	X – X	Y – Y
Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
мм
5	50	32	4,4	7,0	6,0	2,5	6,16	4,84	22,8	9,1	1,92	5,59	5,61	2,75	0,95	1,16
6,5	65	36	4,4	7,2	6,0	2,5	7,51	5,90	48,6	15,0	2,54	9,00	8,70	3,68	1,08	1,24
8	80	40	4,5	7,4	6,5	2,5	8,98	7,05	89,4	22,4	3,16	23,30	12,80	4,75	1,19	1,31
10	100	46	4,5	7,6	7,0	3,0	10,90	8,59	174,0	34,8	3,99	20,40	20,40	6,46	1,37	1,44
12	120	52	4,8	7,8	7,5	3,0	13,30	10,40	304,0	50,6	4,78	29,60	31,20	8,52	1,53	1,54
14	140	58	4,9	8,1	8,0	3,0	15,60	12,30	491,0	70,2	5,60	40,80	45,40	11,00	1,70	1,67
16	160	64	5,0	8,4	8,5	3,5	18,10	14,20	747,0	93,4	6,42	54,10	63,30	13,80	1,87	1,80
16a	160	68	5,0	9,0	8,5	3,5	19,50	15,30	823,0	103,0	6,49	59,40	78,80	16,40	2,01	2,00
18	180	70	5,1	8,7	9,0	3,5	20,70	16,30	1090,0	121,0	7,24	69,80	86,00	17,00	2,04	1,94
18a	180	74	5,1	9,3	9,0	3,5	22,20	17,40	1190,0	132,0	7,32	76,10	105,00	20,00	2,18	2,13
20	200	76	5,2	9,0	9,5	4,0	23,40	18,40	1520,0	152,0	8,07	87,80	113,00	20,50	2,20	2,07
22	220	82	5,4	9,5	10,0	4,0	26,70	21,00	2110,0	192,0	8,89	110,00	151,00	25,10	2,37	2,21
24	240	90	5,6	10,0	10,5	4,0	30,60	24,00	2900,0	242,0	9,73	139,00	208,00	31,60	2,60	2,42
27	270	95	6,0	10,5	11,0	4,5	35,20	27,70	4160,0	308,0	10,90	178,00	262,00	37,30	2,73	2,47
30	300	100	6,5	11,0	12,0	5,0	40,50	31,80	5810,0	387,0	12,00	224,00	327,00	43,60	2,84	2,52
33	330	105	7,0	11,7	13,0	5,0	46,50	36,50	7980,0	484,0	13,10	281,00	410,00	51,80	2,97	2,59
36	360	110	7,5	12,6	14,0	6,0	53,40	41,90	10820,0	601,0	14,20	350,00	513,00	61,70	3,10	2,68
40	400	115	8,0	13,5	15,0	6,0	61,50	48,30	15220,0	761,0	15,70	444,00	642,00	73,40	3,23	2,75

Как производят швеллеры?

В соответствии с ГОСТ 8240-97 швеллер 12 изготавливается на предприятиях. Материалом для швеллера выступают сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие стали маркируется ст3пс и 09Г2С соответственно. Химический состав первой очень многообразный и включает в себя множество различных металлов. Кроме того могут применяться и черный металл или алюминий.

Весь сортамент швеллера 12мм изготовленного по ГОСТ 8240-97 имеет специальные обозначения, которые показывают способ изготовления. Так, к примеру:

1. С — специальный швеллер. В ГОСТ не прописаны размеры данного швеллера. Зачастую такой сортамент изготавливается по специальному заказу с определенными параметрами, которые необходимы заказчику.
2. П- швеллер изготавливается с параллельными основанию полками.
3. У- полки, расположены под углом к основанию.
4. Э- экономный вариант. Изготовление происходит по ГОСТ, однако в процессе производства используют меньше металла.
5. Л- легкий профиль. Для производства используют легкие металлы, например алюминий.
6. В- специальная маркировка, которая говорит о том, что такой швеллер предназначен для авто и вагоностроения.
7. Т- профили для тракторов.

Для того, чтобы лучше разобраться в различных маркировках швеллеров можно посмотреть следующее фото.

Весь сортамент изготовления швеллеров отличается способами производства:

1. Метод горячекатаного выпуска.
2. Гнутый или холоднокатаный.
3. Специальный.

Швеллер 12 производиться согласно 1 варианту, а именно горячего проката. Все это прописано в ГОСТ 8240-97.

Общие параметры:

Швеллеры 12 и 12П имеют идентичные параметры за исключением радиуса закругления полки r.

• высота основания полки (h): 120 (мм);
• ширина полки (b): 52 (мм);
• толщина стенки (s): 4.8 (мм);
• толщина полки (t): 7.8 (мм);
• радиус внутреннего закругления (R): 7.5 (мм);
• радиус закругления полки с уклоном внутренних граней полок (r): 3 (мм);
• радиус закругления полки с параллельными гранями полок (r): 4.5 (мм).

Важно: данные справедливы для стальных горячекатанных швеллеров по ГОСТ 8240-89

Размеры швеллера по ГОСТу гнутого типа

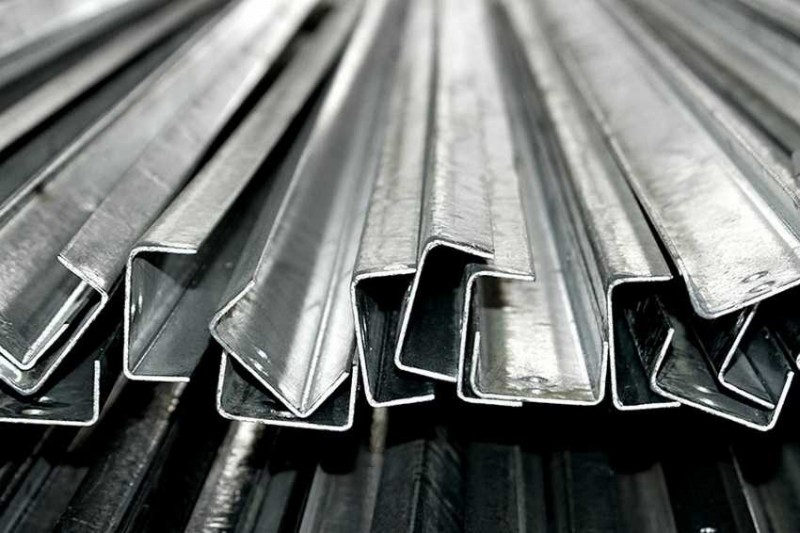

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная:
  • высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.
• Сталь углеродистая спокойная и низколегированная:
  • высота 25-310 мм,
  • длина полок 26-160 мм,
  • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок:
  • длинной 22 — 160 мм,
  • короткой 12 — 90 мм,
• толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Цена

Цена изделия определяется на основании серии (У, П, а, Э, Л), типа исходного материала для производства, длины, веса, способа доставки. Окончательная сумма зависит от количества балок в тонне и остатка (балка меньшей длины). Самый дорогой вид проката – серия «а», т.к. он прочный и универсальный.

При заказе большого объема материала можно приобрести его по более выгодной цене. В среднем стоимость швеллера 16 составляет за тонну:

• 16П длиной 9 м – 27,68 тыс. руб.;
• 16П длиной 12 м – 25,55 тыс. руб.;
• 16У длиной 9 м – 24,4 тыс. руб.;
• 16У длиной 12 м – 23,4 тыс. руб.

Один метр горячекатаного швеллера стоит порядка 615 руб. при заказе балки длиной 12 м.

Горячекатаный швеллер 16: технические характеристики и области применения

Металлопродукция этой группы производится в соответствии с ГОСТом 8240-97. Различают разновидности: с уклоном внутренних граней полок («У») и параллельными гранями («П»), в нормальном и усиленном вариантах. В маркировке усиленная продукция имеет индекс «а». С уклоном внутренних граней в диапазоне 6-10% выпускают также специальную серию («С»), а с параллельными внутренними гранями – легкую («Л») и экономичную («Э»).

Таблица размеров горячекатаного швеллера 16 серий «У», «С», «П», «Л», «Э» и весов 1 м

Тип	Высота стенки, h, мм	Ширина полки, b, мм	Толщина стенки, s, мм	Толщина полки, t, мм	Радиус кривизны, R, мм	Радиус закругления полки, r, мм	Масса, кг
16У	160,0	64,0	5,0	8,4	8,5	3,5	14,2
16аУ	160,0	68,0	5,0	9,0	8,5	3,5	15,3
16С	160,0	63,0	6,5	10,0	10,0	5,0	17,53
16аС	160,0	65,0	8,5	10,0	10,0	5,0	19,74
16П	160,0	64,0	5,0	8,4	8,5	5,0	14,2
16аП	160,0	68,0	5,0	9,0	8,5	5,0	15,3
16Л	160,0	35,0	3,4	5,3	8,0	—	7,1
16Э	160,0	64,0	4,7	8,4	11,0	3,5	14,01

Способом горячей прокатки при температурах, которые превышают порог рекристаллизации стали, производят изделия с высокими прочностными характеристиками. Визуальное отличие горячекатаных профильных металлоизделий – четкие наружные углы, у гнутых аналогов они слегка скруглены.
Швеллер 16 из углеродистых сталей обыкновенного качества применяется в строительстве. В том числе он востребован в регионах с высокой сейсмической активностью или при сооружении объектов, эксплуатация которых связана с вибрационными нагрузками.

Основные области применения:

• каркасное строительство (в качестве основного элемента каркасов небольших сооружений или дополнительного при возведении крупногабаритных строений);
• изготовление маршевых и винтовых лестниц;
• армирование фундаментов;
• устройство ростверка свайного или свайно-винтового фундаментов;
• создание опор для объектов наружной рекламы.

Если при монтаже конструкции важным фактором является хорошее сопряжение швеллера с другими элементами по внутренней поверхности, то используют металлоизделия с параллельными внутренними гранями полок.

Для эксплуатации в условиях повышенных нагрузок и в районах с холодным климатом востребован горячекатаный швеллер, изготовленный из низколегированных сталей, содержащих повышенное количество марганца, например 09Г2С.

1 Особенности и типы по ГОСТам сортамента горячекатаных швеллеров № 14

Швеллер № 14 относится к так называемой горячекатаной стальной швеллерной продукции, у которой типоразмер определенного ряда видов этих изделий обозначается соответствующим номером профиля. Для рассматриваемого швеллера – № 14. А поперечное сечение у данной швеллерной продукции имеет форму, в точности напоминающую букву «П».

Горячекатаные швеллеры № 14

Однако с правильным П-образным сечением выпускают довольно много разных типов швеллеров. Но швеллерная продукция, к которой относится рассматриваемый профиль № 14, отличается от всех прочих швеллеров, а от некоторых настолько сильно, что ее с ними никак нельзя спутать. Впрочем, «непосвященному», то есть не имеющему хоть какое-то представление о рассматриваемых швеллерных изделиях, различить их будет почти невозможно. Поэтому всем рекомендуем ознакомиться с 1-ой главой публикации этого сайта о швеллерных изделиях № 16. Там указаны все типы выпускаемых швеллеров и их основные отличия от рассматриваемого типа металлопродукции.

Два типа швеллеров с профилем № 14 и ГОСТы сортамента на них следующие:

• швеллерная продукция общего и специального применения – производится по стандарту сортамента 8240-97;
• швеллерная продукция, применяемая в вагоностроении – производится по 5267.1-90.

Помимо этого, швеллеры № 14 делятся на виды в зависимости от требований к изготовлению и способов и условий применения, в соответствии с чем на них распространяются еще 7 стандартов – это ГОСТы технических условий. Все сведения об этом приведены в последней главе данной статьи.

Размеры и характеристики швеллера 18П

• Вес 1 метра – 16.3 кг, 17.4 кг (18аП)
• Высота швеллера – 180 мм
• Ширина полки – 70 мм, 74 мм (18аП)
• Толщина полки – 8.7 мм, 9.3 мм (18аП)
• Толщина стенки – 5 мм
• Толщина угла – 9 мм (радиус закругления)
• Площадь поперечного сечения – 20.7 см2, 22.2 см2 (18аП)
• Погонных метров в тонне – 61

По точности различают на высокую, повышенную и обычную.

• Обозначаются буквами
  • А (высокая)
  • Б (повышенная)
  • В (обычная)

Например: 5аП, 18бП, 12аУ

По прочности градация на обычную и повышенную.

Допустимые отклонения размеров (по ГОСТ 8240-97)

• Высота +- 2 мм
• Ширина полки +- 2 мм
• Толщина полки -0,5 мм
• Толщина стенки +- 0,5 мм
• Прогиб стенки швеллера не более 1 мм. Стенка, это которая “h” на схеме выше. Она должна быть прямой, не выпирать влево или вправо в оговоренном пределе.
• Кривизна не более 0.2% длины швеллера.
• Перекос полок – заваливание их во внутрь или во вне, для разных точностей (a,б,в):
  • 0,9 мм
  • 1 мм
  • 1,2 мм

Отклонения у швеллера “П” по толщине стенки и радиусу закругления не контролируют. А плюсовые отклонения по толщине полки контролируются предельным весом швеллера. Отклонения по массе не должны превышать +-4% для партии и +-6% для единицы.

Масса погонного метра вычислена с помощью площади сечения и плотности стали 7,85 г/см3 или 7850 кг в кубическом метре.

Отклонения размеров длины

Длина швеллера 18П в пределах 2 – 12 метров. Но при соглашении с производителем, изготавливаются и свыше 12 м. Отклонения по длине для швеллера от 2 до 8 метров – +- 40 мм. При длине свыше 8 метров не более 100 мм.

Материал изготовления

• У производителей часто встречаются изготовленные из сталей:
  • 09Г2С
  • 09Г2С-15
  • 09Г2С-14
  • Ст3
  • С255
  • С355-1
  • С345
  • 3пс
  • 3сп/пс5

Площадь швеллера

Для различных аспектов, например расход краски, требуется знать какова площадь изделия. Задача не тривиальная, поскольку форма не простая для точного расчёта. Для целей ответа была проделана работа.

В 1 погонном метре швеллера 18П – 0,644 квадратных метра (м2)

• Для удобства подсчитано количество м2 в единице изделия разной длины
  • В 2 метрах – 1,288
  • В 3 метрах – 1,932
  • В 6 метрах – 3,864
  • В 9 метрах – 5,796
  • В 12 метрах – 7,728

Сколько м2 в тонне

• В 1 тонне швеллера 18П – 39.3 квадратных метра
• Пояснение:
  • Сначала узнаем сколько метров в тонне. Для этого тонну делим на 16.3 (вес 1 метра 18П) и получаем число 61. Ровно столько метров швеллера 18П в одной тонне.
  • Зная что 1 метр имеет площадь 0,644 м2, мы умножаем на количество метров и получаем 39,3 м2 в тонне.

Расход краски

• Очень варьируется в зависимости от цвет, инструмента нанесения и вида краски.
• Примерная разница расхода краски на 1м2:
  • Водная – 155 гр
  • Эмаль – 135 гр
  • Чёрный цвет – 70 гр
  • Белый цвет – до 125 гр

Общие нормы покраски металла, обычно колеблется в рамках 100-150 гр на м2. Экономичнее краскопультом. Укрывистость чёрной краски выше, ведь чтоб добиться покрытия железа белым, нужно больше применить краски, иначе не будет покрашено в хороший белый цвет.

Ориентировочные средние цены

Тонна стоит – от 34 до 67 тысСтоимость 1 метра швеллера – 550 – 1090 рублей

Но это в теории, получено путём расчета метража в тонне. Вычисляется так: В тонне швеллера 18П – 61 метра, поделим стоимость тонны на 61, мы получим вышеуказанные суммы за 1 погонный метр. Однако, по какой цене будет продан в розницу, может сказать только сам розничный продавец.

При исследовании было выявлено, что цены едины вне зависимости от метража или металла. Пик цен наблюдался в мае 2018, тогда средняя была 58 тыс. Наименьшая за недавнее прошлое была в начале 2016, тогда средняя цена показала 30 тыс за тонну. Какая либо сезонность в стоимости не прослеживается. Порой существенно цена меняется в зависимости от длины.

Можно добавить, что понижение цен в 2019-2021 может происходить в связи с риском рецессии в экономике. Которая влечёт снижение спроса, сжатие экономики и соответственно падение цен.

В среднем, расценка на швеллер из стали 09Г2С-12 выше. Не всегда но зачастую на 10-15%, нежели на швеллер из прочих сталей. Цена обычно ниже на 10-15% на популярные швеллеры из сталей Ст3, 3сп/пс5.

Стандарт ГОСТ

Можно встретить изготавливаемые по ГОСТ 82783, 27772-83. Хотя в массе своей почти всегда изготавливаются по 8240 различных годов (8240-89, 8240-97)

ГОСТ 19281-89. Прокат из стали повышенной прочности.

Характеристики зарубежных аналогов

Аналоги часто не отличается. Объект представляет из себя понятное изделие которое изготавливается много лет и довольно хорошо изучено, стандартизировано. Дело остаётся за соблюдением технологий и контролем процессов. Что упирается больше в добросовестность производителя.

Как производят швеллеры?

В соответствии с ГОСТ 8240-97 швеллер 12 изготавливается на предприятиях. Материалом для швеллера выступают сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие стали маркируется ст3пс и 09Г2С соответственно. Химический состав первой очень многообразный и включает в себя множество различных металлов. Кроме того могут применяться и черный металл или алюминий.

Весь сортамент швеллера 12мм изготовленного по ГОСТ 8240-97 имеет специальные обозначения, которые показывают способ изготовления. Так, к примеру:

1. С — специальный швеллер. В ГОСТ не прописаны размеры данного швеллера. Зачастую такой сортамент изготавливается по специальному заказу с определенными параметрами, которые необходимы заказчику.
2. П- швеллер изготавливается с параллельными основанию полками.
3. У- полки, расположены под углом к основанию.
4. Э- экономный вариант. Изготовление происходит по ГОСТ, однако в процессе производства используют меньше металла.
5. Л- легкий профиль. Для производства используют легкие металлы, например алюминий.
6. В- специальная маркировка, которая говорит о том, что такой швеллер предназначен для авто и вагоностроения.
7. Т- профили для тракторов.

Для того, чтобы лучше разобраться в различных маркировках швеллеров можно посмотреть следующее фото.

Весь сортамент изготовления швеллеров отличается способами производства:

1. Метод горячекатаного выпуска.
2. Гнутый или холоднокатаный.
3. Специальный.

Швеллер 12 производиться согласно 1 варианту, а именно горячего проката. Все это прописано в ГОСТ 8240-97.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку.

Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

На заметку! Числовой показатель возле буквы указывает на размер изделия, он соответствует высоте, приведенной в таблице ГОСТа. Следует учесть, что обычно швеллеры маркируются числовыми значениями в сантиметрах, а их высота в таблице указана в миллиметрах. Наглядно это выглядит таким образом: швеллер 8, вес швеллера 12 или размеры швеллера 16П.
Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения.

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

• h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
• b – указывает на ширину полок;
• S – показатель толщины главной стенки;
• R – определяет радиус закруглённой внутренней части полочки;
• t – указывает на толщину полок;
• r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками.

Техтребования к изготовлению – марки стали, параметры прочности и качества

Помимо приведенных выше характеристик, регламентируемых ГОСТ 8240, для проектирования и последующего сооружения любых конструкций из швеллера необходимо знать и другие его параметры: марку стали, из которой он произведен, прочностные (физико-механические) и другие свойства, включая различные показатели качества изготовления. Все эти сведения следует искать уже в других ГОСТах – стандартах технических условий.

В общей сложности на горячекатаную продукцию ГОСТ 8240 распространяется не один, а семь стандартов технических условий – по одному на каждую определенную область практического применения и способ использования этих швеллеров. И, само собой разумеется, в каждом из данных стандартов все вышеупомянутые характеристики (прочность, марка стали и прочие) строго определены и кардинально отличаются от тех, что регламентируются другими шестью ГОСТами технических условий. Причем это становится очевидным даже после простого ознакомления со списком всех стандартов техусловий для швеллеров ГОСТ 8240 (включая профиль № 12). Вот этот перечень ГОСТов:

• 535-2005 – этот стандарт распространяется на стальную металлопродукцию общего и специализированного использования, изготовляемую из углеродистой стали обыкновенного качества;
• 19281-2014 – распространяется на стальную металлопродукцию повышенной прочности, которая производится из качественных нелегированных, а также низколегированных сталей и применяется для сборки или возведения разнообразных конструкций;
• 27772-2015 – на прокат, который используется для возведения или сборки стальных строительных и иных конструкций, а также применяемый для многих иных целей;
• Р 52927-2015 и 5521-93 – на стальные металлоизделия, используемые для строительства судов, а также разнообразных морских и речных конструкций и сооружений различного назначения и климатического исполнения;
• Р 55374-2012 и 6713-91 – на стальную металлопродукцию, предназначенную для возведения мостов и сборки различных их конструкций.

Разновидности

С помощью горячей прокатки изготавливают несколько видов швеллеров (в соответствии с ГОСТ 8240-97):

1. С уклоном внутренних граней полок 6-10%. В обозначении такого элемента присутствует буква «У». Область применения может отличаться, специальное назначение маркируется «С», усиленные балки – «а». В последнем случае ширина и толщина полки больше по сравнению со стандартными элементами.
2. Швеллер 16п имеет параллельные полки. Дополнительно могут вводиться индексы «Л» и «Э», которые свидетельствуют о малом весе (легкие) и экономичности. Они имеют уменьшенные габариты стенок и полок, но высота их составляет 16 см.

Гнутый прокат характеризуется скругленными углами и равными по толщине стенкой и полками. Равнополочные элементы изготавливают по ГОСТ 8278-83, а неравнополочные – по ГОСТ 8281-80. С помощью гибки можно создать больше видов швеллеров, чем горячей прокаткой. Гнутые изделия характеризуются высоким качеством поверхности и точностью размеров. Это обусловлено отсутствием температурных воздействий, вызывающих усадку, а также технологичностью процесса.
