Жидкостные, электрические и инфракрасные плинтусные обогреватели

Отличие системы от других

Принцип действия обычного радиатора основан на нагреве температуры воздуха с помощью теплового излучения в инфракрасном диапазоне, а также конвекции. Но такая методика имеет многочисленные недостатки:

1. Устройство приходится устанавливать в нескольких местах в пределах одной комнаты. Усложняет систему обязательный подвод трубопровода для подачи теплоносителя и необходимость использования большого количества составляющих деталей.
2. В связи с тем, что радиаторы обеспечивают тепло локально, приходится постоянно менять температуру жидкости.
3. Стены прогреваются неравномерно, что способствует образованию плесени.
4. Для повышения эффективности отопительных устройств понадобятся специальные регуляторы.
5. Некоторые модели имеют узкие внутренние протоки. Порой в них накапливаются механические загрязнения.

Можно устранить перечисленные недостатки, установив батареи одна за другой. Но конструкция в таком случае получится избыточно громоздкой.

Водяной тепловой плинтус решает многие проблемы:

1. Особенная технология предотвращает проникновение холода внутрь.
2. Повышение температуры строительных конструкций способствует уничтожению среды, благоприятной для размножения патогенных микроорганизмов.
3. Отсутствуют так называемые пустые зоны, не защищенные специальным экраном.
4. В нижней части не накапливается холодный воздух.
5. В помещении нет активного перемещения загрязнений, пыли и аллергенов.

6. Монтажу теплого плинтуса своими руками

Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.

Самостоятельный монтаж водяного теплого плинтуса

Для проведения работ вам потребуются следующие материалы:

• Металлопластиковые трубы;
• Теплоизоляционный материал;
• Коллектор, оборудованный кранами;
• Металлические и пластиковые переходники;
• Набор инструментов.

Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.

Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя

И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;

Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники

Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;

Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.

Самостоятельный монтаж электрического теплого плинтуса

Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.

• Начало установки следует начинать с прокладки термоизоляционного материала;
• Затем прикрутить основание плинтуса;
• Закрепить на нем теплообменники;
• Выполнить параллельное соединение проводов;
• Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
• Закрыть конструкцию лицевой панелью;
• Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
• Произвести пробный запуск системы.

Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.

Этапы монтажа

Монтаж теплого водяного плинтусного отопления имеет несколько этапов:

1. На данном этапе на стену монтируются при помощи дюбелей специальные планочки.
2. Данные этап включает в себя установку, соединение конвекторных модулей в одну систему.
3. Начиная от распределенного коллектора, прокладываются пластиковые трубки.
4. Измеряется расстояние, от которого подключается коллектор с плинтусом.
5. В соответствии с замерами подбираются трубочки.
6. Наклеивается самоклеящаяся изоляционная лента в местах монтирования плинтуса.
7. С угла монтируется при помощи саморезов профиль алюминиевый.
8. На расстоянии от угла 15 см, высверливаются отверстия для дюбелей, ставятся клипсы на расстоянии 40 см друг от друга.
9. Устанавливаются конвекторы.
10. Для точного, надежного соединения с секцией плинтуса, регулируются, соединяются пластиковые трубочки.
11. Теплый водяной плинтус подключается к отопительной системе основной (котельное оборудование, теплосети).
12. Внимательно проверяется, нет ли нигде течи.
13. Монтируются декоративные наружные панели.

Если все элементы смонтированы правильно и соответственно этапам, то теплый водяной плинтус будет правильно функционировать.

Примите к сведению: при нарушенной герметичности, необходимо прижать при помощи разводного ключа соединительные места.

Их устанавливают в частных домах, квартирах, административных, государственных зданиях.

Характеризуется рядом преимуществ, среди которых основные:

• равномерное распределение теплого воздуха по всей комнате;
• красивый эстетичный вид;
• гармонично вписывается в интерьер любой комнаты;
• доступная ценовая политика.

Смотрите видео, в котором специалист разъясняет нюансы, возникающие при установке теплого плинтуса водяного:

Принцип работы плинтусного отопления

Плинтусное отопление довольно эффективно благодаря тому, что осуществляется нагрев вовсе не воздуха, а стен помещения. Стены здесь выступают в роли радиаторов, поддерживающих температуру в комнате. Чтобы воздух нормально поступал к теплоносителю плинтуса и выходил из него беспрепятственно, в коробах предусмотрены специальные две щели.

Для плинтусного отопления основное – это материалы, которые должны обладать большой теплопроводностью. Нагрев теплоносителя до очень высоких температур здесь не так уж важен.

Следует отметить и возможность работы этой системы в качестве устройства, которое понижает в помещении температуру. Достаточно лишь залить в систему специальную охлаждающую жидкость. Эффект от подобного применения будет существенно ниже, нежели при нагреве, однако вполне ощутимым.

Из плюсов этой системы необходимо отметить:

• полное отсутствие конвекции, а значит — отсутствие в воздухе взвеси пыли;
• плинтусное отопление абсолютно безопасно для человека;
• тепло распространяется по комнате равномерно;
• короба и стены имеют безопасную для животных и человека температуру;
• сухость стен и воздуха;
• удивительная простота монтажа;
• отсутствие каких-либо противопоказаний для применения;
• плинтусные радиаторы выглядят довольно эстетично, а также экономят пространство;
• существенная экономия топлива;
• простота демонтажа и ремонта;
• возможность монтажа терморегуляторов.

• высокая цена комплектующих – алюминий и медь;
• сделать правильное плинтусное отопление своими руками не получится;
• наиболее допустимая длина контура отопления точно не должна быть более 15 метров;
• невозможность какого-либо декорирования плинтуса;
• невозможность установки близко к стенам мебели;
• расположение нагревательных элементов очень близко к стене приводит к быстрому разрушению покрытия стен.

В сегодняшних условиях, когда материалы, применяемые при отделке и строительстве, помогают свести все теплопотери к минимуму, а монтаж стеклопакетов ограничивает доступ воздуха в помещение, отопление плинтусного типа стало довольно актуальным.

Видео «Плинтусное отопление»:

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

• легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
• наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

• большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
• монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
• один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Устройство обогревателей плинтусного типа

Оба вида тёплых плинтусов передают тепло окружающему воздуху посредством теплообменников – двух своих медных труб, к которым по причине малой площади их боковой поверхности добавлены поперечные рёбра с малым шагом размещения. В медных трубах, в зависимости от вида тёплого плинтуса, размещены ТЭНы или циркулирует горячая вода. Снаружи конструкция обогревателя помещена в металлический корпус с системой прорезей для естественного циркулирования воздуха.

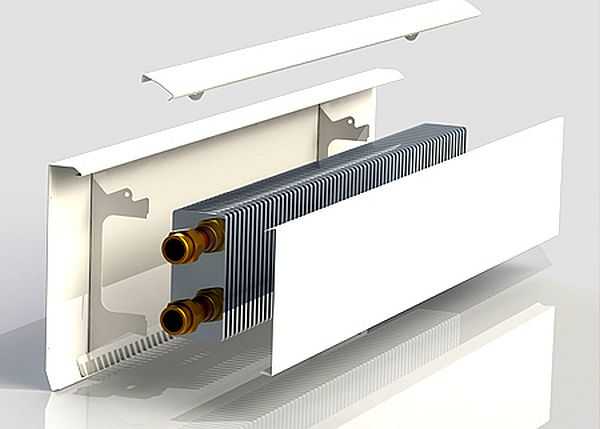

Разрез и схематическое устройство водяного и электрического тёплых плинтусов

Водяной плинтусный нагреватель передаёт тепло, получаемое с горячей водой из системы центрального отопления или автономного котла. Вода, остывшая после теплоотдачи при прохождении через тёплый плинтус, возвращается в контур центрального или автономного отопления для нагрева. Таким образом, водяной тёплый плинтус является дополнительным потребителем энергии теплоносителя.

Если агрегат электрический, то в нижней его медной трубке находится система ТЭНов, параллельно соединённых между собой термостойким силиконовым кабелем, выведенным вместе с заземляющим проводом через верхнюю трубку.

В зависимости от длины, ТЭНы производятся следующей мощности:

• 0,7 м – 140 Вт;
• 1,0 м – 200 Вт;
• 1,5 м – 300 Вт;
• 2,5 м – 500 Вт.

Преимуществом электрического тёплого плинтуса перед водяным является его оснащённость терморегулятором, обеспечивающим экономичный обогрев в установленном вручную режиме.

Производятся также модели плинтусных электрообогревателей с использованием в конструкции вместо ТЭНов высокотемпературного нагревательного кабеля, рабочая температура поверхности которого достигает 240 град. по Цельсию.

Регулирование микроклимата и дополнительное оборудования

При устройстве контурной системы отопления, особенно, если делается водяной теплый плинтус своими руками – необходимо создать структуру регулирования и установить некоторые дополнительные узлы

Наличие последних особенно важно. Если теплый плинтус делается в квартире и подключается к стоякам отопления, важно не нарушать параметры работы централизованной системы поставки отопления

Система регулировки

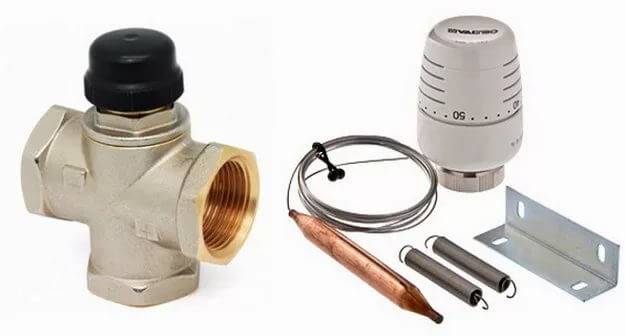

Для регулирования количества тепла, поступающего в комнату, в самом простом случае может применяться запорная арматура. Обычный кран, установленный на входе в контур, может менять количество теплоносителя, прокачиваемого в единицу времени. Это удобно в условиях стабильных показателей температуры воды в контуре и климата снаружи: можно несколько раз за сезон “на глазок” увеличивать или уменьшать циркуляцию.

Автоматизированные системы более функциональны. В этом случае на выходе контура устанавливается термоголовка. Такой вентиль, грубо говоря, контролирует падение температуры и перекрывает циркуляцию при установленных показателях воды, прошедшей систему отопления.

Более удобны термоголовки с внешним датчиком температуры. Они получают сигнал от небольших приспособлений, расположенных внутри помещения, определяющих показатели микроклимата и задающих режим работы отопления.

Термоголовки с внешним управлением могут получать и данные о температуре воздуха снаружи здания, чтобы соответственно увеличивать или уменьшать отдачу тепла от плинтуса.

Циркуляционный насос

Оснащение контура теплого плинтуса в квартире – необходимый шаг, если система отопления дома построена на схеме подача-обратка с домешиванием. В такой структуре применяется гравитационный принцип движения теплоносителя. Ее лишен водяной теплый плинтус. Поэтому потребуется принудительная прокачка воды через систему.

В квартирах со сквозным контуром циркуляции (радиаторы отопления без домешивающей трубки между подачей и обраткой) применение собственного насоса для теплого плинтуса позволит никак не влиять на показатели давления, существующие в централизованной системе отопления.

Как выбрать?

Приняв решение стать счастливым обладателем плинтусного обогревателя, необходимо запомнить несколько важных рекомендаций специалистов.

• Такие отопительные системы не предназначены для индивидуального использования, особенно в помещениях большой площади. Они лишь являются эффективным дополнением к центральной системе отопления.
• Обязательно учитывать площадь помещения, и уже отталкиваясь от этого показателя, выбирать мощность самого плинтусного обогревателя. При неправильно произведенных расчётах на этом этапе эффективность от такого дополнительного обогрева может быть равна нулю.
• Обязательно учесть мощность конвектора. Необходимо выбирать те модели обогревателя, которые имеют датчик терморегуляции.

Если говорить о том, какой именно тип теплого плинтуса выбрать, то здесь все скорее зависит от материальных возможностей и личных предпочтений.

Электрические же модели являются самыми простейшими и недорогими.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
  Крепится теплоизоляционная лента, а поверх нее крепежные элементы
• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
  Устанавливаем куски и соединяем их в единое целое
• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
  Так все выглядит когда все сделано
• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Монтаж греющего элемента

Далее обрезаете элементы согласно размерам вашей стены. Удаляете лишние ламели.

Кстати, эти ламельки при нагреве и остывании могут немного пощелкивать. Но звук этот совсем не раздражающий и напрягать вас не будет.

Как уверяет производитель, посторонние шумы в системе могут быть только при неправильном монтаже. Связанно это с пузырьками воздуха, которые при большой скорости движения будут биться о стенки медных трубок.

Чтобы обеспечить герметичность всей системы можно воспользоваться двумя способами:

пайка медных трубок

подключение через специальные муфты

При пайке сначала удаляется оксидная пленка, расположенная в зонах стыковки. После этого на по краям трубок наносится флюс.

На конечный элемент устанавливается заглушка, соединяющая верхнюю и нижнюю трубки.

При пайке горелкой разогреваете стык до 300 градусов. Чтобы не перегреть участок, не держите долгое время пламя в одном месте.

Равномерно прогревайте всю поверхность.

Вместо пайки для соединения можно применить и фитинги. Для этого на модуль одевается гайка + конусное латунное кольцо + уплотнительное кольцо.

Последними на греющие трубки насаживаются средние части фитингов. Их внутренний диаметр должен соответствовать диаметру трубок греющего модуля.

Места соединения затягиваются гаечными ключами. Подобные переходные фитинги можно вручную выгибать под любым углом, либо наращивать ими прямые участки.

После установки всех модулей в кронштейнах, распираете их клиньями. Закрывать плинтус планкой не торопитесь. Сначала нужно все это дело заполнить водой или другой жидкостью и проверить утечки.

Контроль температуры

В каждом помещении в систему интегрируется термостат – для локального управления за температурой. Они могут быть термомеханическими или электронными.

Термомеханические термостаты настраиваются вручную в каждом отдельном помещении. После того как выстроен режим, можно больше не трогать эти системы.

Электронный термостат самостоятельно изменяет скорость подачи электроэнергии или жидкости и, в зависимости от ситуации, повышает или понижает ее.

В последнее время плинтусные системы подключают не только к централизованному отоплению, но и к технологиям «умных домов».

Теплые плинтусы имеют несколько неоспоримых преимуществ:

1. Создают уникальный уютный микроклимат.
2. Осуществляют нагрев не только стен, но и пола.
3. Экономят энергию.
4. Имеют максимальный КПД.
5. Тепло распространяется максимально равномерно, оптимально, согласно заданным параметрам.
6. Легко монтируются.
7. Дают возможность применения практически в любых помещениях, даже с большим количеством окон и высокими потолками.
8. Имеют дизайн, позволяющий удачно вписываться в любой интерьер.
9. Быстро регулируются.

Помимо всех вышеперечисленных достоинств, плинтусные электрические обогреватели не создают активной конвекции, что снижает количество пыли в помещении и позволяет свободно дышать его обитателям.

Преимущества и недостатки

Преимущества плинтусных обогревателей:

1. Малые габариты и компактность.
2. Влагозащита.
3. Эстетичный внешний вид.
4. Быстрый нагрев воздуха, и экономичность.
5. При установке такой системы нет необходимости покупать теплый пол, который потребляет гораздо большее количество энергии.
6. Установка происходит в довольно быстрые сроки, и особой подготовки для этого не потребуется.

Основные недостатки:

1. Модули стоит довольно дорого. Один метр можно приобрести примерно за 5000 рублей.
2. Большую площадь отапливать не получится.
3. Если используется алюминиевые трубы для обогрева, то комната будет прогреваться долгое время.
4. На часть стены не удастся установить оборудование, поскольку это испортит внешний вид, а потому устройство монтируется по периметру всей комнаты.

Виды электрических плинтусов

Вопрос стоимости является одним из главных, который волнует покупателей электрических плинтусных конвекторов не только в Москве. Цены на них в значительной степени зависят от типа конструкции. На сегодняшний день плинтусные конвекторы выпускаются в двух вариантах:

• Электрический. В нём используются сухие элементы нагрева, устанавливаемые в медных трубках. Подобная конструкция обеспечивает более эффективный и безопасный нагрев помещения. Чтобы подключить подобную систему, в помещение придётся проложить мощную электропроводку. При необходимости можно добиться более экономного режима работы, если дополнительно установить терморегулятор.
• Водяной. Основным рабочим элементом выступает отопительный котел. По принципу работы подобная система очень напоминает стандартную схему с радиаторами.

Системы подобного типа могут применяться в качестве основного прибора отопления.

В состав водяной системы входят следующие элементы:

• радиатор, выполненный в виде короба с находящимся внутри его теплообменником,
• распределительный коллектор, в котором установлены две магистрали, обеспечивающие подачу и возврат теплоносителя,
• комплект пластиковых трубок. Их устанавливают таким образом, чтобы деталь с меньшим диаметром находилась в более широкой.

Типы греющих плинтусов

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

• гибкими трубами из нержавейки с накидными гайками или под пресс;
• медными трубами и фитингами под пайку;
• медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Советы по эксплуатации

Включать плинтусный обогрев лучше всего в межсезонье или в период сильных холодов. Использовать любой его тип, как самостоятельный источник обогрева, допускается лишь в небольших помещениях при температуре за окном не ниже -15 градусов Цельсия. В противном случае эффекта от обогрева практически не будет, а расход электроэнергии будет колоссальный.

После периода межсезонья необходимо разобрать плинтусный обогреватель, осуществить его визуальный осмотр, а также при необходимости заменить испорченные детали.

И еще, в случае выявления любых неполадок в работе плинтусного обогревателя лучше всего вызвать специалиста, а не пытаться решить проблему самостоятельно.

В следующем видео представлен обзор плинтусного электрического обогревателя «Мегадор», позволяющий экономить электроэнергию за счет прогрева стены и уменьшения теплопотери.

Принцип работы

Как и у обычных отопительных приборов, главной задачей теплого плинтуса является обогрев помещения, но сам принцип его работы сильно отличается от стандартных отопительных приборов, которые только благодаря большому нагреву транслируют тепло в окружающее пространство.

Система плинтусного обогрева соответствует самым современным требованиям по энергосбережению и бережному отношению к микроклимату дома.

Она основана на нескольких принципах работы:

1. Первый из них заключается в том, что устанавливают ее, как и обычный декоративный плинтус по всему периметру стен жилища.
2. Вторым принципом является обеспечение прогрева, не только соприкасающегося с плинтусом воздуха, но и всех стен дома, по периметру которых он смонтирован, а значит, обогретые стены перестанут потреблять тепло из окружающего пространства, и станут непреодолимым барьером для холода.
3. Третий принцип − это обеспечение равномерной конвекции воздуха в помещении, то есть тепло распределяется равномерно даже между полом и потолком, а значит, в таком помещении не нужно будет одновременно потеть в футболке от духоты и мерзнуть в теплых носках из-за стелющегося по полухолода.
4. И наконец, что принципиально для хозяек, блюдущих чистоту, подъем теплого воздуха с пола происходит не очень быстро, а значит, вместе с ним не будут подниматься клубы пыли.

Вообще, вся эта плинтусная система работает на эффекте «прилипания» прогретого ей воздуха к окружающей поверхности, самой большой из которых по площади в доме является стена.

Плинтусные радиаторы монтируют по всему периметру дома или квартиры где требуется обогрев. ТЭНы встроены в короба из металла, имеющие входную нижнюю щель для холодного воздуха и выходную верхнюю для теплого потока.

При этом они непросто выбрасывают теплый воздух в окружающее пространство, чтобы он там как-нибудь сам перемешался и прогрел помещение. А представляют собой тонко регулируемую систему микроклимата, так как теплый поток целенаправленно пускается вдоль стены, чтобы потом от нее максимально равномерно обогреть всю комнату. Токо- и теплопроводящие элементы такого оборудования изготовляются из цветных металлов: меди и алюминия.

Сами нагревательные элементы работают в режимах температур от 40 до 70 градусов Цельсия, передавая стене значительную часть этого тепла. Поэтому нет необходимости разогревать радиаторы в плинтусе до максимума, ведь даже при значении регулятора в 40 градусов стена может прогреться до температуры человеческого тела, абсолютно безопасной даже для детей.
