Размеры термоусадочных трубок для проводов

Характеристики термоусадочной трубки с клеем

Основная характеристика, по которой производится выбор термотрубки с клеем, это диаметр соединяемых проводов или жил кабелей. То есть, диаметр трубки должен быть больше диаметра скрутки, но при усадке он должен быть меньше скручиваемых двух концов проводов. Поэтому производители указывают именно два этих размерных показателя. Правда, не всегда. Некоторые из них указывают больший диаметр и коэффициент усадки, то есть, на какую величину диаметр трубки станет меньше после термической обработки.

Есть и другие характеристики, на которые необходимо обращать внимание при выборе:

Толщина стенки самой термотрубки. Обычно именно от этого параметра зависят прочностные особенности изделия: механическая и электрическая прочность, прочность на растяжение, сопротивление (удельное, объемное). Чем толще стенка, тем прочнее материал, хотя он и дороже.
Материал, из которого изготавливается ТУТ. Здесь вариантов достаточно много: поливинилхлорид, фтор-полимер, эластомер и полиолефин

Кстати, многие из этих материалов не поддерживают горения, что очень важно при изоляции электрической разводки в деревянном доме.

Необходимо отметить, что цветовое оформление термоусадочных трубок с клеем никак не влияет на их эксплуатационные и технические характеристики. Основное назначение окраса – удобства обслуживания электрических систем, чтобы не перепутать провода по их предназначению. То есть, цвет используется только для маркировки. Необходимо отметить, что производители предлагают и бесцветные клеевые термоусадочные трубки, через которые хорошо видно качество проведенного соединения. Специалисты отмечают термотрубки черного цвета, которые не пропускают ультрафиолетовые лучи, способные в кратчайшие сроки разрушить любой материал.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов. Для установки трубки можно использовать следующий инструментарий:

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Виды термоусадочных трубок

Набор термоусадочных трубок в ассортименте

Термотрубки для изоляции проводов подразделяются на несколько групп, которые различают их по параметрам:

• материал изготовления;
• принцип монтажа на проводке;
• толщина оболочки.

Каждый из вариантов подходит для конкретных целей, поэтому при выборе для электромонтажа необходимо учитывать эти особенности.

Материал изготовления

Фторопластовая термоусадка

В группу стоит отнести экземпляры, которые подходят для надежной изоляции бытовых электрических сетей.

1. Изоляционная трубка для проводов из полиолифина считается одной из самых распространенных. Обладает высокой прочностью, создана путем радиационной и химической обработки. Эксплуатируется при температуре от 50 до 175 градусов.
2. Синтетический каучук имеет устойчивость к температуре до 175 градусов, выдерживает влияние ГСМ.
3. Полиэстер. Такие трубки отличаются ультратонкостью оболочек, при этом имеют большой диаметр и подходят для изоляции целой бухты кабелей.
4. Термопластический ПВХ. Обладает отличным качеством изоляции, однако не способен выдерживать воздействие температуры свыше 80 градусов.
5. Силиконовые термоусадочные соединители проводов. Материал нетоксичный, не проводит электричество. Способен деформироваться только под воздействием химических растворов.
6. Фторопласт. Такое изделие считается одним из дорогих, так как изготавливается по сложной технологии. Отличается идеальными эксплуатационными качествами и универсальностью.
7. Коннектор. Представляет собой небольшой отрезок трубки со встроенным механизмом соединения.

Принцип монтажа

Клеевая термоизоляция

По способу использования делят термоусадочные изделия на три вида: с клеем, без него и варианты с продольной герметизацией.

Клеевые трубки для изоляции проводов представляют собой материалы, которые наполняются специальным герметиком, создающим дополнительную прочность после застывания.

Бесклеевые приспособления надеваются на соединение проводов и прогреваются, за счет чего создают достаточную плотность. Именно этим они удерживают герметичность.

Экземпляры с продольной герметизацией представляют собой термоусадочную ленту для проводов, в состав которой входит батилкаучуковая мастика. При ее нагревании происходит расширение состава и заполнение им пространства между проводниками.

Толщина оболочки

Тонкостенные термоусадочные трубки

По этому параметру термоусадочные трубки бывают:

• толстостенные;
• тонкостенные;
• варианты средней толщины.

Все эти средства одинаково используются на завершающем этапе электромонтажа и отличаются эффективностью.

Плюсы и минусы

Преимущества ТУТ состоят в том, что она не подвергается механическим воздействиям, вследствие своего уплотненного охватывания изолируемых частей. Так же это простой и эффективный способ для защиты.

Пример использования термоусадочной трубки

При воздействии высоких температур, термоусадка становится более жесткой и прочной. Кроме этого такой способ дает хороший результат на долгие годы. Данный метод широко используется и в других целях.

Недостатками термоусадки является невозможность использования повторно, а также цена на данный товар достаточно высока по сравнению с изолентой.

Как выбрать термоусадочную трубку – рекомендации нашей редакции

На рынке изоляционных материалов представлен достаточно широкий выбор моделей термоусадочных трубок, это и серия ТУТ, о которой было написано выше, а также марки «DERAY» (серии: PBF, I, Н, LSB), «РАДПЛАСТ» (серии: Т-1, Т-2, Т-4) и ещё целый ряд серий и модификаций. К выбору конкретной марки следует подходить ответственно, т.к. это поможет обезопасить эксплуатацию электроустановок и прочего оборудования, продлит сроки их эксплуатации.

Использование газовой зажигалки – это самый простой способ монтажа термоусадки, правда, он доступен только на маленьких типоразмерах подобных изделий

Помочь разобраться в этом вопросе могут продавцы-консультанты в местах продажи подобных материалов, а также советы специалистов нашей редакции, которые можно сформулировать следующим образом:

• диаметр трубки после усадки должен быть меньше диаметра изделия, на которое она монтируется, что позволит обеспечить надёжный контакт между ними;
• для недопущения повреждения стенок трубки её диаметр до усадки должен быть больше посадочного размера;
• диаметр после усадки должен быть меньше на 20% от посадочного диаметра и на 10% больше – в состоянии перед выполнением монтажных работ;
• поверхность, на которую выполняется монтаж термоусадки, должна быть очищена от грязи и посторонних частиц;
• тип используемого инструмента при выполнении работ должен соответствовать материалу, из которого изготовлена трубка (температуре плавления) – фен, горелка и т.д.;

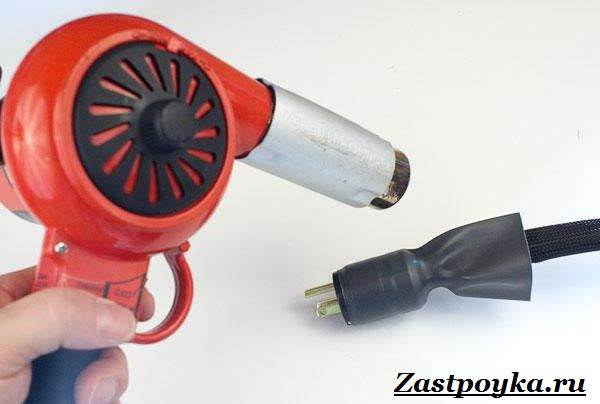

Использование строительного фена − наиболее безопасный вариант выполнения монтажных работ

• работы по нагреву поверхности трубки следует начать с обсадки по окружности в центральной части изделия, после чего выполнять прогревание от середины в направлении концов, что обеспечит отсутствие пузырей и складок в результате выполненных операций;
• нельзя фиксировать источник тепла на одном месте длительное время, т.к. это может привести к подгоранию поверхности трубки;
• при нарезке термоусадки необходимо помнить, что после тепловой обработки она даёт усадку и по длине;
• для обеспечения герметичности соединения проводов или изоляции прочих конструкций следует использовать марки, в состав которых входит клеевой слой.

Использование горелок наиболее эффективно при монтаже соединительных муфт и концевых заделок силовых электрических кабелей

По какой цене можно купить термоусадочную трубку – обзор предложений

На рынке изоляционных диэлектрических материалов представлен достаточно широкий выбор термоусадочных трубок различных производителей, что позволяет выбрать нужную модель в соответствии с техническими характеристиками, назначением и условиями эксплуатации изделий, на которые выполняется их монтаж. Купить термоусадку для проводов можно в магазинах светотехники и электротехнической продукции, специализированных организациях, занимающихся вопросами электроснабжения и слаботочными коммуникациями, а также на интернет-ресурсах, где также представлены компании, реализующие подобную продукцию.

Термоусаживаемая трубка продаётся в наборах с разным количеством цветов и различной длины, а также в бухтах, роллах и боксах одного цвета в погонажном исчислении

В следующей таблице приведена цена на некоторые типоразмеры термоусаживаемой трубки при реализации её через интернет, по состоянию на II квартал 2018 года.

Марка	Размер и форма реализации	Средняя стоимость (по состоянию на апрель 2018 г.), руб.
ТУТнг — 4/2	Набор – 7 цветов, 21 шт., длиной 100 мм.	27	19,38	32
ТУТнг — 6/3	Набор – 7 цветов, 21 шт., длиной 100 мм.	36	23,69	42
ТУТнг — 40/20	Набор – 7 цветов, 21 шт., длиной 100 мм.	299	—	381
ТУТнг — 30/15	Ролл – 50 м, (чёрная).	—	2419,5	—
ТУТнг –40/20	Ролл – 50 м, (чёрная).	—	3641,5	—
JTC 2037, Ø 4 мм	Мини-бокс − 10 м (чёрная).	569	—	—
JTC 2039, Ø 6 мм	Мини-бокс − 10 м (чёрная).	595	—	—

Для того чтобы ознакомиться со стоимостью конкретной марки и определённого типоразмера, необходимо обратиться в торговую организацию, занимающуюся реализацией подобного товара, или воспользоваться программой поиска в сети Интернет.

Статья по теме:

Что важно при выборе термоусадки

Размер. Один из них — диаметр отверстия перед нагревом. А второй — минимальный диаметр отверстия после нагревания. Трубка не будет сжиматься бесконечно

Поэтому трубка должна не только налазить на кабель перед выполнением изоляции, но также прижиматься к проводу или разъему после нагрева.
Если хотите использовать трубку для маркировки кабеля, ее цвет имеет важное значение.
Негорючесть. Это параметр тоже должен представлять интерес, особенно когда мы намерены использовать зажигалку для нагрева термоусадочной трубки.

Термоусадочные трубки можно купить в длинных секциях (обычно 1 м), но также можете купить набор из нескольких коротких кусочков разной цветной термоусадки в одной упаковке.

Как выбрать правильный диаметр

Чтобы материал легко насаживался на место соединения, следует брать вариант с размером на 10 % больше изолируемого места.

В момент обжима и разогрева происходит сужение трубки на 15-20% от начального параметра, соответственно коммутация становится надежной и герметичной.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Применение термоусадочных трубок

В применении героини статьи кроется ее единственный минус. Изделие одноразовое. Демонтировать сжавшуюся трубку без ее повреждений невозможно.

Натянуть полимерный рукав на другую основу и ужать повторно тоже нельзя. Особенно проблематичен демонтаж клеевых  моделей.

Термоусадочная трубка большого диаметра с силиконовым дополнением наверняка найдет место на закопанном в почву электрическом кабеле и прочих подземных коммуникациях, требующих изоляции

В земле особенно важно избежать смещений полимерной одежки и попадания внутрь нее влаги

На закопанных в почву столбах тоже пригождается термоусадочная трубка. Как пользоваться ей узнают закапывающие металлические и деревянные опоры. Их подземные части нужно защитить от коррозии и гниения. Полимерный рукав справляется с задачей. Усаждают его промышленным феном.

Для бытовых нужд полимерные рукава ужимают пламенем зажигалок, домашних горелок, обычных фенов. С их помощью усадка получается менее равномерной, но приемлемой для ремонта бытовой техники, прокладки коммуникаций в доме, вывода проводов для подсветки в шкафы.

Промышленники применяют высокотемпературные термоусадки. Они выдерживают температуру в 150 градусов. Подобный жар бывает вблизи двигателей внутреннего сгорания.

Рядом с ними находятся топливные шланги и топливопроводы. Они, как и электропровода, нуждаются в защите. Полимерные рукава блокируют, как коррозию, так и механические воздействия типа истирания шлангов.

В работе с электрикой, термоусадочными рукавами удобно собирать кабеля в жгуты по группам, назначению. Так же, дополнительный полимерный слой защищает провода от перегибов и восстанавливает поврежденную ранее изоляцию.

Соответственно, не обязательно покрывать весь провод. Достаточно обработать уязвимую часть. Тонкие полоски цветной термоусадки, и вовсе, используют для маркировки кабелей.

Это как разноцветные провода в детонирующих устройствах. Красный лучше не перерезать. Цветовые ориентиры позволяют упорядочить электросети, которые в современных домах весьма обширны.

В ремонтных работах часто пользуются тонкостенной термоусадкой. Она позволяет восстановить бортовую электронику, починить автомагнитоллу, установить сигнализацию и аудиосистему.

Разрезая полимерные трубки, важно не оставлять на них краях заусенцев. Вместе с ними появляется риск разрыва, растрескивания рукава во время ужимания

Нагрев, кстати, производят от одного края трубки к другому, или от ее середины к концам. Схема работает не только по прямым назначениям термоусадки. Есть и примеры нестандартного использование.

Полимерными трубками сжимают размахратившиеся концы шнурков в одежде и обуви. Изделия насаживают на ручки металлических сковородок.

Это позволяет не обжигаться, беря посуду. Полимеры – плохие проводники тепла, но нужно выбирать высокотемпературные, не поддерживающие горение рукава.

На одном из конкурсов нестандартного применения термоусадки даже колесо мотоцикла пленкой обтянули. Яркий полимер украсил технику и защитил от коррозии спицы.

По сути, героиня статьи – современная замена изоленты. Советские школьники обматывали спицы своих велосипедов ей. Однако, изолента ложится не столь ровно, герметичность обеспечивает худшую.

Можно ли греть спичками или зажигалкой

Каждый эксперт говорит, что греть термоусадочные трубки необходимо паяльным феном. Конечно, так делать правильно и хорошо. Но, давайте будем честными и признаемся, а зачем же его покупать, если нужно сделать несколько слоев изоляции? Тратить деньги – это глупо. Ведь можно аккуратно нагреть и усадить его с помощью спичек или обычной зажигалки. А как это делать, смотрите в следующем ролике.

Вариант рабочий и проверен на практике. Главное – не перестарайтесь с нагревом и всегда контролируйте ситуацию. Так получится сделать все без единой ошибки. И помните о том, что пламя необходимо постоянно передвигать пламя, дабы тепло равномерно распределялось по всей плоскости.

Чем можно нагреть термоусадку

Температура, при которой материал начинает изменять свои размеры, относительно небольшая и составляет до 135°C. Это позволяет пользоваться термоусадочной трубкой в домашних условиях без помощи спец. инструментов – достаточно применить зажигалку или спички.

Изделие устойчиво к высоким температурам, но работать с ним нужно осторожно. Открытый огонь пожароопасен и его применение не всегда удобно в труднодоступных местах

Кроме этого, перегрев может привести к неправильной деформации, обугливанию и появлению воздушных пор. В единичных случаях этот вариант допустим, но электрикам и автослесарям можно предложить ряд других способов.

Применение термоусадочных трубок

В применении героини статьи кроется ее единственный минус. Изделие одноразовое. Демонтировать сжавшуюся трубку без ее повреждений невозможно.

Натянуть полимерный рукав на другую основу и ужать повторно тоже нельзя. Особенно проблематичен демонтаж клеевых  моделей.

Термоусадочная трубка большого диаметра с силиконовым дополнением наверняка найдет место на закопанном в почву электрическом кабеле и прочих подземных коммуникациях, требующих изоляции

В земле особенно важно избежать смещений полимерной одежки и попадания внутрь нее влаги

На закопанных в почву столбах тоже пригождается термоусадочная трубка. Как пользоваться ей узнают закапывающие металлические и деревянные опоры. Их подземные части нужно защитить от коррозии и гниения. Полимерный рукав справляется с задачей. Усаждают его промышленным феном.

Для бытовых нужд полимерные рукава ужимают пламенем зажигалок, домашних горелок, обычных фенов. С их помощью усадка получается менее равномерной, но приемлемой для ремонта бытовой техники, прокладки коммуникаций в доме, вывода проводов для подсветки в шкафы.

Промышленники применяют высокотемпературные термоусадки. Они выдерживают температуру в 150 градусов. Подобный жар бывает вблизи двигателей внутреннего сгорания.

Рядом с ними находятся топливные шланги и топливопроводы. Они, как и электропровода, нуждаются в защите. Полимерные рукава блокируют, как коррозию, так и механические воздействия типа истирания шлангов.

В работе с электрикой, термоусадочными рукавами удобно собирать кабеля в жгуты по группам, назначению. Так же, дополнительный полимерный слой защищает провода от перегибов и восстанавливает поврежденную ранее изоляцию.

Соответственно, не обязательно покрывать весь провод. Достаточно обработать уязвимую часть. Тонкие полоски цветной термоусадки, и вовсе, используют для маркировки кабелей.

Это как разноцветные провода в детонирующих устройствах. Красный лучше не перерезать. Цветовые ориентиры позволяют упорядочить электросети, которые в современных домах весьма обширны.

В ремонтных работах часто пользуются тонкостенной термоусадкой. Она позволяет восстановить бортовую электронику, починить автомагнитоллу, установить сигнализацию и аудиосистему.

Разрезая полимерные трубки, важно не оставлять на них краях заусенцев. Вместе с ними появляется риск разрыва, растрескивания рукава во время ужимания

Нагрев, кстати, производят от одного края трубки к другому, или от ее середины к концам. Схема работает не только по прямым назначениям термоусадки. Есть и примеры нестандартного использование.

Полимерными трубками сжимают размахратившиеся концы шнурков в одежде и обуви. Изделия насаживают на ручки металлических сковородок.

Это позволяет не обжигаться, беря посуду. Полимеры – плохие проводники тепла, но нужно выбирать высокотемпературные, не поддерживающие горение рукава.

На одном из конкурсов нестандартного применения термоусадки даже колесо мотоцикла пленкой обтянули. Яркий полимер украсил технику и защитил от коррозии спицы.

По сути, героиня статьи – современная замена изоленты. Советские школьники обматывали спицы своих велосипедов ей. Однако, изолента ложится не столь ровно, герметичность обеспечивает худшую.

Правила по монтажу термоусадочной трубки

если трубка большой длины нагревайте ее от середины, постепенно продвигаясь к краям. Таким образом вы предотвратите образование воздушных пузырей и зазоров. Особенно это касается термоусадок с клеевым слоем.

При этом не нужно торопиться. Сначала изделие прогревается и усаживается по всей окружности и только потом можно продвигаться постепенно вперед.

помните, что термоусадка уменьшается не только по диаметру, но и по всей длине

Уменьшение конечно происходит не в 2,3 раза, а на несколько процентов (максимально 15%). Так что не удивляйтесь если трубка ТУТ изначально была 10см, а в последствии стала короче на 1,5см. Поэтому при выборе нужных по размеру отрезков всегда делайте небольшой запас.

Особенно заметно сокращение длины при соединении и изоляции материалов разных диаметров.

Почему-то все забывают учесть в этом случае перепад высот, а на него тоже уходит приличный запас.

Если вы не знаете точно, достаточным ли будет выбранный размер или нет, то в этом случае лучше пренебречь вышеуказанным советом, по поводу начала прогрева с середины.

Здесь придерживайтесь иного правила — нагревайте трубку не с середины, а с одного края до другого. Тем самым можно уменьшить продольное сокращение ее длины.

когда термоусадка изолирует какую-либо металлическую поверхность или изделие с хорошей теплопроводностью, необходимо предварительно эту поверхность прогреть.

Таким образом стенки склеятся более плотно и удастся избежать так называемых ”холодных рубцов”. В первую очередь это касается трубок больших диаметров, без предварительного прогрева избежать перекоса вряд ли получится.

Кроме того, из-за разности температур может образоваться конденсат, который вы «запечатаете» прямо на изоляцию. А вообще любую поверхность материала перед работой необходимо зачистить и обезжирить. Делается это тканью промоченной спиртом или растворителем.

Если на металле есть посторонние острые кромки, то их нужно убрать и зашлифовать.

при самостоятельном отрезании и укорачивании трубки, делайте это острым ножом, а лучше ножницами, чтобы не оставлять заусенцев. Ее края после реза должны быть гладкими, только в этом случае трубка будет усажена максимально плотно.

при ремонте электропроводов, если термоусадка коротковата, не следует принудительно ее растягивать при нагревании

Безусловно, таким образом можно увеличить ее длину больше чем в два раза. Однако при этом, в эти же два раза уменьшается и толщина изолирующей стенки. И соответственно электрическая прочность будет уже в меньших пределах (для тонкостенных это обычно 600В), и когда-нибудь фаза обязательно пробьет на корпус или другую жилу.

Кроме того уменьшается и механическая прочность. Как долго теперь прослужит ваше соединение загадка. Если конечно такой вариант вы используете для слаботочки, телефонных кабелей или USB, то может что-то и сработает. Плюс никто не запрещает таким же образом надеть поверх первого слоя, еще один такой же растянутый термокембрик.

Точно также некоторые умудряются круглогубцами увеличить ширину, расширяя трубку еще в холодном состоянии. Тем самым, пытаясь из дешевой ТУТ 2к1 сделать аналог дорогой 4к1.

Делать этого не рекомендуется, даже в качестве времянки. С виду надежная изоляция может лопнуть в самый неподходящий момент, например когда будет находиться у вас в руках под напряжением.

Технические характеристики

Трубки термоусаживаемые характеризуются коэффициентом усадки, показывающим, во сколько раз максимально уменьшается ее диаметр после нагревания.

Коэффициенты усадки принимают следующие значения:

• 2:1 (диаметр может уменьшиться не более чем в 2 раза);
• 3:1 (не более, чем в 3 раза);
• 4:1 (не более, чем в 4 раза).

d1 — диаметр до усадки, d2 — диаметр после усадки, s1 — толщина стенки до усадки, s2 — толщина стенки после усадки

Трубки с большими значениями коэффициента усадки удобны для использования в условиях, когда изделия (шины, провода, кабели или их жилы) имеют сложные геометрические размеры (изгибы, повороты), затрудняющие их надевание.

Наиболее важные технические характеристики для выбора трубки – их диаметры до и после усадки. Производители указывают их в маркировке через знак дроби. Диаметр до усадки выбирается таким, чтобы позволил беспрепятственно надеть трубку на изделие, не повредив ее. Для этого он должен превышать диаметр изолируемой поверхности минимум на 10%.

Диаметр после усадки должен быть меньше диаметра изолируемой поверхности на 15-20%. Это обеспечит гарантированное обжатие основания и плотное прилегание к ней трубки.

В сложных случаях, когда диаметр поверхности в месте установки изменяется в широких пределах, можно использовать несколько трубок различного диаметра или обмотать поверхность слоем изоляционной ленты, увеличив ее диаметр.

Термоусадочные трубки выпускаются различных цветов, позволяющих не только совмещать изоляцию с маркировкой жил, проводов или шин, но и использовать термоусадку в декоративных целях.

Основные цвета, используемые в электротехнике и их назначение:

• черный (оболочки кабелей);
• желтый (силовые проводники, фаза «А»);
• зеленый (силовые проводники, фаза «В»);
• красный (силовые проводники, фаза «С»);
• голубой (нулевые рабочие проводники);
• желто-зеленый (нулевые защитные проводники).

Кроме этого, выпускается прозрачная термоусадочная трубка, позволяющая оставить видимой маркировку на поверхностях после их применения.

Термоусаживаемые трубки дополнительно характеризуются толщиной стенки после усадки и величиной продольной усадки в процентах от первоначальной длины. Этот параметр важен при выборе размера заготовки, чтобы избежать нехватки длины после полного усаживания.

Лучшей герметизации соединения можно достичь, используя трубки с клеевым слоем на внутренней поверхности. При нагревании клей плавится и затекает во все неровности детали. После кристаллизации внутренняя поверхность оказывается плотно приклеенной к поверхности детали, исключая попадание влаги внутрь соединения. Трубки с клеевым слоем внутри широко используются для ремонта оболочек кабелей и в составе кабельных муфт.

Общие сведения и область применения термоусадочной трубки

Производство на заводе термоусадочной трубки осуществляется из специального термоусаживаемого материала, который меняет размеры в несколько раз в зависимости от степени повышения температуры. Оказывают влияние на изделие окружающие элементы – вода, пламя, воздух. В случае нагревания одного конца размеры термоусадочной трубки увеличатся только на данном участке, а второй конец останется в прежнем размерном диапазоне. При уменьшении диаметра происходит пропорциональное увеличение толщины стенок из термополимера, вследствие чего повышаются также изоляционные характеристики термоусадочной трубки для изоляции электропроводки.

Watch this video on YouTube

Термоусадочная трубка ТУТ способна сжиматься в размерах под воздействием температуры и обтягивать провод. ТУТ применяется в следующих сферах:

• выполнение электромонтажных работ с целью обеспечения надежной электроизоляции. Термоусадка имеет массу преимуществ по сравнению с обычной изолентой, особенно при наличии большого числа соединений;
• маркировка кабелей и электропроводки – в данном случае термоусадочные трубки используются в роли кембриков;
• обеспечение антикоррозийной защиты соединений во многих сферах;
• средство для обеспечения механической устойчивости работающих механизмов. Так, часто термоусадочные трубки используются на конвейерных катках и роликах;
• на производстве термотрубки обеспечивают надежную защиту соединений от агрессивного воздействия внешних факторов, в том числе осадков.
