Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы

Как выбрать ламинат

Следует внимательно и ответственно подходить к подбору ламината под теплый электрический пол

Основные нюансы, на которые обращают внимание, когда выбирают материал, такие:

• Тепловое сопротивление. Оно отражает свойства теплоизоляции покрытия. Чем больше – тем лучше. Максимальное значение 0,15 м2 К/Вт. На него влияют свойства подложки: чем выше пористость, тем хуже тепловое сопротивление.
• Класс материала. Это неосновной показатель. Чем выше стоимость, тем он более качественный. Для дорогостоящего ламината применяется минимальный объем формальдегида. Материал медленнее изнашивается.
• Максимальная температура. Нужно четко знать максимально возможный нагрев для выбранной разновидности ламипанелей, чтобы они не утратили своих свойств. Обычно приблизительно 30 градусов.
• Метод скрепления панелей. Ламинат, который скрепляется клеем, не подойдет для обогреваемого пола. При нагревании клеевой состав утрачивает свойства. Подойдут замковые крепления.
• Толщина ламели. Чем больше толщина, тем меньше тепла проникает в комнату. Толстый материал недостаточно эффективно пропускает тепло. Но тонкие виды слишком хрупкие, отличаются слабыми креплениями. Оптимально 8 мм.

Выбор покрытия

Система отопления частного дома.

Хорошо, если в доме хороший деревянный пол.

Но сделать деревянный пол сейчас и дорого и хлопотно и есть другие технологии.

Поэтому делают стяжку под ламинат.

Поэтому имеет смысл делать теплый пол, ведь это не так дорого, как может казаться.

Вот какая стоимость смесительного узла с коллектором получилась у меня: «Смета сантехнического оборудования центрального узла управления водяными теплыми полами ТИМ».

Имеет смысл делать именно водяной теплый пол.

Электрический теплый пол будет не намного дешевле, требуемой мощности электросети не всегда обеспечат и электричество стоит дорого.

Важные нюансы:

1.До начала работ прогревают стяжку до 27 градусов, чтобы просушить основание до 5% содержания влаги, дать место внутри слоя для расширения (лучше получить треснувший пол на этом этапе, чем потом). Процесс прогревания идет 2 недели: первые дни добавляют по три градуса до выхода на половину мощности, последние два дня выходят к полным показателям мощности, за 2 суток до начала проведения работ, отопление отключают. Выключение также проводят последовательно.

2.Обязательно проводят гидрозащитные мероприятия: выстилают пленку с толщиной около 200 мкм.

3.До укладки ламелей, последние несколько дней находятся внутри помещения, где они будут монтироваться

Это важно для их адаптации к уровню влажности, температуры комнаты

Современные материал избавили потребителя от вопроса, разрешается ли класть систему теплого пола под любой вид ламинированного покрытия. Приобретение качественных материалов и устройств, позволяет с легкостью проделать все необходимые работы, избавив себя от неприятных неожиданностей.

Какой ламинат выбрать?

К выбору  ламината, который будет впоследствии укладываться на теплый пол, следует подходить со всей ответственностью

Сориентироваться, на чем заострить внимание, поможет таблица

Выбор ламината для теплого пола

Таблица

Основные показатели, на которые следует обратить внимание при выборе покрытия

Фактор
Рекомендации
Коэффициент или показатель теплового сопротивления
Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем эти свойства лучше. Коэффициент не должен быть выше 0,15 м2 К/Вт. На это значение определенное влияние оказывают и характеристики подложки – чем больше ее пористость, тем меньше коэффициент теплового сопротивления.
Класс материала
В этом случае класс – это не самый главный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления использовались и тем меньше формальдегида он будет выделять

Да и изнашиваться будет медленнее.
Максимальный показатель температуры пола
Важно знать предельные показатели нагрева ламината, при котором он свои свойства не потеряет. Это около +30 градусов

При этом следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей
Ламинат, который соединяется при помощи клея, брать не стоит – вещество от нагрева будет терять свои свойства. Лучше приобретать ламели, соединяющиеся между собой специальными замками.
Толщина одной ламели
Чем толще ламели, тем меньше тепла поступит в комнату – толстый ламинат хуже пропускает тепло. Но тонкий ламинат довольно хрупкий, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Как выбрать ламинат правильно

Производители предлагают покупателям приобретать специально разработанные виды ламината, которые демонстрируют отличные эксплуатационные свойства при укладке на систему теплого пола. Именно на таких вариантах и следует остановиться. Они не боятся воздействия температур, просты в монтаже и сохраняют красивый внешний вид на протяжении долгого времени.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Монтаж пленки

Установка пленки имеет ряд особенностей. Это связано с ее конструкцией и техническими характеристиками. Выделяют несколько этапов при монтаже пленки под ламинат:

подготовительный. Включат в себя выравнивание поверхности, при этом не обязательно заливать стяжку. Если основание не имеет явных неровностей, достаточно очисть его от грязи и пыли; изолирование. Подготовленную поверхность следует покрыть гидроизоляцией и теплоизоляцией

Важно знать, что использование в этих целях фольгированных алюминиевых рулонов категорически запрещается; укладка нагревательного материала. Сначала по всей поверхности нужно застелить теплоотражательную пленку, скрепляя отдельные куски с помощью скотча

Затем осуществляется монтаж инфракрасной пленки с параллельным подключением и соединением. Медные полоски соединяются с помощью контактов и изолируются битумным фиксатором; тестирование. Подключение сетевого кабеля к системе, присоединение датчика температуры, тестирование в разных режимах; заключительный. На этом этапе всю конструкцию накрывают полиэтиленом, кладут подложку и собирают ламинат.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Типы теплого пола под ламинат

Чтобы определиться, какой теплый пол выбрать под ламинат, нужно уточнить типы таких систем. Обычно под ламели стелят:

• электрический;
• водяной.

Первый считается универсальным, он отлично выдерживает любое покрытие, находящееся поверх него.

В свою очередь, такая система, делится на несколько разновидностей:

• кабельный;
• матовый;
• пленочный инфракрасный;
• аморфный (с металлической лентой).

Кабельный теплый пол

Собираясь сделать выбор, какой теплый пол лучше, нужно уточнить плюсы и минусы каждой его разновидности. Кабельный представляет собой цельный кабель, что уложен в виде змейки, литки прямо на сетку из металла или капрона. Вся конструкция сверху заливается стяжкой из бетона с толщиной от 30 мм.

Плюсы:

• доступная стоимость;
• длительный эксплуатационный срок;
• равномерность нагревания;
• возможность класть сверху ламинат.

Минусы:

• получение высоких затрат на электрическую энергию;
• необходимость организации заземления;
• толщина стяжка от 30 мм;
• длительный процесс прогрева;
• чтобы осуществить монтажные работы, нужно обладать соответствующими знаниями, опытом.

Матовый теплый пол

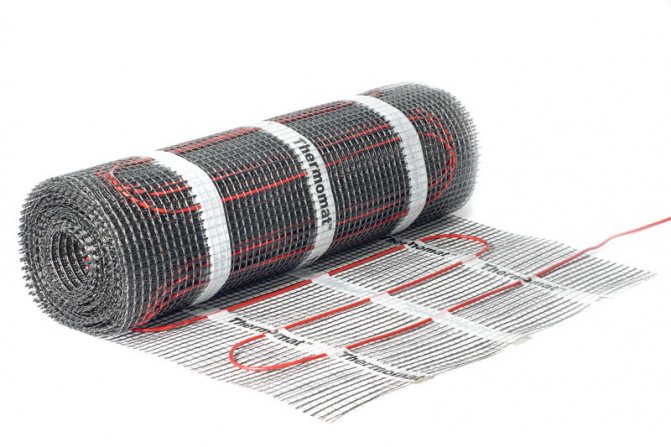

Маты — это конструкция, имеющая вид кабеля небольшой толщины. Он крепится к капроновой сетке, позволяя образовывать мат, свернутый рулоном. Используют такие системы тогда, когда нет возможности осуществить заливку стяжки нужной толщины.

Тонкие маты легко справляются с возложенными на них функциями, минимально увеличивают высоту напольного покрытия.

Инфракрасный теплый пол

Ламинат под теплый инфракрасный пол кладут не менее часто, чем иные. Такая модель имеет встроенную саморегулирующуюся систему, позволяющую поддерживать заданные параметры температуры.

Разновидности инфракрасных устройств:

• пленочная;
• сплошная карбоновая;
• стержневая карбоновая.

Электрический кабель

В случае электрического теплого пола подогрев заключается в том, что электрический кабель превращает электроэнергию в тепло. Здесь можно использовать как одножильный, так и двужильный кабели. В квартире и частном доме рекомендуется монтаж двужильного кабеля, тем более его легче устанавливать и потребление электроэнергии ниже, чем при использовании одножильного кабеля. Но в этом случае есть вероятность выхода из строя системы при повреждении участка кабеля или локальный перегрев. Именно поэтому лучше воспользоваться саморегулирующим кабелем, который сам контролирует температуру по всей длине кабеля. Если на каком-то участке температура превышает норму, то в этом месте сразу увеличивается сопротивление, тем самым снижается температура до нужного уровня.

Мокрый и сухой способ укладки кабеля под ламинат

Прежде чем начинать монтаж электрического кабельного пола своими руками, необходимо тщательно подготовить поверхность. Пол очищается и, если нужно, выравнивается. После выравнивания пола нужно положить теплоизоляцию и сделать выравнивающую стяжку с использованием армирующей сетки. После полного высыхания выравнивающего слоя фиксируется монтажная лента и укладывается электрический кабель. Поле того как была произведена установка терморегулятора и датчика, кабельный пол в обязательном порядке проверяется на работоспособность. Потом можно приступать к заливке стяжки. После ее высыхания, примерно через месяц можно укладывать ламинат.

Наиболее простой вариант сделать электрический теплый пол в доме – нагревательный мат. В этом случае монтаж сильно упрощается, так как кабель уже закреплен на сетке и заливка стяжки не требуется. Достоинства этого вида электрического теплого пола:

• Долговечность. Минимум такой пол может прослужить 20 лет;
• Надежность;
• Простой монтаж;
• Возможность регулировки нужной температуры пола.

Наглядная видео-инструкция по монтажу матов:

К недостаткам такого варианта теплого пола можно отнести только незначительное электромагнитное излучение и затраты на электроэнергию.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.

5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.

6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.

3. Размещаем трубы отопления в пазах пластиковых плит.

4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» — внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах

1.  Утепляем перекрытие пенопластовыми плитами.
2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7.  Монтируем на черновой пол ламинатное покрытия.
