Как установить встроенный духовой шкаф в кухню?

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Как встроить духовой шкаф: этапы

Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.

Подготовка инструмента и вспомогательных материалов

В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:

• дрель с набором сверл и фрез;
• отвертка или шуруповерт;
• изолента;
• стандартные соединительные клеммы для проводов;
• нож;
• вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.

Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.

Позаботьтесь о наличии розетки для подключения духового шкафа

Подготовка рабочего места

Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:

• предусмотреть соответствующее отделение при заказе кухонного гарнитура;
• приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
• выделить подходящий отсек в уже имеющейся мебели;
• внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.

О величине оставляемых зазоров речь шла ранее.

Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую.

Установка

Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.

Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера

В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации

Подключение

Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:

• напрямую;
• через соединение вилка-розетка.

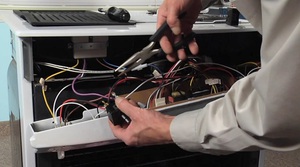

Маркировка кабелей электрической духовки

В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.

В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет

Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди

Профессионалы используют пайку или винтовые зажимы.

Проверка работоспособности

Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.

После монтажа нужно обязательно запустить духовку

Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.

Виды и особенности духовых шкафов

Классификация духовых шкафов предельно проста. По типу используемой энергии они делятся на:

• газовые;
• электрические.

И те, и другие представляют собой достаточно объемную камеру, имеющую загрузочную дверку и оснащенный теплоизоляционными материалами корпус. Без этого были бы непомерно велики тепловые потери, возрос риск получения ожога и возгорания расположенных поблизости предметов.

В газовых приборах необходимый нагрев создается за счет горения метана или пропан-бутановой смеси на горелке, расположенной в нижней части камеры. Тепло при этом поднимается за счет возникающих конвективных потоков, но равномерного распределения температуры обычно достичь не удается. Хозяйке приходится долго подбирать температурный режим и оптимальное место установки блюда, чтобы оно запеклось, но не подгорело.

Электрические духовки оснащаются ТЭНами, которые располагаются с разных сторон. Это создает отличные условия для обработки пищи за счет теплоотдачи и инфракрасного излучения.

Для сведения! Встроенный вентилятор дополнительно создает циркуляцию газов, что приводит к равномерной термообработке продуктов.
Электрическая духовка с вентилятором

По месту установки различают:

• зависимые духовки, которые могут располагаться только под варочной поверхностью;
• независимые, способные нормально функционировать в любом отведенном для них месте.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Установка встраиваемых духовых шкафов

Установить электрический духовой шкаф можно в любом удобном для хозяйки месте, однако, мойка и посудомоечная машина должны находиться от духовки на определённом расстоянии.

Розетку можно расположить хоть слева хоть справа, но не ниже десяти сантиметров от пола. Лучше других сюда подойдёт силовая розетка, рассчитанная на сорок Ампер. Газовые духовые шкафы необходимо устанавливать на расстоянии примерно 1,2 метра от источника топлива.

Возле холодильника установить духовой шкаф можно. Но при этом нужно учесть, что жир из духовки может попадать на стенки холодильной техники, а это не украсит её внешний вид. Поэтому установка духового шкафа в некотором отдалении от холодильника станет более разумным решением.

Расположение духовки в нише

Перед подключением духового шкафа необходимо подготовить нишу для его установки. Нужно обязательно проследить за тем, чтобы не образовалось даже малейших прекосов (проконтролировать это можно воспользовавшись уровнем), иначе тепло будет распределяться неправильно и устройство быстро выйдет из строя.

Во время работы духового шкафа выделяется тепло, в связи с этим необходимо оставить расстояние между стенками ниши и духовки, это также предотвратит преждевременную поломку изделия.

Конкретные расстояния от стенок ниши до частей духового шкафа:

• до задней стенки духового шкафа — 40 мм;
• до левой и правой стенки духовки — по 50 мм;
• расстояние до дна духового шкафа — 90 мм.

Как подключить духовой шкаф к электричеству

После того как духовка стоит в нужном месте, можно приступить к его подключению. Если в доме применяется проводка из алюминия, необходимо проложить медный трехжильный провод от электрощита к розетке духового шкафа.

Этот процесс очень важен, поэтому необходимо выполнить его без ошибок и по правилам:

• Если мощность устройства от 3 до 3,5 киловатта, ток потребления составит 16 ампер. В щиток ставится отдельный автомат на 25 ампер только на одно включение аппарата. Затем в кабельном канале от него к розетке нужно протянуть провод ВВГ — 3*2,5.
• В случае когда мощность устройства более 3,5 киловатта, ток потребления будет составлять около 32 ампер. Выполнить нужно будет тот же самый процесс, но автомат поставить на 40 ампер. Провод тоже потребуется другой, ВВГ — 3*4,0.

Осталось подключить встраиваемый духовой шкаф к электросети. Для этого потребуется трехклеммная евророзетка, которую нужно будет подключить к проложенному в кухне проводу.

В случае если схема электропроводки в квартире двухпроводная, в которой отсутствует заземление, необходимо будет вызвать электрика, чтобы он подвёл «землю» из главного щита питания подъезда.

Сегодня изготавливаются духовые шкафы с разными параметрами, характеристиками и конфигурациями. На задней стенке некоторых изделий располагается разъем с тремя контактами, благодаря ему подключается трехжильный кабель.

На других агрегатах установлен только клеммник с винтами. Для подключения такой духовки необходимо кабель затянуть винтами, а евровилку подключить с другой стороны. Перед тем как установить встроенный духовой шкаф своими руками и проводить электромонтажные работы, нужно обязательно отключить напряжение сети.

Правила подключения

Если в квартире есть напряжение 220 В, то подключение устройства не будет проблемой. Если же в помещении реализован аналогичный вариант на 380 Вольт, то необходимо использовать комбинированные духовые шкафы, что могут работать при данном напряжении. Лучше всего осуществляется установка на кухне в квартире, где есть специальная розетка для такого устройства. Но тут требуется иметь выделенную электрическую линию.

По категории проводки следует подобрать определенный вид, бренд либо сечение провода, подающего электричество. Если монтаж выполнен в наружном либо скрытом виде, то следует осуществить определение несущего проводника питания. Сечение 2,5 миллиметра следует заменить на 3,5 миллиметра, ведь производители выпускают современные модели, мощность которых составляет не меньше 3,5 киловатт.

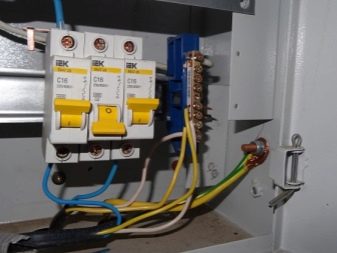

Важно отметить, что ветка, которая обеспечивает снабжение энергией электродуховки, обязательно должна быть оборудована собственным автовыключателем. Его мощность следует рассчитывать, учитывая потребляемую техникой токовую силу

Обычно речь идет о показателе в 16-20 А. Но если вместе с духовкой требуется использовать еще и такую же варочную поверхность, то подбор автомата следует осуществлять исходя из общей мощности обоих устройств.

Обязательно, чтобы было заземление, ведь как раз от него будет зависеть безопасность использования подобного устройства. В постройках частного типа такой проблемы нет, а вот в квартирах старой постройки случается так, что заземления нет.

Установка и последующее подключение электродуховки не будет ничем отличаться от монтажа газового аналога. Еще что нужно будет сделать – оборудовать кабель духовки вилкой. Но тут все просто – кабель обычно является трехжильным, а желтый провод из трех будет землей. Его следует присоединить к клемме заземления, а остальные 2 прикрутить к двум другим клеммам. Обжимку контактов следует делать хорошо, чтобы они не нагревались, а проводная изоляция не плавилась. В противном случае это может оказаться причиной короткого замыкания.

И последним этапом монтажа будет проверка работоспособности устройства и его запуск в холостом режиме. Следует активировать духовку, осуществить проверку индикации, осуществить нагрев. Когда вы убедитесь, что все нагревательные элементы активны, нужно запустить устройство на полную мощность. На термометре следует задать температуру около 160 градусов и выжечь смазывающие вещества внутри, нанесенные на предприятии-производителе.

Особенности установки

Наличие духового шкафа подразумевает использование варочной панели. Несмотря на то, что сегодня на рынке имеется три вида этих приборов:

• электрические;
• индукционные;
• газовые.

На заметку!
При установке электрического шкафа целесообразно установить варочную панель, нагревающуюся при помощи электроэнергии. Это может быть или индукционное, или электрическое устройство.

Подключение к сети не отличается от аналогичных процедур в отношении электродуховки. Однако установка в столешницу имеет свои нюансы. Прежде всего, если предполагается установить прибор в уже имеющуюся мебель, например, в тумбу, то необходимо выбрать его габаритные размеры несколько меньшие габаритов столешницы по периметру. Установка зависит как от типа самой панели (индукционная или электрическая), так и от материала столешницы. Заранее продумайте установку плинтуса.

Электрическая варочная панель
Комбинированная варочная панель
Индукционная варочная панель
Газовая варочная панель

Достоинства и недостатки встраиваемых кухонь

Любой вариант встраиваемой кухни имеет свои отличительные черты. Угловые гарнитуры отличаются вместительностью. Линейные характеризуются скромностью и простотой. Небольшие встроенные кухни для маленькой кухни позволяют рационально использовать пространство, не загромождая его, а объемные являются более функциональными.

Любая техника должны быть расположена минимум на 10-15 см от стены для вентиляции

Главным достоинством встроенных кухонных гарнитуров является визуальное единство всех отдельных элементов мебели. Это происходит благодаря тому, что размеры кухни планируются непосредственно под габариты комнаты и размеры техники. Между отдельными модулями отсутствуют зазоры, что позволяет увидеть цельную картину, в результате чего дизайн кухни выглядит безупречно.

Встраиваемые кухни характеризуются высоким уровнем эргономичности. Даже в маленьком помещении можно расположить всю необходимую технику, в результате чего во время приготовления пищи не будет возникать чувство избытка вещей и тесноты. Шкафы, встроенные под технику, обладают высокой функциональностью. Их одновременно можно использовать в качестве места хранения техники и рабочей поверхности.

Сейчас любая встроенная техника считается модной

Бесспорным достоинством современных моделей встраиваемых кухонь является их эффектный внешний вид, идеально сочетающийся со стилем помещения и не загроможденный бытовой техникой, умело спрятанной за фасадами мебели.

Одним из главных недостатков является высокая стоимость мебели, поскольку преимущественно изготавливается встраиваемая кухня на заказ. Фото наглядно отображают уникальность моделей, разработанных по индивидуальным дизайн-проектам. Такой гарнитур требует планирования места расположения техники, поскольку после установки не будет возможности что-либо изменить.

Признаком дороговизны считается максимальная мимикрия техники в кухне

Полезные рекомендации

Если в доме нет проблем с электричеством, то можно обойтись без заземления, но в некоторых зданиях оно обязательно.

В конце еще несколько рекомендаций от мастеров:

1. Если шнур питания очень длинный, но имеет литой разъем, не стоит обрезать его. Эта деталь имеет гарантию.
2. Если вилка разборная, можно ее поменять.
3. Из-за повышенного тепла от прибора нельзя ставить технику рядом с раковиной и обеденным столом.

Как правильно проверить работоспособность техники

И заключительный этап установки любой печи — это проверка ее работы и первый запуск. Нужно просто подключить духовку по инструкции и убедиться, что все работает. Запускать технику нужно на полную мощность. На датчике указывают температуру и ждут, пока сгорит заводская смазка изнутри духовки. Скорее всего, пойдет дым. Не нужно бояться, это часто бывает при первом запуске. Печь готова к использованию.

Способы реализации

Нижний уровень вместе с кухонным оборудованием в любом случае должен быть упорядоченным. Это касается и размещения в соответствии с планировкой комнаты, и соблюдения правила золотого треугольника.

Обойтись без настенных шкафов можно в следующих случаях:

• прямая кухня – а, вернее говоря, параллельная, причем с большой длиной. При такой планировке проще разделить предметы на ненужные постоянно и востребованные. Первые располагаются в шкафах рядом с мойкой и плитой, остальные – в модулях напротив;
• угловая – вот где отсутствие верхнего яруса становится очевидным преимуществом: нет тяжелого и неудобного углового модуля, навесные шкафы не загораживают свет. Но справедливости ради можно отметить, что именно в угловой модели почти всегда есть полки: в углу чаще всего размещается мойка, а под ней нет возможности хранить хоть что-либо из мелкой утвари и продуктов – намного проще и удобнее разместить это на полках вместе с посудой;
• П-образная – в данном случае важна не форма, а размер. При таком пространстве можно определить место в напольных шкафах для любой утвари и кухонных принадлежностей. Интерьер такой кухни не стоит «украшать» полками: большое рабочее пространство со свободным верхним ярусом производит впечатление удивительной опрятности и профессиональности;
• островная легко обходится без полок и шкафов, так как зачастую комплектуется монолитным блоком, где верхняя и нижняя часть как таковые отсутствуют.

На фото – островные кухни без верхних шкафов.

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.
Такого плана картинка будет в вашей инструкции с точными монтажными размерами
Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.
