Как установить подъемный механизм для кровати с газлифтом

Изготовление основного каркаса

Сборка каркаса, как и всех других составляющих элементов кровати, производится поэтапно. Первым делом для изготовления основного каркаса подготавливаются его составляющие. Дизайн, высота, размер спинок, наличие ножек все эти нюансы отражены в заранее составленном чертеже. Главное требование при изготовлении изделия, это надежность, прочность и качество материала.

Как было сказано выше, материал можно использовать любой, в зависимости от финансовых возможностей и личных предпочтений. Для короба двуспальной стандартной кровати (2000х1800) потребуется: для боковых деталей — две доски длиною 207 см, для торцевых элементов нужны две доски длиной 182 см. Сборка их производятся по тому же принципу, что и подъемный каркас, при помощи саморезов, уголков и клея. В сборочном процессе этот момент является самым ответственным, поэтому перед креплением уголков нужно проверить, чтобы все углы соответствовали 90 градусам. Излишки выступившего клея необходимо сразу же удалить, чтоб в дальнейшем он не доставлял затруднений при обработке каркаса.

При изготовлении больших кроватей своими руками в основном коробе нужно установить ребро жесткости, через продольную ось изделия. В случае, когда дизайн кровати предусматривает ножки, то последним этапом в монтажном процессе является их установка. Самый просто вариант их изготовления, это сборка двух брусков (40х50) с установкой их на глубину двух венцов бруса. Для усиления конструкции можно по центру также установить ножку. Поставив конструкцию в исходное положение можно переходить к ее обработке, зачистить и покрыть лаком.

Можно ли обойтись без газлифта

Часть пользователей, приобретая офисное кресло, отдают предпочтение моделям без газлифта, считая устройство бесполезным. Но ни одна мебель для сидения без подобной системы не будет комфортной и удобной. Особенно это касается рабочих мест, где люди находятся на протяжении многих часов. К тому же, кресла часто используются несколькими сотрудниками, которые имеют разный рост и вес. Функция вращения конструкции на 360 градусов значительно облегчает процесс работы – если нужно что-то взять сбоку или сзади, не обязательно вставать, достаточно просто повернуться.

Но не только в офисах популярны функциональные кресла, дома также несколько членов семьи могут находиться за компьютером, пользуясь одним местом для сидения. По этой причине функция регулировки необходима везде, чтобы создать комфорт, удобство, снизить нагрузку на спину. Особенно нужен газлифт для кресла, которым пользуются дети, так как у них только формируется осанка.

Принцип работы газлифта

Классическая газовая пружина имеет плавный рабочий ход.

Когда фасад дверцы открывается минимум на 10 градусов, газовая пружина, без вашей помощи, далее откроет дверцу в положение полного открытия – 90 градусов.

Весь процесс открытия дверцы контролируется специальным гидравлическим амортизатором, чтобы минимизировать шумы и вибрации посуды в шкафчике.

Механизм газлифта обладает таким количеством преимуществ. Чем же это обосновано? Секрет таится в конструкции устройства и принципе его работы.

Рассмотрим состав конструкции газлифта:

• корпус, цилиндрической формы;
• втулка;
• поршень;
• клапан;
• шток, свободно перемещаются по корпусу;
• клапан, для поддержания давления среды в системе;
• скользящие подшипники;
• сальник;
• для создания герметичности — сальниковая набивка,
• пыльник;
• поршневое уплотнение.

Полость корпуса заполняется азотом, который является рабочей средой

Вскрыть газлифт собственными руками невозможно, но попытки могут привести к нежелательным последствиям. Которые могут попросту привести к поломке устройства.

Критерии выбора газлифта:

1. Основная характеристика газлифта — это сила сжатия, поэтому перед покупкой вы должны точно знать вес дверцы, для которой будет предназначен газлифт. Чем больше вес дверцы, тем больше сила сжатия механизма.
2. Второй критерий отбора — это длина механизма, которая зависит от непосредственного размера дверцы, которую ему нужно будет удерживать.

Одним из существенных преимуществ и одновременно критерием выбора являются два вида открывания дверей: автоматическое и пошаговое.

Пошаговая конструкция — это привычная для нас конструкция, с ручкой на дверце.

Автоматическая  конструкция немного отличается. Дверь при таком механизме открывается при одном нажатии, а через некоторое время автоматически закрывается.

Такое преимущество очень удобное и эффективное, ведь мы постоянно куда-то спешим и часто забываем закрыть дверцы шкафчиков. А также этот механизм удобен для тех, кто из-за своего роста попросту не достает до дверцы навесного шкафчика.

Современные технологии позволили выпустить совершенно новые модели с более сложным и высокотехнологичным подъемником. Фасады кухонной мебели оборудуют электроприводом, который позволяет работать без усилий человека.

Покупая газлифт, совершенно не сложно обратить внимания на эти два маленьких критерия, но очень важных. С размерами шкафчика и длиной газлифта проблем не возникнет, а вот силу сжатия необходимо заранее определить.

Расчет необходимой силы сжатия газлифта

Для нагрузки массой в один килограмм требуется сила в 10 Ньютон. Зная вес вашей кухонной дверцы, вы с легкостью сможете подсчитать объем необходимой силы.

Современные производители отпускают на мебельный рынок механизмы с фиксированной нагрузкой: 60, 80, 100, 120 и 140 Ньютон.

Как установить газлифт на кухонный шкаф?

Газлифты — амортизирующие механизмы, предназначенные для дверей горизонтального открытия. Механизм относится к кронштейнам. суть работы газлифта — амортизация при открывании и закрытии дверок, их удержании.

Механизм помогает открывать и закрывать шкафы без усилий, распахивать дверки полностью, чтобы увидеть, что находится внутри шкафчика.

Газлифт полностью герметичен. Азот закачивается при изготовлении, поэтому при поломке в процессе эксплуатации его невозможно отремонтировать.

Список достоинств лифта можно составить из следующих свойств:

• саморегуляция плавного хода;
• надежная фиксация в открытом состоянии;
• фрикционное и автоматическое открытие;
• крепеж на любой из материалов мебели;
• дверь открывается даже без ручки.

Конструкция газового лифта

Представляет собой конструкцию из следующих компонентов, сделанных из пластика и металла:

1. Втулка.
2. Конус лифта.
3. Внешняя и внутренняя полости.
4. Подъемный шток.
5. Посадочный, внешний и внутренний конуса.
6. Кнопка.
7. Уплотняющий элемент.
8. Газовый клапан.
9. Подшипник.
10. Канал, переспускающий газ.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается.

Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам.

Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

1. Метр, линейка или рулетка.
2. Молоток и плоскогубцы.
3. Дрель (лучше электрическая).
4. Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Шаг 2. Монтажные работы

Установка газлифта на кухонный шкаф осуществляется следующим образом:

1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.

2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.

3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.

Важно! При искривлении пластины лифт не работает. 4

Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов

4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

Схема установки газлифта

5 советов по монтажу

В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:

1. Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.
2. Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
3. Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
4. Фурнитура на дверцах должна быть установлена до установки газлифтов.
5. При монтаже кухонного шкафа он не должен висеть на стене.

Верхние шкафы оснащены газовым лифтом.

Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями.

Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство.

Поставить его можно на шкаф из любого материала.

Подъемные механизмы для открывания дверей

Говоря о подъемных механизмах для кухонной мебели, сразу приходит в голову газлифт. Это своеобразный кронштейн для мебели. Он используется , но чаще для установки дверей кухонной мебели, которые открываются вверх.

К преимуществам механизма относят следующее:

1. открывать дверцы можно бесшумно;
2. закрывается медленно и без хлопка;
3. ход регулируется самостоятельно;
4. дверца надежно зафиксирована в открытом положении;
5. устройство газлифта позволяет не использовать ручки, открывание происходит от одного нажатия.

С такими достоинствами механизма, кухонная гарнитура прослужит долгие годы с надежностью и удобством.

Конструкция газлифта и принцип работы

Газлифт собирается из следующих частей:

• кнопка;
• внешний конус;
• газовый клапан;
• пластиковая втулка;
• внешняя полость;
• конус газлифта;
• канал перепуска газа;
• внутренняя полость;
• внутренний конус;
• уплотнитель;
• подъемный шток;
• упорный подшипник;
• посадочный конус.

Не вскрывайте корпус газлифта. Малейшее вмешательство повредит герметичность корпуса и приведет к ранениям и травмам. И так как данный механизм неразборной, поэтому починить газлифт уже нельзя.

Принцип действия газлифта несложный и основывается на газовой пружине и гидравлическом амортизаторе. Если открыть дверную створку на 8–10ᵒ, то далее она откроется самостоятельно. Так же происходит и закрытие.

Внутренняя полость корпуса задувается газом азотом. За этот процесс подъемник для мебели и получил название газового лифта. Стоит заметить, что наполнения азотом происходит при создании механизма, а затем герметично закрывается,поэтому отремонтировать газлифт невозможно.

Ведь благодаря надежности механизмов для кухонных шкафов мебель прослужит долго, хранение кухонной утвари в шкафах станет упорядоченным и эргономичным. Помещение кухни станет аккуратным и удобным для приготовления пищи.

Мебельные петли являются важными комплектующими для любой кухонной мебели, имеющей открывающиеся дверцы. Ассортимент их под разные нужды достаточно разнообразен. Особой популярностью при изготовлении большинства современных кухонь пользуются системы с удобными и прочными доводчиками.

Доводчик – это компактное устройство, специально установленное на дверцах шкафа для их медленного и плавного закрытия. Постепенное и мягкое закрытие препятствует образованию сколов красочного слоя и трещин, что увеличивает срок эксплуатации дверцы и кухонного шкафчика в целом.

Доводчики должны удерживать дверцы кухонного шкафа в закрытом состоянии. Однако, они не гарантируют возможности резкого хлопка дверцы при небрежном закрытии. Если в шкафчике есть стеклянная полка или стоит хрупкая посуда, повреждений не избежать.

Доводчики, используемые на дверных петлях, не подходят для выкатных полок, ящиков и других элементов. В таких конструкциях применяются специальные виды доводчиков, имеющие визуально незаметные специальные направляющие. Выдвижные доводчики стоят дороже, чем петельные, но их цена оправдывается надежностью и комфортом применения.

Для организации оптимального хранения в труднодоступных угловых кухонных шкафах, монтируются поворотные механизмы, которые при открытии дверцы выдвигают полки и днища систем хранения, а при закрытии возвращают всю конструкцию назад.

Подъемные механизмы также являются полезными устройствами при производстве кухонной мебели. Обычные кухонные ящики открываются путем распахивания дверок или откидывания вниз параллельно полу, что не всегда удобно в условиях ограниченного кухонного пространства.

В современных кухонных гарнитурах сегодня применяют удобные дверцы, открывающиеся вверх. Для таких шкафов и нужны подъемные механизмы с доводчиками, осуществляющие плавное открытие на нужную высоту. Открывание дверец и доставание предметов с полок таких шкафов становиться более удобным процессом, совсем необязательно крепить ручки, подъем осуществляется путем легкого нажатия на поверхность дверцы рукой.

Начало работ по установке газлифтов: разметка

Хорошо, что я знал, какие подводные камни есть в работе по установке таких устройств. Поэтому, попутно, был приобретён и шаблон для разметки. Когда я прибыл в мастерскую, мебельщики посмеивались, полагая, что я даже не подумал о нём, но когда увидели шаблон в руках, радости в глазах поубавилось.

Работа началась с разметки. Её, конечно, можно было выполнить и без подобной пластинки, но в таком случае пришлось бы долго провозиться с измерениями, и не факт, что они получились бы правильными. А так я потратил на разметку около 5 минут. Я даже немного посмеивался над тем, как менялось выражение их лиц. Всё-таки двухлетняя работа в мебельном цеху не прошла для меня даром.

Разметка по специальному шаблону занимает минимум времени

Монтаж газлифта на шкаф

Монтаж оборудования начинается с закрепления основания крепления к боковине шкафа в месте разметки. Чаще всего применяются два варианта – скоба с пружиной и пластина. Скоба обычно вкручивается в материал боковины в отмеченной точке, а головка лифта просто защелкивается в скобе. Если основание крепления имеет вид пластины с отверстием, то оно крепится на трех или четырех шурупах к боковине так, чтобы центр отверстия совпал с отмеченной точкой. Шарнирная головка лифта вставляется в это отверстие и фиксируется

Аналогичные операции по монтажу основания крепления устройства производятся на внутренней поверхности дверцы

Описанным способом монтируются газлифты с обеих сторон шкафа.

При установке газлифтов на кухонные шкафы следует учитывать следующие рекомендации:

1. Механизмы обязательно устанавливаются с двух сторон, что позволит избежать перекосов.
2. Дверца должна дополнительно прикрепляться к верхней крышке шкафа при помощи двух мебельных петель тарельчатого типа.
3. Лифты с нагрузкой более 80 Н используются очень редко (только для тяжелых дверей); применение их в других случаях нецелесообразно из-за повышенной жесткости.
4. Монтаж механизмов производится после установки на двери всей необходимой фурнитуры, облицовки и декорирующих элементов.
5. Монтаж оборудования следует производить на шкафу, снятом со стены.
6. Увеличения угла открывания двери можно достигнуть перемещением точки установки крепления ближе к переднему срезу боковины.
7. При установке автоматических устройств следует строго соблюдать инструкцию по монтажу.

Установка газлифта не считается особо сложной работой. Следует лишь соблюдать рекомендации – и все получится по высшему разряду.

И вот наконец то сподобился. В примере я ставлю газлифты Boyard. К ним прилагается вот такая присадочная схема. На ней видно, что возможно три варианта установки: под углом 80, 90 и 100 градусов. Лично мне больше импонирует прямой угол, так что лифты ставить будем под него.

От этого и будем танцевать. Итак, монтаж газовых лифтов начинается с разметки отверстий на стенке короба. Тремя саморезами прикручиваем у ним установочную пластину.

Размер 239 мм получилось, если учесть толщину верхнего горизонта, то есть 255 мм минус 16 мм.

Следующий этап — это присадка ответного элемента на фасад. Все снова начинается с расчетов, а заканчивается парой саморезов.

Размечаем на горизонте самого короба места под саморезы, крепящие ответную планку петли.

Навешиваем фасад. Кстати,ю на этом фото я отметил присадочные размеры, которые нужно делать для установки на полунакладные петли.

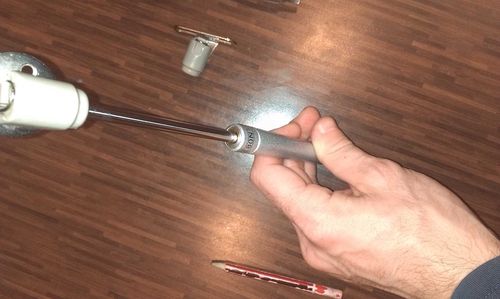

А потом просто нащелкиваем газовый лифт на шаровые штифты обоих ответных планок. Нередко он заходит туговато, поэтому можно приложить силу.

Все готово. В закрытом и открытом положении лифты выглядят вот так:

Возможна небольшая регулировка угла фасада. Она производится с помощью смещения взад-вперед (в пределах прорези) ответной планки на фасаде.

Лично я, чтобы минимизировать количество ошибок, а так же ускорить процесс сборки изготовил вот такой

Как установить газлифт на кухонный шкаф своими руками: пошаговая инструкция

Установка газовой конструкции состоит из нескольких последовательных этапов: разметка, монтаж и регулировка механизма.

Прежде чем приступить к работе, следует подготовить инструменты:

• карандаш;
• рулетку и линейку;
• саморезы (обычно идут в комплекте с фурнитурой);
• отвертку или шуруповерт;
• плоскогубцы;
• молоток.

В комплекте с газлифтом для кухонных шкафов идет подробная инструкция по установке. Внимательно изучите ее перед монтажными работами, так как там указаны все нюансы.

Разметка под установку

Рассмотрим особенности выполнения разметки на примере. Дано: газлифт длиной 247 мм, угол подъема фасада – 90°.

Процесс разметки сводится к таким пунктам (на схеме ниже проиллюстрированы замеры):

1. Сделать разметку на боковой стенке шкафчика. Отложить от верхнего торца вниз 255 мм с отступом от края 10 мм. Это и будет центр крепления.
2. Повторить таким же образом разметку на второй боковой стенке.
3. Сделать замеры на правой стороне дверцы. Для этого отмерить 90 мм от верхнего края дверцы вниз с отступом от края 15 мм. Это центр крепежного крючкообразного элемента, расположенного крючком во внутреннюю сторону фасада.
4. Повторить замеры и сделать метки на левой стороне дверцы.

Важный момент при выполнении замеров: все метки должны совпадать, никаких смещений и неточностей.

Правила монтажа

Монтаж конструкции выполняют на снятом шкафу. Его лучше перевернуть и положить на твердую поверхность так, чтобы открытая дверца располагалась внизу. Это обеспечит полный обзор сделанной разметки и более удобный процесс установки механизма.

Монтаж газлифта для шкафа кухни:

1. На боковой стенке выставить крепление. Середина крепления должна совпасть с меткой.
2. Придерживая крепежный элемент, вкрутить саморезы. Следить за расположением шуруповерта или отвертки (должны быть перпендикулярны поверхности) и крепежа, чтобы не смещался и не становился под углом.
3. Так же прикрутить крепежную деталь на другом боку шкафа.
4. На дверце совместить крепеж с отметкой и зафиксировать двумя саморезами.
5. Поставить газлифт на крепление на дверце. Совместить овальный выступ на креплении и отверстие на газлифте, надавить. О фиксации оповестит характерный щелчок.
6. Встроить механизм в крепление на боковой стенке. Прикреплять следует по тому же принципу: совместить отверстие на механизме и выступ на креплении, нажать до характерного щелчка.

После установки шкафчик перевернуть и проверить функционирование механизма, плотность прилегания дверцы, отсутствие перекосов и зазоров.

Выравнивание и регулировка

После установки конструкцию необходимо отрегулировать. Например, человеку невысокого роста сложно дотянуться до дверцы, чтобы закрыть ее, а высокий будет заглядывать под дверцу, чтобы найти и достать нужные вещи.

Конструкторы позаботились об этом моменте. Так, фасад имеет три положения в открытом состоянии относительно боковых стенок шкафа: 80°, 90°, 100° (угол подъема).

Для выравнивания механизма изменяют разметку крепежа на дверце следующим образом:

• фасад в открытом положении под углом 80° – при разметке отмечают 100 мм от верхнего края вниз до центра крепежного элемента;
• дверца под углом 90° – откладывают 90 мм вниз до центра крепежной детали;
• створка под углом 100° – отмечают 80 мм по той же схеме.

Допустимая погрешность при регулировке газлифта – не больше 5-10°.

Существует несколько способов более точной регулировки створки:

1. Регулировка самого газлифта. У механизма есть внутренняя резьба на баллоне. Если ее плавно проворачивать, возможно опустить или приподнять фасад.
2. Регулировка при помощи навесных петель. Расположенные на них регулировочные шурупы позволяют более точно посадить дверцу, избежать зазоров и неровностей.

К таким методам прибегают в случае, если сразу несколько подобных фасадов расположено в ряд.

Как устанавливать и крепить газлифт

Подъемный механизм добавляет кухне комфорт и удобство, а вот срок эксплуатации напрямую зависит от правильности монтажа. Так как сам процесс несложный, установить газлифт для кухонной мебели можно и самостоятельно в домашних условиях.

Газлифты – это на сегодняшний день самый удобный механизм для открывания дверец кухонной мебели

Чтоб установить подъемный механизм понадобятся следующие инструменты:

• отвертка.
• шуруповерт;
• дрель;
• рулетка;
• линейка;
• карандаш или маркер;
• молоток.

Монтаж начинается с замеров на обеих стенках крепления газлифта. Расположение механизма на стенках шкафа зависит от вашего желания. Перед установкой нужно определить, на какой угол будут открываться створки дверцы. Таким образом расположение газлифта в стенах шкафа варьируется в обоих местах крепления.

В магазинах мебельной фурнитуры представлен широкий ассортимент газовых лифтов. Они отличаются размерами, техническими и другими параметрами. Один из которых – метод крепления.

Различают два вида монтажного крепления газового лифта:

1. Для установки используется скоба-пружина.Достаточно простой способ, в котором подъемный механизм закрепляется на головку элементов крепления. Выполнить это можно одним нажатием. Как видим, для монтажа не нужны специальные инструменты и дополнительные знания.
2. Для установки используется пластина. Крепление не сложнее предыдущего метода, но в магазинах попадается бракованная продукция, в которой края пластины загнуты. В такой продукции нет возможности закрепить головку и остается только приобрести новый газлифт.

Также при установке помогут следующие советы:

• чтобы перекосов, крепление газлифта осуществляется по обе стороны шкафа;
• дверцы, на которые крепятся газовые лифты, монтируются обычными мебельными петлями к верхней стенке шкафа;
• производители выпускают лифты с мощностью свыше 80 Н, но они используются при тяжелых дверях, в остальных случаях их покупка нецелесообразна из-за стоимости и повышенного уровня жесткости;
• крепеж механизма к двери выполняется после завершения облицовки, декоративных деталей и монтажа другой фурнитуры;
• устанавливается газлифт к дверцам и стенкам снятого шкафа;
• если точку крепления механизма сдвинуть ближе к краю боковины, таким образом увеличивается угол поднятия дверей;
• автоматический вид подъемника для мебели устанавливается по инструкции.

Кухонный гарнитур – это функциональная мебель в доме, поэтому к ее выбору относятся с особыми требованиями. Фурнитура, используемая в процессе, также влияет на качество готовой продукции. Поэтому подъемные механизмы, такие как газлифт, только улучшают функциональные и качественные показатели кухонной мебели.

Монтаж газлифта для кухни не является сложным процессом. Если следовать советам и рекомендациям профессионалов, установку можно произвести самостоятельно на высшем уровне.

Самостоятельная установка газлифта на кухонный шкаф

Подъемный механизм газлифт для кухни крепится при помощи пружинной скобы

Нынешние газовые лифты создают удобство, комфортные условия на кухне. Сроки эксплуатации устройства зависят непосредственно от правильности установки. Процесс монтажа не отличается сложностью и легко производится самостоятельно.

Основные правила установки:

• на одну дверцу лучше устанавливать два газлифта, чтобы со временем она не перекосилась;
• механизмы с усилием более 100 Ньютон применяют не часто, только для больших и тяжелых фасадов, а такие встречаются редко;
• дверца с механизмом подъема регулируется петлями, которыми она приделана к коробу. Петли могут быть накладные или полунакладные;
• до того, как собрать короб, на его бока следует установить крепления для фурнитуры – на уже собранном коробе это сделать сложнее;
• крепеж газлифта к фасаду производится, когда вся отделка выполнена, а прочая фурнитура уже закреплена;
• автоматический подъемник устанавливается согласно инструкции.

Схема монтажа газового лифта

Для установки газового лифта потребуется дрель, шуруповерт, отвертка, рулетка, линейка, молоток, плоскогубцы, карандаш. Вначале проводятся замеры и разметка отверстий. Располагать механизм на стенках шкафчика можно как угодно. До начала установки следует определить угол открытия створок: чем ближе точка монтажа креплений к переднему краю боковины, тем угол открытия двери больше.

Газовые лифты различаются по размерам, техническим характеристикам и др.

Конструкция и устройство автоматического и фрикционного лифта

По методу крепления.

• С использованием скобы-пружины. Простой способ, при котором устройство монтируется на головку крепежных элементов. Это делается с помощью одного нажатия, специальные знания, инструменты не нужны.
• С применением пластины. Крепление тоже не сложное, выполняется на шурупах.

Как собрать кухонный газлифт?

Эта конструкция совершенно загерметизирована. Азот проникает в цилиндр при производстве, если же элемент будет поврежден, то его будет просто невозможно восстановить. Грамотный монтаж устройства в шкаф под мойку следует начинать с приготовления инструментов, которые могут понадобиться в работе. Также следует заблаговременно прорисовать контуры, чтобы обеспечить максимально точный монтаж.

Выбирая доводчики для кухонных шкафов на стену, нужно отталкиваться от двух показателей, представляющих особую важность: параметры приспособления и усилие сжатия пружины. Как правило, выбирать нужно между несколькими стандартными размерами

Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока

Как правило, выбирать нужно между несколькими стандартными размерами. Кроме того, нужно провести проверку нескольких параметров газлифта: длину в сложенном виде с креплениями и без креплений, а также длину выдвигающегося штока.

При выборе оборудования нельзя не принимать в учет систему, за счет которой производится монтаж. Наиболее часто на практике используются ровные площадки, которые дают возможность осуществлять монтаж на боковые поверхности шкафов кухни за счет применения шурупов. Если же у мебели деревянный корпус, то лучше взять вкручивающиеся крепления. При работе понадобятся такие инструменты, как: отвертка, плоскогубцы, шуруповерт, молоток, электрическая дрель, линейка.

Сама сборка шкафа под раковину происходит в несколько этапов:

1. Разметка навесных шкафов на кухне. Просмотр видео позволит понять, как правильно выполнить эту работу. Сначала проставляется места середины крепления на боковой поверхности. После отмечается середина крепления на створке. Разметка выполняется в обеих сторон подвесной мебели или напольных шкафов под умывальник.
2. Монтажные работы. Основание прикрепляется к боковому элементу в том месте, где были проставлены метки. Здесь можно использовать два простых метода, известных профессиональным сборщикам. Первый предполагает применять скобу с пружиной, а второй – пластинку. Как правило, скоба ввинчивается в боковой элемент в месте, где сделана отметка, при этом головка лифта защелкивается в скобке. Второй вариант действий предполагает применение пластинки, в которой проделано отверстие. Оно фиксируется на 3-4 шурупах к боковой части, причем таким образом, чтобы середина выемки совпадала с меткой. Головка газлифта вставляется в выемку и закрепляется в ней. Нужно проследить, чтобы пластинка не имела видимых изъянов, так как при деформации готовое устройство не будет работать так, как нужно.
3. Выполнение действий, описанных в предыдущем пункте при работе с внутренней поверхностью. Следует обеспечить наклонный угол шарнира, составляющий примерно 80.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить

Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать. Таким же образом устройство монтируется и на внутренней поверхности дверцы

Таким же образом устройство монтируется и на внутренней поверхности дверцы

Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 °

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Чтобы не иметь проблем в процессе эксплуатации кухонного шкафа, необходимо соблюдать следующие рекомендации в процессе монтажа:

Монтаж устройства в обязательном порядке производится с обеих сторон

Это поможет предотвратить возникновение перекосов. Дверцу обязательно нужно зафиксировать к верхней крышке шкафа, используя мебельные петли тарельчатого типа

Особое внимание нужно уделить типу используемого устройства. Если крепежное приспособление имеет нагрузку более 80 Н, то нужно помнить, что она подходит только для установки на тяжелые двери

Для шкафа другой конструкции их использовать не стоит из-за повышенной жесткости. Газлифт необходимо устанавливать только после монтажа на двери всей необходимой фурнитуры, облицовки и элементов декора. Прежде чем приступать к креплению газлифта, необходимо снять шкаф со стены . Иногда угол открывания двери является недостаточным. В этом случае проблему решают путем перемещения точки установки газлифта ближе к переднему срезу боковины. Во избежание быстрого выхода из строя крепежного устройства его необходимо устанавливать, в точности соблюдая указания инструкции по установке.

Порядок действий

Точное соблюдение порядка действий является основой грамотного монтажа. Пошагово выполняя действия, получится избежать распространенных ошибок, которые могут привести к повреждению изделия и сокращению срока службы.

Подготовка и сборка деталей из МДФ

Большое количество деталей кровати выполнены из МДФ. Приступая к монтажу, все элементы освобождают от упаковочной пленки и осматривают на предмет наличия повреждений. Если хотя бы на одном элементе присутствуют дефекты, требуется замена. Каркас кровати с повреждением не будет надежным. Детали раскладывают на месте монтажа таким образом, чтобы сторона с отверстиями для крепежей была сверху.

Монтаж короба и основания

Основными частями кровати являются короб и основание. Сначала собирают периметр конструкции, который состоит из трех стенок и головной спинки. Для этого нужно:

• соединить стенки и головную спинку друг с другом при помощи фиксирующих элементов;
• на сооруженный каркас помещают основание, которое обычно изготовлено с применением дерева и металлической рамы;
• для надежной фиксации всех компонентов закручивают винты шуруповертом.

В некоторых разновидностях кроватей могут быть предусмотрены силовые элементы продольного характера. В частности, распространены цельные продольные стяжки, кронштейны и уголки, фиксируемые на конструкции винтами

Установка угловых стяжек

Предназначение угловых стяжек заключается в придании надежности собранной конструкции. Стяжка состоит из нескольких элементов:

• уголка в форме металлической пластины, согнутой в центральной части под прямым углом;
• болтов для фиксации пластины на каркасе;
• втулок с резьбой.

Для соединения двух стенок кровати угловой стяжки пластину помещают с внутренней стороны на их стыке. Затем вставляют втулки и закручивают болты сначала на одной стенке, а затем выравнивают соединения и фиксируют крепежи на соседней стенке. По желанию допускается заменить стандартную модель угловой стяжки на современный вариант, например, конфирмат либо минификс, которые отличаются более компактными габаритами.

Как выполнить установку подъемного механизма

1. Зафиксировать каркас мебели на подъемном механизме. Для этого рекомендуется использовать винты. Перед окончательной фиксацией крепежных элементов нужно выровнять промежутки между основанием и каркасом.
2. Определить подходящий уровень силы для управления механизмом. Как правило, данная информация указывается в прилагаемой документации.
3. Установить конструкцию в подъемный механизм цилиндром вверх, воспользовавшись гайками со стопорным кольцом и фторопластовыми шайбами.
4. Затянуть фиксирующие гайки до предела, после чего слегка ослабить крепление, оставляя минимальный люфт. После этого следует проверить функционирование подъемного механизма, несколько раз опуская и поднимая конструкцию.

Установка траверса

Траверса представляет собой специальный элемент, выполняющий функцию стяжки. При помощи траверсы фиксируют нижнюю часть каркаса кровати. Элемент размещают вдоль конструкции параллельно продольным стягивающим деталям. Использование траверсы способствует укреплению конструкции, обеспечивает устойчивость и долговечность, а также дает возможность надежно закреплять маленькие боковые элементы, которые чаще всего выходят из строя.
