Ваймы своими руками: чертежи, размеры

Столярная струбцина

Такие конструкции, использующиеся в столярном деле, бывают следующих типов:

• Стандартная струбцина, являющаяся наиболее популярной или простой;
• В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
• Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
2. Вкручиваем шпильки и контрим их соответствующими способами;
3. Обеспечиваем схождение гайками, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Какие материалы потребуются

Чтобы соорудить самодельную струбцину, сначала нужно собрать необходимые материалы и инструменты. Для работы понадобится:

• профильная труба, металлический уголок или швеллер;
• крепежные элементы: гайки, винты, саморезы;
• упоры;
• строительный уровень и угольники;
• болгарка;
• аппарат для сварки металла;
• деревянные прокладки.

Столярные зажимы, сконструированные своими руками, должны быть прочными и крепкими, иначе, приложив большие усилия, можно выгнуть или сломать конструкцию. Чтобы этого не случилось, упоры должны быть устойчивыми к большой нагрузке, хорошо фиксироваться на балке. Нужно сделать так, чтобы они могли запросто перемещаться в продольном направлении. Чтобы иметь возможность обрабатывать заготовки большого размера своими руками, нужно фиксировать зажимы на ваймах так, чтобы их можно было переместить.

Высокой прочностью должны обладать и крепежные элементы. Лучше отдавать предпочтение усиленной конструкции и гайки. Вследствие высокой нагрузки магазинные материалы быстро ломаются. Чтобы столярные зажимы, сконструированные своими руками, получились качественными и эффективными, следует заказать крепежные элементы и упоры в токарной мастерской.

Крепежные элементы и упоры лучшего качества можно сделать с помощью токарного станка или заказать на производстве

Выбор установки с оптимальными характеристиками

Ваймы для щитов с пневматическим приводом больше подходят для использования на мелкосерийном производстве. Гидравлические или роторные станки обладают высокой производительностью и обеспечивают эффективный результат деятельности при непрерывной работе крупных деревообрабатывающих или мебельных предприятий. При необходимости выполнять склеивание заготовок с крупными габаритами существует возможность объединения нескольких модулей для увеличения рабочей длины оборудования.

При выборе ваймы для склейки бруса или изготовления щитовых конструкций следует учитывать технические характеристики установки, влияющие на функциональность и производительность приспособления:

• габариты предполагаемых к выпуску изделий;
• число установленных гидроцилиндров или пневмокамер;
• показатели суммарного давления на поверхность заготовки.

При больших производственных объемах увеличить скорость процесса позволяет станок с двусторонней конструкцией, имеющий независимые рабочие зоны для одновременной обработки материала. В зависимости от модели конструкция сборочного стола изготавливается в неподвижном исполнении или выпускается с колесными каретками, позволяющими удобно перемещать подготовленные детали при загрузке и выгрузке пакета.

В настоящее время промышленность предлагает струбцины или ваймы различных конструкций. Но они имеют слишком крупные габариты и высокую стоимость. Поэтому для домашней столярной мастерской можно изготовить струбцину своими руками.

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Инструкция по выполнению работы

Вся работа по производству ваймы своими руками предполагает несколько этапов:

• Подготовка профильной трубы. Ее длина составляет 1,2 м.
• Сборка конструкций на болтах. Элементы струбцины будет удобно сваривать между собой. Для сборки на уголках, длина которых составляет 250 см, на одном и том же расстоянии крепится швеллер.
• Край 1 швеллера и короткий уголок должны находиться перпендикулярно друг другу, и располагаться между длинными фрагментами. Под гайками необходимо поставить прокладки, толщина которых составляет 1 см.
• Обработка соединений сваркой. Внутренний стык короткого уголка и швеллера не обрабатывается. Если не соблюсти это условие, полученный вследствие сварки шов создаст проблемы при склейке деревянных заготовок.
• Изготовление зажимов из металлического прута. Его диаметр составляет 5 см. В торце шурупа просверливают отверстие в 1 см. Внутри его устанавливается 2 шарикоподшипника, позволяющих уменьшить трение.
• Приваривание гайки. Шуруп при этом должен находиться параллельно профилю. Если это правило не соблюсти, зажим детали будет происходить с продавливанием.
• Выполнение зажимов из уголка и их закрепление. Для фиксации в материале сверлят отверстия, диаметр которых составляет 1,2 см. Сюда вставляются штифты, позволяющие изменить положение заготовки во время изготовления деревянного изделия.

К нижней части полученной конструкции привариваются упоры, благодаря которым она будет устойчивой. Во время изготовления ваймы своими руками нужно следить за тем, чтобы все детали располагались параллельно. Для этого используется строительный уровень. Сварочные швы должны быть небольшими

В процессе скрепления деталей важно следить за тем, чтобы во время нагрева металл не деформировался

Для чего нужны столярные ваймы

Производство деревянных изделий своими руками – непростая работа, требующая высокой точности проведения работ, умения работать с инструментом. Столярные ваймы, сделанные своими руками, не стоит называть прессом, так как они не оснащены механизмом для высушивания клея. Они представляют собой большую и мощную струбцину.

Конструкция ваймы сделана так, что верхняя и нижняя трубы при затяжке винта тоже сильно прижимаются друг к другу, что делает будущую заготовку идеально

Столярные ваймы используются для таких случаев:

• склеивания деталей, имеющих необычную форму;
• фиксации облицовочных кромок;
• сборки слоеных и мебельных щитов, бруса;
• конструирования рамок, каркасов мебели, стульев;
• облицовки рельефных, плоских и объемных поверхностей;
• сращивания древесины;
• сборки рамных изделий (оконных, дверных);
• производства ступенек, лестниц.

Принцип работы установок

Ваймы для мебельных щитов отличаются достаточно простой конструкцией, включающей узлы базирования, фиксации и прессования пакета заготовок. На устойчивой металлической раме закреплены упоры, которые служат для предотвращения перекосов при укладке пакета и выполняются в виде стабильно зафиксированных и подвижных линеек. Возможность быстро изменять положение базирующих элементов обеспечивает оперативную перенастройку рабочих параметров при работе с заготовками разного размера.

Усилие гидравлического или пневматического оборудования приводит в движение прижимные элементы, при помощи которых производится сборка конструкции. Технологическая прочность соединения достигается за счет приложенного к деталям усилия и точного срока выдержки пакета при запрессовке. В устройствах с нагревательными элементами время обработки сокращается за счет теплового воздействия на заготовку, ускоряющего процесс полимеризации клея. Изменение параметров давления в системе производится с панели управления.

Материалы и инструменты

• профильная труба прямоугольного сечения;
• винты;
• гайки;
• упоры;
• деревянные прокладки;
• сварочный аппарат;
• болгарка;
• строительный уровень;
• угольники.

Крепление упоров к балке должно быть прочным и иметь возможность быстро перемещаться в продольном направлении.

Мебельные щиты, которые должны зажиматься в устройстве, могут быть различной ширины. В процессе работы не всегда есть возможность прикреплять винтами заготовки разных размеров. Поэтому необходимо создать возможность перемещать зажимы.

Все винты должны обладать необходимой прочностью. Гайки должны быть усиленной конструкции. Их можно приобрести в строительных магазинах. Можно заказать изготовление этих деталей в токарной мастерской. Также необходимо заказать токарю изготовление упоров к винтам необходимых размеров.

Если купить готовые винты, то придется выполнить проточку для установки и закрепления зажимов.

Этапы выполнения работ

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.

Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.

Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.

В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.

Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.

Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.

Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.

Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.

Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.

Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.

При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.

Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.

Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.

Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.

Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.

Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.

При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.

Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.

Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.

На этом работы по изготовлению самодельной струбцины заканчиваются.

Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.

В этой статье вы найдете подробную инструкцию по изготовлению ваймы

своими руками.

Если вы занимаетесь изготовлением мебели из , то вам не обойтись без столярной ваймы

. Для этого ее не обязательно покупать. Вайму для склеивания можно сделатьсвоими руками .

Материалы и инструменты

• профильная труба прямоугольного сечения;
• винты;
• гайки;
• упоры;
• деревянные прокладки;
• сварочный аппарат;
• болгарка;
• строительный уровень;
• угольники.

Крепление упоров к балке должно быть прочным и иметь возможность быстро перемещаться в продольном направлении.

Мебельные щиты, которые должны зажиматься в устройстве, могут быть различной ширины. В процессе работы не всегда есть возможность прикреплять винтами заготовки разных размеров. Поэтому необходимо создать возможность перемещать зажимы.

Все винты должны обладать необходимой прочностью. Гайки должны быть усиленной конструкции. Их можно приобрести в строительных магазинах. Можно заказать изготовление этих деталей в токарной мастерской. Также необходимо заказать токарю изготовление упоров к винтам необходимых размеров.

Если купить готовые винты, то придется выполнить проточку для установки и закрепления зажимов.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.

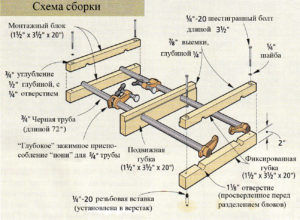

5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Какие материалы потребуются

Чтобы соорудить самодельную струбцину, сначала нужно собрать необходимые материалы и инструменты. Для работы понадобится:

• профильная труба, металлический уголок или швеллер;
• крепежные элементы: гайки, винты, саморезы;
• упоры;
• строительный уровень и угольники;
• болгарка;
• аппарат для сварки металла;
• деревянные прокладки.

Столярные зажимы, сконструированные своими руками, должны быть прочными и крепкими, иначе, приложив большие усилия, можно выгнуть или сломать конструкцию. Чтобы этого не случилось, упоры должны быть устойчивыми к большой нагрузке, хорошо фиксироваться на балке. Нужно сделать так, чтобы они могли запросто перемещаться в продольном направлении. Чтобы иметь возможность обрабатывать заготовки большого размера своими руками, нужно фиксировать зажимы на ваймах так, чтобы их можно было переместить.

Высокой прочностью должны обладать и крепежные элементы. Лучше отдавать предпочтение усиленной конструкции и гайки. Вследствие высокой нагрузки магазинные материалы быстро ломаются. Чтобы столярные зажимы, сконструированные своими руками, получились качественными и эффективными, следует заказать крепежные элементы и упоры в токарной мастерской.

Крепежные элементы и упоры лучшего качества можно сделать с помощью токарного станка или заказать на производстве

Процесс изготовления ваймы

Итак приступаем к изготовлению ваймы своими руками
.

Сначала соберем конструкцию на болтах, чтобы удобнее было варить. К уголкам 2,5 м крепим швеллер на одинаковом расстоянии.

Короткий уголок выставляем по краю первого швеллера перпендикулярно между длинными уголками. Его следует приварить строго под 90 градусов, так как при склейке дверей это очень важный момент (чтобы диагональ совпадала).

После этого обвариваем все соединения и стыки

ВАЖНО
: не нужно проваривать внутренний стык короткого уголка со швеллером!
В противном случае сварной шов будет мешать в будущем при склейке деревянных изделий

Теперь приступаем к размещению воротков. Их будет 4 штуки и сделаны они будут из металлического прута с резьбой. Для этого в верхнем уголке проделываем 4 отверстия напротив каждого швеллера. После этого привариваем по 2 гайки с каждой стороны уголка.

В верхней части каждого воротка привариваем еще по одной гайке, чтобы удобно было их крутить.

Затем в нижней части привариваем опоры, для того чтобы конструкция самостоятельно устойчиво стояла.

Вот такая столярная вайма своими руками
получалась в конечном результате. Конечно ее нужно почистить и покрасить, но думаю суть изготовления пресса для склеивания дверей
и деревянных щитов раскрыта.

Ниже прилагается видео, на котором показан подробный процесс изготовления данной ваймы.

Самодельные ваймы из фанеры для склейки мебельных цитов нам предложил наш подписчик Юрий Южанинов. Для их изготовления использовалась березовая фанера 30 мм. Делал под свой размер 67см, но можно изготовить и шире.

В принципе, все понятно из фотографий

Основа вайм — это полоски фанеры шириной 70 мм, толщиной 30-40 мм ну и длиной, как вам требуется, как говорили выше, у Юрия она составило 670 мм. В этих полосках с помощью дрели и лобзика (ленточной пилы) нарезаются пазы с шагом 20-30 мм — не более, чем на половину толщины заготовки.

Теперь более крупно рассмотрим вторую часть ваймы — упоры. Передний упор — это неподвижная деталь, состоящая из блока с вклеенной гайкой в которую ввернут болт или кусок шпильки. На одной стороне которого имеется подвижная подкладочка, чтобы не мять щит. А со второй наварена рукоять-закрутка. К станине этот элемент клеится с помощью двух «щечек», промазанных клеем и усиленных (стянутых) саморезами.

Второй упор перекидной. Он так же состоит из пары щечек, которые в нижней части соединяются винтом (он вставляется в прорези в станине и может перекидываться по ним. изменяя ширину склеиваемого щита). В верхней же части между щечками вклеена такая же фанерная прокладка, как и на переднем упоре.

Ну и в завершение, фотографии вайм в работе. При склеивании желательно прокладывать между ними и заготовками полоски скотча, в противном случае, отбивать их от щита придется с трудом.

Данный инструмент был выполнен Алексеем Вагиным

из Березников. В качестве исходного материала использовалась советская еще стеллажная система, которая долгие годы валялась в гараже.

Она представлена несколькими длинными стойками, которые ставились от пола до потолка. Толщина металла достаточно приличная — 2 мм. Длина же каждого профиля достигала 1220 мм Шаг между отверстиями 35 мм. На них крючками крепились упоры для полок, сами полки за давностью лет не сохранились. На фото упор для полок с крючками.

В процессе приобщения к столярным премудростям, родилась идея изготовить из этих профилей вайму для склейки мебельных щитов.

В принципе, все уже готово: бери и пользуйся, за исключением одного момента. Отверстия в профиле имелись не по всей длине. С концов по 330 мм были лишены этих отверстий, что значительно уменьшало длину ваймы. Пришлось дорабатывать. Учитывая отсутствие «болгарки» пришлось работать головой, а затем дрелью. Просверлил в ряд несколько отверстий и удалил перемычки между ними шайбой, по которой долбанул молотком. Не очень эстетично, но сердито, главное чтобы упоры закрепились.

Для начала на пробу, использовался клиновой принцип прижима, то есть детали размещались на раме между наиболее подходящими по удаленности фиксаторами. А потом с помощью клинышков прижимались друг к другу и оставлялись сохнуть.

Клинышки сдвигались с помощью пистолетной струбцины, что оказалось достаточно удобным способом.Впоследствии планируется упростить процесс зажимания путем вваривания в держатели гаек в которые будут вкручиваться болты. Закручиванием болтов будет и достигается качественное прижимание.

Конструкция в данной (клиновой) комплектации уже испытана. Результаты признаны удовлетворительными.
