Установка арматуры в ленточный фундамент

Изготовление армирующего каркаса

Вопрос, как армировать ленточный фундамент, решается чаще всего с применением способа под названием ручная вязка арматуры. Этот метод основан на соединении стержней между собой с помощью вязальной стальной проволоки с использованием специального вязального крючка.Процесс вязки очень прост: отрезок из сдвоенной проволоки длиной порядка 15 см охватывает полностью два стержня, а свободные концы его скручиваются между собой с помощью крючка до прочной фиксации прутьев.

С учетом ребристости поверхности элементов такое соединение обеспечивает необходимую прочность связки. При изготовлении одного типичного узла в одно целое увязываются вертикальный и горизонтальный стержень диаметром 8 мм, а также продольная арматура. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного основания нормирует СНиП 52-01-2003:

Особое внимание уделяется этапу, когда армировка ленточного фундамента производится в углах ленты и в местах стыка с боковым ответвлениям. Эти участки подвержены повышенным нагрузкам, стремящимся разорвать связку, что вызывает необходимость обеспечения повышенной прочности каркаса

Такие зоны армируют с помощью изогнутых стержней (Г-образная арматура). Показанные схемы обеспечивают необходимую прочность, что доказала практика строительства.

Особенности армирования

При всей своей прочности бетон недостаточно стоек к растягивающим и изгибающим нагрузкам. Для упрочнения фундаментной ленты внутри бетонной основы создается металлический каркас в виде продольных и поперечных стержней. производится сальным ребристым периодическим профилем. Когда возводится ленточный фундамент своими руками шириной до 45 см, обычно используются 4 продольных стержня диаметром 10-14 мм, соединенных в единый каркас поперечными (горизонтальными и вертикальными) стержнями диаметром 8-12 мм.

В процессе эксплуатации важно, чтобы такой каркас представлял собой единую ленту, т. е

стержни должны быть надежно соединены между собой по всему периметру, в т. ч. на углах и в местах примыканий боковых стен. Углы и примыкания становятся наиболее сложными участками, где могут возникать дополнительные нагрузки, а значит, расхождение стержней относительно друг друга недопустимо.

Наибольшие нагрузки на ленточную основу возникают в поверхностных слоях бетонного монолита. В связи с этим считается оптимальным расположение стержней на расстоянии порядка 50 мм от поверхности ленты (как снизу, так и сверху), что обеспечивает компенсацию максимальных нагрузок и защиту стали от коррозии.

Металлическая арматура

Самым распространенным типом трубопроката, применяемым при закладке фундамента, является металлическая арматура. В продаже имеются прутья разных диаметров сечения – от 12 до 40 мм. Они широко применяются в строительстве, в частности, для закладки фундаментов под большие, тяжелые здания.

Стоимость продукции напрямую зависит от ее характеристик, а именно:

• способа проката,
• марки стали,
• поверхности (рифленая или гладкая).

Прутья с рифленой поверхностью имеют более высокую цену. Данный тип имеет ребра жесткости, что позволяет изделиям лучше сцепиться с бетоном.

Металлическая арматура

Схема вязки крючком

Чаще всего для этих целей используется проволока диаметром 32 мм.

Для выполнения необходимо:

• отрезать куски проволоки длиной около 30 см;
• сложить отрезанные части проволоки пополам;
• взять вязальный крючок в правую руку, а саму проволоку — в левую;
• проволоку подвести под арматуру, под местом соединениям прутов;
• ввести крючок для вязки в петлю проволоки;
• огибая полностью арматуру, свободный ее конец положить на крюк;
• прокрутить крюк вправо, чтобы можно было скрепить концы проволоки;
• вынуть крюк из петли.

Опытные вязальщики связывают арматурный каркас даже быстрее сварщиков

Важно помнить, что закручивать необходимо не очень туго, т.к. проволока может порваться

Рекомендуется для надежности крепления прокрутить крючок три раза.

Считается, что таким простым способом можно связать арматуру для небольших ленточных фундаментов. Чтобы работа пошла быстрее, лучше купить специальный вязальный пистолет в строительном магазине или на рынке.

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

• материал изготовления;
• форма профиля;
• способ использования;
• техника монтажа;
• назначение.

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированнаяИсточник rmnt.mirtesen.ru

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Для чего нужен арматурный каркас

Для компенсации растягивающих нагрузок внутрь бетонных изделий помещают специальную конструкцию – армирующий каркас. Он имеет форму пространственной решётки, расположенной внутри отливки так, чтобы принимать на себя все растягивающие воздействия. Самый простой вариант – четыре рабочих стержня, размещённых под поверхностью бетона на небольшой (5см) глубине. Есть и более сложные решётки, рассчитанные на принятие значительных нагрузок.

Конструкция каркаса представляет собой сочетание рабочих и вспомогательных стержней. Рабочие располагаются в продольном направлении, они толще и прочнее. Вспомогательные стержни используются только для поддержки рабочих прутков и нужны лишь до момента заливки. Все задачи каркаса выполняют рабочие стержни, а вспомогательные остаются в отливке, так как их невозможно извлечь.

Простейший каркас с длинными рабочими и поперечными вспомогательными элементамиИсточник stroyimdom.com

Сборка каркаса производится прямо на площадке, перед заливкой бетона. Иногда используются заранее подготовленные элементы или целые конструкции, но чаще в ход идут отдельные прутки, порезанные по длине. Соединение стержней обычно производится с помощью мягкой отожжённой проволоки, из которой делаются обычные скрутки. Часто пользователи задумываются – можно ли сваривать арматуру для ленточного фундамента. На первый взгляд, это быстрее и прочнее, чем вязка проволокой. Однако, для ответа на этот вопрос необходимо рассмотреть работу армирующего пояса внимательнее.

Как работает арматура

Арматурные стержни имеют рифлёную поверхность. Она позволяет пруткам прочно сцепляться с бетоном и удерживать его в заданном положении. При возникновении разнонаправленных внешних нагрузок или воздействий, все усилия принимают на себя именно стержни. Бетон остаётся в работоспособном состоянии, исключается возникновение трещин или перелом ренты фундамента.

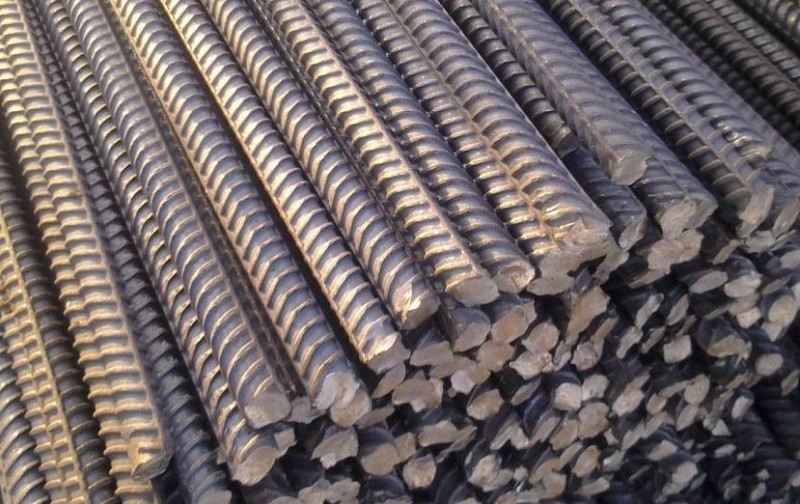

Стальная рифлёная арматураИсточник стройкапро.рф

Каркас создаётся после тщательного расчёта. Необходимо определить толщину стержней, рассчитать их количество, определить и усилить наиболее нагруженные участки. Распределение стержней строго регламентируется – они размещаются на глубине 50 мм от поверхности отливки.

Расстояние между соседними прутками не должно превышать 50 см, а на ответственных участках используются сдвоенные элементы. Все требования к каркасу подробно изложены в СНиП, которыми необходимо руководствоваться на всех этапах строительства фундамента.

Понимание распределения нагрузок на каркас позволит ответить на часто возникающий вопрос – можно ли варить арматуру для фундамента, а не вязать. Функциональные задачи выполняют только рабочие стержни, расположенные вдоль отливки.

Для обеспечения конструкционной жёсткости принципиальную важность имеют только продольные соединения. Хомуты (поперечные элементы, выполненные в форме букв «О» или «П») необходимы только для фиксации рабочих стержней до момента заливки

В распределении или принятии нагрузок на фундамент они не участвуют, поэтому изготавливаются из прутков меньшей толщины, не имеющих рифления.

Вспомогательные элементы каркаса – хомутыИсточник allegroimg.com

Прочность соединения элементов каркаса между собой необходима для принятия нагрузок в момент заливки. Бетон достаточно тяжёлый материал, который способен разрушить слабое крепление.

Некоторые строители для достижения высокой скорости сборки скрепляют прутки пластиковыми хомутами. Во время заливки они часто лопаются. Приходится восстанавливать каркас, останавливая заливку. Это крайне нежелательные ситуации, поскольку время жизнеспособности бетона ограничено и не терпит перерывов в работе. Поэтому, принято пользоваться достаточно прочными способами сборки.

Технология ручной вязки

Рассмотрим, как правильно вязать арматуру на фундамент, используя ручное приспособление.

Существует несколько методов вязки под фундамент. Рассмотрим проверенный способ, руководствуясь которым, выполняйте работы по следующему алгоритму:

• отрежьте для каждой точки крепления стальную проволоку диаметром 1,2-1.4 мм длиной порядка 20 см;
• согните проволоку посередине отрезка;
• разместите диагонально в точке сопряжения стержней;
• проденьте рабочую часть крючка в образовавшуюся петлю;
• втяните в петлю, используя крючок, концы проволоки, расположенные с противоположной стороны от петли;
• проверните крючок в петле до обеспечения высокой прочности соединения.

Производя работы вручную, контролируйте усилие затяжки. Перекрутив проволоку с повышенным усилием затяжки, можно ее оборвать.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант

Схемы

Углы бывают нескольких видов:

1. Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
2. Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
3. Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6). 2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст. 3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента. 4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5). 5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.

Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка. 2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5). 2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты. 3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Какую арматуру используют?

Первым этапом создания армирования является выбор арматуры. По материалу изготовления арматура, используемая для фундаментных каркасов делится на металлическую и композитную. Каждый из этих вариантов имеет свои плюсы и минусы.

Металлическая

Металлические прутки применяются в строительстве фундаментов давно.

Это классический проверенный вариант материала. При возведении частных домов применяется металлическая арматура, изготовленная по ГОСТу 5781-82.

Арматура, соответствующая данному стандарту делится на 6 классов. Чем выше класс, тем прочнее материал.

В малоэтажном строительстве применяется в основном материал 3 класса с диаметром 12-18 мм. Из него выполняют продольные элементы каркаса, которые несут основную нагрузку армирования.

Для хомутов, перемычек и дополнительных элементов используется гладкая арматура первого класса. Она дешевле более прочных аналогов, при этом хорошо гнется, облегчая работу мастера.

Композитная

Это современный материал, применяемый в строительстве бетонных конструкций только в последние годы.

Сырьевой основой изготовления композитных прутков может быть:

• базальтопластик;
• углепластик;
• стеклопластик.

Композитная арматура дороже металлической. Но ее популярность растет, так как она обладает более привлекательными характеристиками. Из трех основных вариантов композитного материала наиболее востребованной стала стеклопластиковая арматура. Ее цена ниже стоимости двух других вариантов, а показатели прочности достаточно высокие.

Композитный вид материала в отличие от металлической имеет низкую теплопроводность. Поэтому каркасы из нее не повышают уровень теплопотери здания через фундамент. Кроме того, композитные прутья не подвержены негативному воздействию перепадов температуры и повышенной влажности. Поэтому она более долговечна.

Главные отличия композитного (полимерного) материала от металлического:

1. Композитные прутья можно только связывать, их нельзя соединять сваркой.
2. Полимерные материалы при сильном нагревании теряют упругость, чего не происходит с металлом.
3. Упругость стеклопластика в обычном состоянии в разы меньше, чем у металла.
4. Стеклопластик является слабогорючим самозатухающим материалом, в то время как металл относится к материалам негорючим.
5. По показателю теплопроводности выигрывает стеклопластик.
6. Композитная арматура не проводит электричество.
7. Стеклопластик не поддается коррозийным процессам.
8. Полимерные прутья в 3,5 раза легче металлических.
9. Прочность на растяжение у композитной арматуры на порядок выше.

Related Posts via Categories

• Как рассчитать площадь поперечного сечения арматуры всех типов?
• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется
• Анкеровка арматуры в бетоне – сложная, но важная операция
• Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
• Вес и особенности стальной рифленой арматуры А3 и других классов

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Заключение

От качества соединения арматурных стержней зависит устойчивость каркаса к нагрузкам, возникающим как во время затвердения бетона, так и в последующий эксплуатационный период.

Поскольку от прочности и надежности фундамента напрямую зависит долговечность и безопасность всей постройки, относиться ко всем элементам конструкции ленты следует с максимальным вниманием и аккуратностью. Вязка каркаса должна быть выполнена с соблюдением всех требований СНиП, обеспечить достаточную жесткость и устойчивость к возможным нагрузкам

Это позволит изготовить качественное основание, гарантирующее надежную опору для постройки

Вязка каркаса должна быть выполнена с соблюдением всех требований СНиП, обеспечить достаточную жесткость и устойчивость к возможным нагрузкам. Это позволит изготовить качественное основание, гарантирующее надежную опору для постройки.
