Двухскатная крыша с мансардой

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек

Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус

Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Видео по теме:

Нюансы использования мансарды

Чаще всего мансарда находится под двускатной крышей, где скаты кровли являются и потолком и стенами одновременно. Это представлено на фото. Если крыша высокая, то мансардное помещение станет полноценной комнатой, а может и несколькими, если площадь позволяет.

Атмосфера мансарды является очень специфичной, которая и привлекает людей для расположения на ней комнат.

Хозяева, которые не ограничены бюджетом могут осуществить на мансарде самые смелые идеи с использованием высокотехнологичных материалов и огромных окон, также здесь можно предусмотреть личный лифт в комнаты.

Более приземленные проекты для мансарды требуют спокойных тонов и простых отделочных материалов. Нет необходимости возводить что-то грандиозное, можно приблизить себя к природе оформлением комнаты в эко стиле, а можно создать светлую комнату с яркими акцентами.

Из мансард получаются прекрасные детские, ведь любой ребенок мечтает о своем собственном пространстве, а если оно будет находиться на самом верхнем этаже, то это уже дает массу впечатлений и простора для игр.

Спальня на мансарде

Устройство спальни на мансарде – очень удачный вариант, ведь именно в этой комнате человек проводит больше всего времени в горизонтальном положении, отдыхает душой и телом, так что скаты крыши не будут мешать и давить. Но, прежде чем устроить спальную комнату на мансарде, нужно продумать дизайн интерьера и другие мелочи, которые очень важны:

Кровать лучше всего поставить изголовьем к скату крыши или к вертикальной стене, в зависимости от того, как расположена конструкция кровли.

Важно! Часто на мансарде появляется такая проблема, как яркое солнце, которое мешает спать и находится в этом помещении. Решить эту проблему можно использованием рулонных или римских штор.

Есть возможность установить кровать на небольшое возвышение, тем самым создав под ним место для хранения вещей, которые не умещаются в шкафах, как на фото.

Если мансарда не большая и в ней умещается только одна комната, то половина ее может быть спальней с кроватью, а вторую можно отвести под гардеробную или зону красоты с туалетным столиком и всеми сопутствующими аксессуарами

Отгородить функциональные зоны можно ширмой или фальш-стеной, на которой вполне возможно установить телевизор. Если нет необходимости в перегородке на мансарде, то можно просто выполнить разную отделку с помощью обоев компаньонов.

Если в доме уже есть хозяйская спальня, то мансарду можно прекратить в гостевую комнату. Меняется только расположение кроватей, они ставятся вдоль скатов крыши.

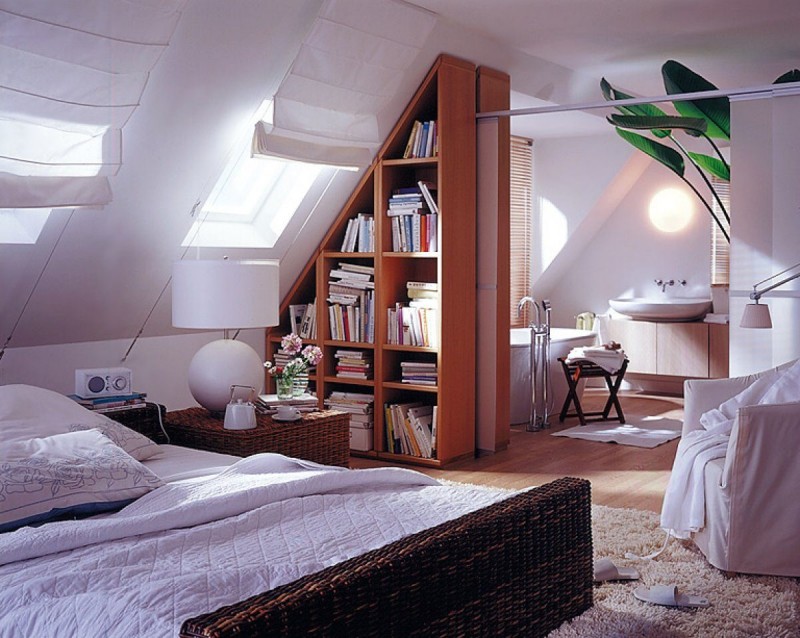

Спальня + ванная на мансарде

Такой вариант планировки мансарды будет хорош для продолговатых домов. Одну половину комнаты занимает непосредственно спальня с кроватью, шкафом купе и туалетным столиком, а ко второй половине подводятся канализационные и сантехнические коммуникации, и оборудуется ванная комната. Здесь устанавливается либо ванна, либо душевая кабина и раковина. Дополнительные элементы также могут быть на мансарде, если позволяет свободное место. Увидеть такое дизайнерское решение мансарды можно на фото:

Детская комната на мансарде

Многим кажется, что детская комната на мансарде – это не безопасно, но, если позаботиться о лестнице, по которой ребенок без труда сможет ходить вверх и вниз, то детская комната на мансарде станет волшебным миром ребенка.

Важно! Если площадь позволяет, то на мансарде вполне возможно выполнить спальню для двух детей с применением зонирования.

Под игровую зону нужно отвести то место мансарды, где потолки наиболее высокие. Здесь устанавливаются шкафы и стеллажи для игрушек и книг, а также может быть поставлена шведская стенка. Около окна нужно поставить стол для развивающих занятий и уроков, чтобы естественный дневной свет проходил внутрь, и не было необходимости включать настольную лампу.

На мансарде детские кровати можно установить различными способами:

• Под скатами кровли параллельно друг другу.
• Одну расположить под скатом, вторую – у торцевой стены.
• У противоположных стен.
• Также есть возможность просто поставить в комнату кровать с двумя ярусами или ту, в которой спальное место выезжает по необходимости.

Для увеличения поступления света мансардные окна нужно заменить на те, которые больше по размеру, а стены оформить светлыми тонами с разбавкой яркими акцентами.

Преимущества и недостатки двускатной крыши

Классическим решением при строительстве мансарды считается ломаная крыша. Ее скаты состоят из двух частей, нижние – почти вертикальные, верхние – более пологие. Такая конструкция создает максимум пространства для подкровельного помещения. Но возведение ломаной крыши своими руками – непростая задача, так как сложной в этом случае получается стропильная система и усложняется укладка кровельного покрытия.

Более доступный для монтажа своими руками вариант крыши – двухскатная. Это простая треугольная крыша с двумя прямыми скатами. Проект двухскатной крыши составить тоже проще, чем ломаной.

Стропильная система может быть висячей, когда опорой для стропил являются только две стены, или наслонной. В последнем случае дополнительной опорой становится внутренняя несущая стена. Ограничением для висячей конструкции является расстояние между двумя стенами, к которым крепятся стропила, оно не должно превышать 10 м. Если это расстояние больше, то возможна постройка только наслонной конструкции.

Недостатокдвухскатнойкрышив том, что из-за небольшого угла наклона скатов некоторый объем пространства по бокам теряется. Частично этот недостаток можно устранить, оборудуя своими руками пустые углы мансарды шкафчиками, полочками и тумбочками.

Реализацию проекта двускатной мансардной крыши можно разделить на несколько этапов. В случае выбора висячей стропильной системы, порядок работ следующий:

1. Укладка мауэрлата.
2. Монтаж балок перекрытия.
3. Сборка и установка стропильной системы.
4. Монтаж теплоизоляции, обрешетки и контробрешетки.
5. Укладка кровельного покрытия.

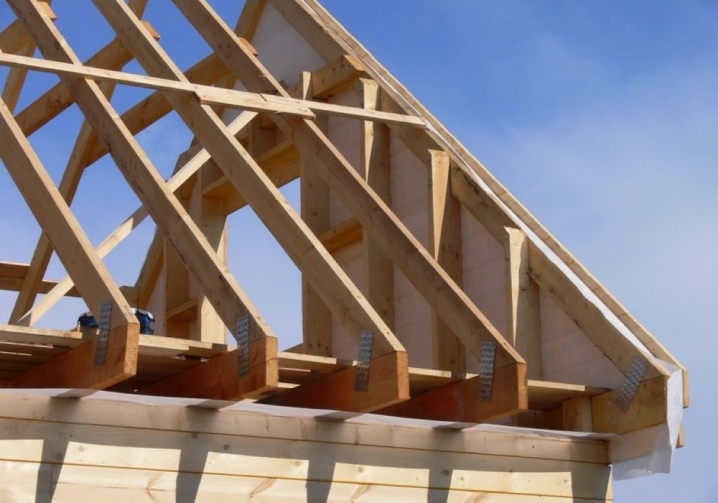

Монтаж стропильной системы крыши

Монтаж стропил

Однако изучить строение конструкции стропил, и произвести грамотные расчеты — только половина дела. Самую качественную подготовку может обесценить бестолковая реализация, и для кровли такое обстоятельство едва ли не важнее, чем для иных строительных сфер

Вот почему так важно уметь своими руками пошагово выполнить все работы

Бруски непременно выходят за контур наружной стены. Это требование позволяет повысить доступную полезную площадь.

Опираться нижняя балка должна на перекрытие; опирание на мауэрлат запрещено. Подкосные блоки по такой схеме располагаются под краями треугольных боковин. Не надо думать, что их обустройство усложнит работу. Ведь зато вполне можно отказаться от мауэрлата (правда, без бетонного слоя, куда будут анкерами примонтировать балки, обойтись все равно не выйдет). Карнизная ширина для деревянного жилища составляет минимум 0,5 м, для построек из натурального и искусственного камня — минимум 0,4 м; такие сведения позволяют правильно поставить при сборке все части и сразу же оценить готовый результат.

Сам вынос стропил производится крайне четко:

• первым шагом оказывается крепление наружных балок, диаметр которых минимум 15х20 см;

• затем придется протянуть шнур, связывающий крайние балки, и дополнить недостающие балочные элементы в промежутке (шаг отличается для теплых и необогреваемых помещений, высчитывается отдельно);

• далее вырубают гнезда под крайние опоры, промеряя тщательно расстояние;

• готовят эти опоры;

• фиксируют временные распорки.

Когда они готовы, нужно сделать выверку точек под опоры — в этом поможет отвес. Если все правильно, в серединах фронтов ставят пару опорных блоков. Они подпирают прогоны. Связывают далее сами опорные конструкции между собой и с прогонными узлами. В центрах балок помечают, где будет производиться крепление опор и конькового блока. Установку дощатых стоек производят на строго одинаковых расстояниях.

Размер стоечных частей и перекрывающих балок должен быть идентичен. Предварительные соединения делаются с помощью гвоздей. Но собрать стропила при окончательной установке придется с использованием уголков. Начальную пару стоек фиксируют затяжными брусками. Уже только затем идет крепление отдельных стропил.

​​​​​​Ставят их на мауэрлаты либо на перекрывающие балки. Выбор того или иного варианта определяется планом строительства

Что немаловажно, коньковые стропила можно связать с помощью шайб и болтов либо за счет накладок из металла. Подкосы присоединяют к центрам боковых стропил, стоек и бабок, устанавливаемых в середине затяжки

Так работают последовательно по всем фермам. Затем их связывают при помощи прогонов. Дистанция между фермами должна составлять 0,6-1 м. Чтобы повысить прочность сборки, дополнительно применяют усиление скобами. Потом уже можно переходить к обрешетке и другим значимым элементам.

О том, как сделать стропильную систему мансардной крыши, смотрите в следующем видео

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Просторная мансарда под ломаной кровлей

Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Важный момент. При закладке утеплителя проследите, чтобы между ним и ветрозащитной мембраной оставался вентиляционный продух 3—5 см. Через него будет удаляться влага, образующаяся в минеральной вате из-за возникновения точки росы.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Наглядно процесс теплоизоляции мансарды показан в очередном видео:

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Элементы стропильной системы

Самый важный момент в том, как сделать двухскатную мансарду, связан с обустройством стропильной системы, которую нужно сделать прочной, способной противостоять нагрузкам.

Она состоит из следующих элементов:

1. Мауэрлат. Является основанием для кровли. Его закрепляют заподлицо на несущих стенах вдоль верхнего периметра. Обычно мауэрлат делают из бруса, величина его сечения зависит от веса крыши. Для крепления задействуют арматуру или металлические шпильки. Для гидроизоляции мауэрлата используют рубероид.
2. Стропила. Для их монтажа берут доски размером 50х150 или 100х150 миллиметров. Их устанавливают под углом. В своей верхней части доски сходятся в конек, при этом их нижние концы упираются в мауэрлат. Ноги стропил являются основным опорным элементом конструкции, и именно благодаря их наличию крыша имеет треугольную форму. Между ними оставляют промежуток от 60 до 120 сантиметров.
3. Конек. Так называют угол треугольника крыши с двумя скатами. Он образуется в месте стыковки двух стропильных ног.
4. Растяжки и ригели. Данные усиливающие элементы горизонтального расположения монтируют между стропилами с целью погашения распирающей нагрузки. Чем выше они располагаются, тем толще для них подбирают брус.
5. Бабки и стойки. Служат для передачи нагрузки с конька на несущие внутренние стены. Стоящие вертикально опоры располагают под коньком или центром стропила.
6. Подкос. Отводит нагрузку от стропил на несущую перегородку. Представляет собой угловые подпирающие элементы, подстропильные ноги.
7. Лежень. По своему назначению это аналог мауэрлата, который располагают сверху внутреннего несущего перекрытия. Его изготавливают из бруса квадратного сечения.
8. Схватка. С помощью этого горизонтального бруска гасят распирающую нагрузку между вертикальными опорами крыш, имеющих большие размеры.
9. Обрешетка. Является основанием для настила кровельного покрытия. Ее делают из необрезной доски или листов влагостойкой фанеры. Проект мансардной двухскатной крыши должен предусматривать устройство сплошной или решетчатой обрешетки в зависимости от кровельного покрытия.

Как реализуются проекты двухскатных крыш с мансардой и фото примеров

Процесс воплощения данной схемы начинается после возведения стен здания. Обычно используются обрезные доски 50х150 мм или 20х100 мм, а также брус 150х150 мм. После предварительной обработки пиломатериалов антисептиком и пожаробезопасным раствором работа проводится в такой последовательности:

• брус (мауэрлат) укладывается и закрепляется вдоль наружных стен;
• закрепить доски вдоль дома (это основание для стоек);
• установить стойки и закрепить их верхнюю часть;
• произвести монтаж стропил, обрешетки и контробрешетки.

При проведении предварительных расчетов необходимо принимать во внимание на тип кровельного материала, ведь его вес играет существенную роль. Про шифер или цементно-песчаную черепицу лучше не вспоминать – такая кровля будет тяжелой, да и монтаж с подготовительными работами займут немало времени

Среди наиболее приемлемых компонентов следует отметить:

• металлочерепицу;
• ондулин;
• битумная черепица.

Удобство перечисленных материалов заключается в наличии доборных элементов, которые придают кровле эстетичности. В этом можно убедиться на фото домов с двухскатной крышей и с мансардой, где невооруженным глазом одновременно видны практичность и дизайнерский опыт.

Планирование мансарды в частном доме должно основываться, прежде всего, на конструкции здания. Довольно часто владельцы уже готовых построек решаются увеличить жилье за счет чердачного помещения, в этом случае необходима качественная оценка фундамента и несущих стен на предмет возможного увеличения нагрузки. При необходимости проводятся мероприятия их по усилению.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т.д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.

У кровли с двумя скатами имеются и отрицательные характеристики:

1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки

Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Мансарда под кровлей с выносными консолями

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.
