Как правильно сделать дымогенератор своими руками

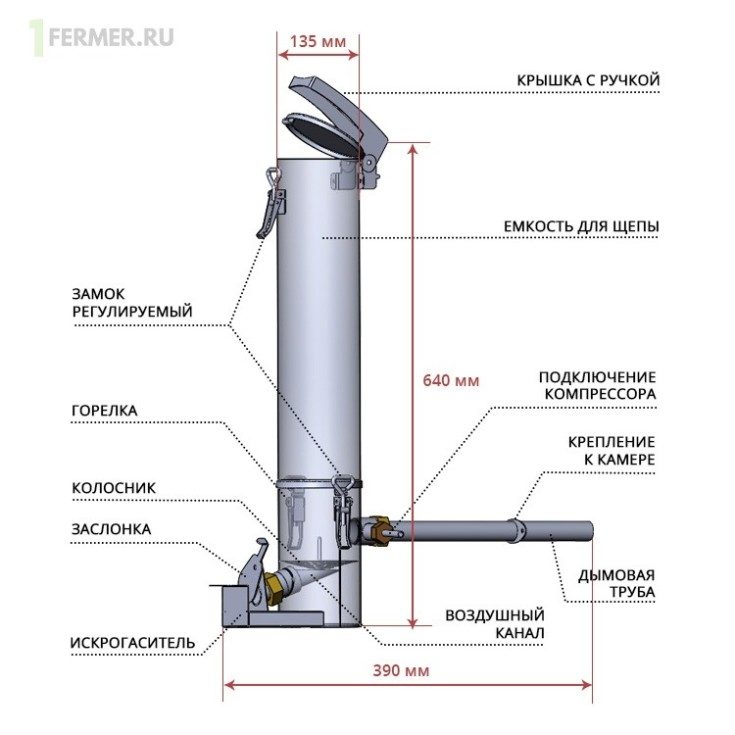

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

• В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
• В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
• Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
• Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
• Если отверстие будет больше, то это может стать причиной возгорания.
• В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

• После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
• Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Алгоритм действий

Прежде всего рекомендуется отдать предпочтение контейнеру с толщиной стенок более двух с половиной миллиметров для того, чтобы избежать деформации при сильном нагревании.

В связи с тем, что в верхней части контейнера сохраняется оптимальный температурный режим (и не подвержен нагреванию), вполне допустимо воспользоваться гибким шлангом для соединения компрессора. Бобышка – это небольшой выступ на поверхности, который производится из тефлоновой пластмассы. Её задача выполнить изолирующие функции и соединяющего элемента.

Нижнее основание не требует обязательного съемного отверстия. При необходимости создается большое отверстие с захлопывающейся дверкой. Перемещая заслонку, можно регулировать тягу. Данный метод применяется при крупных габаритах контейнера. Требуется, чтобы верхняя крышка была плотно закрыта.

Для того чтобы избежать возникновения коррозии, наружную часть контейнера обрабатывают грунтовкой или специализированной краской. Оба состава обладают устойчивостью к резким скачкам температуры. После того как сборка закончится и компрессор будет подсоединен, можно заполнить емкость опилками и проверить дымогенератор в деле.

Изготовление дымогенератора из электроплитки

Для тех, кто не любит сложных решений, всегда есть варианты попроще. Самый элементарный дымогенератор своими руками можно сделать с использованием простой электрической плитки. Делается он так:

Схема полноценной сборки коптилки

• На электроплитку ставится металлическая емкость (которая больше не потребуется в хозяйстве) с насыпанными в нее опилками.
• Поверх плитки устанавливается широкий металлический «корпус», к примеру, из бочки без дна и верха.
• В верхней части бочки создается примитивное крепление для размещения продуктов (натянутая проволока, скрещенные прутья и т. п.).
• Плитка включается, начинает выделяться дым.

Копчение проходит примерно 3–4 часа. Плюсы метода – отсутствие проблем изготовления коптильного шкафа, вся конструкция предельно проста и очень дешева.

Если собираетесь сделать дымогенератор для копчения собственными руками, то в этом нет ничего сложного. Достаточно запастись небольшим запасом материала, стальной трубы, а еще сварочным аппаратом и задумка за считаные часы воплотиться в жизнь.

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения

За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Особенности изготовления и применения дымогенератора для копчения

При сборке дымогенератора учтите следующие рекомендации:

• температуру подаваемого дыма можно регулировать благодаря увеличению или сокращению соединительных патрубков между камерой с продуктами и дымогенератором;
• заранее определите размер коптильной камеры;
• камеру можно сделать из старого холодильника. Благодаря тому, что двери будут закрываться плотно, дым сохранится внутри, и продукты будут отлично обработаны при сохранении оптимальной температуры;
• после сборки устройства проведите его тестирование, попробовав закоптить небольшую партию мяса или рыбы.

Что касается самого процесса приготовления продуктов в коптильне, то рекомендуем воспользоваться такими советами:

• продукты для копчения заранее засолите и замаринуйте по выбранному рецепту;
• при копчении поддерживайте температуру в пределах порядка 30-35 градусов;
• коптить лучше при сухой погоде;
• чтобы вкус копченостей был более насыщенным, добавьте в опилки ветки вишни или лоху винограда;
• вкус готового мяса или рыбы во многом зависит от сорта опилок;
• чтобы ускорить процесс приготовления поставьте внутри дымогенератора электрический ТЭН для нагрева опилок.

Чертежи схемы самодельных дымогенераторов

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

• Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
• После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
• Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
• На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
• Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами

Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

• Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
• Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
• Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
• Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
• Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
• Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

• На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
• Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
• Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.
