Коптильня холодного копчения: устройство, чертежи для изготовления своими руками из кирпича и дерева

Инструкция сборки коптильни горячего копчения

Сваривают коптильни из листового металла, переделывают газовые баллоны, бочки, ведра, большие кастрюли. Камеры выкладывают из кирпича или шлакоблоков. Независимо от выбранных материалов, схема разработана по одному принципу.

Если имеется бочка, ведро или другая металлическая емкость, то это уже готовая камера. В противном случае ее сваривают прямоугольной формы из листов металла толщиной 2-3 мм. Должен получиться коробок с днищем.

Внутри камеры на стенках из уголков крепят фиксаторы. В верхней части на них укладывают сетку из нержавейки. На нижних фиксаторах располагают поддон с бортиками для жира. Между его сторонами и стенками ящика оставляют зазоры для дыма. По размеру корпуса из жести вырезают крышку, приделывают ручку.

Коптильню с гидрозатвором делают по аналогичному принципу, но видоизменяют верхнюю часть. У крышки приваривают бортики или просто отгибают края листовой стали. Они должны смотреть вниз. Дополнительно в крышке вваривают дымоотводную трубку.

Коптильня с гидрозатвором.

По периметру верхней кромки ящика приваривают из уголков обрамление, получается канавка. Она будет заполнена водой, поэтому все стыки тщательно проваривают. Загнутые бортики крышки после накрывания камеры должны погружаться внутрь канавки. Гидрозатвор обеспечивает герметичность, предотвращает проникновение воздуха через щели.

Для работы коптильни сваренный коробок устанавливают на подставку из кирпича или металла, под ней разводят костер. На днище насыпают щепу, устанавливают поддон, решетку, укладывают на нее продукты. Камеру накрывают крышкой, следят за процессом копчения.

От воздействия высоких температур рыба будет готова через 20-40 минут. Тушку птицы или другое мясо нужно прокоптить минимум 1,5 часа.

Удобнее в пользовании коптильни, собранные своими руками из двух старых газовых баллонов. Их сваривают между собой куском трубы диаметром 80-100 мм. В верхнем баллоне организовывают камеру, вырезав дверцу, установив решетку и поддон. Обязательно приваривают трубу для отвода дыма. Во втором нижнем баллоне формируют очаг, разделив его колосниками на топку и зольник.

Перед копчением в любой коптильне продукт подготавливают согласно рецептуре. Мясо, рыбу предварительно засаливают, иногда проваривают. Гурманы для придания особого аромата во время копчения в щепу добавляют пряные травы.

Средняя ценовая категория (5-10 тысяч рублей)

Старый очаг

Напольного типа конструкция, работающая на щепе, выполнена из стали. Она предназначена как для холодного, так и для горячего копчения. Корпус оснащен термометром, гидрозатвором, крышкой с удобной ручкой и эргономичной формы («домик»), поддоном для сбора жира. Коптильню можно установить на даче, чтобы радовать своих близких вкусными блюдами.

Дополнительная информация: толщина стенок топки – 2 мм, габаритные размеры: 45/25/30 см, вес установки – 17 кг. В набор поставки входят также решётка и чехол, ольховая щепа, книга с рецептами.

Старый очаг коптильня
Достоинства:

• Соотношение цены и качества;
• Комплектация;
• Универсальная;
• Долгий срок службы;
• Внешний вид.

Недостатки:

Не выявлены.

Средняя стоимость – 8600 рублей.

MERKEL OPTIMA

Устройство для начинающих, с уникальным сборником конденсата и смолы, работающее на щепе. Благодаря системе очистки, на каждом ярусе охладителя осуществляется очистка и охлаждение дыма (на выходе он чистый, без сажи и копоти). Данная модель сама поддерживает нужную температуру копчения (20 градусов Цельсия), в связи с этим автономное время дымления – не ограничено.

Дополнительная информация: загрузка древесины – 2,5 литров, объем камеры – 0,1-8 метров кубических, толщина стенок – 2 мм.

MERKEL OPTIMA коптильня
Достоинства:

• Компактный;
• Бюджетный;
• Простой в эксплуатации и установке;
• Высококачественный;
• Большой диаметр бункера для щепы;
• Свободное проваливание древесных элементов под собственным весом;
• Непрерывная работа до 12 часов.

Недостатки:

Не выявлены.

Средняя стоимость – 5500 рублей.

Коптильня холодного копчения 30 литров с дымогенератором Грилёк

Аппарат отечественного производства выполнен из нержавеющей стали высокого качества, которая соответствует европейским стандартам. Элементы устройства не окисляются со временем даже при повышенной влажности. Толщина стенок прибора составляет 0,7 мм. В аппарате Грилёк можно легко закоптить рыбу, мясо и куру.

Данная модель коптильни работает на холодном дыме, температура которого составляет от 30 до 40 градусов. Вес прибора — 9 кг. Объема 30 литров достаточно для приготовления блюд на семью из 4-5 человек.

Коптильня холодного копчения 30 литров с дымогенератором Грилёк
Достоинства:
Недостатки:

поддон необходимо приобретать отдельно.

Средняя цена – 9 990 рублей.

Коптильня ДЫМОВИЧ 50 литров (УЗБИ Дым Дымыч 02Б)

Данное устройство выпускается в двух вариантах – в коричневом цвете и из нержавеющей стали. Этот материал не подвержен коррозии и его не нужно дополнительно окрашивать. Большой объем позволит готовить копченые блюда на большую компанию. Размещать продукты внутри коптильни можно на двух рядах решетки или подвешивая.

Дымогенератор находится снаружи прибора и подключается с помощью патрубка. Мощность устройства составляет 2,9 Вт, а дым подается в камеру под давлением в 0,012 Мпа. Вес изделия составляет 1,2 кг, а его температурный диапазон – от 19 до 40 градусов.

Коптильня ДЫМОВИЧ 50 литров (УЗБИ Дым Дымыч 02Б)
Достоинства:

• простота сборки;
• легко очищается;
• имеется ручка для поднятия крышки;
• материал корпуса полностью безопасен;
• доступная цена.

Недостатки:

• неудобная система контроля щепы;
• недостаточная жесткость стенок прибора;
• регулятор выполнен из пластика;
• невозможного готовить крупные продукты;
• нет подставки.

Средняя цена – 5 490 рублей.

Виды копчения

Обработки пищевого продукта проводится в определенном режиме. Копчение может быть холодным, горячим или комбинированным в зависимости от температуры внутри камеры:

• При 30-50°С проводится горячее копчение. Продукт одновременно подвергается тепловой обработке и пропитывается дымом. Время приготовления не превышает 2-4 часов. Такие изделия имеют небольшой срок хранения.
• Холодное копчение длится гораздо дольше — до нескольких суток, оптимальная температура не более 18-30°С. Происходит постепенное созревание продукта, в результате чего он приобретает характерный «копченый» вкус и запах.
• Комбинированное копчение — это кратковременная выдержка при высокой температуре, которую постепенно снижают. Продукт готовится быстрее, чем при холодном копчении, но хранится достаточно долго.

Коптильня может предназначаться только для одного вида копчения или быть универсальной. Некоторые виды используют для сушки или вяления продуктов.

Лучшие бытовые коптильни холодного копчения

Чтобы порадовать родственников и друзей вкусным сыром, мясом, салом или рыбой с запахом дымка и упругой структурой используют бытовые коптильни холодного копчения, где лучшие модели имеют компактные размеры и качественную сборку, чтобы долго служить своим владельцам.

УЗБИ Дым Дымыч 01М — для небольшой семьи

Это лучший аппарат для небольшой семьи ввиду доступной цены в 3000 рублей и приемлемой вместительности с полезным объемом в 32 литра.

Внутри корпуса предусмотрено два уровня планок, на которые получится разместить две решетки с мелкими продуктами, или повесить крупные целые туши птицы.

Конструкция легко собирается благодаря резиновым переходникам на трубке. Регулируется сила воздушного насоса, что обеспечивает полноценный приток дыма.

Плюсы:

• прочное крепление перемычек внутри, обеспечивающее удержание крупных продуктов в подвешенном состоянии;
• подходит для овощей, сала, мяса, сыра, птицы;
• корпус покрыт порошковым напылением устойчивым к царапинам и чистящим средствам;
• качественный шланг, хорошо охлаждает дым и передает его в камеру уже при нужной температуре;
• ТЭН спиралевидной формы эффективно распределяет тепло по всей длине приемной емкости для опилок;
• компактные размеры для хранения и размещения на кухне 42х34х35 см;
• легкий дымогенератор 1,2 кг и общая емкость для копчения 3,7 кг позволяют переносить и устанавливать его любому члену семьи;
• полезный объем 32 литра;
• шланг для перекачки дыма длиной 74 см;
• производительность компрессора 2,5х2 л/мин;
• в комплекте все необходимое для начала работы.

Минусы:

• нет подставки, хотя на корпусе предусмотрено крепление под нее;
• толщина стенок металла 0,8 мм;
• пластиковый регулятор;
• внутри углеродистая сталь, которая начнет ржаветь, если порошковое покрытие нарушится;
• на крышке отсутствует рукоятка для поднятия.

УЗБИ Дым Дымыч 02Б 50Л — для большой семьи

Эта модель окажется кстати семье из 5 человек и более, потому что ее полезный объем составляет 50 литров, а корпус выполнен из легированной стали, которая не нуждается в окрашивании и не подвержена коррозии.

Дымогенератор тоже имеет нержавеющий корпус и патрубок, поэтому вся конструкция будет служить долго. Размещение продуктов возможно в два ряда на решетках или путем подвешивания крупных кусков за перемычки.

Плюсы:

• простая сборка всех узлов аппарата для работы;
• полезный объем в 50 литров позволяет готовить сразу целые туши нескольких птиц или много мелких продуктов;
• корпус легко чиститься от следов жира;
• на крышке предусмотрена ручка для подъема;
• нержавеющая сталь имеет пищевую маркировку и полностью безопасна для приготовления в ней продуктов;
• приемлемая стоимость 4200 рублей, учитывая размеры и качество материалов;
• компрессор работает с производительностью 2,5х2 л/мин;
• мощность перекачивающего воздушного насоса 2,9 Вт будет минимально расходовать электроэнергию;
• дым передается в коптильную камеру с давлением 0,012 МПа, что обеспечивает нужную температуру (успевает охладиться при переходе) и регулярный приток;
• презентабельный внешний вид, который подойдет для подарка.

Минусы:

• чтобы контролировать количество опилок нужно каждый раз раскручивать винт на верхней крышке дымогенератора;
• стенки корпуса 0,8 мм не имеют достаточной жесткости;
• пластиковый регулятор;
• небольшое расстояние от верхней решетки до крышки позволяет располагать на ней только мелкие продукты;
• нет в комплекте подставки под корпус.

Дымогенераторы

В качестве источника дыма часто используют дымогенераторы, которые можно купить готовыми или сделать своими руками. Они более компактные и экономичные — опилок для копчения требуется в 2-3 раза меньше. Причина высокой производительности дымогенератора — создание принудительного движения воздуха с помощью компрессора или вентилятора.

Самостоятельно соорудить дымогенератор можно из обрезков металлических труб, решетки для зольника и компрессора. В трубе создается тяга за счет отверстий в нижней ее части и компрессора на выходе. Дым от тлеющей щепы движется вверх, где регулируется в отводном раструбе с помощью эжектора. Для загрузки и прочистки крышка делается съемной.

Вариант для холодного

Самодельная коптильня холодного копчения должна быть обустроена таким образом, чтобы топка находилась на приличном расстоянии от коптильного ящика. К сожалению, точное расстояние невозможно указать, так как все зависит от окружающих факторов. Суть коптильни сводится к тому, что дым, полученный при сгорании дров, должен остыть, прежде чем попасть в коптильную камеру.

По сути, необходимо соорудить два устройства: коптильный ящик и топку. Независимо от способов построения конструкции, общая ее схема будет одинакова.

Топка должна располагаться ниже самого нижнего яруса коптильни. Теплый дым будет подниматься вверх за счет естественной конвекции, а если труба горизонтальная или с обратным уклоном, то дым будет через печку выходить в атмосферу. Если ландшафт загородного дома позволяет, можно смастерить коптильню холодного копчения на пригорке. В противном случае придется делать котлован для прокладывания трубы. Сама топка изготавливается из огнеупорного кирпича. Выкапывается углубление, стенки обкладываются кирпичом. Сверху должна быть крышка, чтобы можно было подкладывать дрова. Дымоход начинается горизонтально, а затем с уклоном вверх идет в сторону коптильного ящика.

Сложности возникают с длиной дымохода, ведь от нее зависит температура в коптилке. Учитывая то, что подобным способом коптить продукты следует при температуре от 27 до 30°C градусов, придется проделать пару пробных запусков, чтобы измерить температуру без продукции.

В днище холодильника проделывается круглое отверстие под вход трубы. Чтобы повернуть трубу, можно использовать колено, но удобнее всего применить алюминиевую гофру, которая используется в газовых котлах или колонках. В отличие от коптильни горячего копчения, здесь не нужно делать дренажного отверстия. Дым будет выходить из ящика за счет естественных щелей при монтировании трубы. Несмотря на то, что температура дыма не такая уж и высокая, пластик со стенок холодильника необходимо демонтировать.

Существует еще две разновидности коптилен из старого холодильника, которых мы коснемся.

1. Первая модель для горячего копчения содержит в нижней части топку, в которой горят дрова. Конструкция такой коптильни достаточно простая. Необходимо выше топки установить полку, на которой будут насыпаны опилки или щепа. Однако, чтобы следить за состоянием костра или состоянием опилок, придется открывать дверцу холодильника. Это чревато тем, что приток кислорода спровоцирует возгорание. Второе негативное явление – падение плотности дыма и его влажности. Хоть такая конструкция выполняется поэтапно, как и устройство с электронагревателем, особой популярности оно не получило по причине перечисленных недостатков.
2. Еще одна модель – коптильня для холодного копчения, в которой источником является дымогенератор. Это устройство достаточно дорогое, поэтому мастера предпочитают изготовить его самостоятельно. Дымогенератор состоит из емкости с нагревательным элементом. Через специальное отверстие нагнетается воздух. Дым под давлением выходит из патрубка, который вводится в коптильный ящик. Воздух нагнетать может компрессор от того же холодильника, но требуется установить редуктор для снижения давления. Данная модель вряд ли понравится новичкам, так как придется дымогенератору уделить больше времени, нежели самой коптильне.

Из чего сделать коптильню горячего копчения?

Есть довольно много вариантов самодельных устройств, однако все они имеют как достоинства, так и недостатки.

Ведро, превратившееся в коптильню

Ненужное стальное ведро — это самый простой, распространенный способ сооружения желанного устройства. Внутрь емкости вставляют две решетки. Одну из них устанавливают в 100 мм от дна, другую — на несколько сантиметров выше.

Преимущества элементарного варианта — скорость приготовления пищи и мобильность конструкции, однако недостатки существенны. Такого количества еды вряд ли хватит даже на среднюю семью, поэтому хозяевам придется готовить пищу порциями. Другой минус — непривлекательность импровизированной коптильни. Поэтому такой «прибор» логично использовать только при форс-мажорных обстоятельствах. Например, в качестве дополнительного устройства, если на участок неожиданно совершила «набег» большая армия гостей.

Старый холодильник — почти идеал

В этом случае речь идет не о современных проборах, а о надежных, крепких советских агрегатах, которые стараниями хозяев превращаются в различные полезные «приспособы». Сначала из такого холодильника убирают все внутренности, сверлят отверстие для отвода дыма.

В верхней части устанавливают решетки для продуктов, под ними — поддон для вытекающего жира. Еще ниже закрепляют «противень» с опилками. Чтобы обеспечить их нагревание, конструкцию ставят на небольшую электроплитку.

Главное условие для превращения холодильника в эффективную коптильню — его герметичность. Дверца прибора просто обязана плотно закрываться. Необходимость дополнительного электроприбора (плитки) можно считать относительным недостатком способа.

Листы нержавеющей стали

Это уже более «цивилизованное» решение. Данная коптильня — металлический короб с крышкой. Внутри него на стенах приваривают уголки/штыри для установки решеток. Такие конструкции неприхотливы, они не требуют ни знаний, ни какого-то особого ухода. Минимальная толщина листов, из которых изготавливают эти «духовки» составляет 4 мм. Однако сварочное оборудование необходимо.

Простая коптильня из нержавейки способна работать десятилетиями. Существенный недостаток у этого варианта всего один. Это невозможность контроля температуры. Однако в походе или на пикнике определить готовность блюда достаточно легко по румяному виду продуктов. Поэтому надежный металлический короб можно считать достойным претендентом на роль мобильной коптильни.

Сооружение из кирпичей

Такая стационарная кирпичная конструкция, в отличие от переносных устройств, потребует обустройства фундамента. В качестве строительного материала в этом случае выступает огнеупорный кирпич. Эту работу уже нельзя назвать элементарной, так как сделать коптильню горячего копчения сможет только тот, кто знаком с кирпичной кладкой не только в теории.

С другой стороны, небольшие размеры кирпичной конструкции дают шанс справиться с работой и новичкам, не имеющим опыта. Главные качества для будущего строителя — внимательность, аккуратность, неторопливость. Точное выполнение всех этапов обязательно даже для создания таких кирпичных «миниатюр».

Помощь бочек

Если у хозяев участка есть подобные «неприкосновенные» запасы, то можно создать конструкцию, которая будет гораздо привлекательнее обычного ведра. Существует два возможных варианта: простое устройство, состоящее из одной бочки и коптильня, изготовленная из двух емкостей.

Превращение одной «посудины» в устройство для приготовления копченостей не слишком кардинально отличается от «модернизации» ведра. Если владельцы участка решили сделать стационарное сооружение, то им предстоит расположить две бочки буквой «Т». Нижняя часть будет полноценной топкой, верхняя — коптильным отсеком.

Чем хороша собственная коптильня?

Во-первых, тем, что в любое время без особых затрат можно сделать оригинальное, вкусное блюдо. Но это не единственная причина, чтобы решиться на операцию «Коптильня своими руками». К преимуществам самостоятельного создания такого устройства можно отнести еще несколько выгод.

1. Экономия. Цена покупных моделей способна заставить не только погрузиться в уныние, но и потерять аппетит. Даже самые простейшие модели коптильни обойдутся довольно дорого.
2. Простота операции. Такая работа, если все материалы и инструменты есть под рукой, в некоторых случаях занимает не больше часа. День — максимум, который может потребоваться на создание коптильни.
3. Легкость использования, обслуживания. Несмотря не простоту конструкций, они выполняют работу качественно, поэтому никакие дополнительные действия не нужны. Ухаживать за ними тоже нетрудно.

Самое привлекательное качество самодельных коптилен — их бесплатность, если все необходимое у хозяев в «закромах» уже есть. К тому же сделать можно не одну конструкцию, а сразу несколько, на все случаи жизни и на любую компанию.

Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

Камера

Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.

Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.

Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.

Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.

Дымогенератор для коптильни холодного копчения

Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.

Состоит конструкция из 3 основных узлов:

• корпус, внутри которого тлеют опилки без поступления кислорода;
• труба выхода дыма;
• узел охлаждения.

Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.

К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.

Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.

Удачные примеры и варианты

Можно оборудовать коптильню и дерева, которая будет вмещать специальный навес для размещения и просушивания дров. Конечно, от дождя такой навес не сможет защитить, но поленья можно поместить под навес в солнечную погоду за пару часов до начала готовки. За это время они успеют просушиться.

А вот так выглядит полноценная стационарная коптильня из кирпича. Она включает мощный дымоотвод, шампуры, решетки и зону для мытья посуды. Такая конструкция может выполнять все функции летней кухни.

Очень интересная коптильня для горячего копчения, за основу которой взяты две бочки. Понятно, что сооружение может занять целые недели, но по функциональности такой аппарат будет близок к заводскому, а может даже и лучше. Основная сложность состоит в том, чтобы выбрать бочки с толщиной стенок не более 3 мм, но не менее 2, и максимально качественно их обрезать и сварить. Примерно так должна выглядеть простая коптильная камера, изготовленная из дерева. Наличие множества ярусов позволит делать закладку до 10 килограмм продукта, а качественно оборудованная труба позволит не задерживаться лишнему дыму внутри емкости.

А вот так выглядит складная коптильня для холодного копчения. Конечно, в сложенном виде она будет занимать больше места, чем мобильная конструкция для горячего копчения. Но тут уже стоит исходить от желания приготовить что-нибудь особенной вдали от дома и от продолжительности похода/путешествия. Стоит правильно рассчитать резонность транспортировки такого прибора, чтобы потом не оставить его посреди леса.

Еще один пример умелого использования старых газовых баллонов. Такая конструкция может служить и коптильней, и мангалом, и печью. Небольшой деревянный столик сделает максимально удобной нарезку продуктов и их подготовку к помещению в агрегат. Конечно, со сваркой такой коптильни придется повозиться, но делается такой аппарат на века: на него не смогут повлиять погодные условия, ему не страшна коррозия и он не деформируется под воздействием влаги. Можно один раз приложить максимум усилий, чтобы потом навыками копчения смогли овладеть дети и даже внуки.

Такую коптильню самому не получится изготовить, но именно так выглядят конструкции для использования на больших кухнях в ресторанах и кафе. Стоимость таких агрегатов может достигать невиданных высот, но наличие разнообразных функций не может не радовать. Это стерильность, энергосбережение, экономный расход древесной щепы, встроенный дымогенератор, отвод лишнего дыма и многое другое. На картинке представлена модель отечественного производства «Электра» для холодного копчения.

Очень удачный вариант оборудования коптильни из деревянной бочки. Для того чтобы крышку не пришлось каждый раз снимать, приделана специальная цепочка, которая соединяет верхнюю и нижнюю части конструкции. Расстояние между решеткой для продуктов и источником жара достаточное, чтобы не закоптить еду и не испортить ее. Оборудованы рукоятки по бокам для возможности перемещения коптильни по участку. Эта модель – один из лучших вариантов, который можно изготовить своими руками. Он не настолько сложен, как конструкции из баллонов и железных бочек, но может прослужить тоже достаточно длительное время.

Одна из самых простых конструкций – металлический смокер, помещенный на открытый огонь

При таком способе приготовления важно следить за тем, чтобы щепа внутри коптильни не воспламенилась, иначе продукт испортится за считаные минуты

Естественное, очистить внешний слой короба после готовки будет очень проблематично, но мало кто обращает на это внимание. Зачастую коптильню чистят только изнутри

О том, как сделать коптильню из бочки, смотрите в следующем видео.

Коптильни с дымогенератором

Для чего в коптильне нужен парогенератор? Ответ очевиден – создать искусственный дым с помощью электричества. Такая система полностью автономна и не требует разведения огня. Современный дымогенератор – это не просто дымоход с подогревом, а сложная система создания равномерного, правильно очищенного от примесей дыма нужной температуры.

Устройство парогенератора и принцип его работы в коптильне холодного копчения

Из схемы видно, что дымогенератор выполняет функцию очистки пара от пиролизных газов. Речь идёт о тяжёлых фракциях дыма, которые оседают в специальных фильтрах и не попадают в коптильную камеру. Кроме того, практически все системы оснащены охлаждающим вентилятором.

Принцип работы

Прежде чем начинать любой процесс копчения, необходимо сначала запустить парогенератор. Это условие обязательно. Таким образом, вы сможете заранее настроить прибор на создание пара нужной температуры. Кроме того, температурные счётчики помогут определить влажность сырья. Влажные опилки сразу же дадут резкое увеличение температуры при нагреве.

Правильнее всего покупать щепу в защитной плёнке

Влага – первый враг для копчёного мяса. Во влажной среде могут развиться бактерии и плесень. Именно поэтому, прежде чем начать коптить, любое мясо или рыбу пару часов просушивают на открытом воздухе.

Пошаговый рецепт приготовления копчёного сала на коптильне с парогенератором

Свиное сало − ценнейший продукт, который содержит незаменимые аминокислоты и витамины. В то время как холестерина там немного. Оно выводит токсины из организма и обладает большой калорийностью. 50 грамм копчёного мяса не повредят даже тем, кто страдает от избытка лишнего веса.

Фото	Этапы
	Первый этап – дезинфекция мяса. Нарезанные ломтики опускаем в кипящий солевой раствор. Варим полчаса. Остужаем при комнатной температуре, убираем в холодильник на 12 часов.
	На 2 часа развешиваем на окрытом воздухе, чтобы сало просохло.
	Мясо нанизываем на шампура и подвешиваем в коптильный шкаф. Раскладывать нужно так, чтобы кусочки не соприкасались друг с другом.
	Засыпаем ольховую щепу. Ставим на электроподставку и подключаем компрессор и парогенератор.
	Мощность необходимо выбрать максимальную до тех пор, пока не пойдёт первый дымок. Далее уменьшаем мощность в два раза.
	Следим за температурой – она не должна повышаться выше 30°C.

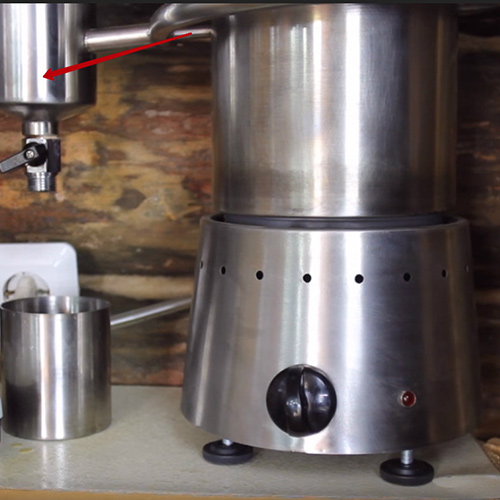

	Периодически очищаем конденсатосборники.
	Вот таким получилось сало, спустя всего лишь 5 часов после закладки. Коптить сало можно до 5 дней. Всё зависит от того, как долго вы собираетесь хранить продукт.
