Фундамент из блоков фбс: быстро, надежно, недорого

Подготовительные работы

Возведению фундамента будут предшествовать подготовительные работы, алгоритм которых описан ниже:

1. Проведение предварительного расчета блочного фундамента, для этого чаще всего используют специальное программное обеспечение, при помощи которого вводятся основные технические характеристики возводимого строения и осуществляется раскладка блоков. Это позволит на начальной стадии определить особенности крепежа отдельных элементов конструкции.
2. Во время проведения расчетов необходимо определить месторасположение коммуникаций, поскольку для них потребуется проделать отверстия в блоках. Сведения об этом следует указать при покупке материала.
3. Создание бумажного или электронного проекта строительной площадки, на которой должны быть отмечены места, в которых будет размещаться техника, материал и прочие объекты.
4. Первичная подготовка места строительства подразумевает удаление верхних слоев грунта. Быстрее всего осуществить этот процесс можно при помощи экскаватора; убранную землю необходимо размещать поблизости, поскольку она еще может потребоваться для проведения обратной засыпки.
5. Необходимо осмотреть полученный котлован и осуществить разметку осей будущих стен постройки. Для этих целей можно применить деревянные колышки и достаточно прочную леску.
6. На финальном этапе подготовительных работ можно организовать внутренний дренаж основанием, хотя это и не является обязательным условием, если в ходе строительства будет обеспечена качественная гидроизоляция пола и стен возводимой постройки.

Потенциальные минусы создания основания из готовых блоков

При этом будущему владельцу строения потребуется изначально оценить возможные минусы выбранного варианты быстрого строительства основания для частного дома. В том числе оценить, что данный вид работ используется почти всегда для строительства частного дома. Даже не дома, а домика, если будущий владелец предполагает строительство массивного особняка в несколько этажей. Такой вариант работ уместен исключительно для осуществления малоэтажного строительства.

Кроме того, с основаниями из готовых изделий потребуется выполнить несколько обязательных условий успешной деятельности, которые помогут снизить минусы, основанные на «не монолитности»:

1. В случае глубокого промерзания почвы и при строительстве в регионах, отличающихся холодным климатом, основание для дома из фбс потребуется дополнительно утеплять
2. Между отдельными блоками обязательно присутствуют зазоры, требующие использования гидроизоляции для обеспечения надежности
3. Укладка ФБС выполняться самостоятельно не может. Следовательно потребуются дополнительные финансовые затраты на привлечение специализированной техники.
4. Отсутствие возможности использования на пучинистых почвах или на территориях с повышенной влажностью. В случае проведения работ на участках с высокой влажностью грунта или близкого расположения подземных вод, потребуется создать дополнительную гидроизоляцию и выбирать готовые блоки для формирования основания строения только в исключительных случаях, когда по разным причинам проведение работ по созданию монолитного фундамента нереально.
5. Связанное с предыдущим пунктов обязательное проведение расчета по инженерно-геодезическим условиям.

Относительно снизить влияние этих негативных факторов может проведение работ, создающих такую надежную основу, как монолитная подложка. В этом случае выполненный из отдельных изделий блочный фундамент становится более прочным и долговечным.

4.Ленточный фундамент из блоков.

Выемку грунта производят по всему периметру разметки, под всеми несущими стенами. Глубина будет зависеть от наличия или отсутствия подвального помещения, от почвы, грунтовых вод.

Если в подвале нет необходимости, то на песчаниках достаточно заглубиться на 50-60 см. Если же подвал нужен и дом будет массивным, лучше выполнить траншею на 20 см ниже уровня промерзания и провести тщательную гидроизоляцию фундамента. Тогда и подходящие талые воды не будут страшны. Вообще, на песчаных почвах следует продумать дренажные системы. Стоит сказать, что на нестабильных пучинистых грунтах, коими являются глинистые и суглинистые почвы, лучше возводить монолитный бетонный фундамент-плиту, ну а если почва стабильная, то менее затратный и простой вариант – лента из блоков. В готовую траншею насыпается дренажная подушка из песка и щебня или просто из песка, трамбуется и возводится фундамент. Кладочные работы ведутся также как и при обычной кирпичной кладке. Цементный раствор наносится на основание и боковые грани блока, так чтобы не оставалось щелей и пустот. В первую очередь укладка блоков ведется в углах и пересечениях, для контроля обязательно используется строительный уровень, и только убедившись, что все верно можно натягивать шнур и продолжать по нему. После того как цемент «схватится» необходимо провести расшивку швов, дабы защитить их от влаги и разрушения. В основании фундамента можно сделать монолитный пояс, он поможет равномерно распределить нагрузку и придаст больше прочности. Для этого нужно возвести опалубку высотой около 30 см (из досок или фанеры), залить бетонной смесью, выгладить поверхность. Поскольку толщина слоя небольшая, нужно постараться закончить работу за один день, чтобы время затвердевания было одинаковым, во избежание неравномерного сцепления. По прошествии пары недель постелить листы рубероида внахлест и можно укладывать блоки.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

• скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
• универсальность — возможность построить фундамент любой сложности;
• надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
• стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
• простота монтажа — не требуется опалубка;
• строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

• цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
• потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
• низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

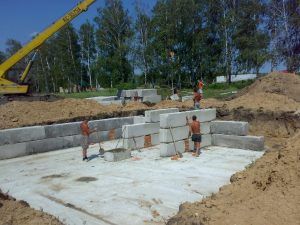

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

Почему керамзитобетонные блоки лучше изолируют звук?

Сделать выводы о звукоизоляции, которую обеспечивают пескоцементные и керазитобетонные блоки, можно исходя из плотности изделий. У материалов с меньшей плотностью, как известно, звукоизоляция выше. Но с блоками следует разобраться детально. Плотность полнотелого из керамзитобетона несколько выше плотности пескоцементного с пустотами. Однако это не означает, что первый хуже изолирует звук.

Конечно, пустоты препятствуют распространению звуковых волн, поскольку волны переходят из тела в твердом агрегатном состоянии в воздух и обратно. Но у керамзита особенная пористая структура, прекрасно гасящая звуковые колебания. И получается, что блоки с ним эффективнее пескоцементных защищают помещение от шума извне.

Создание конструкции

Мы попробуем представить понятную пошаговую инструкцию, объяснив все этапы,

Начало

Прежде чем планировать строительство основания, нужно изучить особенности грунта, на котором оно будет возводиться. Не менее важны и конструктивные особенности здания. Всё это в сумме влияет на создание основания.

Теперь скажем о том, что нужно учесть при планировании фундамента из ФБС. Вот несколько пунктов, которые влияют на будущую конструкцию:

1. Тип почвы.
2. Уровень нахождения грунтовых вод.
3. Габариты дома (в т.ч. этажность).

Важны вещи и помельче — например, способ проведения коммуникаций. Возможно, будет смысл приобрести специальные ФБС блоки, которые имеют в конструкции готовые решения (мы о них уже говорили)

Очень важно провести проверку на предмет возможности прохождения по участку различных труб вроде газовых, чтобы не натолкнуться на них во время проведения работ

Когда на бумаге созданы все необходимые схемы, можно переходить к земле. Чтобы обозначить контуры будущего фундамента, можно использовать колышки (вбивающиеся примерно в метре от углов) и шнуры (при натяжении которых нужно учитывать цокольные особенности и ширину блоков).

Монтажные работы

теперь можно переходить к работам по выемке грунта.

1. Дом планируется с подвалом.
2. Грунт характеризуется рыхлостью.
3. Вы будете делать основание, используя блоки ФЛ.

В остальных случаях проще планировать траншею.

Когда траншея готова, нужно создать качественную опору для блоков (проще говоря — подушку). Для этого можно использовать песок или щебень (или и то, и другое). Подушка должна быть качественно утрамбована, для чего можно арендовать ещё и виброплиту. Ручной способ тоже используют, но это нежелательно, особенно если у почвы наблюдается низкая несущая способность.

По некоторым инструкциям, на дно укладывается гидроизоляция. Другие же предусматривают эти работы только после создания фундамента. В любом случае, защита снизу не помешает, ведь при неправильных расчётах вода может пройти сквозь подушку (особенно если она неправильно сделана).

Теперь возникает очередной и довольно большой вопрос о фундаменте из блоков ФБС: как укладывать эти самые блоки? Первые элементы устанавливаются по углам, далее осуществляется наружная кладка, затем создаются перегородки. Швы между блоками заливаются бетонным раствором. Как уже говорилось, если основание будет иметь больше двух рядов, стыки верхнего и нижнего не должны совпадать. Также не забывайте пользоваться уровнем, чтобы фундамент вышел ровным.

Когда основание готово, его следует защитить от влаги. Гидроизоляцию можно провести следующим образом:

1. Уложить сверху рубероид.
2. Вертикально промазать блоки мастикой (или же также приклеить битумные рулоны, подогрев их горелкой)
3. В промежуток между фундаментом и почвой засыпать песок слоями, утрамбовывая их.

Некоторые строители настаивают на важности армированного пояса. Если Вы решитесь его сделать (а он точно не помешает), сделайте опалубку сверху конструкции, потом — армирующую сетку внутри неё, затем залейте бетон

Всё, фундамент готов.

Виды фундамента из ФБС-блоков

Пример ленточного фундамента

С помощью блоков ФБС возможно построить столбчатый и ленточный фундамент. Два этих вида являются наиболее популярными. Это объясняется простотой работы и невысоким ценником.

Для экономии из ФБС лучше возводить столбчатый фундамент. Его нередко применяют для работ в трудных условиях, таких как высокий уровень промерзания почвы или ее кислотность. Он прекрасно подойдет и для постройки щитового дома или же помещения из дерева.

В таблице, представленной ниже, можно ознакомиться со всеми вариантами габаритов фундаментных блоков.

Перед тем, как возводить ленточный фундамент, понадобится изготовить подушку для фильтрации. Для этого вам потребуются слой песка около 5 см и слой щебня примерно 10см. После укладки его необходимо утрамбовать, полить водой и заново выполнить трамбовку.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

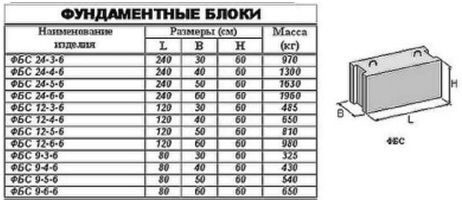

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ
