Виды снегоуборочных насадок на мотоблок

Полезные советы и предупреждения про снегоуборочную машину

Работа с роторным снегоуборщиком, самодельным, для мотоблока Нева, достаточно проста, если внимательно изучить инструкцию, где отображены основные моменты, возможные неполадки и методы их устранения. Работают они на небольших скоростях, что позволяет беспрепятственно направлять агрегат по нужной траектории.

Полезные советы

Производитель советует не пренебрегать следующими полезными рекомендациями:

• Каждые пять часов работы должны сопровождаться регулировкой натяжения цепи. Для этого, останавливаем двигатель и производим натяжку регулировочным болтом, входящим в комплектацию.
• После покупки нового снегоуборщика, следует провести предварительную проверку. Для этого, включаем агрегат на полчаса и пробуем счищать снег.
• По окончании этого времени следует остановить двигатель, проверив все крепежные элементы на прочность. При необходимости подтягиваем или закручиваем слабо соединенные элементы.
• После покупки нового снегоуборщика, следует провести предварительную проверку. Для этого, включаем агрегат на полчаса и пробуем счищать снег.
• По окончании этого времени следует остановить двигатель, проверив все крепежные элементы на прочность. При необходимости подтягиваем или закручиваем слабо соединенные элементы.
• При значительных отрицательных температурах ( ниже -200C) следует использовать синтетическое масло для заправки в бак с горючим.

Соблюдение данных норм способно продлить срок службы вашего устройства на долгие годы, при этом не теряя в качестве работы. При этом, убирать можно не только недавно выпавшие хлопья снега, но и утрамбованные корки покрова. Однако, для таких целей следует подбирать агрегаты, имеющие очень мощный шнековый механизм.

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

• размеры – 600х640х820 мм;
• ширина захвата поверхности – 500 мм;
• максимальный слой снега, который может быть захвачен – 17 см;
• частота вращения шнека – от 1900 до 2100 об/мин;
• вес – 60 кг.

Принцип работы:

• действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
• специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
• затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

Снегоуборочная машина производства MTD

Полезные советы

После сборки конструкции нужно протестировать ее. Проверяют: как лопасти увлекают за собой снег, как идут колеса, не зацепляются ли полозья. Чтобы машина, собранная своими руками, прослужила как можно дольше, рекомендуют учесть несколько полезных советов:

Еще при сборке следует использовать предохранительные болты, которые помогут избежать попадания плотного снега и льда внутрь механизма

Особенно важно внимательно подойти к выбору подшипников – именно они обеспечивают надежность конструкции. Ременной привод более практичен, поскольку при попадании твердого предмета он просто заклинит

Его также легко разобрать и заменить. После каждой уборки мотоблок лучше хранить в помещении с плюсовой температурой. Тогда не нужно дополнительно прогревать двигатель, на что уходит лишнее время. Обслуживать машину несложно. Одно из требований – регулярная замена масла в редукторе. Зимой нужно использовать только жидкое, неплотное масло, поскольку на морозе оно быстро загустеет.

Модельный ряд мотоблочных отвалов

Предлагаем ознакомиться с популярными заводскими моделями.

Характеристики:

• Вес, кг: 30
• Страна бренда: Китай
• Угол поворота плуга, град: 30
• Ширина захвата, мм: 900

Характеристики:

Ширина	100 см
Вес	13 кг

Агрегатируется на мотоблоки Нева и Салют

Характеристики:

• Ширина захвата 80 см
• Агрегатируется к ВТ401, ВТ403

Характеристики:

• Ширина захвата: 100 см.
• Высота захвата: 40 см.
• Вес: 16 кг.

Характеристики:

Ширина захвата, мм	800
Габаритные размеры Д/Ш/В, мм.	850/280/370
Угол смещения, град.	30
Масса, кг	16

Характеристики:

Ширина захвата, мм	1000
Высота лопаты, мм	450
Угол смещения, град.	30
Масса, кг	28

Принцип работы устройства

Снегоуборочник врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.

Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:

• Какой тип двигателя делать: электрический или бензиновый.
• Определиться с типом снегоочистителя.

С двигателем определиться несложно. Главное, чётко понимать в каких целях будет применяться мотоблок-снегоуборочник. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.

Но если снегоуборочник планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.

Чтобы выбрать снегоочиститель, нужно знать какие его виды существуют и для чего применяются:

• Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
• Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
• Шнековый снегоход.Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
• Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.

Лучше всего использовать шнековую насадку. Роторный механизм хорошо справляется и с лёгким снежком, и с хорошо утрамбованной поверхностью.

Минитракторы можно использовать и для уборки снега. Об это прочитайте эту статью.

Если сделать самому минитратор вам сложно, то прочитайте про минитрактора беларусского производства.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

• Основной рабочий элемент – шнек с зубьями.
• Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
• Направление выброса снега выбирает оператор посредством вращения экрана устройства.
• Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
• Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Особенности модели:

• Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
• Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
• Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
• Отвечает все требуемым правилам безопасности.
• Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
• Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
• Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Всем сельскохозяйственным труженикам для посадки различных культур, например картошки, просто необходима спецтехника, такая как картофелесажалка. Здесь узнаете, как сделать картофелесажалку для мотоблока своими руками.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

Технические параметры:

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	67*56*100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Принцип работы снегоуборочного оборудования

Конструкция снегоуборочного мотоблока состоит из нескольких элементов:

• двигателя;
• передних лопастей, осуществляющих подбор снега;
• роторного узла внутри механизма.

Описание механизма действия начинается с мотора. Двигатель приводит во вращение винтовой шнек с ножами, действующими по принципу мясорубки. При вращении шнека происходят измельчение впередилежащего снега с помощью врезающихся в него зазубрин и продвижение массы к центру. Лопасти ротора подбирают снег и отправляют его в соло корпуса. После этого происходит выталкивание снега через выходной патрубок на дистанцию в несколько метров. Это двухступенчатая конструкция, характерная для готовых агрегатов.

Роторная модель объединяет в себе функции снегоуборочного ротора и шнека. Крутящий винт подает снеговую массу в широкое жерло с большим ротором. Крутящий момент вращающегося ротора придает ускорение движению снега. Мощная струя снега может отлетать на расстояние в 20 м.

Роторный снегоуборщик

Шнековый снегоуборщик является одноступенчатым. Снежная масса с транспортера двигается прямо в выдувной раструб. Мощная воздушная струя отбрасывает снег наружу.

Интересно. Для уборки обширных площадей мокрого и сухого снега используется зафиксированный на мотоблоке или культиваторе снегоуборщик. Расчетливому хозяину понравятся снегоуборочная насадка и культиватор в одном агрегате. При грамотной модернизации и навыках есть возможность приспособить культиватор к уборке снега самостоятельно. Такой снегоуборщик способен отбрасывать снег на 12 м.

Рекомендации по изготовлению снегоуборщика

Так как самостоятельно можно изготовить три типа приставок для уборки снега, то стоит рассмотреть все варианты. В результате останется выбрать наиболее подходящий для каждого конкретного случая.

Бульдозерного типа

Также из листового металла

На главный блок отвал устанавливается посредством кронштейнов и штанг. Тяги следует крепить в проушинах отвала и подвести к рычагам управления с помощью роликов или металлических трубок. Это нехитрое устройство сделает из вашего мотоблока снегоуборщик.

Роторный снегоочиститель

Этот вид оборудования для уборки снега состоит из нескольких элементов:

• Открытый короб.
• Шнек.
• Редуктор, но можно обойтись и без него.
• Цепная передача.

https://youtube.com/watch?v=W9EPr6xY0pk

Для изготовления шнека потребуется четыре кольца, изготовленных из листа металла. Их необходимо разрезать с одной стороны, а концы раскрыть на размер диаметра. После этого один конец кольца с помощью сварки крепится к лопасти захвата, а второй следует усилить металлической полосой. Сзади захвата вырезается отверстие любой формы, в которое вставляется труба соответствующего диаметра.

Следует помнить, что расстояние между лопастями и задней стенкой короба должно быть минимальным. Вал следует установить на подшипники так, чтобы один его конец выступал из короба на 50−100 мм. Здесь будет крепиться звездочка цепной передачи. Изготовленная таким способом насадка снегоуборщик на мотоблок отлично справится с поставленной задачей и значительно облегчит жизнь владельца загородного дома в зимний период.

Вентиляторный агрегат

Это снегоуборочное оборудование содержит следующие элементы:

• Барабан, установленный на подшипник.
• Крыльчатка с лопастями.
• Отвалы.
• Короб с трубой.

В верхней части барабана необходимо прорезать отверстие для выхода снега, а затем впрессовать в него крыльчатку. При этом расположить ее следует так, чтобы лопасти были параллельны оси вращения. Отвалы предварительно стоит заострить, а затем приварить к барабану.

Шнеко-вентиляторная насадка

Последний вид снегоуборщика наиболее сложен в изготовлении. Состав агрегата следующий:

• Шнек — вал изготовлен из трубы и двух цапф. На трубу наваривается 8 полудисков из стали толщиной в 2 мм. Крепить их необходимо так, чтобы в результате получились две перекрещивающиеся спирали.

• Ротор для уборки снега — лопасти лучше изготовить из трехмиллиметровой стали и загнуть их концы под прямым углом, чтобы увеличить эффективность захвата.
• Корпус — сваривается из листового железа и устанавливается на две металлические полосы с загнутыми передними концами, которые будут выполнять роль лыж.
• Труба — необходима для выброса снега.

Снегоуборщик из мотокультиватора своими руками изготовить не так сложно, как может показаться. Использование подручных материалов позволит сэкономить значительную сумму, ведь аналогичное готовое оборудование стоит недешево.

Как сделать снегоуборщик для мотоблока своими руками чертежи

Чтобы было легче справляться с снегоуборщиком, ширина захвата у этой конструкции — 50 см. Подходящий размер для чистки садовых дорожек зимой. Для того, чтобы снегоуборщик можно было заводить в гараж или сарай через дверь, габаритная ширина должна быть 60-65 см.

Для изготовления корпуса шнека снегоуборщика, было использовано кровельное железо. Боковины сделаны из фанеры (10 мм). При изготовлении рамы использовали металлические уголки (50х50). Ручку смастерили из трубы в полдюйма. Вал шнека изготовлен из трубы (3/4″). В трубе, посередине, сделан сквозной пропил, для установки металлической пластины (120х270 мм). Когда вал будет вращаться, эта пластина начнет откидывать снег.

К пластине снег будет сдвигаться благодаря двухзаходному шнеку, изготовленному из транспортерной ленты. Также к специальным пластинам прикреплены четыре резиновых кольца.

Подшипники одеваются на трубу. Если у подшипника внутренний диаметр меньше, чем внешний диаметр трубы, тогда трубу нужно немного обточить. На чертеже видно, что для подшипников использованы переходники.

Чтобы изготовить шнек понадобится 1,5 м транспортерной ленты. Желательная толщина 10 мм. Из нее необходимо вырезать 4 кольца, диаметр которых должен быть 28 см. Для этого можно использовать два шурупа, ввернутые в дощечку, и вращать ленту по кругу. Или воспользоваться электролобзиком.

Для вращения шнека нужно использовать самоцентрирующиеся закрытые подшипники 205. Подшипники должны быть закрытые, чтобы избежать попадание снега.

Если в конструкции предусмотрен двигатель от мотоблока с установленным шкивом, тогда привод шнека будет осуществляться при помощи ремня или цепью. Нужные для этого шкивы, ремни и подшипники приобретаются в автомагазинах. На холостом ходу частота вращения шнека достигает 800 оборотов в минуту.

Для предотвращения попадания льда в шнек предусматривается изготовление страховочного штифта. В момент заклинивания шнека он будет срезаться. Если же будет использована ременная передача, штифт будет дополнительным предохранителем, позволяющий проскальзывать ремню.

Ширина шнека на 2 см меньше размера корпуса. Делается это, чтобы зазор между шнеком и корпусом был небольшим, а также чтобы избежать задевание шнеком корпуса. В конструкции снегоуборщика предусмотрена возможность перестановки двигателя буквально за пару минут на другую технику.

Для этого крепление двигателя делается быстросъемным, что позволяет не использовать инструмент при перестановке. Процесс очистки снегоуборщика от снега, будет намного проще, если снять двигатель. Потому что основной вес снегоуборщика — вес двигателя.

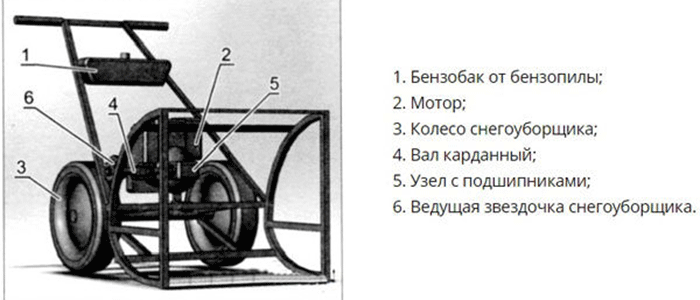

Снегоуборщик из бензопилы или триммера

Агрегаты подобного типа в магазинах не найти, поэтому сделать такой снегомет можно лишь самостоятельно или заказать его изготовление умелому слесарю.

Преимущество снегоуборщика из бензопилы или триммера в максимальной простоте, ведь он состоит из:

• мотора от бензопилы или триммера;
• рамы;
• ковша;
• цепной передачи;
• шнека;
• направляющего желоба.

Моторы бензопилы и триммера работают в одинаковых режимах и сопоставимы по:

• скорости вращения выходного вала;
• крутящему моменту.

При этом ни на бензопилу, ни на триммер не ставят:

• редуктор;
• коробку передач.

Поэтому необходим самодельный или покупной редуктор с коэффициентом передачи не ниже 1:4.

Проще всего сделать такой редуктор из:

• двух велосипедных звездочек;
• велосипедной цепи.

Иногда делают двойной редуктор, то есть на вторичный вал первого редуктора наваривают первичную звездочку второго редуктора.

Эту схему применяют, если необходимо убирать:

• глубокий;
• мокрый;
• слежавшийся снег.

По эффективности такая снегоуборочная конструкция уступает шнекороторной, зато ее изготовление обходится максимально дешево.

Отсутствие движителя (необходимость самостоятельно толкать аппарат вперед) компенсируется простотой изготовления.

Ведь сделать такой снегоуборщик сможет каждый, кто умеет пользоваться:

• болгаркой;
• сварочным аппаратом.

Детали для нее можно:

• купить в магазине;
• найти на ближайшем пункте приема черных и цветных металлов.

Ведь в большинстве случаев понижающий редуктор делают из:

• велосипедных звездочек разных диаметров;
• велосипедной цепи.

• инструментах;
• оборудовании.

Что такое снегоуборочная насадка на мотоблок

Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:

• работает в паре с мотоблоком;
• крепится спереди;
• прост в обслуживании.

Насадка для уборки снега Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.

При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.
