Конструкция ушп утепленной шведской плиты

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Основные преимущества

Технология, созданная в Швеции, собрала вместе несколько инноваций, которые эффективно решают проблемы с энергосбережением. Разработка набирает популярность за рубежом. Например, в Эстонии все новостройки возводятся только по таким проектам. Но и наши отечественные строители начинают активно перенимать опыт скандинавов.

Строительные инновации выбирают по множеству причин:

• Они выручают там, где присутствуют слабые или проблемные почвы, а также близко расположены грунтовые воды.
• Сокращают расходы и время на строительство, поскольку инженерные коммуникации монтируются в плиту или под неё.
• Теплоизоляция под фундаментом не позволяет деформироваться грунту при температурах ниже нулевой отметки.
• Поскольку завершающим процессом является шлифовка бетонной поверхности, то по её окончании можно сразу приступать к укладке напольного покрытия.
• В последний слой плиты монтируется система тёплого пола. И это, вместе с утеплением фундамента, значительно сокращает будущие расходы по отоплению помещений.

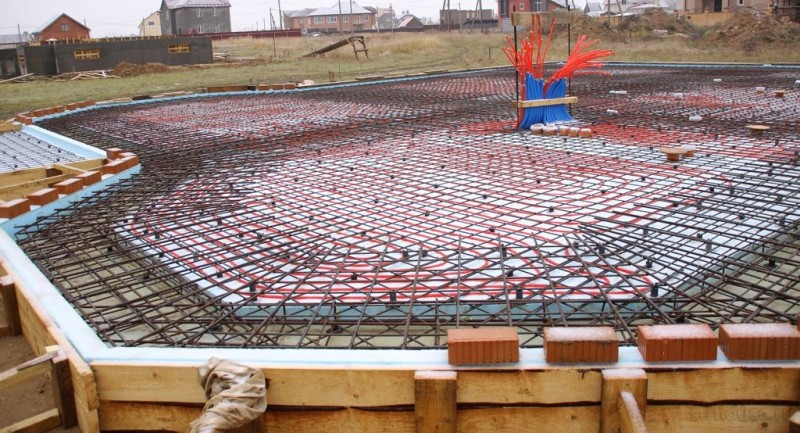

Тёплый пол в шведской плитеИсточник fathershouse.ru

• Для надёжной защиты от разрушающего воздействия влаги насыпается песчано-гравийная подушка, выполняется дренаж УШП и укладывается качественная гидроизоляция.
• Многослойная конструкция с элементами теплоизоляции и отопительной системой в полу не позволяет повышаться влажности в помещении. Поэтому можно не опасаться появления плесени и грибка даже при высокой концентрации воды в почве.
• Монолитная конструкция плиты, которая имеет армирование и ребра жёсткости, обладает большой несущей способностью. И если не планировать возведения многоэтажного здания, то выбор материалов для стен и перекрытий совершенно не ограничивается.
• Для возведения утеплённого основания не требуется привлечение большегрузной техники и автокрана. Все материалы подвозятся небольшими партиями и используются по своей очерёдности.

Инженерами подсчитано, что при тщательном соблюдении всех требований укладки основания и будущей стабильной работе отопления в доме, все энергозатраты сокращаются минимум на одну треть от обычного. А выполнение нескольких задач одновременно позволяет завершить строительство фундамента максимум за 10 дней. Но это при условии, что работой занимается опытная и слаженная бригада профессионалов.

Утеплённая шведская плитаИсточник poly-betonnye.ru

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

• высокой скоростью производительности;
• благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
• фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
• обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
• утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
• теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
• благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
• в изоляционном слое исключено появление насекомых и грызунов;
• небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
• наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
• плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

• обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
• благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

• плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
• существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
• УШП нельзя применять при возведении тяжелых многоэтажных строений;
• фундамент исключает создание подвала в доме.

Новая волна интереса к технологии УШП в мире связана с развитием идей энергоэффективного строительства?

Во многом это так. Не удивительно, что именно в Европе технология приобрела столь широкое применение, ведь там энергоэффективность рассматривается как составляющая экономической безопасности. Ожидается, что уже через 4 года импортирующие большую часть энергоресурсов страны Евросоюза перейдут на стандарты «пассивного» дома. Россия также держит курс на ресурсосбережение. Согласно Указу Президента, энергоемкость экономики страны с 2008 по 2020 годы должна сократиться на 40%. Для владельца частного дома энергоэффективность – это, прежде всего, сокращение размеров платежей ЖКХ и повышенный комфорт жизни.

Комплексная теплоизоляция – одно из базовых условий достижения ресурсосбережения. Ведь сейчас в большинстве домов значительные объемы тепловой энергии расходуются впустую – на «отопление улицы» через ограждающие конструкции. Задумываясь об эффективности использования энергии, люди чаще всего утепляют стены и кровлю, недооценивая роль фундамента. Между тем, на него приходится в среднем 15-20% всех потерь домом тепловой энергии (а в случае, если кровля и стены хорошо утеплены – все 50%).

«Утепленная шведская плита» – один из лучших вариантов для фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт. Кроме того, УШП имеет высокие теплоаккумулирующие свойства. То есть бетон накапливает поступающее тепло, а с понижением температуры, вновь отдает его в помещение

Это свойство особенно важно для каркасных, деревянных и домов из SIP-панелей, оно позволяет сохранять в них стабильно комфортную температуру

Строительство фундамента «Утепленная шведская плита»

Именно такой тип фундамента наша Корпорация выбрала для проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология возведения частных домов индивидуальной планировки на деревянном каркасе «под ключ». Дома, построенные по уникальным стандартам, разработанным нами при участии Института пассивного дома, во всех регионах соответствуют наивысшим классам энергоэффективности А+ или А++ (в зависимости от типа вентиляции). При это рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.

Если говорить о свободе выбора участка, то выгоды технологии УШП еще более очевидны. Ведь она может применяться практически на любых грунтах, в том числе с высокой вероятностью морозного пучения или слабой несущей способностью. При этом желательно, чтобы глубина котлована была не выше глубины промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно сопротивляется нагрузкам, а теплоизоляция исключает риски деформаций, вызванных процессами морозного пучения. Давление плоской бетонной плиты распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.

Строительство фундамента «Утепленная шведская плита»

Недостатки УШП

Шведская утеплённая фундаментная плита от скандинавов не лишена и минусов. Но серьёзными можно назвать только три. Остальные скорее выступают в роли специфических особенностей. И выбирая такую конструкцию, с ними просто необходимо смириться.

Например, забыть о любых экспериментах. Если хоть на миллиметр отступить от проекта, это впоследствии вылезет серьёзной проблемой. И в большинстве случаев её вряд ли получиться устранить. А ввиду сказанного можно сделать вывод, что потребуется тщательный и продуманный план, который способны сделать только профессионалы.

Ведь самостоятельно выполнить грамотный анализ грунта, а также многочисленные расчёты по нагрузкам и толщинам невозможно. Для этого нужны не только знания, но и многолетний опыт в подобном строительстве. Да и выполнение поставленных задач лучше доверить квалифицированной бригаде.

А из основных недостатков выделяют:

• Отсутствие в доме подвала или цокольного этажа.
• Ограничение этажности или необходимость применять только лёгкие материалы.
• Сложность ремонта основных коммуникаций, которые спрятаны внутри плиты.

Прокладка канализации внутри монолитной УШПИсточник kanaliza.ru

Последнее обстоятельство, пожалуй, самое неприятное. И поэтому возникает ещё одно условие. Придётся отказаться от экономии. При таком положении вещей необходимо использовать для коммуникаций только самые качественные материалы. Чтобы была гарантия, что они прослужат долгие годы.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Выставление опалубки из ЭППС/ПСБ

После этого на уже подготовленную площадку можно начинать выставлять по уровню несъемную опалубку, сделанную из пенополистирола. Это далеко не тот хрупкий пенопласт, который вы привыкли видеть в коробках из-под бытовой техники, ППС 14/35 по новому ГОСТу, тем более что ЭППС намного плотнее и являются долговечными. Из этого следует, что между бетоном и землей будет толстая прослойка из великолепного и плотного утеплителя. Это даст вам возможность отапливать дом, а не просто прогревать землю, находящуюся под ним.

Интересно то, что по устройство фундамента УШП пенопласт требуется для того, чтобы земля под домом не промерзала, а значит, не будет морозного пучения, опасных сдвигов фундамента, трещин в стене и остальных неприятностей. На этом же этапе следует начать закладывать трубы для канализации, делать ввод воды и электрокабеля, заземление. Чаще всего на этапе закладывания фундамента сразу же устанавливают септик или ЛОС, так что вопрос с канализацией будет решен в самом начале.

Добавим то, что наружная часть опалубки должна быть облицована при помощи плоского шифера. При строительстве он будет надежно защищать слой ПСБ от любых типов повреждений, а также его можно использовать и в будущем – вы можете просто окрасить его в требуемый цвет или покрыть штукатуркой-мозаикой и цоколь будет готов. Также к плоскому виду шифера удобно прикреплять цокольные панели.

Кстати, на счет высоты цоколя УШП (имеется ввиду высота от уровня земли до края плиты). Она будет небольшой – примерно 20 см, но это даже плюс – вам не нужно будет делать крыльцо со ступеньками при входе в дом. Но по желанию заказчика вы можете легко увеличить высоту. Лишний 0,1 метр можно будет добавить благодаря дополнительной подсыпки подушки, а еще столько же можно будет добавить при использовании дополнительного слоя утеплительного материала под плитой.

Особенности УШП фундамента

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью

Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.

В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.

Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.

УШП фундамент состоит из слоёв:

• Гравий или щебень крупной фракции;
• Щебень мелкой фракции;
• Песок;
• Гидроизоляционный материал (рубероид или термопластичная плёнка);
• Экструдированный пенополистерол;
• Каркас из арматуры;
• Слой труб;
• Армирующая сетка;
• Слой бетона.

УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.

Потенциальные проблемы, возможности их предотвращения

Проведя анализ отзывов от пользователей, экспертов-застройщиков, можно указать на несколько затруднений при выборе УШП:

Стоимость, часто превышающая цену ленточного фундамента. Решение — выбор честного подрядчика, самостоятельная организация работ.

Реальная стоимость 1 кв. метра УШП (с доставкой, установкой) легко просчитывается — не более 3 тысяч (по состоянию цен на начало октября 2019 года). Подрядчики берут 7-12 тысяч, грабят доверчивых домохозяев.

Материал гильз — пластиковая труба, диаметром на 30-40% больше трубы, кабеля коммуникации, толщина стенки гильзы — 3-4 мм.

• Риск повреждения теплого пола не больше, чем в доме с ленточным фундаментом, где установлена аналогичная система отопления. Нужно иметь точные планы расположения в толще пола труб, руководствоваться ими при строительно-ремонтных работах (установке сантехники, дверных косяков, встроенной мебели).
• Необходимость постоянного отопления в холодные сезоны — в отличие от традиционных фундаментов, которые не страдают при вымораживании дома, УШП требуется постоянный подогрев (иначе начнется проседание участков плиты). Но обходится на 20-30% дешевле (система теплого пола, эффективная теплоизоляция фундамента, отсутствие «холодного плинтуса», термошвов), настолько ли часто требуется полностью оставлять жилой дом. Решение — применять очень экономные высокоавтоматизированные отопительные системы (например, пиролизные котлы на пеллетах, солнечные коллекторы), не использовать для часто оставляемых надолго строений (вроде дач).
• Низкие вертикальные значения прочности. На фундаменте из УШП можно возвести одноэтажный дом из керамического кирпича, 2-3 этажа каркасного, из пенобетонных блоков. Проблемы с прочностью возникнут, если превысить значения.

Выборка котлована, установка опалубки, начало заливки бетона

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 — 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Технология строительства утепленной шведской плиты

Итак, разберемся в устройстве УШП по шагам с небольшими комментариями.

Подготовка верхнего слоя грунта. С участка под строительство убирается верхний плодородный слой почвы и проводится выравнивание. Этот шаг необходим для меньшего расхода материалов (в большей мере бетона), поэтому лучше изначально выровнять площадку под фундамент и уложить на нее геотекстиль;
Засыпка песка и его трамбовка. Как правило, применяют послойную (толщиной 8-10 см) засыпку песка с последующей проливкой водой и трамбовкой вручную или при помощи специального оборудования. Толщина конечного утрамбованного слоя должна быть не менее 15-20см;
Создание дренажа вокруг фундамента и прокладка труб наружных инженерных коммуникаций (канализация, электричество, водоснабжение);
Укладка слоя утеплителя в виде экструдированного пенополистирола, а также установка опалубки из того же материала;
Монтаж системы «теплый пол» с выводом труб к коллекторам в местах их будущего размещения;
Армирование плиты;
Заливка бетона с толщиной слоя не менее 10 см

На данном этапе важно проводить трамбовку бетона с помощью специальных вибраторов;
Набор прочности бетона. На этом этапе, в течение не менее 28 дней, нужно поливать готовую УШП плиту водой для предотвращения растрескивания и для способствования набору марочной прочности;
Шлифовка поверхности и её выравнивание.

В домах, построенных на утепленной шведской плите, держится комфортный климат и отсутствует влажность, это не позволяет распространяться грибку и плесени. Шведские технологии рассчитаны на большие статические нагрузки, поэтому трещин в каркасных и блочных зданиях на таких основаниях не наблюдается.

Стоимость утепленной шведской плиты зависит от многих факторов. Основные — это привлечение высококлассных мастеров и использование особенного утеплителя. Стоимость строительства всегда можно снизить, выполняя все работы своими руками

Важно учитывать явные преимущества будущей эксплуатации жилья: высокая теплоотдача снизит затраты и существенно сэкономит бюджет, что при современных ценах на топливо становится все более актуальным. Если все же данный вид фундамента вас по каким-либо параметрам не устраивает, вы всегда можете посмотреть в сторону ленточного фундамента, который по затратам будет более демократичным

Узнать количество бетона и его стоимость можно, воспользовавшись калькулятором ленточного фундамента.

Чтобы наглядно увидеть возведение утепленной шведской плиты, посмотрите ролик ниже:

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной

Перечень материалов, необходимых для устройства фундамента УШП:

• песок средней фракции;
• щебень средней крупности;
• геотекстиль;
• пенополистирол экструзионный толщиной 100 мм;
• дренажные трубы;
• доски деревянные;
• прутья арматуры;
• проволока вязальная;
• трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
• нейлоновые хомуты;

Для работы понадобятся такие инструменты:

• совковые и штыковые лопатки;
• тачка;
• нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента

• строительный уровень;
• шуруповерт;
• нож;
• болгарка;
• виброплита;
• глубинный вибратор;
• ножовка;
• бетономешалка;
• кельма;
• защитная одежда.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Преимущества утепленной шведской плиты

Рассмотрим основные плюсы УШП.

1. УШП давно и безукоризненно себя зарекомендовала в эксплуатации.
2. Совместимость в одной конструкции коммуникаций и фундамента дает возможность существенно уменьшить сроки строительства.
3. Высокая степень теплоизоляции плиты позволяет сэкономить на отопительных системах. Почва, находящаяся под плитой, не замерзает.
4. Закладка плиты позволяет либо минимизировать использование тяжелой техники, либо полностью от неё отказаться, а это, в свою очередь, еще один плюс в пользу строительства УШП плиты своими руками.
5. Поверхность покрытия обрабатывается шлифовальной машиной, поэтому нет необходимости в создании финишного напольного слоя.
6. Энергетическая эффективность. Применение XPS толщиной 20 см дает возможность добиться требуемых в европейских странах значений энергозатрат и снижает расходы на отопление помещения.
7. Монолитная плита из бетона — отличный источник тепла, высокая теплоотдача стен.
8. Практически на любом грунте можно строить здания на УШП.
9. Срок эксплуатации в грунтах превышает 40 лет.
10. Стойкая невосприимчивость к агрессивному грунту.

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

• экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
• нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
• нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
• сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.
